人教初中物理九下《第二十章电与磁复习》课件(38张)

课件38张PPT。第二十章
电与磁复习 司南

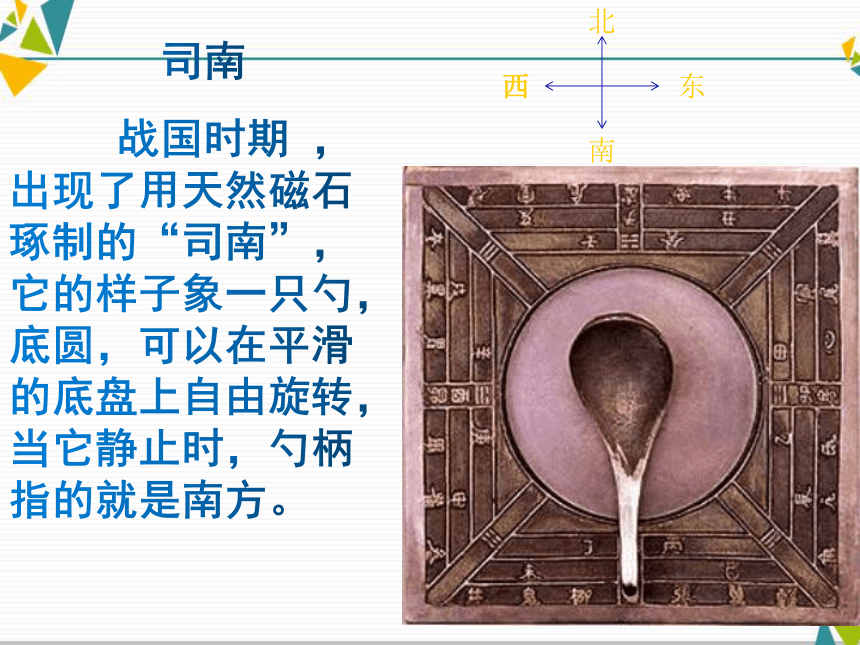

战国时期 ，出现了用天然磁石琢制的“司南”，它的样子象一只勺，底圆，可以在平滑的底盘上自由旋转，当它静止时，勺柄指的就是南方。西东北南磁极间相互
作用吗？有什么规律吗？

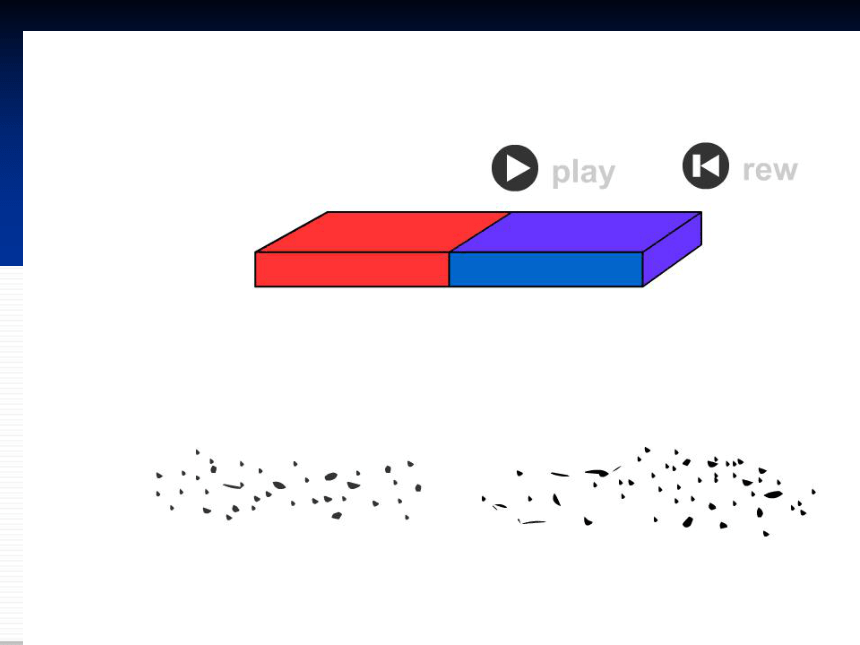

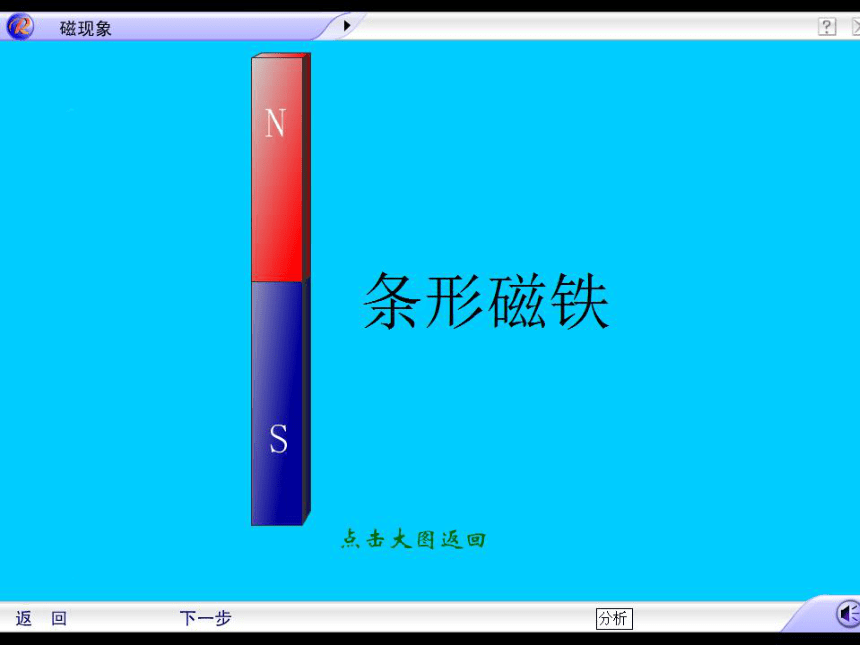

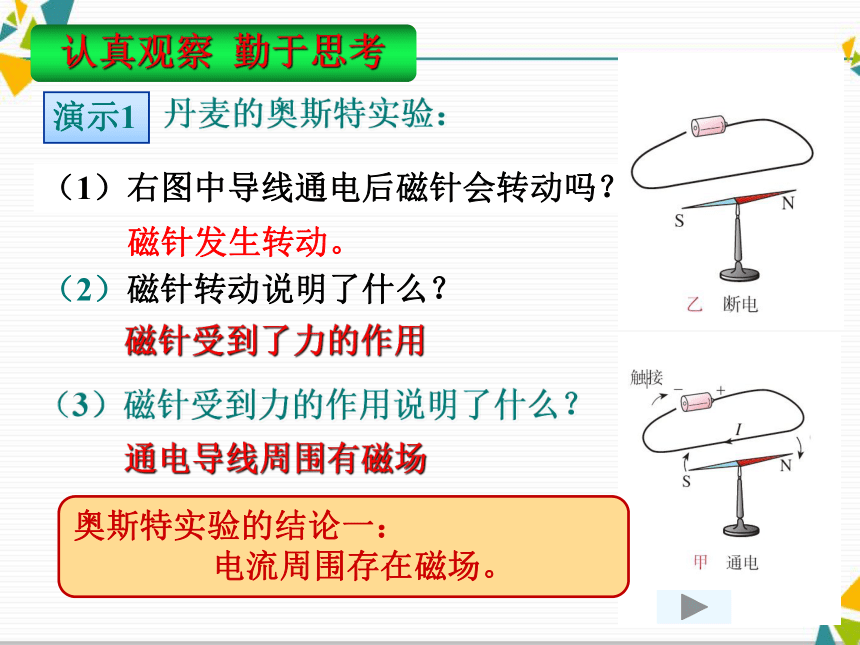

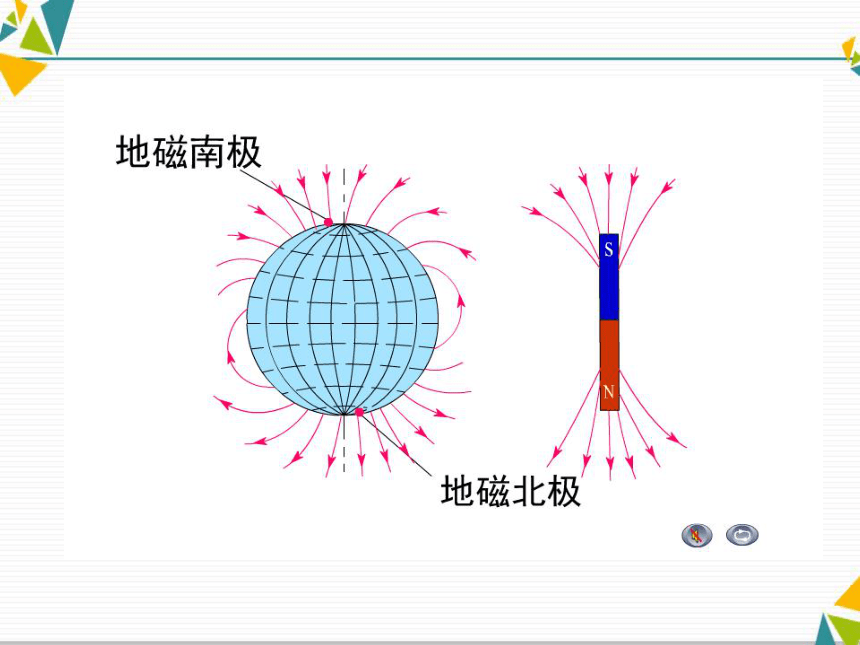

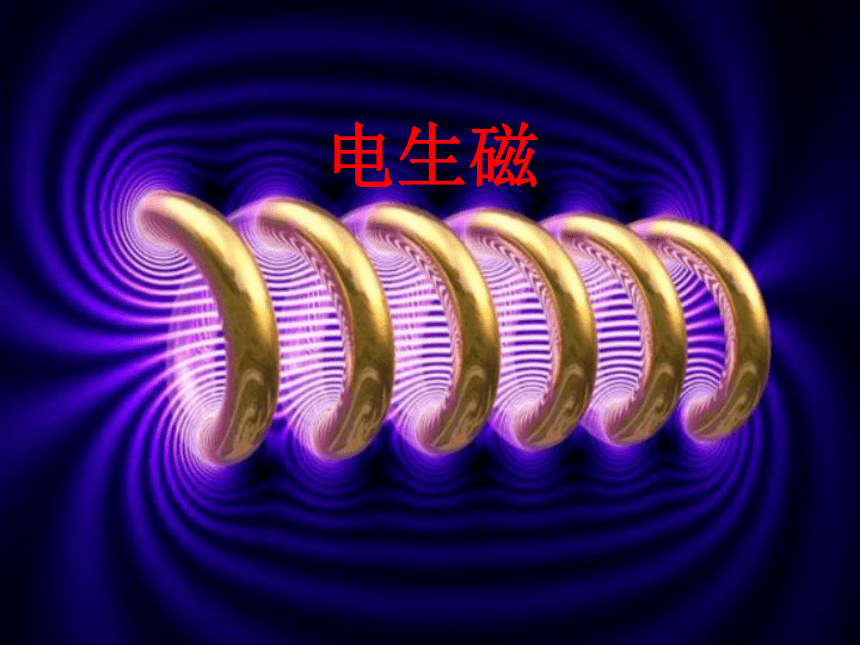

地磁场地球周围存在着磁场——地磁场地理的两极和地磁的两极并不重合，稍有偏离。世界上最早记述这一现象的人是我国宋代学者沈括。（1）右图中导线通电后磁针会转动吗？磁针发生转动。（2）磁针转动说明了什么？演示1奥斯特实验的结论一：　　

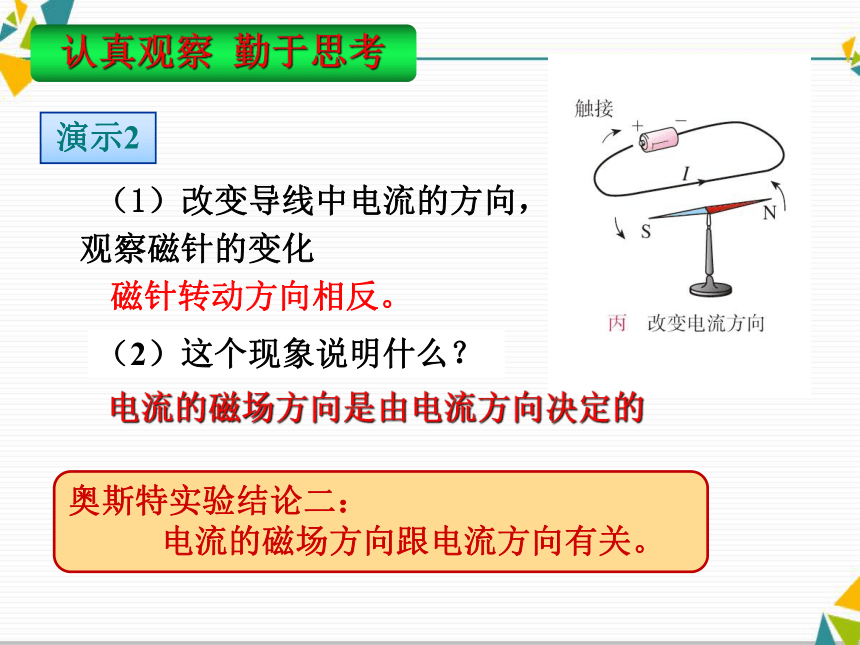

电流周围存在磁场。丹麦的奥斯特实验：磁针受到了力的作用（3）磁针受到力的作用说明了什么？通电导线周围有磁场磁针转动方向相反。（2）这个现象说明什么？ （1）改变导线中电流的方向，观察磁针的变化演示2奥斯特实验结论二：　　

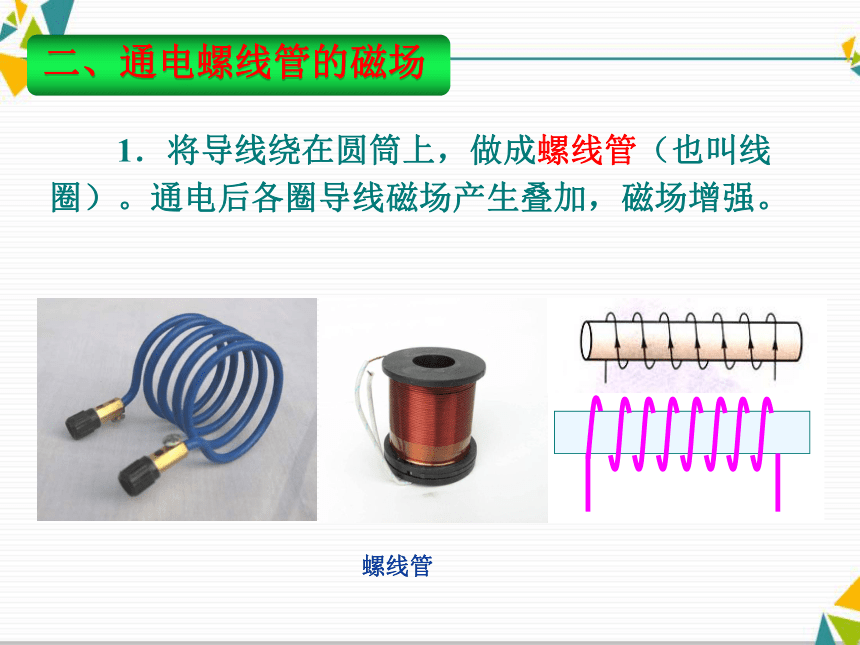

电流的磁场方向跟电流方向有关。电流的磁场方向是由电流方向决定的　　1．将导线绕在圆筒上，做成螺线管（也叫线圈）。通电后各圈导线磁场产生叠加，磁场增强。　　探究通电螺线管外部的磁场分布　　演示：在螺线管的两端各放一个小磁针，在硬纸板上均匀地撒满铁屑。通电后观察指针指向，轻敲纸板，观察铁屑的排列情况。实验 ①通电螺线管的磁场和条形磁体的磁场相似　
②改变电流方向，两侧小磁针的指向反转。 通电螺线管也有N、S两极，它的极性与电流方向有关演示：　　用右手握住螺线管，让四指指向螺线管中电流的方向，则拇指所指的那端就是螺线管的N极。　　1．判断下面螺线管中的N极和S极：　　2．判断螺线管中的电流方向：NSSNNS　　3．根据小磁针静止时指针的指向，判断出电源的正负极。NS+—8. 右图开关闭合，标出螺线管N、S极，猜想一下：滑片向右移动，弹簧变_____。NS短电磁铁弹簧点触电磁继电器的构造衔铁 利用低电压、弱电流（控制电路）控制高电压、强电流的（工作电路）设备。电磁继电器的作用电磁继电器的优越性： 电磁继电器实质是利用电磁铁来控制工作电路的一种开关。（1）远距离操纵（2）自动控制（3）安全报警 ……奥斯特实验实验说明:通电导线周围存在磁场,对磁体有磁力作用通电的导线能使磁体偏转（运动），说明磁体受到磁力的作用逆向思维——磁体能否使通电的导线运动呢？实验装置通电线圈越过平衡位置的运动情况提示:怎样使线圈越过平衡位置后持续顺时针转动?通电线圈将在磁场中转动!利用该原理可制成电动机磁生电什么情况下磁能生电？提出问题：设计实验：要想磁能生电，需要哪些器材？电磁感应闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生电流。这种现象叫电磁感应现象。产生的电流叫感应电流产生感应电流的条件：闭合电路导体做切割磁感线运动感应电流改变导体的运动方向或磁场方向，指针摆动的方向发生改变说明了：感应电流的方向跟导体运动方向和磁场方向有关发电机观察手摇发电机的模型，了解它的构造发电机发电机原理：电磁感应现象发电机发电过程，把机械能转化为电能实际发电机构造：转子定子 大型发电机采取的是线圈不动，磁极旋转的方式来发电。这种发电机叫旋转磁极式发电机。550 MW大型发电机组转子吊装电站实景发电机和电动机原理发电机电动机电磁感应通电线圈在磁场中受力而转动发电机和电动机能量转化发电机电动机机械能转化为电能电能转化为机械能构造交流发电机直流电动机功放器生活中的物理电磁感应现象与发电机原理相同通电导体在磁场中受力与电动机原理相同话筒扬声器 谢 谢！
