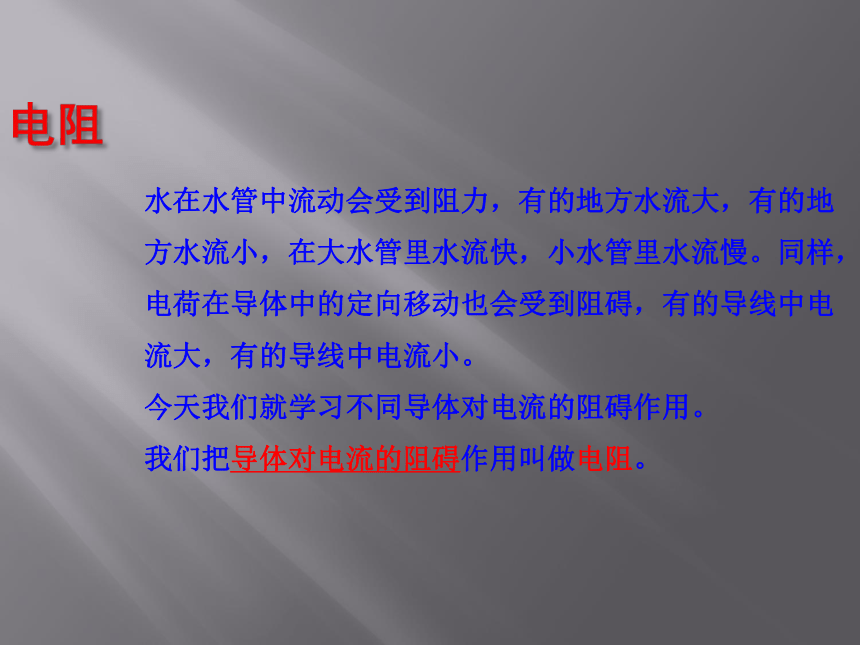

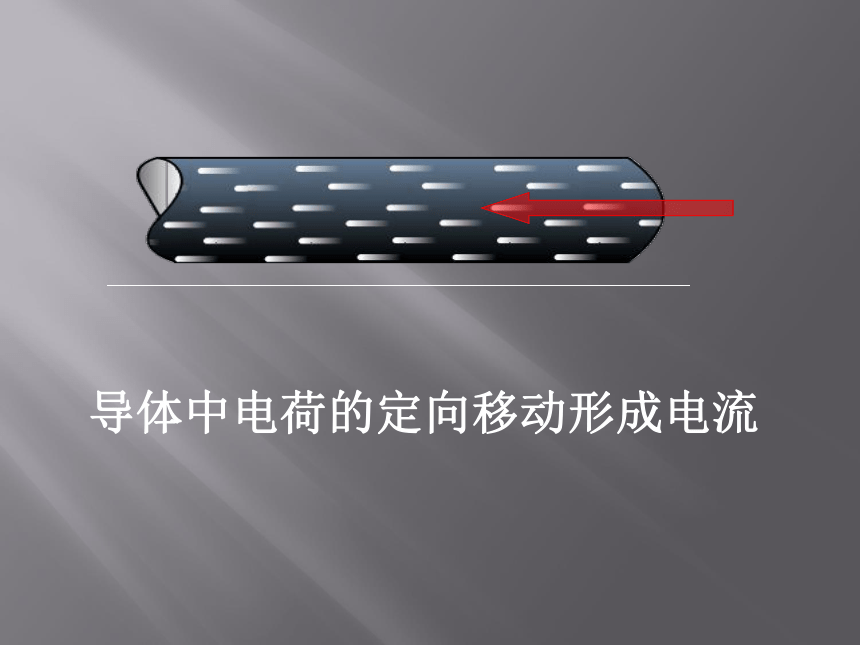

课件34张PPT。第一节 电阻和变阻器 第十五章 探究电路导体中电荷的定向移动形成电流电阻水在水管中流动会受到阻力，有的地方水流大，有的地方水流小，在大水管里水流快，小水管里水流慢。同样，电荷在导体中的定向移动也会受到阻碍，有的导线中电流大，有的导线中电流小。
今天我们就学习不同导体对电流的阻碍作用。

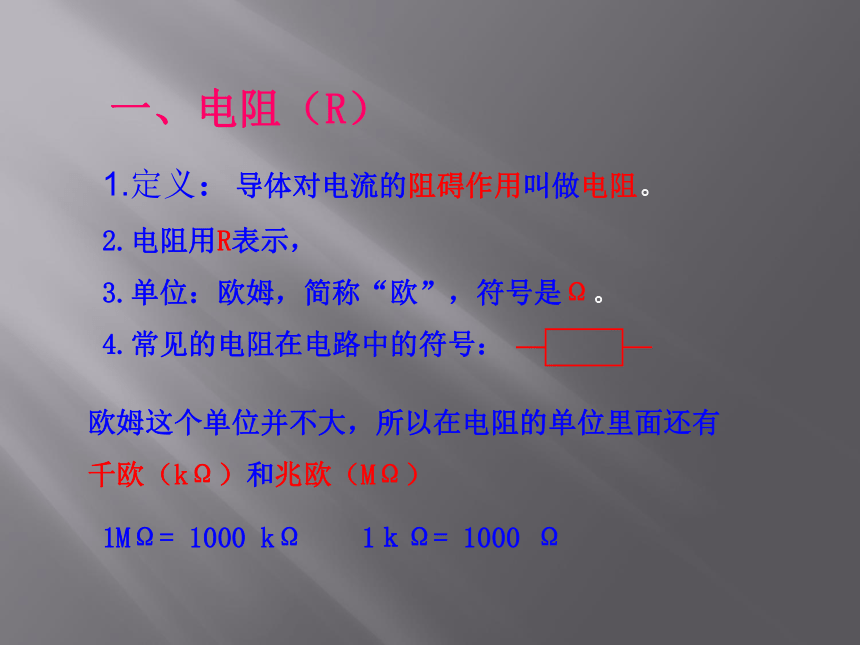

我们把导体对电流的阻碍作用叫做电阻。各种定值电阻器简称为电阻这些什么元件？是用来做什么的？1.定义：导体对电流的阻碍作用叫做电阻。
2.电阻用R表示，
3.单位：欧姆，简称“欧”，符号是Ω。

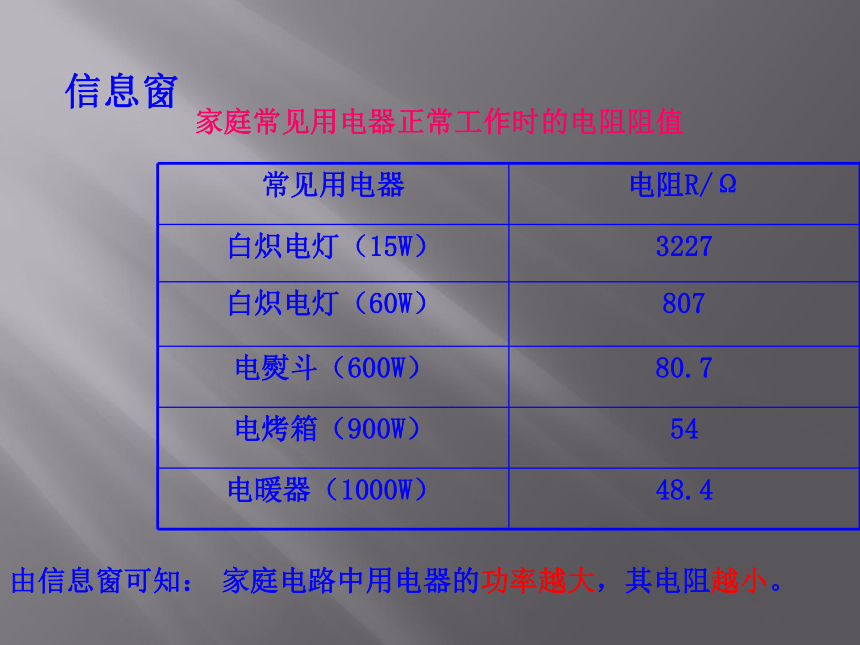

4.常见的电阻在电路中的符号： 一、电阻（R）欧姆这个单位并不大，所以在电阻的单位里面还有 千欧（kΩ）和兆欧（MΩ）1MΩ= 1000 kΩ 1ｋΩ= 1000 Ω 家庭常见用电器正常工作时的电阻阻值由信息窗可知：家庭电路中用电器的功率越大，其电阻越小。信息窗二、电阻的大小与哪些因素有关那么你知道电阻的大小与哪些因素有关吗？
（用水流类比电流，猜想电流在不同导体中受到的阻碍与什么有关呢？）

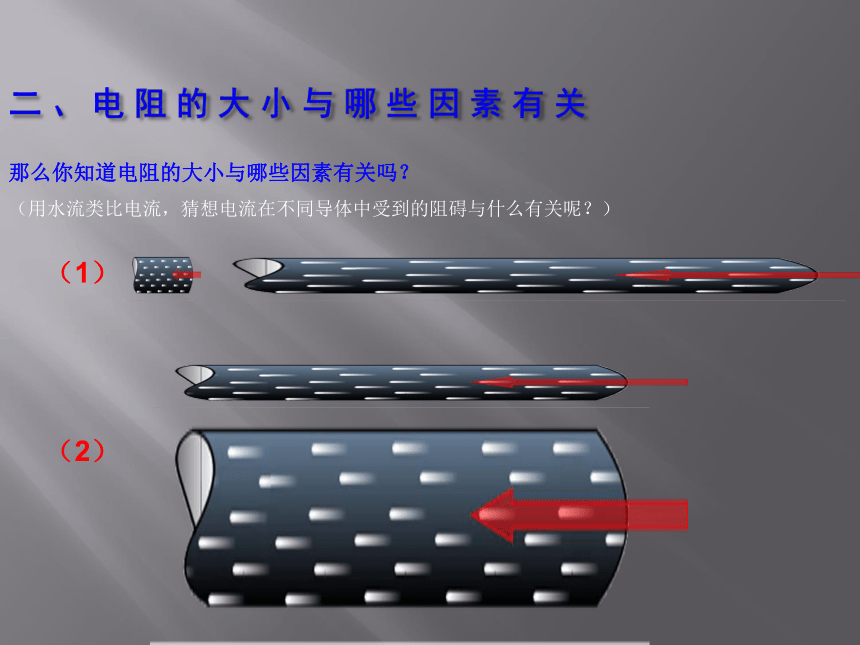

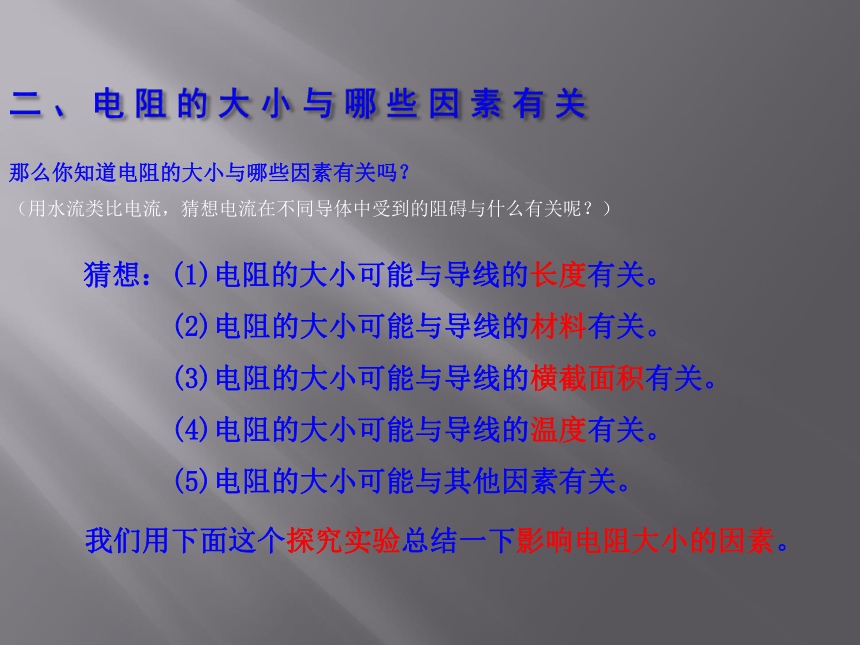

（1）（2）二、电阻的大小与哪些因素有关那么你知道电阻的大小与哪些因素有关吗？
（用水流类比电流，猜想电流在不同导体中受到的阻碍与什么有关呢？）
猜想：(1)电阻的大小可能与导线的长度有关。
(2)电阻的大小可能与导线的材料有关。
(3)电阻的大小可能与导线的横截面积有关。
(4)电阻的大小可能与导线的温度有关。

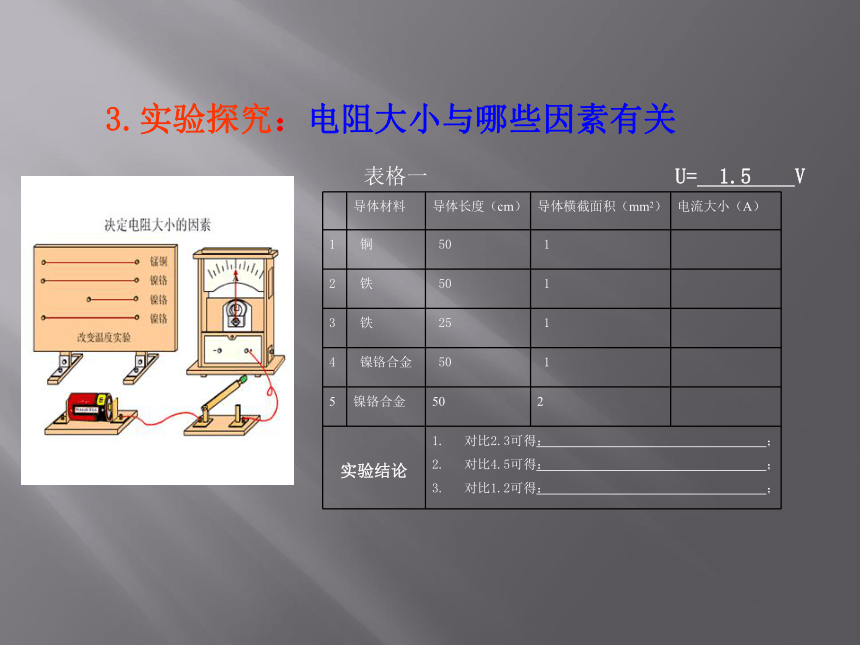

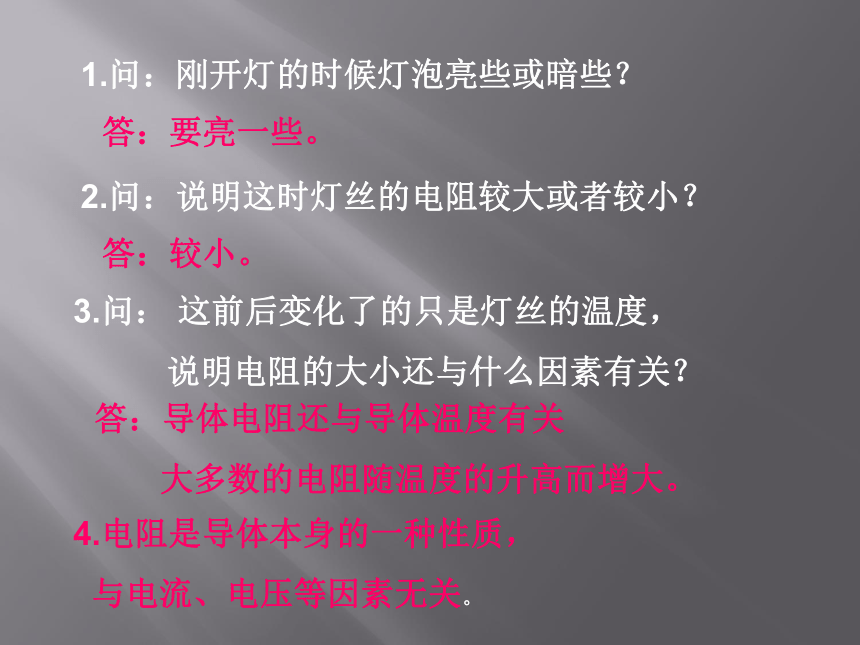

(5)电阻的大小可能与其他因素有关。我们用下面这个探究实验总结一下影响电阻大小的因素。3.实验探究：电阻大小与哪些因素有关表格一 U= 1.5 V1.问：刚开灯的时候灯泡亮些或暗些？答：要亮一些。2.问：说明这时灯丝的电阻较大或者较小？答：较小。3.问： 这前后变化了的只是灯丝的温度，
说明电阻的大小还与什么因素有关？ 答：导体电阻还与导体温度有关
大多数的电阻随温度的升高而增大。 4.电阻是导体本身的一种性质，
与电流、电压等因素无关。 　导体的电阻与材料 ，材料不同，电阻不同。
　导体的电阻与横截面积　　　，导体的横截面积越
大，电阻　 。
　导体的电阻与导体长度　 ，导线越长，电阻 。　　

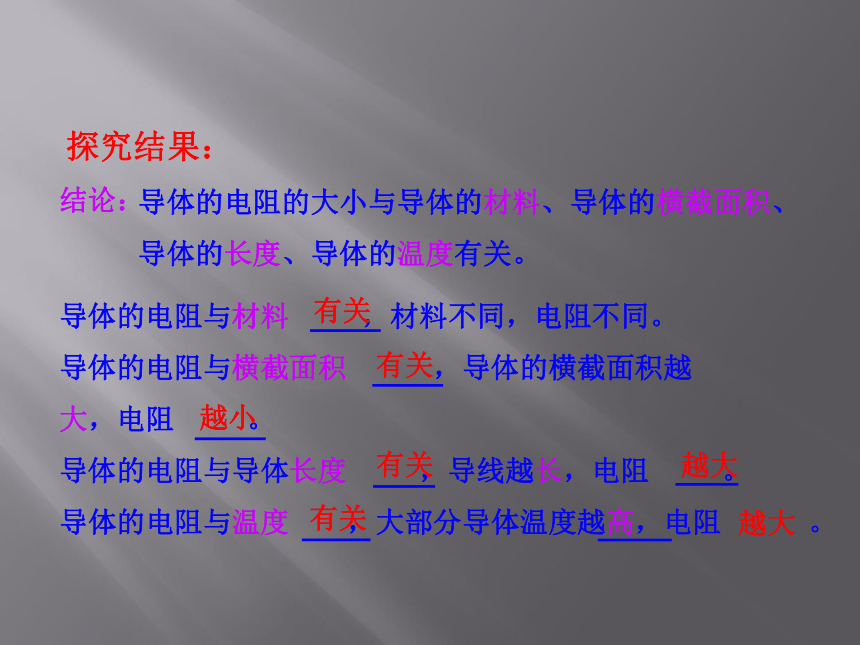

导体的电阻与温度　　，大部分导体温度越高，电阻 。有关越小越大越大有关有关结论：导体的电阻的大小与导体的材料、导体的横截面积、导体的长度、导体的温度有关。探究结果：有关巩固练习：1.长都1M，横截面积都为1mm2得铜线和铁线，的谁电阻大？
2.横截面积相同的铜线，2米长的电阻阻值是1米几倍？
3.相同长度的铜线，横截面积是2mm2的电阻值是10欧姆，
那么1mm2的电阻值是多少欧姆？
4.一根50cm铜线电阻值是5欧姆，把他拉长到1m,
那么它的电阻值变为多少？
5.一根50cm铜线电阻值是5欧姆，加在它两端电压为2V时，
电流为0.4A，那么，电压变为4V时，电流变大了还是变小了？
该铜线电阻为多少？当电压为0V时该铜线电阻值为多少？可以改变电阻值的电阻器1.问：要改变某导体的电阻值，可以有什么办法？答：1.导体长度；
2.导体横截面积；
3.导体材料；
4.导体温度2.问：上述4种办法，哪种最方便，简单的实现？答：改变导体的长度1.原理：靠改变连入电路中电阻线的长度来改变电阻的。滑动变阻器2.滑动变阻器的使用方法：(1)使用C、D（上边两个）接线柱： 滑动变阻器的电阻线没有接入电路，所以起不到
改变电阻，从而改变电流的作用。这是一种错误用法。(2)使用A、B（下边两个）接线柱： 相当于接入电路中一个定值电阻,同样起不到改变电阻，从而改变电流的作用。(3)使用A、Ｃ（一上一下）两个接线柱： AP段电阻线接入电路，当滑片P远离A端滑动时，AP段电阻线变长，电阻变大，电流变小，灯变暗。(4)使用A、D（一上一下）两个接线柱： AP段电阻线接入电路，当滑片P远离A端滑动时，
AP段电阻线变长，电阻变大，电流变小，灯变暗。(5)使用B、C（一上一下）两个接线柱： BP段电阻线接入电路，当滑片P向B端滑动时,BP段电阻线变短，电阻变小，电流变大，灯变亮。(6)使用B、D（一上一下）两个接线柱： BP段电阻线接入电路，当滑片P向B端滑动时，BP段电阻线变短，电阻变小，电流变大，灯变亮。电阻的变化由滑片与下边已接线的接线柱之间的距离变化（即接入电路的电阻线的长度）决定：距离越大，电阻越大；距离越小，电阻越小。总结：
滑动变阻器的连入电路原则：一上一下 注意：连接好电路后，开关闭合之前，滑动变阻器滑片要滑到阻值最大端。P问：闭合开关后，滑片P向右移动，电流表读数？
小灯泡亮度？
→电阻箱（二）电阻箱读数方法指针所指数值 乘以倍率后相加1.电阻用字母 表示，其单位名称是 ，简称 ，符号是 。
2.现在有一个900W的电烤箱，它的电阻是：
54Ω= ｋΩ= MΩ
3.把电线减去一半后，电阻是增大还是减小？
4.我们平时使用的照明灯泡，在发光时和不发光时相比较，什么时候电阻大？为什么？R欧姆欧Ω5.4 × 10-25.4 × 10-5电阻减小发光时电阻较大，因为导体的温度升高时，电阻会增大。5.滑动变阻器是通过改变电阻丝接入电路的 来改变接入电路的电阻值，从而改变电路中的电流。一个标有"10Ω 2A"的滑动变阻器，它的阻值变化范围是 Ω。
6.根据下表中数据回答：安装家庭电路取用导线时，应从铜线和铁线中，选用______________线。制作一个滑动变阻器，选择电阻线材料时，应从锰铜合金和镍铬合金中，选用______________。
长度0~10铜镍铬合金7.滑动变阻器铭牌上标有“50Ω，2A，”字样，表示的意思是 ，
将此滑动变阻器连入电路中，当滑片P分别为下列情况时，确定滑动变阻器连人电路中的电阻值RAB(如右图所示)．
(1)滑片P在最左端时，RAB= ．
(2)滑片P在中点时，RAB= ．
(3)滑片P在最右端时，RAB= ．8.如图下所示，滑动变阻器有4个接线柱，使用时只需接入其中2个，因此有几种接法，在这些接法中，不能改变电阻大小并且可能损坏仪器的接法是( )
A、接A和D B.、接B和C C、接A和B D.、接C和D此滑动变阻器最大阻值为50Ω，允许通过的最大电流为2A。0Ω25Ω50ΩA9.使用滑动变阻器改变电路中电流大小时，在闭合开关前，应把滑动变阻器的阻值调到最大，这时滑片P的位置在如图14—1—25所示的各图中，正确的是 （ ）


图14—1—25
10.当将滑动变阻器的滑片P向右移动时．图14—1—26中的哪一种连接方法可使变阻器连入电路部分的电阻增大？ （ ）

图14—1—26AA11.图14—1—27所示是滑动变阻器的结构示意图．若将A、D两接线柱接入电流，当滑片P向右移动时，变阻器连人电路部分的阻值将 ；若将B、D两接线柱连入电路，当P向右移动时，连入电路部分的阻值将 (填“变大”、“变小”或“不变”)．

图14—1—27 图14—1—28
12.在图14—1—28所示的电路中，闭合开关S后，要使滑动变阻器的滑片P向右移动时，电流表的示数减 小，则M、N应与滑动变阻器上的哪两个接线柱连接 ( )
A．M接C，N接D B．M接A，N接B
C．M接C，N接B D．M接A，N接D变大变小D13.小宇在实验室用图14—1—29所示的电路做电学实 验． 请你帮助他完成以下判断：
(1)当滑动变阻器的B、C两个接线柱接入电路中，滑片P向A端移动时，灯L将 (填“变暗”“不变” 或“变亮”)．

(2)当滑动变阻器的A、D两个接线柱接人电路中，要使灯L变暗，滑片P应向 端移动. 图14—1—29 变暗右1、电阻的概念，符号，单位。
2、决定电阻大小的因素。
3、滑动变阻器的原理，连接方法。环境永远不会十全十美，
