沪科物理九上《15第4节 电阻的串联和并联》20张ppt

课件20张PPT。第十四章 探究电路第四节 电阻的串联和并联U=U1=U2
U=U1+U2
电压关系
I=I1+I2
I=I1=I2
电流关系电阻关系

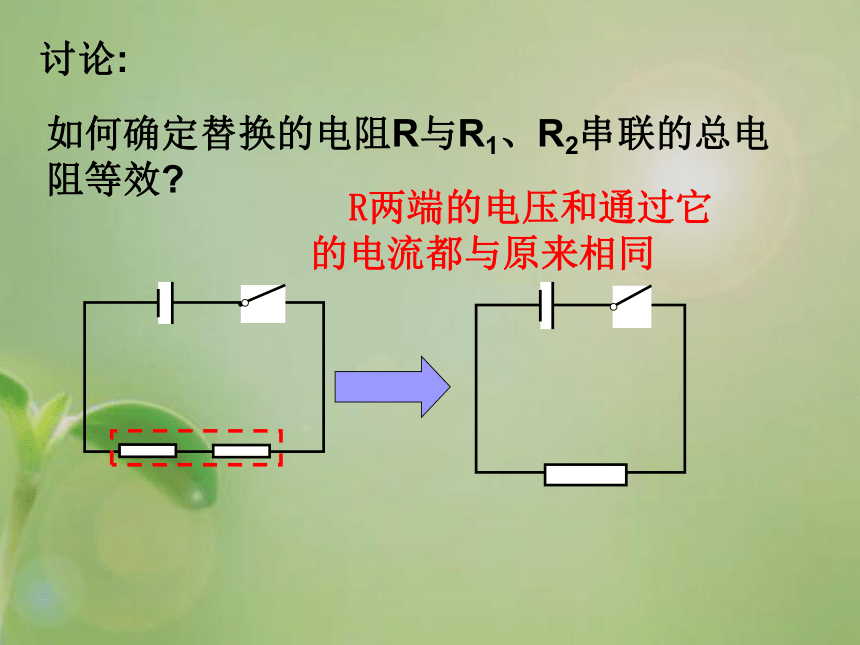

回忆一下讨论:如何确定替换的电阻R与R1、R2串联的总电阻等效? R两端的电压和通过它的电流都与原来相同探索站1、提出问题电阻串联后，其总电阻会增大还是减小？

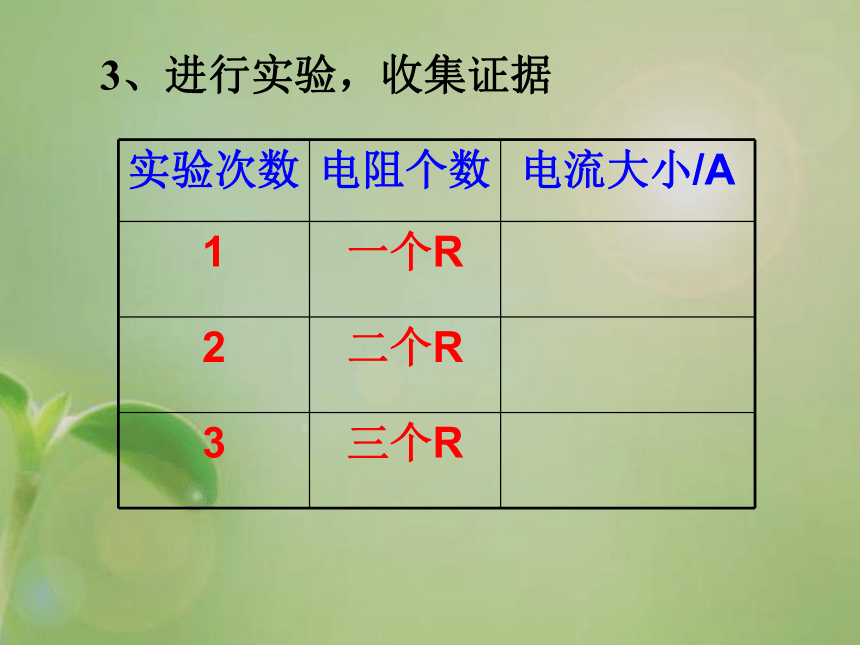

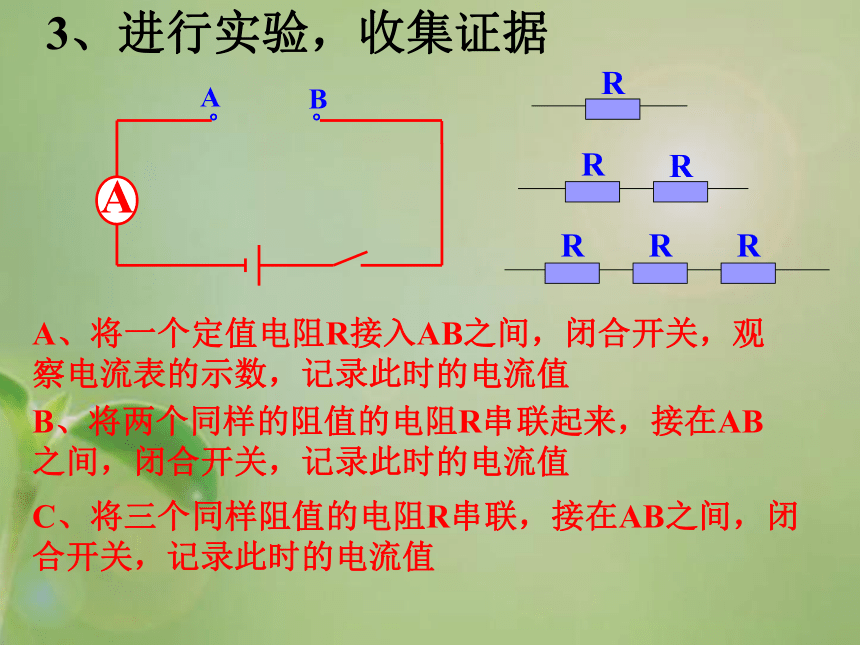

两个（或几个）电阻串联之后的总电阻比参与串联的各个电阻（分电阻）大些还是小些？2、猜想与假设 导体串联相当于增加了导体的长度，总电阻应比分电阻大些 A、将一个定值电阻R接入AB之间，闭合开关，观察电流表的示数，记录此时的电流值B、将两个同样的阻值的电阻R串联起来，接在AB之间，闭合开关，记录此时的电流值C、将三个同样阻值的电阻R串联，接在AB之间，闭合开关，记录此时的电流值3、进行实验，收集证据

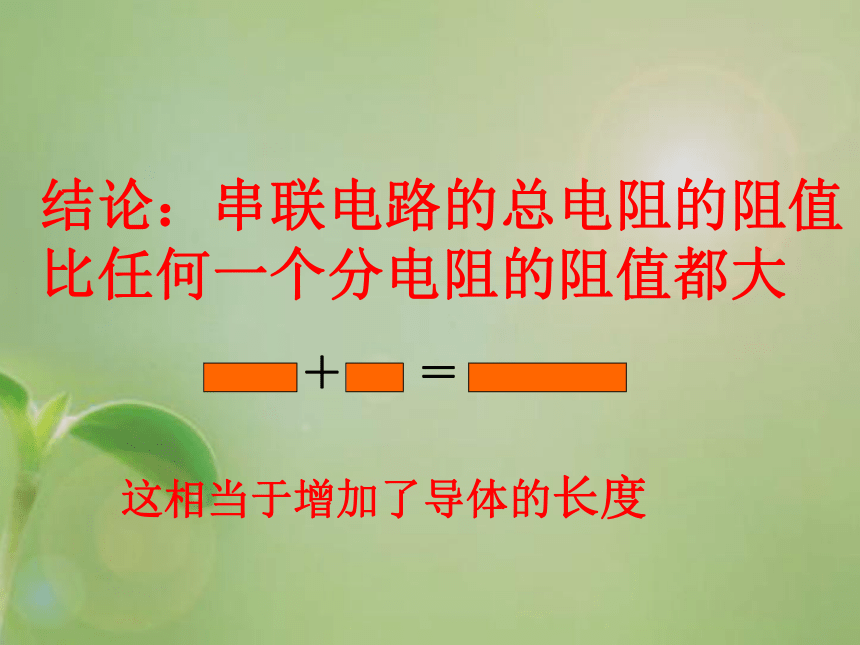

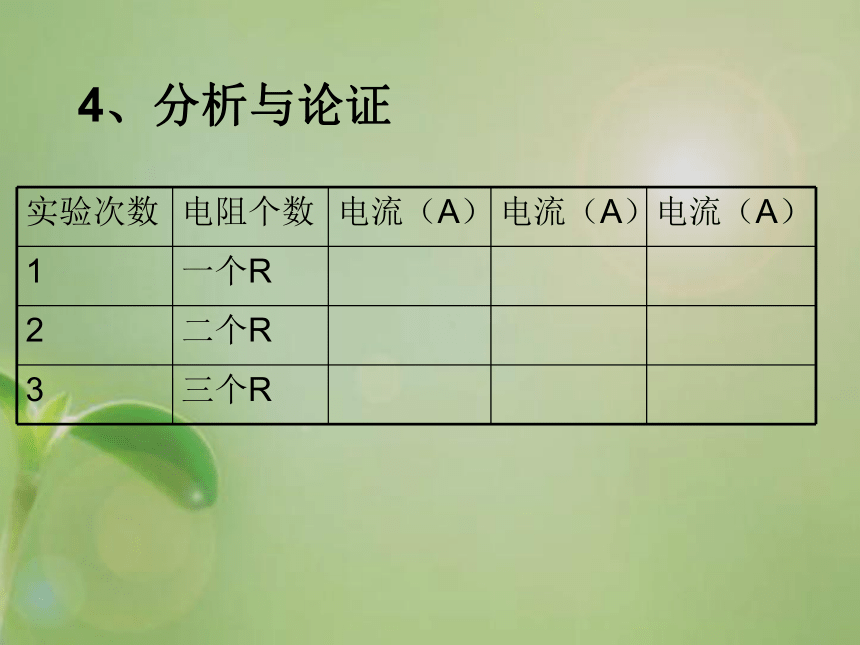

4、分析与论证结论：串联电路的总电阻的阻值比任何一个分电阻的阻值都大这相当于增加了导体的长度say如果你在实验过程中发现有一个15欧的电阻坏了，需要更换。但是你手边又只有一个5欧和一个10欧的电阻，能否用它们组合起来，使组合的电阻相当于一个15欧的电阻呢，怎样组合？ 快来想想办法吧推理站如图II等 效结论： R=R1+R2 即：两个串联电阻的总电阻等于各分电阻之和思考：三个电阻串联能用这个结论吗？n个电阻串联呢？R=R1+R2+R3R=R1+R2+…+Rnn个相同的电阻串联呢？R=nR0串联电路的总电阻等于各分电阻之和请同学们计算出R的值 15Ω1、有三个阻值分别为5Ω、10Ω、20Ω的电阻，用串联的方式你能得到几种阻值的电阻？
4种：分别是15Ω、25Ω、30Ω、35Ω2、把一个3Ω的电阻R1和5Ω的电阻R2串联在电路中，电路两端连接的电源电压为4V，这个电路中的电流是多大？电阻两端的电压分别是多少？你有何发现？解:R=R1+R2=3Ω+5Ω =8Ω
I=U/R=4V/8Ω=0·5A
答：这个电路中的电流是0·5A。3、由串联电路的电压关系U=U1+U2可知，分电阻两端的电压U1和U2都是串联电路总电压U的一部分。那么，分电压U1和U2的大小和分电阻R1和R2之间有什么关系呢？因为R1、R2串联，所以有I1=I2
由欧姆定律得:串联电路中，电压的分配与电阻成正比。 同学们，在今天的学习中，你有收获吗？有什么疑问？说出来让大家听听！课外延伸谢谢各位专家莅临指导！4、有一只电铃，它的电阻是10Ω，额定电压为6V，现只有一个电压为9V的电源，要使电铃正常工作，应给它______（选填“串联”或“并联”）一个阻值为____Ω的电阻。串联5
