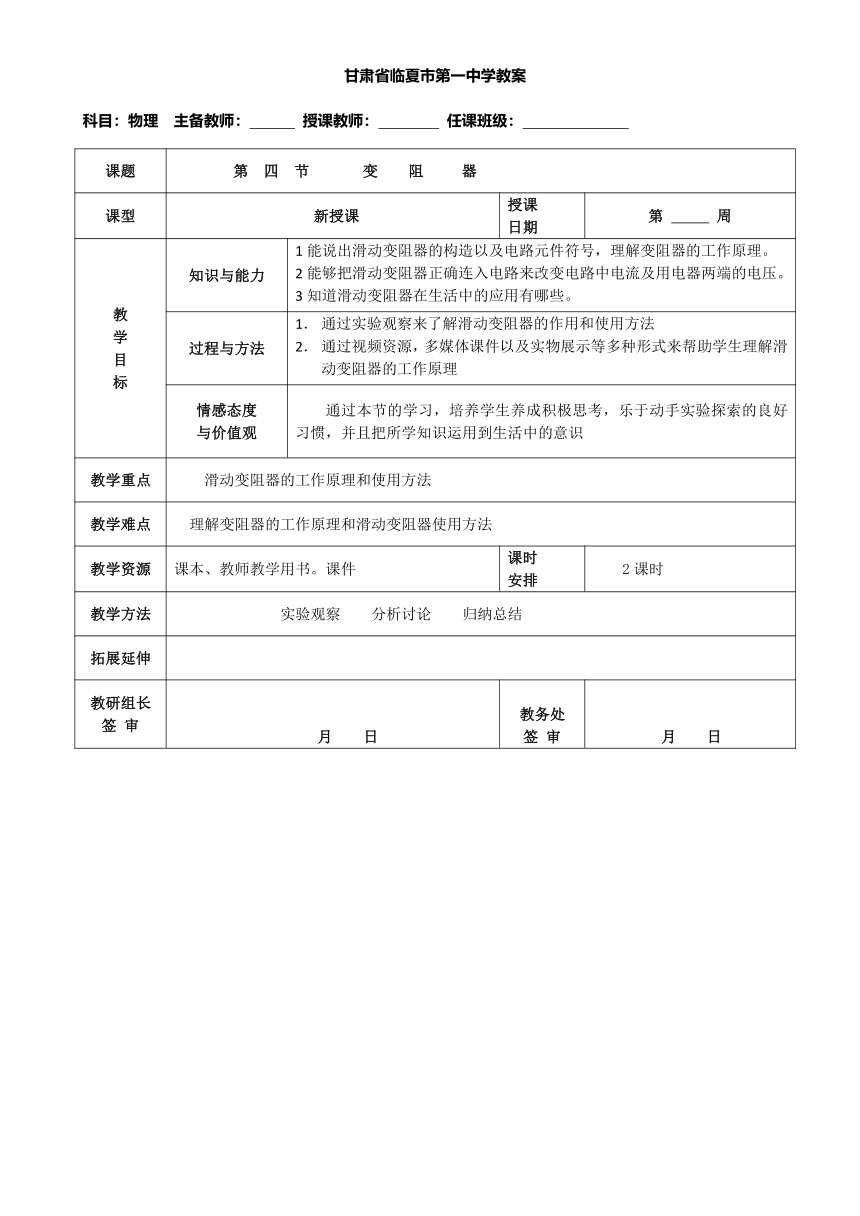

甘肃省临夏市第一中学教案科目:物理 主备教师: 授课教师: 任课班级:
课题 第 四 节 变 阻 器
课型 新授课 授课日期 第 周



标 知识与能力 1能说出滑动变阻器的构造以及电路元件符号,理解变阻器的工作原理。 2能够把滑动变阻器正确连入电路来改变电路中电流及用电器两端的电压。 3知道滑动变阻器在生活中的应用有哪些。
过程与方法 通过实验观察来了解滑动变阻器的作用和使用方法 通过视频资源,多媒体课件以及实物展示等多种形式来帮助学生理解滑动变阻器的工作原理
情感态度
与价值观 通过本节的学习,培养学生养成积极思考,乐于动手实验探索的良好习惯,并且把所学知识运用到生活中的意识
教学重点 滑动变阻器的工作原理和使用方法
教学难点 理解变阻器的工作原理和滑动变阻器使用方法
教学资源 课本、教师教学用书。课件 课时安排 2课时
教学方法 实验观察 分析讨论 归纳总结
拓展延伸
教研组长
签 审 月 日 教务处
签 审 月 日

















教案续页
教学内容(问题与情景) 师生活动(过程与方法)
一.新课引入用课件播放视频:在北京的某剧场里,人们正在焦急地等待着全国青年舞蹈大奖赛的开始,突然,剧场里的灯光逐渐由亮变暗,幕布拉开了,演员优美的舞姿映入了我们的眼帘,把我们带入了翩翩的遐想之中……请同学们想一想,用什么办法可以改变灯泡的亮度呢?这节课,老师给同学们做一个实验,我们只要在电路中串联一个叫滑动变阻器的仪器就可以改变小灯泡的亮度。展示滑动变阻器,引入新课。二.新课讲授合作探究探究点一 探究变阻器的工作原理1.提出问题:灯泡亮度的变化是由通过的电流变化引起的,而电流的变化则是由电阻的变化引起的。启发学生猜想:调光台灯的电阻变化是由改变导体电阻的什么因素引起的?2.实验探究:学生根据影响导体电阻大小的三个因素(导体的材料、横截面积和长度)去猜想,以下三种类型实验方案:归纳总结:方案1:如图所示,在A、B间分别接入不同材料的导体电阻,如铜丝和铅笔芯,观察小灯泡的亮度变化,观察并记录小灯泡的亮度变化,并加以比较。探究变阻器原理的电路方案2:如上图所示,在A、B间改变导线横截面积(分别接入1根笔芯与2根笔芯),观察小灯泡的亮度变化,观察并记录小灯泡的亮度变化,并加以比较。方案3:如上图所示,在A、B间(有鳄鱼夹)夹入一段铅笔芯,使一端在铅笔芯上自由滑动,通过改变接入电路中铅笔芯的长度来改变接电路中的电阻,观察并记录小灯泡的亮度变化,并加以比较。3.交流评价:让完成以上三种不同类型的小组相互交流,并归纳筛选出这样一个结果:改变导体的长度能较方便地改变小灯泡的亮度。归纳总结:导体电阻的大小与导体的长度有关。在相同粗细的条件下,导体越长,电阻越大;导体越短,电阻越小。可以通过改变导体在电路中的长度来改变电阻,从而改变电路中的电流,这就是变阻器的工作原理。探究点二 怎样用变阻器改变灯泡的亮度1.探究变阻器的构造和使用方法:引导学生结合实验桌上滑动变阻器的实物认识变阻器的主要构造,然后用课件展示问题,引导学生思考: 滑动变阻器的构造(1)电阻丝什么位置的绝缘漆被刮去了?为什么要刮去?(2)哪两个接线柱之间的电阻是不变的?(3)哪两个接线柱之间的电阻很小,几乎是零?(4)移动滑片时,哪两个接线柱之间的电阻随着改变?向哪个方向移动时电阻变大? 教师在学生实验的基础上演示归纳变阻器连入电路要改变电阻必须是金属横杆和电阻线上各接上一个接线柱。归纳总结:(1)电阻丝上能接触滑片的地方,绝缘漆已被刮去。刮去的目的是为了使滑片能和所接触的电阻丝之间通过电流; (2)下面两个接线柱之间的电阻是不变的; (3)上面两个接线柱之间的电阻很小,几乎是零; (4)移动滑片时,两个接线柱之间的电阻随着改变的情况有四种:A和C、A和D、B和C、B和D。若接AC或AD时,只要向B移动电阻就变大;若接BC或BD时,只要向A移动电阻就变大。若接AB时,电阻器的全部电阻接入电路,此时接入的电阻最大;若接CD时,只是把金属棒接入电路,此时变阻器接入的电阻几乎为零。(5)变阻器的接法可总结为:A.改变电阻、四种接法、两种效果;B.不变电阻、两种接法、两种效果。(6)电阻器结构:瓷筒、电阻线、金属棒、金属滑片、接线柱。符号:2.练习正确使用变阻器设计学生实验,让学生动手去探究滑动变阻器的正确使用,使学生在动手实践中去理解变阻器的使用。提出问题:(多媒体课件展示) ①要使灯泡和变阻器中的电流大小相同,变阻器应该与灯泡串联还是并联? ②要能控制电流的大小,应该使用变阻器上的哪两个接线柱? ③要使灯泡由暗变亮,接通电路前应将滑片放到什么位置上? 实验探究: 学生相互讨论,首先,设计出实验电路如右图所示,接着根据各自制定的计划进行操作,尝试控制灯泡的亮度。同时,教师巡视,并指导各实验小组将变阻器的实物连接、电路图连接、及电路符号连接进行对照,研究电阻变化的原理和规律。 用变阻器控制灯泡亮度 交流评价:各小组分别结合各自的实验结果相互讨论,共同归纳总结,教师对学生的表现作出评价。 为了便于学生进行记忆,可向学生介绍以下口诀:串入电路,调流控压;一上一下,作用最大;同上同下,没有变化;接入电路,拨到最大。 探究点三 变阻器的应用活动1:让学生通过实验探究和生活中所见的具体实例,交流、讨论。你见到过生活中的变阻器有哪些? 根据学生的回答,归纳为:电位器,及可以调节灯泡亮暗的台灯、可以调节温度高低的电热毯、电饭锅等。三.巩固小结 四.作业布置
