2019秋人教地理七上第一章

地形图的判读

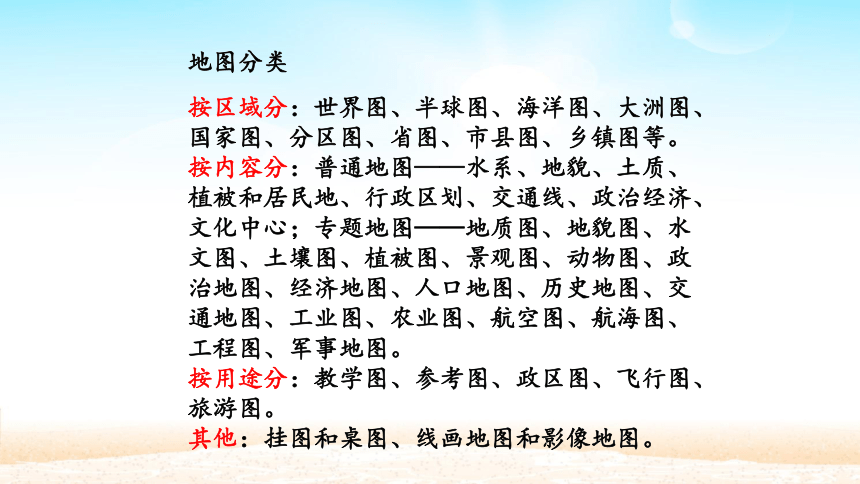

地图分类
按区域分：世界图、半球图、海洋图、大洲图、国家图、分区图、省图、市县图、乡镇图等。
按内容分：普通地图——水系、地貌、土质、植被和居民地、行政区划、交通线、政治经济、文化中心；专题地图——地质图、地貌图、水文图、土壤图、植被图、景观图、动物图、政治地图、经济地图、人口地图、历史地图、交通地图、工业图、农业图、航空图、航海图、工程图、军事地图。
按用途分：教学图、参考图、政区图、飞行图、旅游图。
其他：挂图和桌图、线画地图和影像地图。
2005年10月9日，国家测绘局局长陈邦柱公布了珠穆朗玛峰新高程为8844.43米，原1975年公布的高程数据8848.13米停止使用。
重新测量珠穆朗玛峰的高度：

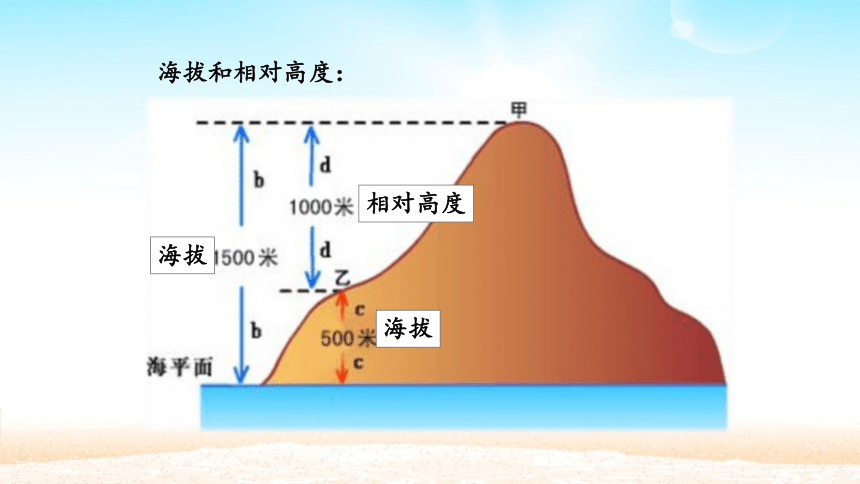

海拔和相对高度：
海拔
相对高度
海拔
中国的最高与最低相对高度多少？
艾丁湖为吐鲁番盆地的“盆底儿”，湖面低于黄海海平面154.43米，是我国陆地海拔的最低点。
珠穆朗玛峰的海拔为8844.43米，是中国最高峰，也是世界最高峰。
等高线地形图
等高线——地面上海拔高度相同的各点的连线。

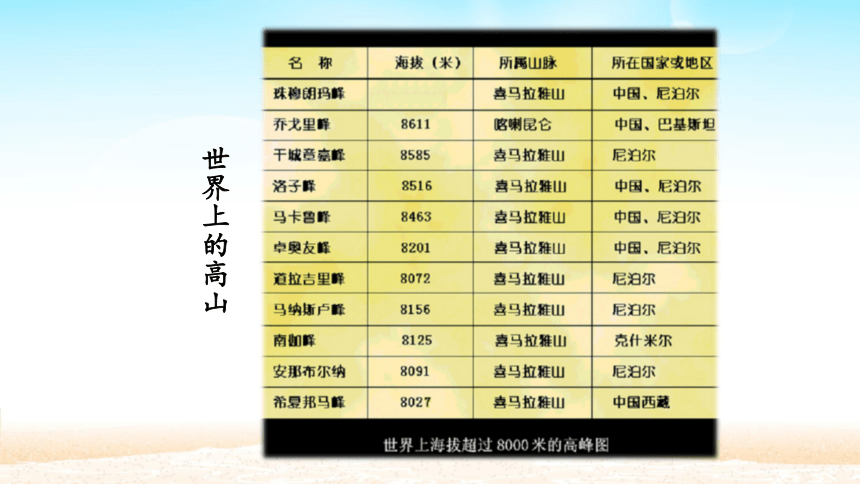

世界上的高山

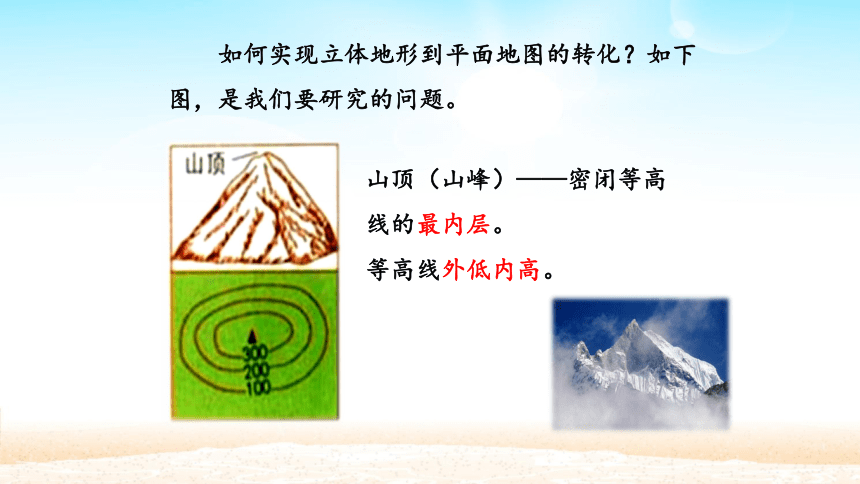

如何实现立体地形到平面地图的转化？如下图，是我们要研究的问题。
山顶（山峰）——密闭等高线的最内层。
等高线外低内高。
山脊——（山的高处像兽类的脊梁骨似的高起部分）。
等高线向低处突出。
山谷——等高线向高处凸出。
鞍部——两山峰之间相对平缓的部位、两组闭合等高线中间部位。
陡崖（断崖）——等高线相当密集或重叠的地方。
等高线图：将许多条等高线绘制在同一个平面上，就形成了一幅等高线图。
等深线——海洋中深度相同的各点的连线。
如何绘制等高线地形图？
分层设色地形图：
在等高线地形图上，以一定次序的颜色、色调的变化来显示地势的起伏，这样的地图就是分层设色地形图。
常常用“陆高海深”图例来表示海拔高度的变化。
盆 地
中间低、但较平坦、四周相对较高、但相对崎岖的地形区。
常见的陆地地形：
山 地
海拔在500米以上、崎岖不平、具有耸立的山峰、陡峭的山坡。
高 原
较大范围的、较平坦的、海拔在500米以上的地形区。
丘 陵
海拔在200～500米之间、崎岖不平的地形区。
平 原
海拔在200米以下、相对较平坦的地形。
山地 高原 丘陵 盆地 平原
高度 500米以上 500米以上 200——500米 不定 200米以下
地面起伏程度 起伏很大 起伏不大 起伏和缓 中间低、四周高 起伏很小
五种地形的特点比较：
如何绘制分层设色地形图：
先绘制等高线地形图
绘制成分层设色地形图

着色
练习：绘制某一地区的地形剖面图

等高线地形图的绘制和特点认识
地 形 图

海拔和相对高度
定义：含义
测量方法
换算方法
常见的地形类型

地形的概念
地形五种形态
五种地形的特点
等高线地形图

等高线的含义
如何绘制等高线
分层设色地形图

分层设色地形图的绘制
地形剖面图的绘制
小结
