15.2 电流和电路 同步练习（含答案解析）

初中物理人教版九年级上学期15.2电流和电路
一、电流
1.下列关于电流的说法中，正确的是（?? ）
A.?电荷只要运动就会形成电流????????????????????????????????B.?只有正电荷的定向移动才能形成电流C.?负电荷定向移动的方向与电流方向相反???????????????D.?电流从电源负极流经用电器流向正极
2.关于电源和电流，下列说法中正确的是
A.?电流是由大量电荷的无规则运动形成的???????????????B.?在电路中只要有电源，就一定会有电流C.?在电源外部，电流从电源的正极经过用电器流向负极???????????D.?物理学规定：电荷定向流动的方向为电流的方向21世纪教育网版权所有
3.下列关于“电”的说法不正确的是（??? ）
A.?摩擦起电创造了电荷??????????????????????????????????????????????????????B.?金属导电靠的是自由电子C.?电路中有电流，说明电路中一定有电源，而且是通路?????D.?正电荷的定向移动方向规定为电流方向
4.电流是电荷的________形成的，人们规定________移动的方向为电流的方向。
5.电路中电荷的________移动形成电流，物理学上把________定向移动的方向规定为电流的方向，只有电路________时，电路中才有电流。 【来源：21·世纪·教育·网】
6.电荷的________形成电流，电路中电源外部电流的方向为：电源正极→用电器→________。
7.如图所示，导体中有电流的是________图，此图中电流的方向是向________。
二、电路的构成
8.如图所示是便携式充电宝正在给手机电池充电，在此过程中，该充电宝相当于电路中的（?? ）
A.?电源?????????????????????B.?开关?????????? ???C.?导线?????????????????????D.?用电器
9.如图所示，磁控猴子是一个史上最小气的猴子，只要你抢走它手上的香蕉，它就不停的大吵大闹；你把香蕉还给它它就停止吵闹。香蕉的作用相当于电路中的（???? ） 2A.?导线????????????????????????B.?开关????????????????????????C.?电源??????????????????? ?D.?发声器
10.电路中能产生持续电流的条件是（??? ） ???
A.?电路中有用电器?????????B.?电路中有电源?????????C.?电路中有开关?????????D.?电路中有电源，还要形成通路
11.下列器件中，属于电源的有________；属于用电器的有________.（填字母）?A．拉线开关；?? B．电风扇；?? C．干电池；???? D．电视机；?E．发电机；???? F．灯泡；???? G．空气开关；?? H．导线. 21·世纪*教育网
12.在电路中提供电能的装置叫________；消耗电能的元器件是________；导线的作用是________；开关的作用是________。 www-2-1-cnjy-com
三、电路图
13.小明在实验时要完成如图所示的实物连接,至少需多少根导线（??? ）
A.?5根????????? ??? ?????B.?6根??????? ????? ???C.?7根?????????????????????D.?8根
14.与如图实物图相对应的电路图是下图中的（?? ）
A.???????????????B.???????????????C.???????????????D.?
15.如下图所示的电路中，哪个电路是正确的（??? ）
A.???????????B.???????????C.???????????D.?
16.在虚线框中画出图中边实物图的电路图。
17.将电源、导线、开关、用电器等元器件连接在一起就组成了________。基本电路的连接方式有串联和________联。 21·cn·jy·com
四、通路、短路、短路
18.关于电路，下列说法中错误的是（?? ）
A.?电源是提供电能的装置B.?可以通过开关控制电路的通、断C.?将电源的正、负极直接用导线连接在一起的电路称为短路D.?用电器是将其他形式的能转化为电能的装置21*cnjy*com
19.对于如图所示电路的说法不正确的是（?? ）
A.?开关掷于1是开路???????????B.?开关掷于2是通路???????????
C.?开关掷于3是通路???????????D.?开关掷于3是短路
20.如图所示的电路图中，下列说法错误的是（?? ）
A.?断开S1、S2 ， 闭合S3电路是通路??????????????????????
?B.?断开S3、S2 ， 闭合S1电路 是通路C.?断开S1、S3 ， 闭合S2电路是通路??????????????????????
?D.?断开 S1 ， 闭合S2、S3电路 是短路
21.如图所示，当开关S1和S2断开时，电路处于________状态；当S1闭合S2断开时，电路处于________状态；当开关S1和S2都闭合时，电路处于________状态。【来源：21cnj*y.co*m】
五、真题演练
22.随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（?? ）
A.?总开关?????????????????????????????????
B.?电源?????????????????????????????????
C.?用电器?????????????????????????????????
D.?电能表


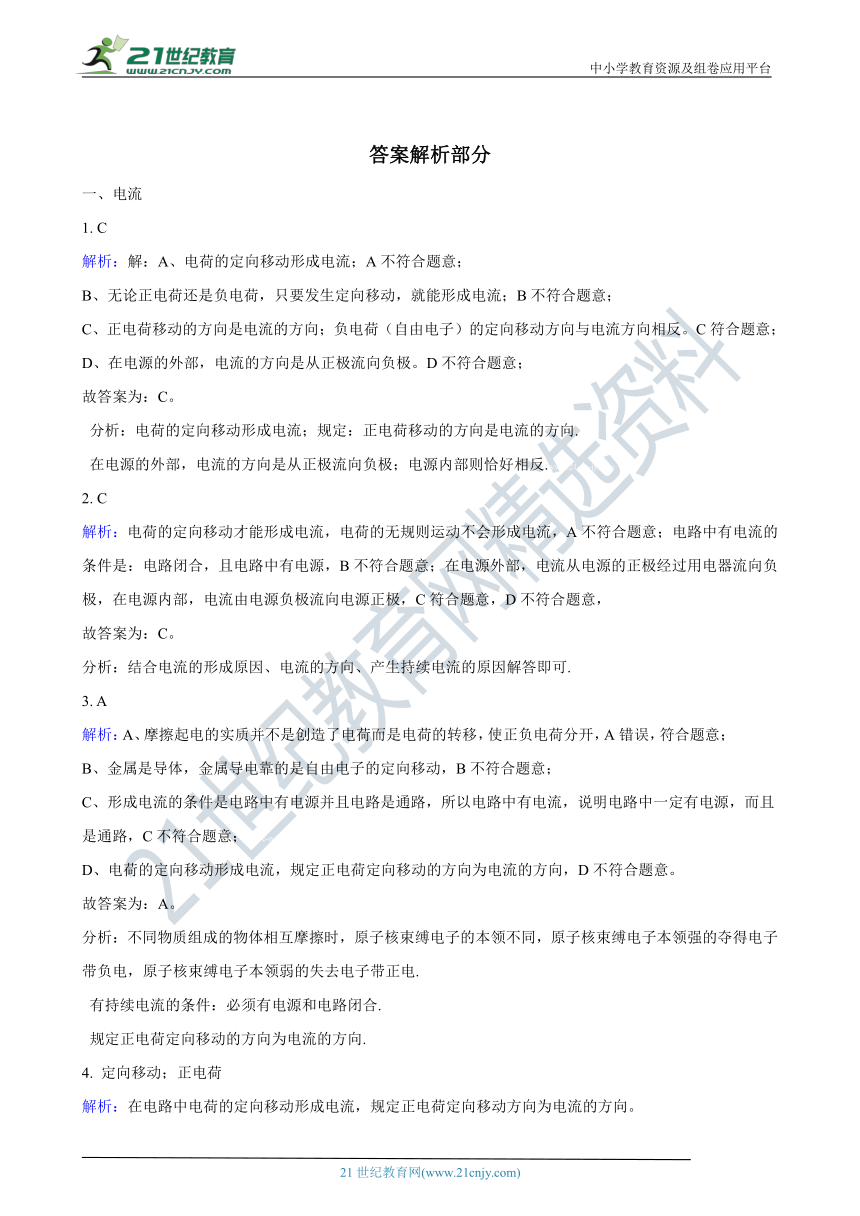

答案解析部分
一、电流
1. C
解析：解：A、电荷的定向移动形成电流；A不符合题意；
B、无论正电荷还是负电荷，只要发生定向移动，就能形成电流；B不符合题意；
C、正电荷移动的方向是电流的方向；负电荷（自由电子）的定向移动方向与电流方向相反。C符合题意；
D、在电源的外部，电流的方向是从正极流向负极。D不符合题意；
故答案为：C。
分析：电荷的定向移动形成电流；规定：正电荷移动的方向是电流的方向. 在电源的外部，电流的方向是从正极流向负极；电源内部则恰好相反.www.21-cn-jy.com
2. C
解析：电荷的定向移动才能形成电流，电荷的无规则运动不会形成电流，A不符合题意；电路中有电流的条件是：电路闭合，且电路中有电源，B不符合题意；在电源外部，电流从电源的正极经过用电器流向负极，在电源内部，电流由电源负极流向电源正极，C符合题意，D不符合题意，
故答案为：C。
分析：结合电流的形成原因、电流的方向、产生持续电流的原因解答即可.
3. A
解析：A、摩擦起电的实质并不是创造了电荷而是电荷的转移，使正负电荷分开，A错误，符合题意； 21cnjy.com
B、金属是导体，金属导电靠的是自由电子的定向移动，B不符合题意；
C、形成电流的条件是电路中有电源并且电路是通路，所以电路中有电流，说明电路中一定有电源，而且是通路，C不符合题意；2-1-c-n-j-y
D、电荷的定向移动形成电流，规定正电荷定向移动的方向为电流的方向，D不符合题意。
故答案为：A。
分析：不同物质组成的物体相互摩擦时，原子核束缚电子的本领不同，原子核束缚电子本领强的夺得电子带负电，原子核束缚电子本领弱的失去电子带正电. 有持续电流的条件：必须有电源和电路闭合. 规定正电荷定向移动的方向为电流的方向.21教育名师原创作品
4. 定向移动；正电荷
解析：在电路中电荷的定向移动形成电流，规定正电荷定向移动方向为电流的方向。 故答案为：定向移动；正电荷。 分析：电荷的定向移动形成电流，电流方向和正电荷的定向移动方向相同。21*cnjy*com
5. 定向；正电荷；接通
解析：解：电流是电荷的定向移动形成的；由电流方向的规定可知，正电荷定向移动的方向为电流方向；只有电路接通时，电路中才有电流。
故答案为：定向；正电荷；接通。
分析：电荷的定向移动形成电流，正电荷定向移动的方向为电流方向. 有持续电流的条件：必须有电源和电路闭合.
6.定向移动；电源负极???
解析：电流是电荷的定向移动形成的，人们把正电荷定向移动的方向规定为电流的方向，电源外部，电流从电源的正极经用电器流向电源的负极。故答案为：定向移动；电源负极.分析：结合电流的方向解答即可.
7.b；右
解析：（a）图中的电子运动杂乱无章，故不能形成电流；而（b）图中电子运动的方向是向左的，所以，导体中电流的方向是从向右的。
故答案为：b；右.分析：正电荷、负电荷的定向移动都可以形成电流，物理学中规定，把正电荷定向移动的方向规定为电流的方向.
二、电路的构成
8. A
解析：解：在用电宝正给手机电池充电的过程中，电能由充电宝转移到手机电池，在电路中手机电池消耗电能相当于用电器，而充电宝提供了电能相当于电源，A符合题意。
故答案为：A。
分析：明确电磁充电、放电过程中的能量转换，分析解答即可.
9. B
解析：我们把磁控猴子当作用电器，当抢走它手上的香蕉，磁控猴子内部的电器就工作，于是它就不停的大吵大闹，所以“抢走它手上的香蕉”相当于闭合开关，电路处于通路状态；如果把香蕉还给它，就相当于断开开关，电路处于断路状态，他就停止吵闹。故香蕉的作用相当于电路中的开关。
故答案为：B.
分析：结合电路中各部分的作用解答即可.
10. D
解析：产生持续电流的条件是电路中必须有电源，且电路是闭合的。故答案为：D。
分析：电路中有持续电流的条件是：电路中有电源；电路必须闭合；要注意产生持续电流的条件有两个，缺一不可。2·1·c·n·j·y
11.CE；BDF???
解析：能够提供电能的装置，即电源有：干电池，发电机；在电路中消耗电能的，即用电器有：电风扇，电视机，灯泡。【版权所有：21教育】
故答案为：CE；BDF.
分析：电源为电路提供电压，用电器是消耗电能的.
12.电源；用电器；输送电能；控制电路通、断
解析：解：电路是指用导线把电源、用电器、开关连接起来组成的电流的路径；电源是提供电能的装置，用电器是用电来工作的装备，开关是用来控制电路通、断的装置，导线是将电源、用电器、开关连接起来构成电路，是输送电能的元件。故答案为：电源；用电器；输送电能；控制电路通、断。【出处：21教育名师】
分析：电路中的电源提供电能，开关控制通断，用电器消耗电能，导线连接电路。
三、电路图
13. B
解析：在组装电路时，由于两个灯泡并联，电流表和灯泡串联，电路中还有电源和开关，则共需要导线6条，B符合题意。 故答案为：B. 分析：根据电路连接时的实际情况，判断所需导线数量。
14. D
解析：解：A、开关闭合后一只灯泡被短路，不合题意；
B、两只灯泡并联，开关控制其中一只灯泡，不合题意；
C、两只灯泡并联，开关控制干路，不合题意
D、两灯串联，符合题意。
故答案为：D。
分析：结合实物图，利用电流流向法分析对应的电路图即可.
15. A
解析：A、两灯泡串联，开关控制整个电路，因此A选项正确；B、开关闭合后，会形成电源短路，因此B选项错误；C、两灯泡串联，但电路中没有开关，因此C选项错误；D、电路中缺少电源，不符合电路的组成，因此D选项错误。故答案为：A。
分析：电路的基本组成部分有：电源、用电器、开关和导线。电路的三种状态有：开路、通路和短路。电源短路是不允许的。
16.解:如图所示:
解析：先画出电源符号，从电源的正极出发依次画出开关、灯泡回到负极即可，如下图所示： 分析：利用电流流向法画出电路图即可.
17.电路；并
解析：解：电路是指用电线把电源、用电器、开关连接起来组成的电流的路径，即电路；基本电路的连接方式有串联和并联。故答案为：电路；并。
分析：将各电路元件连接起来就是电路，串联和并联是连接的两种方式。
四、通路、短路、短路
18. D
解析：解：A、电源的作用是提供电能；A符合题意，不符合题意；
B、开关的作用是控制电路通断，控制输送电能的，B符合题意，不符合题意；
C、将电源的正、负极直接用导线连接在一起的电路称为短路，C符合题意，不符合题意；
D、用电器的作用是消耗电能，将电能转化成其他形式的能；D不符合题意，符合题意。
故答案为：D。
分析：结合电路的构成及三种状态分析解答即可.注意将电源的正、负极直接用导线连接在一起的电路称为短路.
19. C
解析：开关掷于1是开路，开关掷于2是通路 , 开关掷于3是短路。 故答案为：C。 分析：处处连通的电路叫做通路；某处断开的电路叫做开路 , 也叫断路；电源短路是指电源两极不经过用电器直接连通的电路 , 用电器短路是指用一根导线将某个用电器的两端连接起来。
20. A
解析：A. 断开 、 ，闭合 时，电路是断路，A错误，符合题意；
B. 断开 、 ，闭合 时,电路为 的简单电路，是通路，B不符合题意；
C. 断开 、 ，闭合 时，两灯泡串联，是通路，C不符合题意；
D. 断开 闭合 、 时，电路短路，D不符合题意。
故答案为：A.
分析：结合电路图，利用电路的三种状态的特点分析解答.
21.断路；通路；短路
解析：由电路图可知，S1、S2都断开时，电流无法形成通路，故电路处于断路状态；当S1闭合、S2断开时，电流经开关和灯泡回到电源负极，故电路处于通路状态；当开关S1和S2都闭合时，会将电源两极直接通过导线连起来，电路处于短路状态。故答案为：断路；通路；短路。
分析：掌握电路的三种状态：处处连通的电路为通路；某处断开的电路为开路；电源短路是指电源两极不经过用电器直接连通的电路。
五、真题演练
22. A
解析：解：房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器都不工作，所以房卡相当家庭电路的总开关，A符合题意。
故答案为：A。
分析：结合题意，房卡相当家庭电路的总开关.
