2019秋人教版七年级地理上册：1.4 地形图的判读（共21张PPT）

(共21张PPT)
2019秋人教部编版地理七上第一章


地形图的阅读
1、等高线地形图
（表示地面高低起伏）
2、分层设色地形图
（形象的表示地面高低起伏）
3、地形剖面图
（直观的表示地面高低起伏）

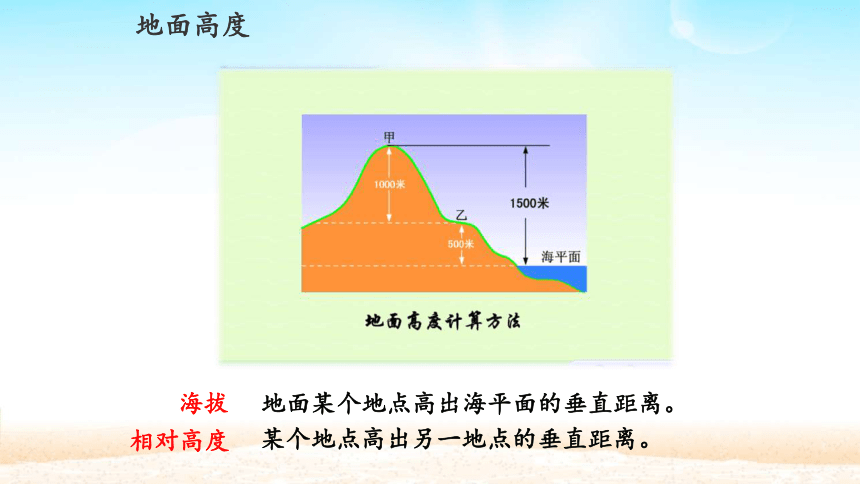

地面高度
海拔
地面某个地点高出海平面的垂直距离。
相对高度
某个地点高出另一地点的垂直距离。

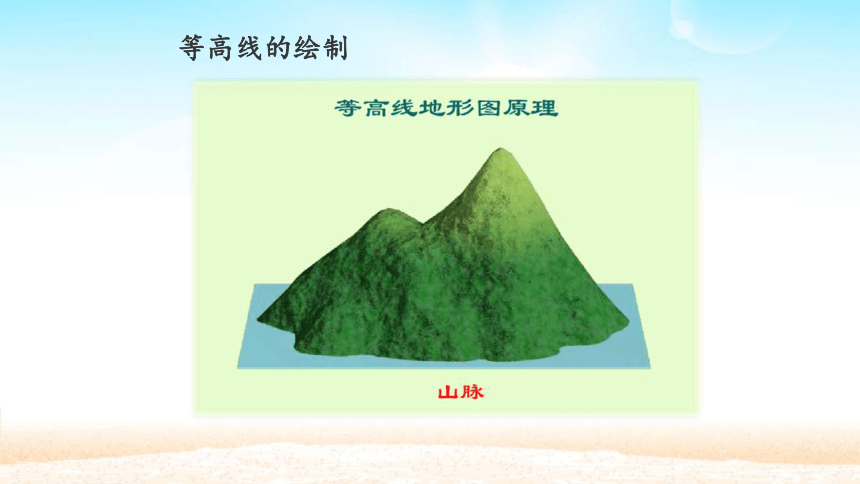

等高线的绘制
米
米
米
米

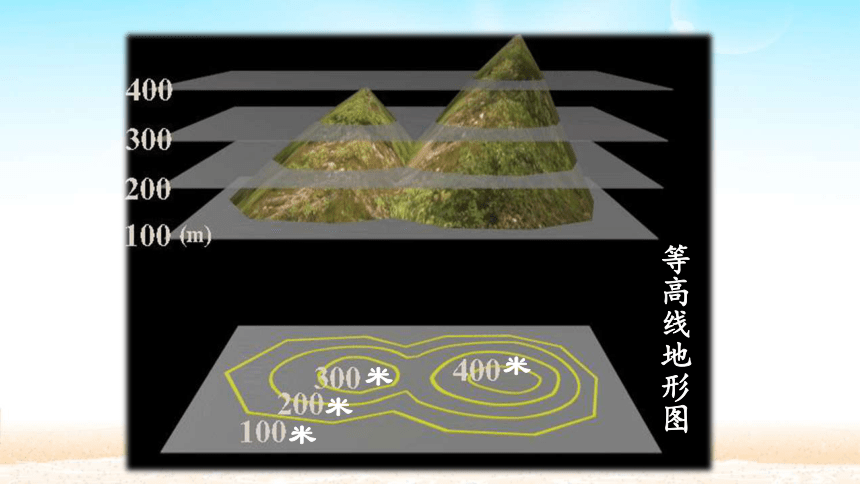

等高线地形图
等高线密集
等高线稀疏





100
100
110
120
110
120
130

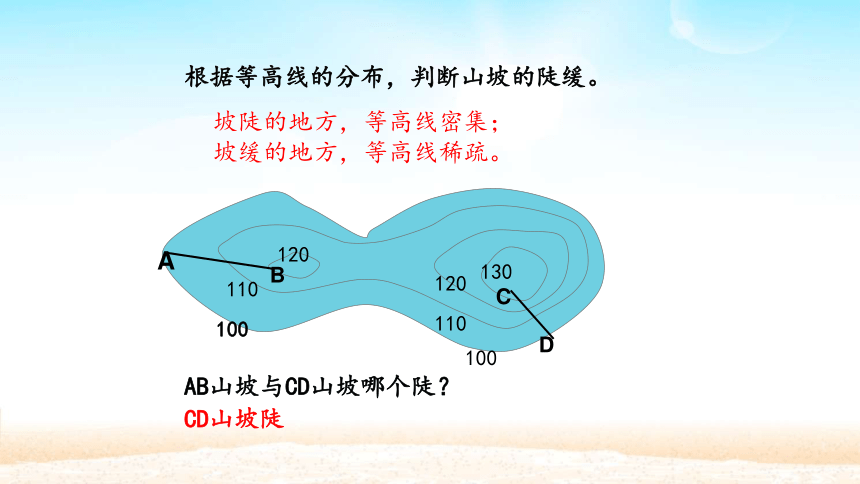

坡陡的地方，等高线密集；
坡缓的地方，等高线稀疏。
根据等高线的分布，判断山坡的陡缓。

A
B

C
D
AB山坡与CD山坡哪个陡？
CD山坡陡

A

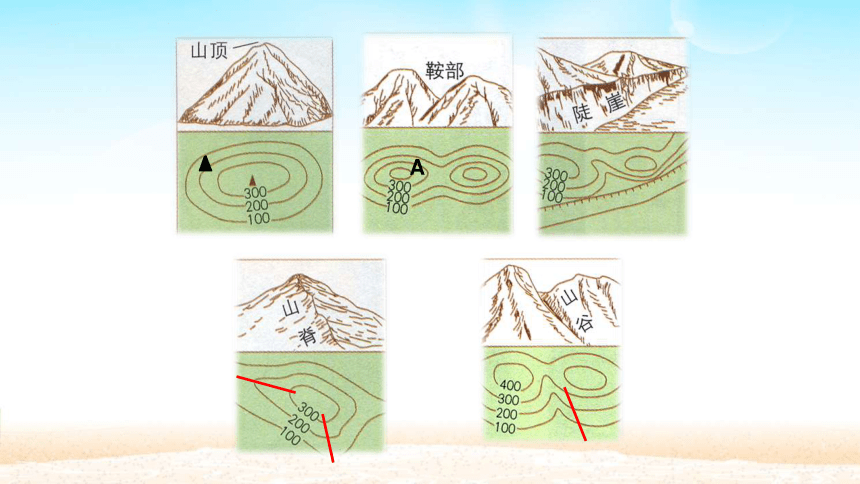

如何用等高线来判断地形部位？
山顶
山脊
山谷
鞍部
陡崖
数值内高外低，呈闭合状
等高线由高向低处突
等高线由低向高处突
两个山顶之间
等高线重叠
在等高线地形图上，判断地形部位。


山顶

山脊

山谷

鞍部

陡崖
分层设色地形图
分层设色地形图是根据等高线的原理绘制的，方法是先绘好等高线，然后在不同的等高线上着上不同的颜色，一般是：海拔200米以下用绿色，200－500米用浅绿色，500－1000米浅黄色，1000米以上用黄褐色，而且高度越大，颜色越深，5000米以上终年积雪，用白色。
蓝色代表海洋
绿色代表平原
黄色代表高原、丘陵和山地
褐色代表高山
白色代表雪线以上
分层设色地形图
五种地形景观图
五种地形的比较
高原 山地 丘陵 盆地 平原
高度 大于500米 大于500米 200 ~500米 小于200米
地面起伏程度 面上平坦，四面陡峭 坡度陡峻 起伏和缓 四周高中间低 地面平坦

地形剖面图
表示地面某一方向地形的起伏状况.





A
B
C
D
E
F
G
H
300
200
100
100
200
300

.
.

.


.
.

.



.
.






地形剖面图
山顶
山脊
山谷
鞍部
陡崖

谢 谢
