15.5家庭用电(要点讲解+当堂检测+答案)

沪科版物理九年级上册同步学案
第十五章　探究电路
第五节　家庭用电
要 点 讲 解
要点一　观察家庭电路
1. 家庭电路的组成：如图所示，家庭电路主要由进户线、电能表、总开关、保险丝、用电器、插座等部分组成。
2. 组成家庭电路的元件及各部分的作用
元件
安装特点
作用
进户线
火线和零线(大地也相当于零线)，它们之间有220V电压
连接户外的供电电路
电能表
串联在干路中
测量用户消耗的电能
总开关
串联在干路中
控制整个电路的通断
保险丝
串联在电路中(火线上)。保险丝由电阻比较大、熔点比较低的铅锑合金制成
当电流过大时，保险丝熔断，切断电路，保护用电器
开关
与所控制的用电器串联，接在火线上
控制所在支路的通断
插座
并联在电路中
用于移动用电器的供电
用电器
并联在电路中
为人们的生活提供需要
3. 探究：用测电笔辨别火线和零线
测电笔是用来辨别火线和零线的。如图甲所示。
(1)使用方法：使用测电笔时，手一定要接触金属体笔尾，用笔尖接触被测的导线(手指千万不能碰到金属体笔尖)，当测电笔接触火线时，氖管就会发光；如果测电笔接触零线，氖管则不会发光。如图乙所示。
(2)测电笔的工作原理：如果被测导线是火线，电流经过金属体笔尖、氖管、高阻值电阻、弹簧，再经过人体与大地构成闭合电路，电流流过氖管就会发光。
经典例题1　请用笔画线代替导线在图中连接家庭电路，要求开关控制螺口灯泡，三孔插座直接接入电路。
解析：在家庭电路中灯泡的正确接法是：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关时，能切断火线，接触灯泡不会发生触电事故。三孔插座安全安装的原则是：上孔接地线，左孔接零线，右孔接火线。
答案：如图所示。
要点二　注意用电安全
1. 触电的实质：通常所说的触电是指一定大小的电流通过人体所引起的伤害事故，并不是只要有电流流过人体就一定触电，必须达到一定强度才会触电；根据欧姆定律I＝可知，通过人体的电流取决于人体的电阻和两端电压，正常情况下，人体电阻差别不大，在人体本身电阻一定的情况下，电压越高越危险，大量事实证明只有不高于36V的电压才是安全电压。
2. 触电的形式：一种是家庭电路触电，凡家庭电路触电事故都是人体直接或间接与火线接触造成的，常见的有以下两种形式。(1)单线触电：站在地上的人接触到火线，则电流由火线进入人体再到大地，经地线形成回路，造成触电事故。(2)双线触电：站在绝缘体上的人若同时接触到火线和零线两根电线，电流将由火线进入人体再到零线形成回路，造成触电事故。另一种是高压触电，又有高压电弧触电和跨步电压触电两种。
3. 触电急救措施：一旦发现有人触电应立即断开开关或用绝缘体将电线挑开，使触电者与电源脱离，再进行施救，千万不要直接用手去拉触电人。

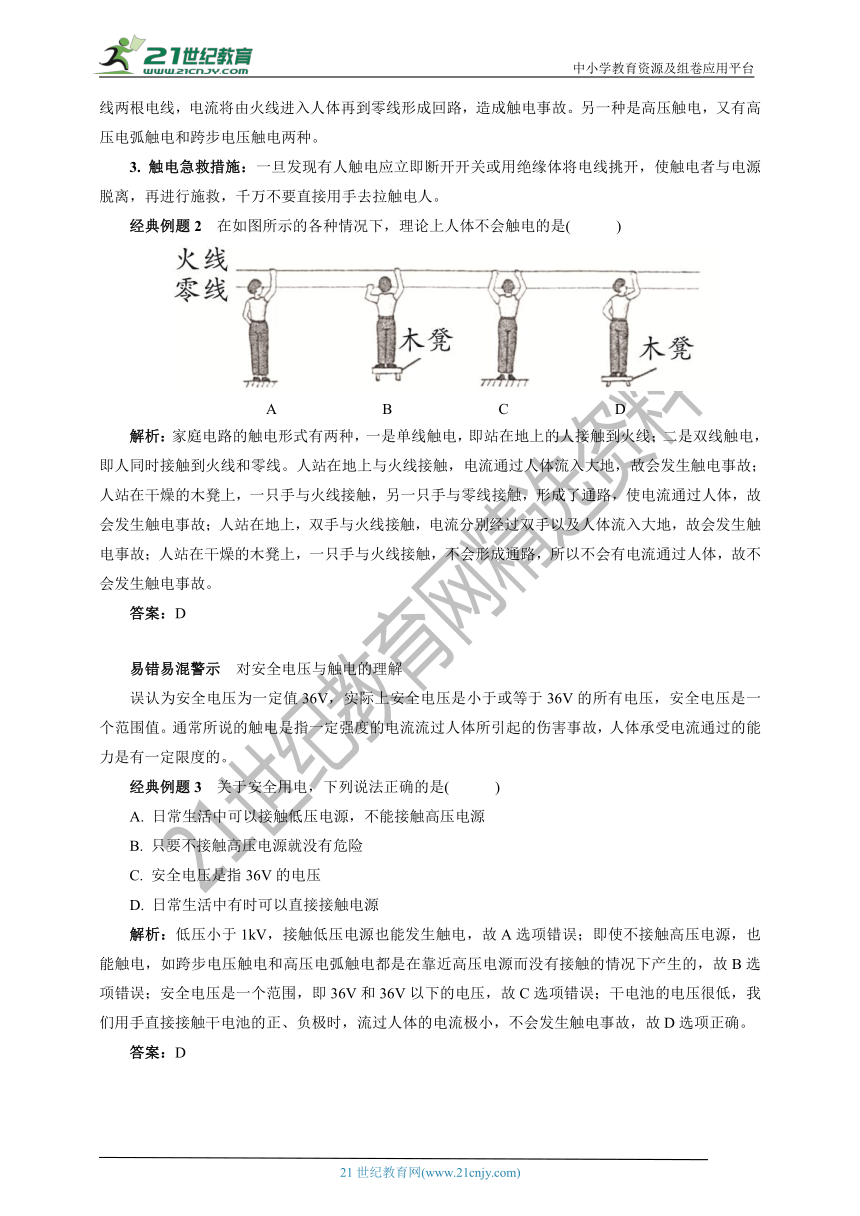

经典例题2　在如图所示的各种情况下，理论上人体不会触电的是(　　　)
A B C D
解析：家庭电路的触电形式有两种，一是单线触电，即站在地上的人接触到火线；二是双线触电，即人同时接触到火线和零线。人站在地上与火线接触，电流通过人体流入大地，故会发生触电事故；人站在干燥的木凳上，一只手与火线接触，另一只手与零线接触，形成了通路，使电流通过人体，故会发生触电事故；人站在地上，双手与火线接触，电流分别经过双手以及人体流入大地，故会发生触电事故；人站在干燥的木凳上，一只手与火线接触，不会形成通路，所以不会有电流通过人体，故不会发生触电事故。
答案：D
易错易混警示　对安全电压与触电的理解
误认为安全电压为一定值36V，实际上安全电压是小于或等于36V的所有电压，安全电压是一个范围值。通常所说的触电是指一定强度的电流流过人体所引起的伤害事故，人体承受电流通过的能力是有一定限度的。
经典例题3　关于安全用电，下列说法正确的是(　　　)
A. 日常生活中可以接触低压电源，不能接触高压电源
B. 只要不接触高压电源就没有危险
C. 安全电压是指36V的电压
D. 日常生活中有时可以直接接触电源
解析：低压小于1kV，接触低压电源也能发生触电，故A选项错误；即使不接触高压电源，也能触电，如跨步电压触电和高压电弧触电都是在靠近高压电源而没有接触的情况下产生的，故B选项错误；安全电压是一个范围，即36V和36V以下的电压，故C选项错误；干电池的电压很低，我们用手直接接触干电池的正、负极时，流过人体的电流极小，不会发生触电事故，故D选项正确。
答案：D
当 堂 检 测
1. 下列器材中，用于辨别火线和零线的是(　　)
A. 验电器　　　 B. 电流表 C. 测电笔 D. 电能表
2. 对家庭电路的安装过程，下列要求正确的是(　　)
A. 按照进户线→电能表→总开关→熔断器→用电器的顺序安装
B. 控制各灯具的开关都应装在零线上
C. 所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联
D. 三孔插座有时不需要接地
3. 下列做法中，不符合安全用电要求的是(　　)
A. 有人触电后应掐断电源或用干燥的木棒将电线挑开
B. 使用测电笔时，手不能接触笔尾金属体
C. 不能在电线上搭晾衣服
D. 发现电线起火时，先切断电源，然后再救火
4. “珍爱生命，注意安全”是同学们日常生活中必须具备的意识。下列有关安全用电的说法，不符合要求的是(　　)
A. 电线和用电器达到使用寿命后要及时更换
B. 更换灯泡、搬运用电器前要先断开电源开关
C. 放风筝时要远离高压电线
D. 雷雨天气要尽快到大树下避雨
5. 如图，将插线板的插头插入家庭电路的三孔插座使用时，下列说法正确的是(　　)
A. 插线板插孔L和N之间的电压是220V
B. 插线板插孔E与零线连接
C. 可以用湿手拔插用电器的插头
D. 插线板指示灯不亮时不能提供电压
6. 在家庭电路中，电冰箱、洗衣机等用电器的电源插座都用三孔插座。为了安全，三脚插头的接地脚应与用电器的 相连。如果电路出现故障，电工师傅一般会用测电笔进行检查，如图甲、乙两种使用方法中，正确的是 。
7. 为了确保用电的安全，日常生活中更换电灯泡、搬动电器前应 电源开关，电饭锅、电冰箱使用的是 (选填“两脚”或“三脚”)电源插头。
8. 在图中用笔画线将墙壁插座背面的导线a、b、c接到电路中。
当堂检测参考答案
1. C 2. A 3. B 4. D 5. A
6. 金属外壳 甲
7. 断开 三脚
8. 解：如图所示。
