3.1简单组合体的三视图 课件40张PPT

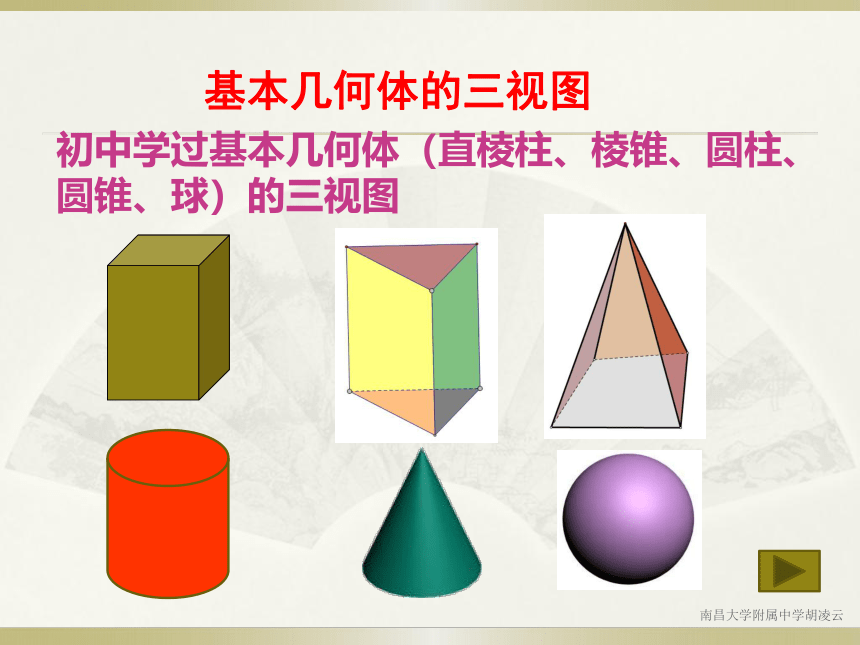

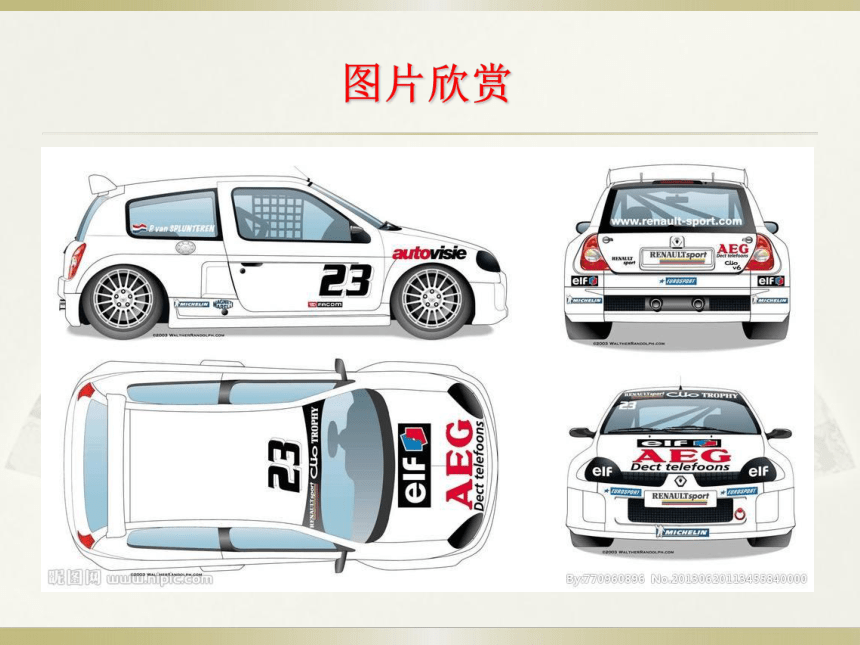

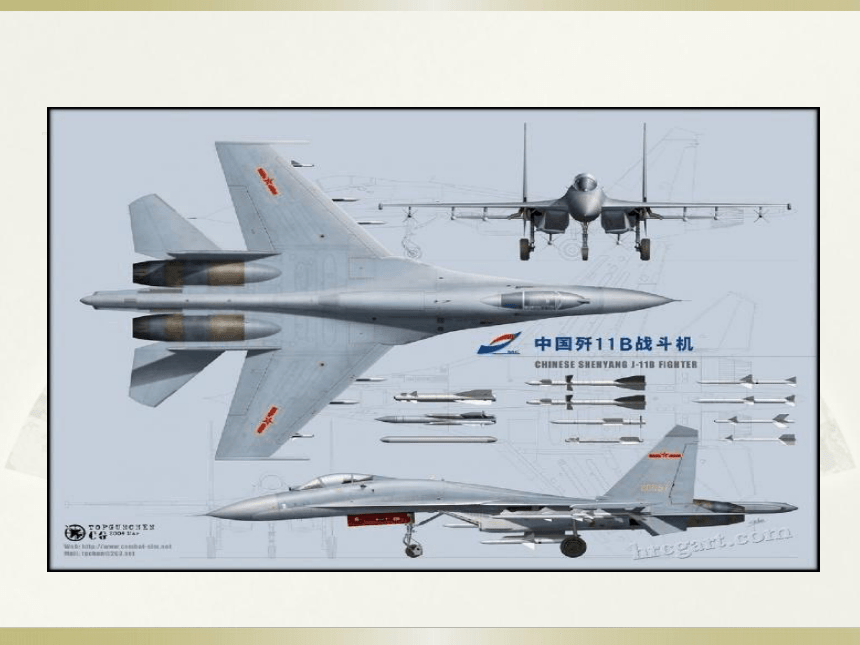

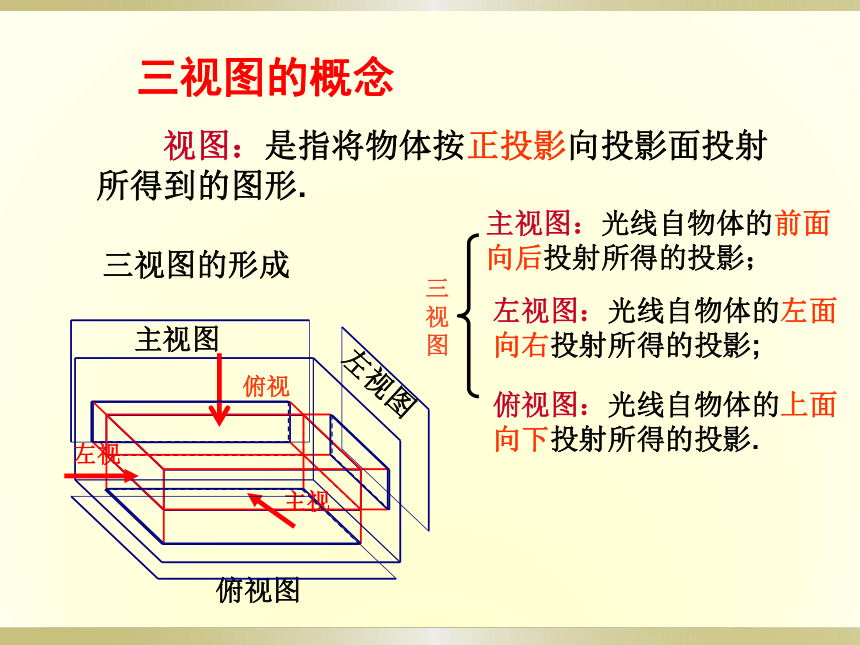

课件40张PPT。3.1简单组合体的三视图南昌大学附属中学胡凌云北师大版高中数学必修2第一章立体几何初步图片欣赏你发现这张图片是从哪几个角度来展示的？南昌大学附属中学胡凌云欣赏三视图平房南昌大学附属中学胡凌云3.1简单组合体的三视图主视图左视图俯视图三视图的形成　　视图：是指将物体按正投影向投影面投射所得到的图形.俯视图：光线自物体的上面向下投射所得的投影.左视图：光线自物体的左面向右投射所得的投影;主视图：光线自物体的前面向后投射所得的投影；三视图的概念三视图位置： 主视图左视图俯视图三个视图的关系：主视图与俯视图高平齐长对正主视图与左视图左视图与俯视图宽相等主视图左视图俯视图三视图的画法规则南昌大学附属中学胡凌云初中学过基本几何体（直棱柱、棱锥、圆柱、圆锥、球）的三视图基本几何体的三视图
南昌大学附属中学胡凌云棱柱的三视图正方体南昌大学附属中学胡凌云长方体棱柱的三视图正三棱柱棱柱的三视图四棱锥棱锥的三视图南昌大学附属中学胡凌云圆柱旋转体的三视图南昌大学附属中学胡凌云圆锥旋转体的三视图南昌大学附属中学胡凌云旋转体的三视图1 请同学们画出这两个圆台的俯视图1 请同学们比较这两个圆台的俯视图 不可见的边界轮廓线用虚线表示三视图的作图步骤1.确定主视、俯视、左视的方向；4.检查所有的轮廓线，并注意重叠的线只画一条，遮住的线用虚线表示.2.先画出能反映物体真实形状的一个视图(一般为主视图）3.运用长对正、高平齐、宽相等
原则画出其它视图 组合体的组合方式分为叠加和切割两种类型，常见的组合体则是这两种类型的综合．
南昌大学附属中学胡凌云1.叠加型
将基本几何体拼接成组合体2.切割型
从基本几何体中切去或挖掉部分构成组合体简单组合体的三视图
例1.画出图中所示组合体的主视图 例2.画出图中所示物体的主视图 例2.画出图中所示物体的主视图南昌大学附属中学胡凌云 变式.画出图中所示物体的主视图图1图2南昌大学附属中学胡凌云 虽然三个视图基本相同，但由于主视图中虚实线各异，而得出两种不同的形体.图1图2南昌大学附属中学胡凌云例3 画出下图所示组合体的三视图南昌大学附属中学胡凌云练习1（1）南昌大学附属中学胡凌云练习1（2）练习1（3）南昌大学附属中学胡凌云练习2（1）南昌大学附属中学胡凌云练习2（2）南昌大学附属中学胡凌云知识结构欣赏三视图 回忆学过的
几何体的三视图三视图的有关概念简单组合体的三视图南昌大学附属中学胡凌云画三视图应注意的问题一、主视图保持不动，
俯视图在主视图下方，
左视图在主视图右边.三、确定主视,俯视,左视的方向,
注意图中虚实线变化，区分不同形体.二、主视图俯视图长相等且对正（长对正）;
主视图左视图高相等且平齐（高平齐）;
俯视图左视图宽相等且对应（宽相等）.南昌大学附属中学胡凌云作业第18-20页 1，2，3，（书上做）
4，5由三视图还原成实物图思考南昌大学附属中学胡凌云谢谢
