(共23张PPT)
14.1热机
物理人教版 九年级(全册)
许淑渭 制作


































































































































































































































































































































































































































































































































































































从前人们借助外界做功获得动力,但是弊端很大,生活生产处处受限制,于是有了工业革命。
许淑渭 制作


































































































































































































































































































































































































































































































































































































热蒸汽为我们提供了强大的推力,把人们从繁重的体力劳作中解放出来。
蒸汽机带来一场革命!第一次工业革命!
许淑渭 制作

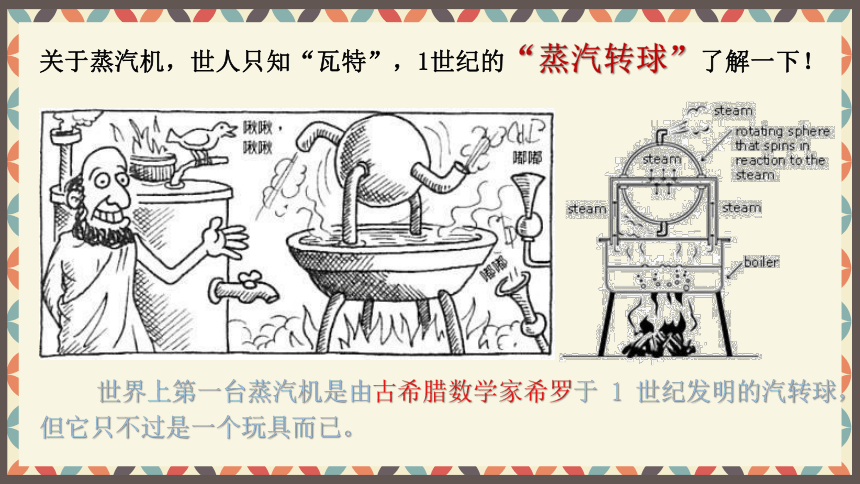

关于蒸汽机,世人只知“瓦特”,1世纪的“蒸汽转球”了解一下!
世界上第一台蒸汽机是由古希腊数学家希罗于 1 世纪发明的汽转球,但它只不过是一个玩具而已。
许淑渭 制作

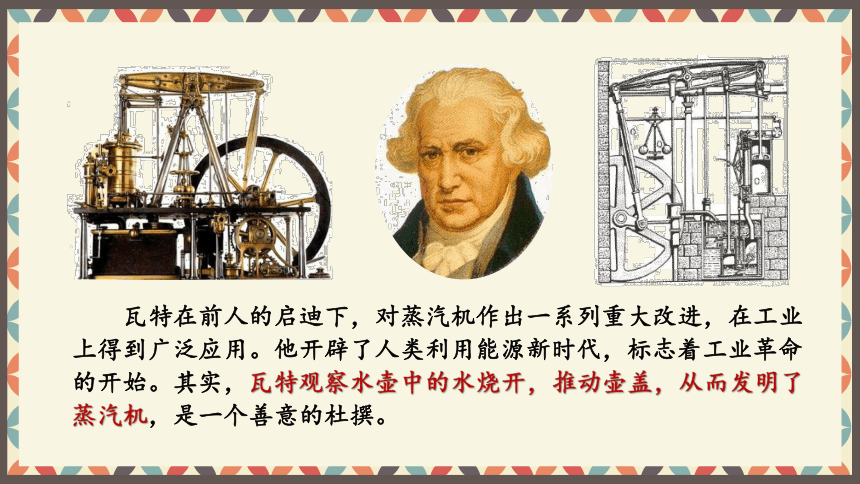

瓦特在前人的启迪下,对蒸汽机作出一系列重大改进,在工业上得到广泛应用。他开辟了人类利用能源新时代,标志着工业革命的开始。其实,瓦特观察水壶中的水烧开,推动壶盖,从而发明了蒸汽机,是一个善意的杜撰。
许淑渭 制作

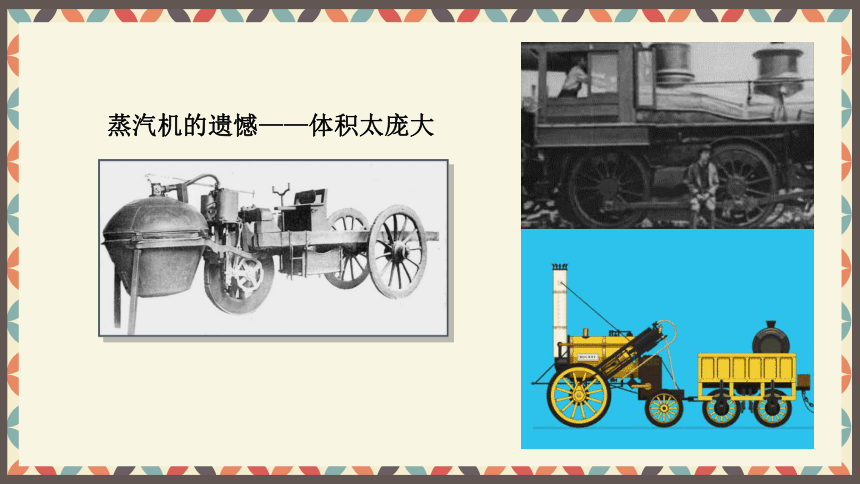

蒸汽机的遗憾——体积太庞大
许淑渭 制作

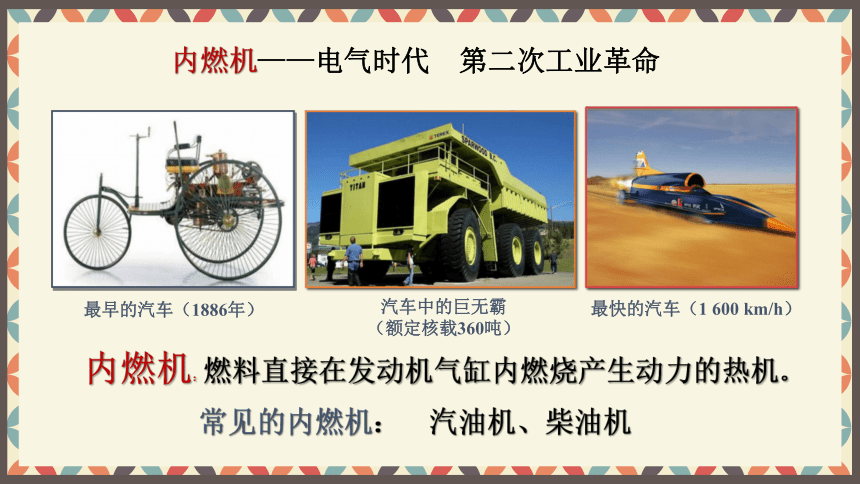

最早的汽车(1886年)
汽车中的巨无霸
(额定核载360吨)
内燃机——电气时代 第二次工业革命
最快的汽车(1 600 km/h)
内燃机:燃料直接在发动机气缸内燃烧产生动力的热机。
常见的内燃机: 汽油机、柴油机
许淑渭 制作



































































































































































































































































































































































































































































































































































































去加油站我们会被问一句“加什么油”
使用汽油作为燃料的叫汽油机
使用柴油作为燃料的叫柴油机


许淑渭 制作



































































































































































































































































































































































































































































































































































































热机:把燃料燃烧时释放的内能转变为机械能的装置。
常见的热机:
蒸气机、内燃机、汽轮机、喷气发动机、火箭发动机等

许淑渭 制作


































































































































































































































































































































































































































































































































































































1.热 机
——利用内能做功的机械
  讨论这个实验中能量转化的情况。
演 示
  燃料燃烧时化学能转化为内能,传给水和水蒸气;水蒸气把塞子冲出去,内能转化为塞子的动能。
许淑渭 制作


































































































































































































































































































































































































































































































































































































1.构造
一、汽油机
许淑渭 制作


































































































































































































































































































































































































































































































































































































2.工作过程
①进气门打开,排气门关闭。活塞由上端向下端运动,汽油和空气组成的燃料混合物从进气门吸入气缸。
汽油和空气组成的燃料混合物
②进气门和排气门都关闭,活塞向上运动,燃料混合物被压缩,压强增大,温度升高。
机械能转化为内能
无能量转化
许淑渭 制作


































































































































































































































































































































































































































































































































































































2.工作过程
③在压缩冲程后,火花塞产生电火花,使燃料猛烈燃烧,产生高温高压的燃气,推动活塞向下运动,并通过连杆带动曲轴转动,对外做功。
④进气门关闭,排气门打开,活塞向上运动,把废气排出气缸。
内能转化为机械能
无能量转化
许淑渭 制作


































































































































































































































































































































































































































































































































































































1.在四个冲程中,哪些冲程发生了能量的转化?
2.哪个冲程使汽车获得动力?
4.哪个冲程排出了汽车的尾气?
3.除了做功冲程,其它冲程依靠什么完成?
?压缩冲程(机→内)、做功冲程(内→机)
?做功冲程(内→机,对外做功)
?依靠飞轮的惯性
?排气冲程
许淑渭 制作


































































































































































































































































































































































































































































































































































































二、柴油机
柴油机结构和汽油机区别是:
柴油机通过压缩空气直接点燃柴油。柴油机的汽缸顶部没有火花塞,而有一个喷油嘴。吸入物质也只有空气,在压缩冲程结束时,压缩空气的温度已经超过柴油的燃点,此时从喷油嘴喷出的雾状柴油遇到热空气就立刻燃烧起来。
许淑渭 制作


































































































































































































































































































































































































































































































































































































  柴油机比较笨重,主要用于载重汽车、拖拉机、火车轮船上。
  汽油机转速高,结构简单,质量轻,造价低廉,运转平稳,使用维修方便。汽油机在汽车上,特别是小型汽车上大量使用,至今不衰。
汽油机和柴油机的优缺点

柴油机
许淑渭 制作


































































































































































































































































































































































































































































































































































































  柴油发动机与汽油发动机相比热效率高30%,因而从节约能源、降低燃料成本角度上讲,柴油发动机轿车的推广使用具有重大意义。
许淑渭 制作



































































































































































































































































































































































































































































































































































































汽油机
柴油机
顶部有一个火花塞
顶部有一个喷油嘴
吸入汽油和空气的混合物
吸入空气
点燃式
压燃式
低(20%~30%)
高(30%~45%)
轻巧、振动小、噪声小
笨重、振动大、噪声大
小型汽车、摩托车、飞机、小型农业机械
载重汽车、拖拉机、坦克、轮船、火车
构 造
吸气冲程
效 率
特 点
应 用
点燃方式
许淑渭 制作



































































































































































































































































































































































































































































































































































































汽油机 & 柴油机
相同点
都是内燃机,一个工作循环都是4个冲程:由吸气、压缩、做功、排气4个冲程组成。一个工作循环活塞往复运动2次,曲轴和飞轮转动2周,历经4个冲程,对外做1次功(即做功冲程内能转化为机械能因而获得动力)其余3个冲程依靠飞轮的惯性完成。二者启动时都要依靠外力先使飞轮和曲轴转动起来。
许淑渭 制作


































































































































































































































































































































































































































































































































































































许淑渭 制作


































































































































































































































































































































































































































































































































































































例:汽油机在压缩冲程中工作物质被压缩,汽缸中的( )
A.压强增大,温度降低
B.压强减小,温度升高
C.压强增大,温度升高
D.压强减小,温度降低
C
例:汽油机和柴油机相比较,下列叙述中正确的是( )
A.柴油机吸入汽缸的是柴油和空气的混合物,汽油机吸入的是空气
B.在压缩冲程中它们的压缩程度是一样的
C.柴油机里推动活塞做功的燃气的压强比汽油机里的高
D.在压缩冲程末,汽油机汽缸内的温度比柴油机的高
C
谢谢
