地形图的判读

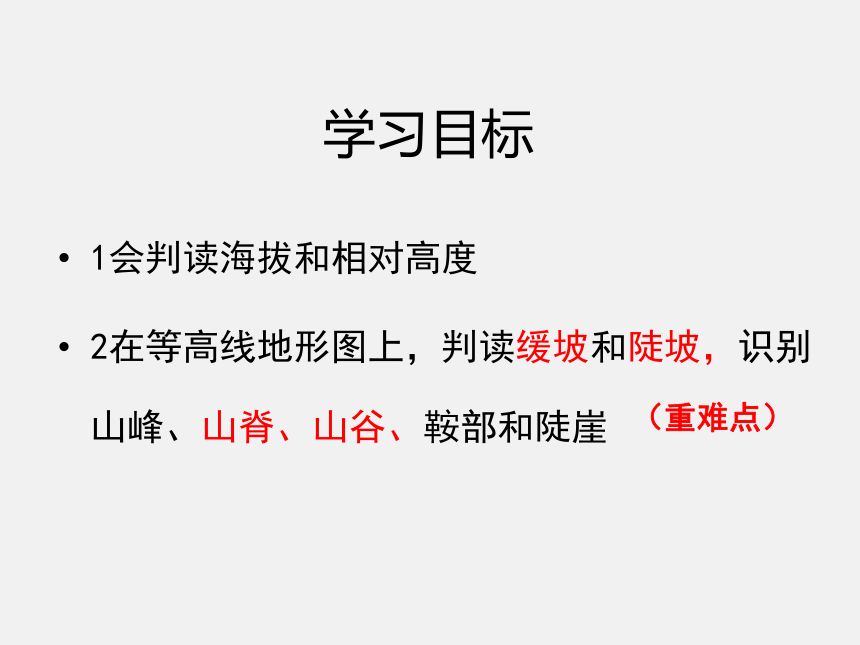

学习目标
1会判读海拔和相对高度
2在等高线地形图上，判读缓坡和陡坡，识别山峰、山脊、山谷、鞍部和陡崖

（重难点）

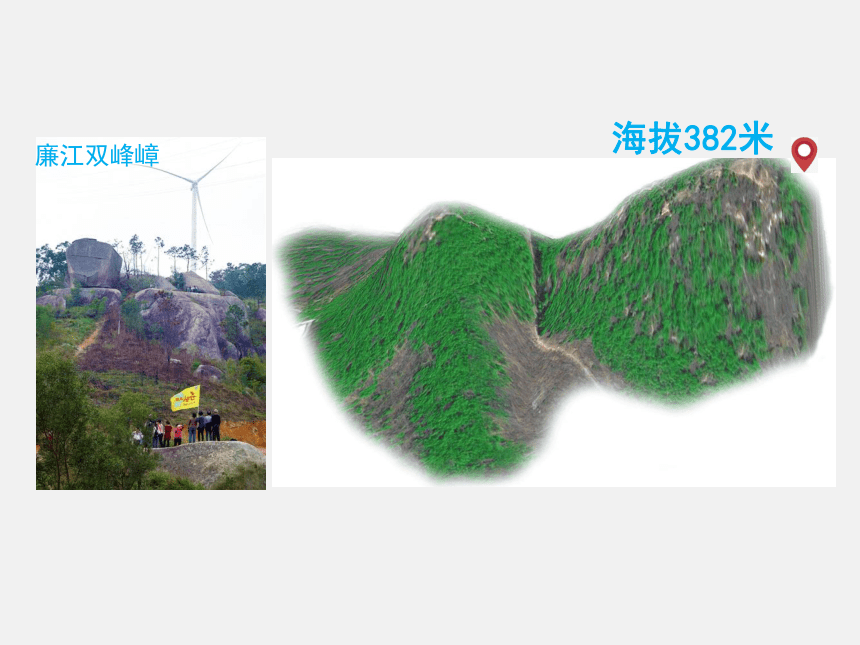

海拔382米
廉江双峰嶂



海平面
500m
1500m
1000m

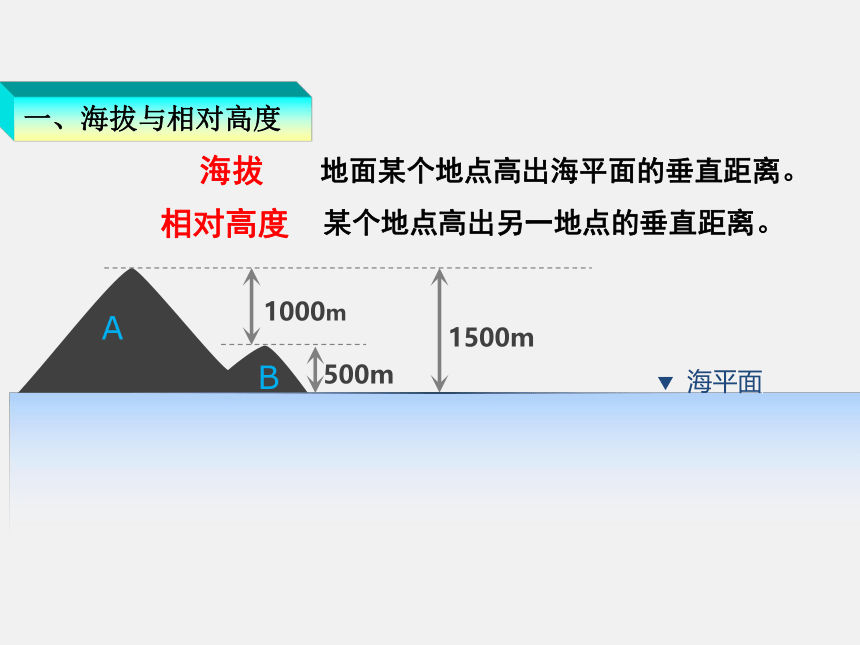

海拔
地面某个地点高出海平面的垂直距离。
相对高度
某个地点高出另一地点的垂直距离。
一、海拔与相对高度
A
B

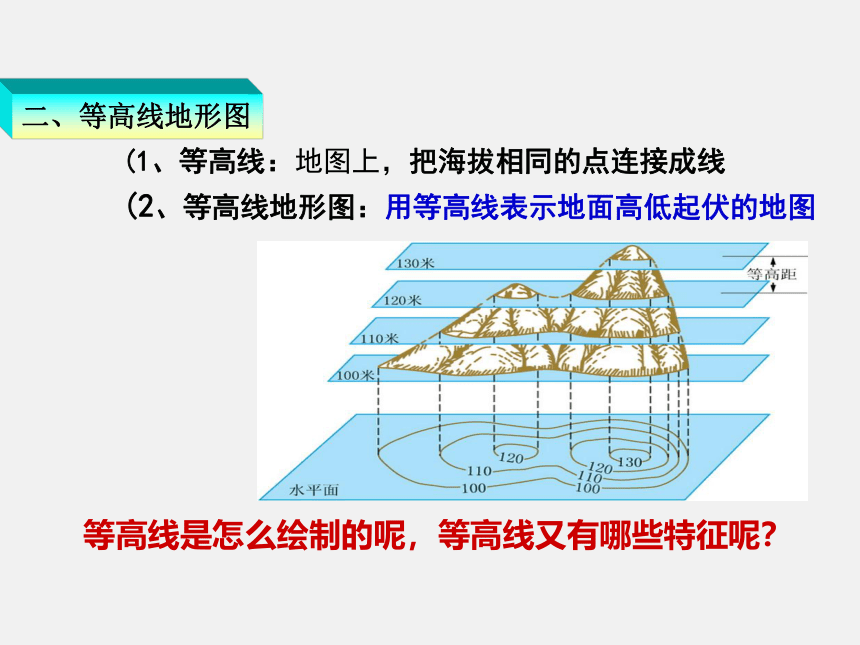

二、等高线地形图
(2、等高线地形图：用等高线表示地面高低起伏的地图
等高线是怎么绘制的呢，等高线又有哪些特征呢？
(1、等高线：地图上，把海拔相同的点连接成线





















山

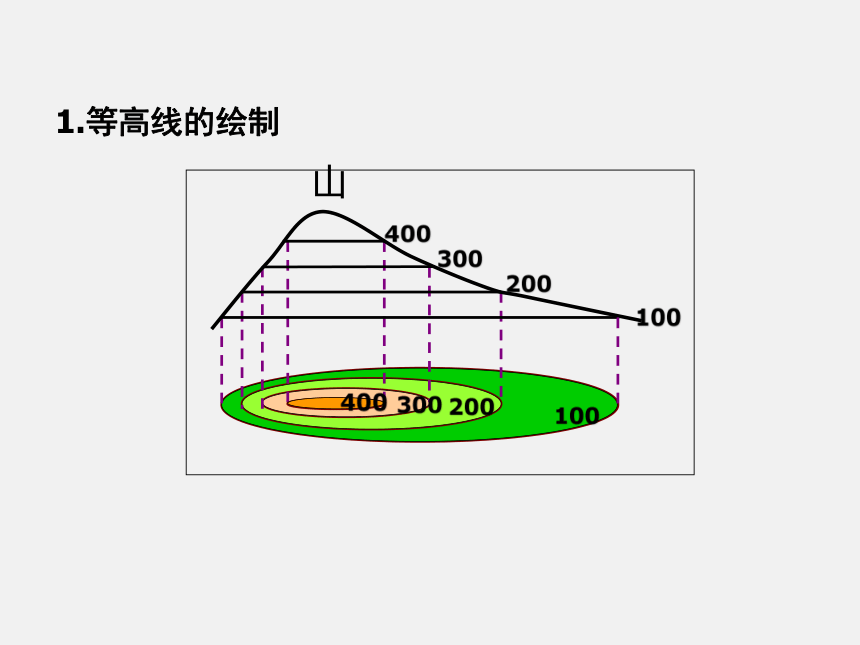

1.等高线的绘制
100
200
300
400
100
200
300
400

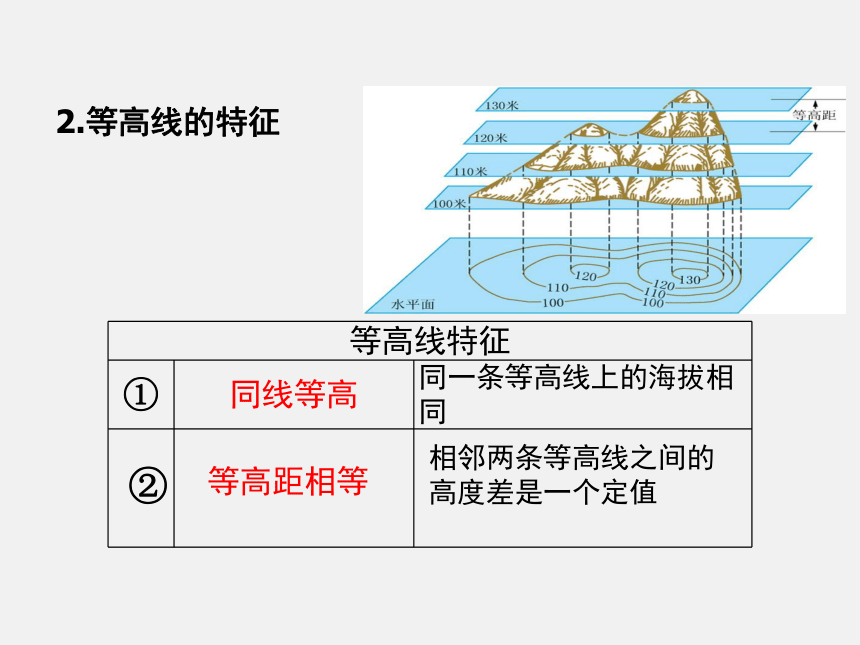

等高线特征
① 同线等高 同一条等高线上的海拔相同

2.等高线的特征
②
等高距相等
相邻两条等高线之间的高度差是一个定值

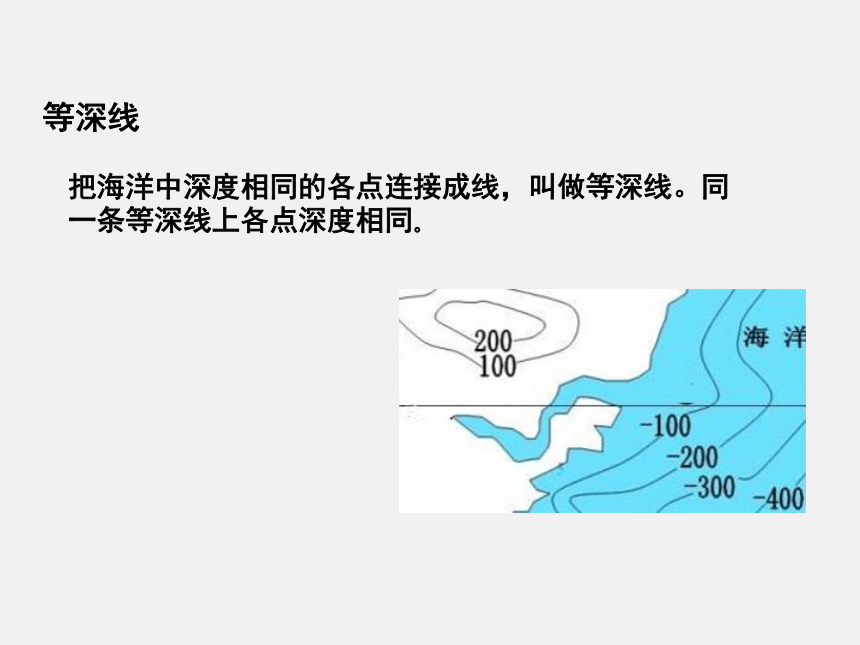

等深线
把海洋中深度相同的各点连接成线，叫做等深线。同一条等深线上各点深度相同。

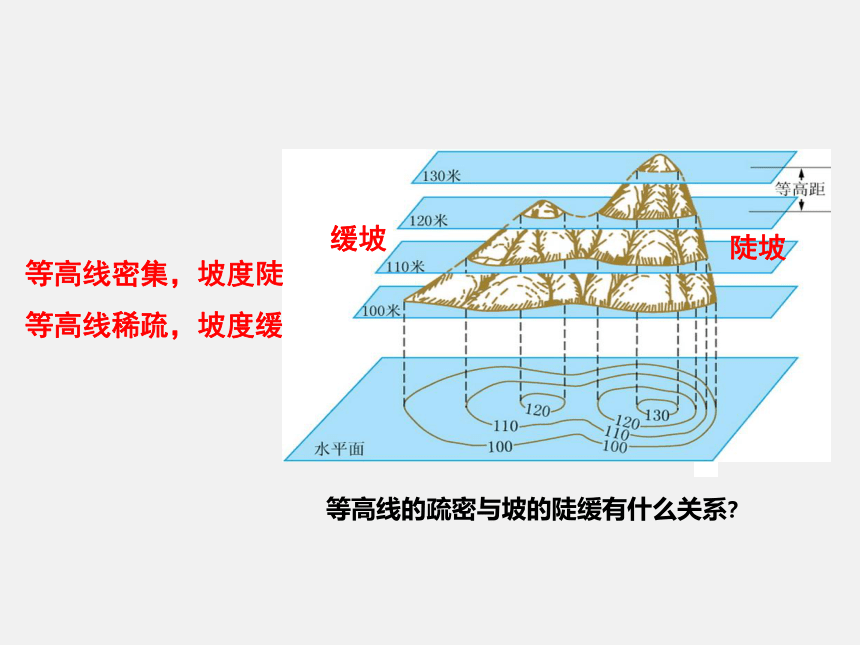

缓坡
陡坡
等高线的疏密与坡的陡缓有什么关系？
等高线密集，坡度陡
等高线稀疏，坡度缓
山峰
鞍部
山脊
山谷
陡坡
缓坡

廉江双峰嶂
山峰
山谷
陡崖
鞍部
山脊





100
200
300
高
看一看，填一填
低
山峰
地形 等高线特征

山峰 等高线等高线闭合, 中间_______,四周______
地形 等高线特征

山谷
等高线的弯曲部分向 （高处/低处）凸出

高
看一看，填一填

山谷



200
300
400

凸高为谷

地形 等高线特征

山脊 等高线的弯曲部分向____（高出/低处）凸出
低
看一看，填一填
山脊




400
300
200

凸低为脊

等高线中山谷和山脊的区别。












①虚线a为山谷线，也为集水线；
虚线b为山脊线，也为分水线。
山谷处常形成河流，
山脊处常形成分水岭。

②山谷两边高，中间低；
山脊两边低，中间高。
地形 等高线特征
陡崖 等高线_______
看一看，填一填
陡崖
重叠
瀑布
攀岩
地形 等高线特征

鞍部 两个山顶之间低地
看一看，填一填
鞍部





100
200
300
100
200


山顶 山脊 山谷 鞍部 陡崖

▲
等高线闭合,数值中间高，四周低
等高线弯曲部分由高处向低处凸出
等高线弯曲部分由低处向高处凸出

两个山顶中间的低地。




等高线重合


总结


课堂小结
等高线地形图

1、高度的表示

海拔
相对高度
2、坡度与等高线的关系
等高线稀疏，坡度缓等高线越密，坡度陡
3、学会区分常见的地形
山峰、山脊、山谷、鞍部、陡崖
山体不同部位： 、 、 、 、 。
山顶
鞍部
山脊
山谷
陡崖

山顶

鞍部

山谷


陡崖
山脊

握住拳头就是立体的地形
把手伸开就是平面的等高线图
