人教版九年级物理课件：15.2 电流和电路 (共31张PPT)

(共31张PPT)
见过这些“画面”吗？

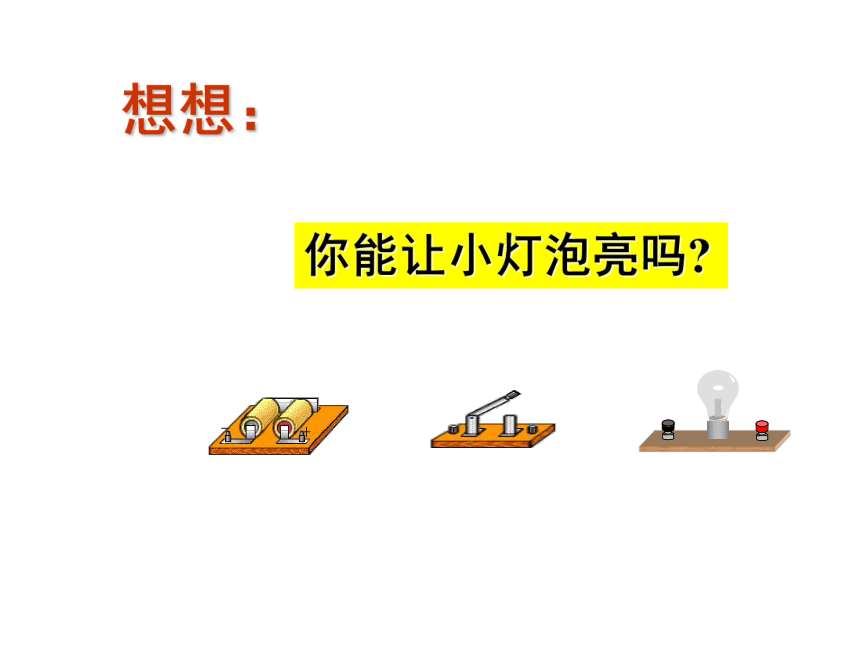

想想：
你能让小灯泡亮吗?

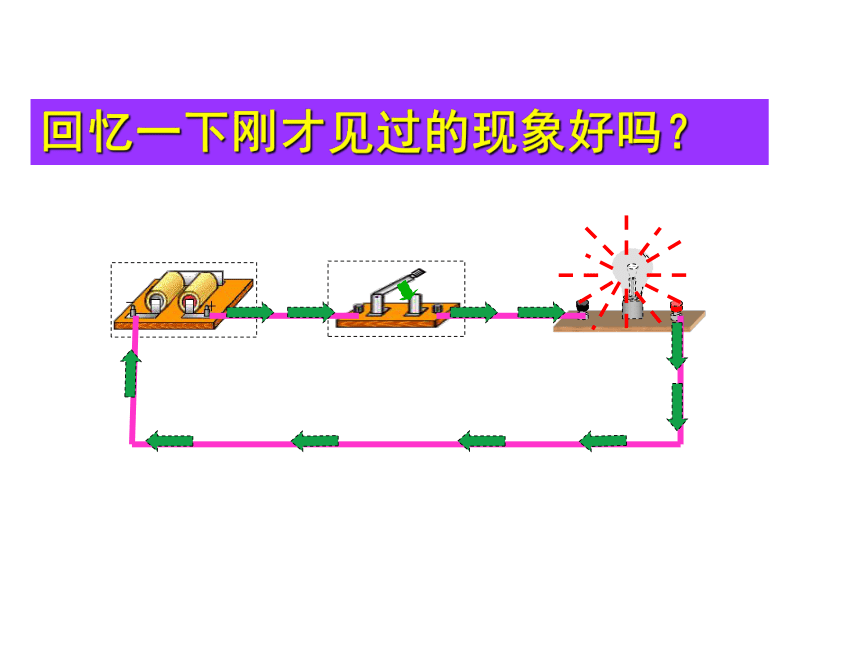

回忆一下刚才见过的现象好吗？
电路
通路
短路
断路
灯泡亮，电路通
灯泡不亮，电路不通
灯泡不亮，灯泡不通

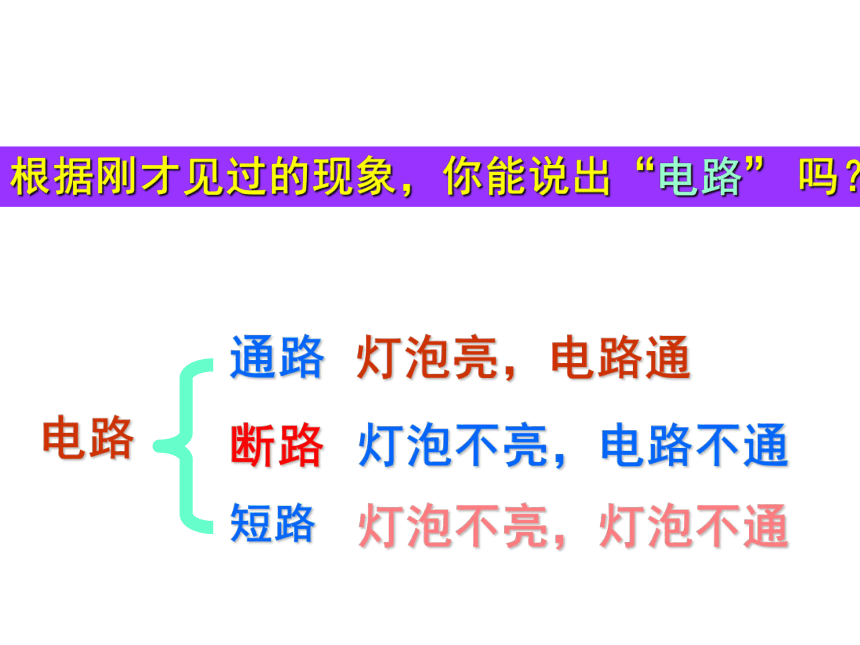

根据刚才见过的现象，你能说出“电路” 吗？

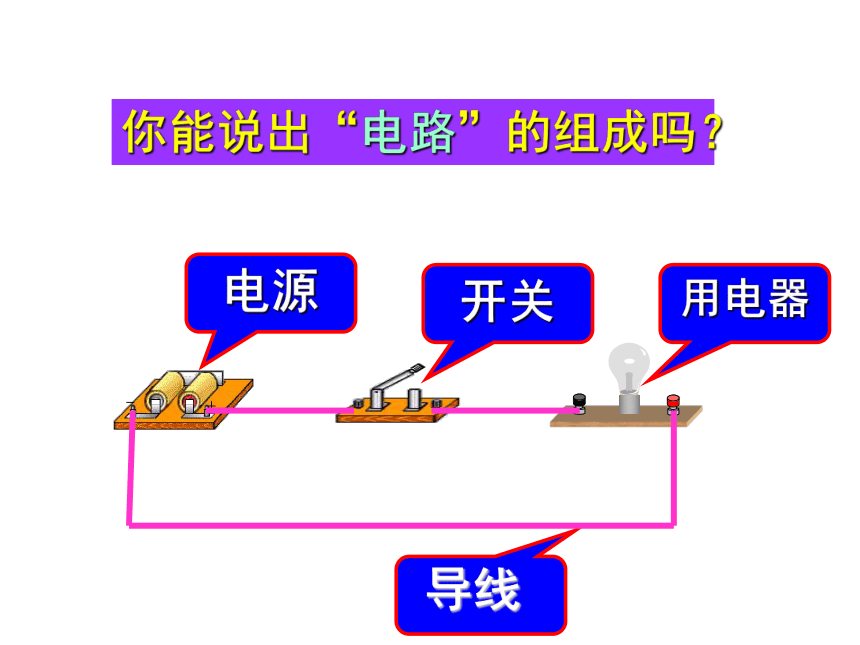

你能说出“电路”的组成吗？
电源
开关
用电器
用电器
开关
导线
电源

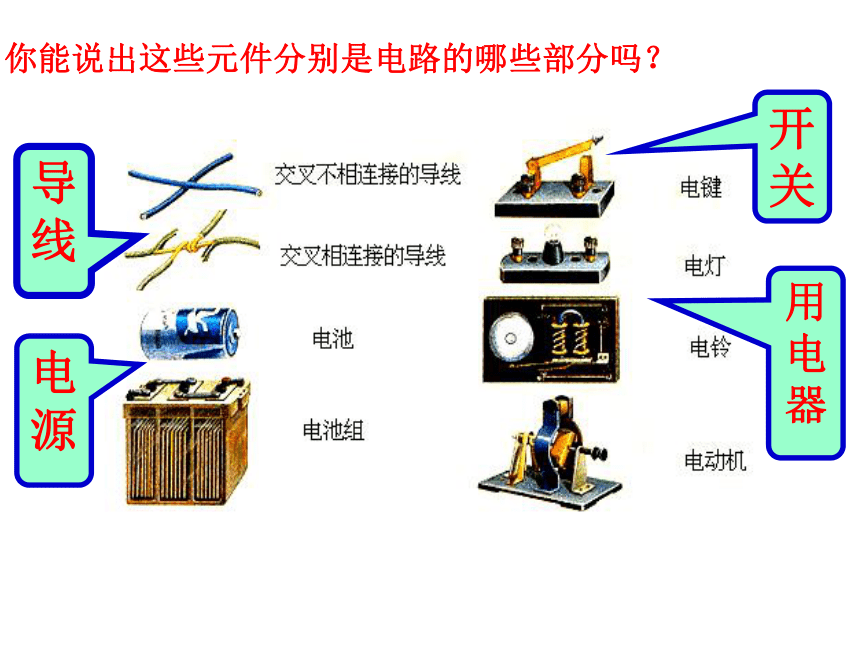

你能说出这些元件分别是电路的哪些部分吗？

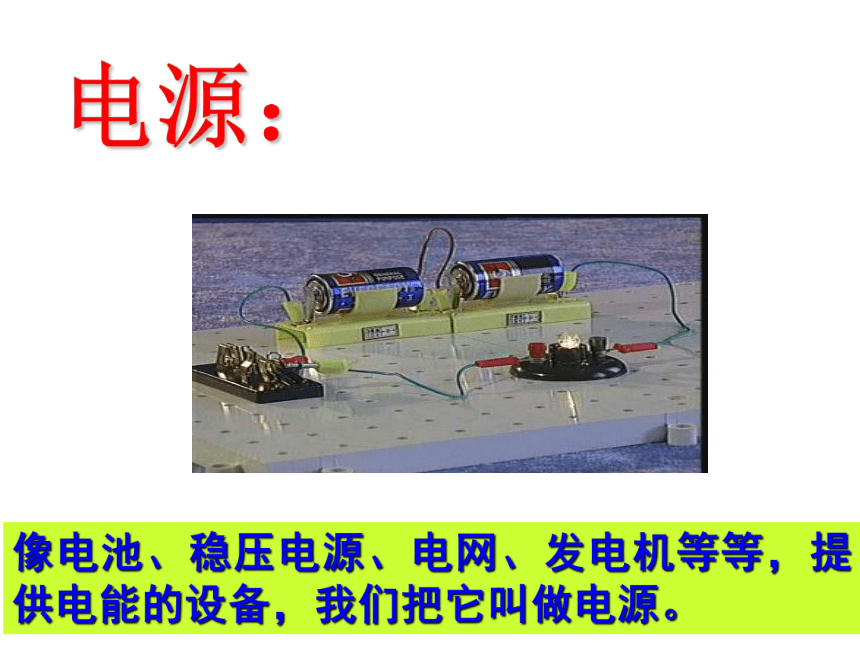

像电池、稳压电源、电网、发电机等等，提供电能的设备，我们把它叫做电源。
电源：

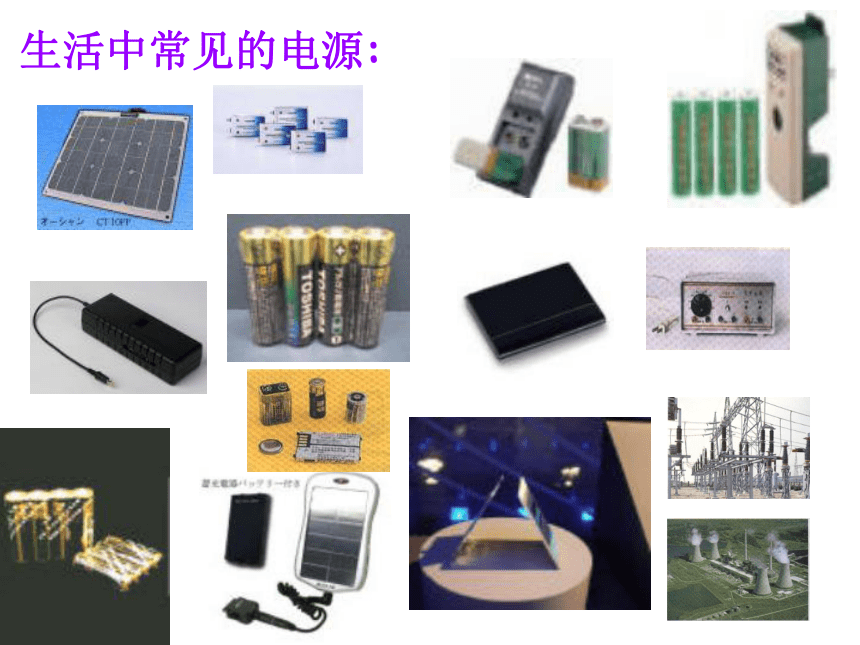

生活中常见的电源:
生活中常见的用电器：
像上面这一类能够控制电路通断的元件，我们把它叫开关。
开关：

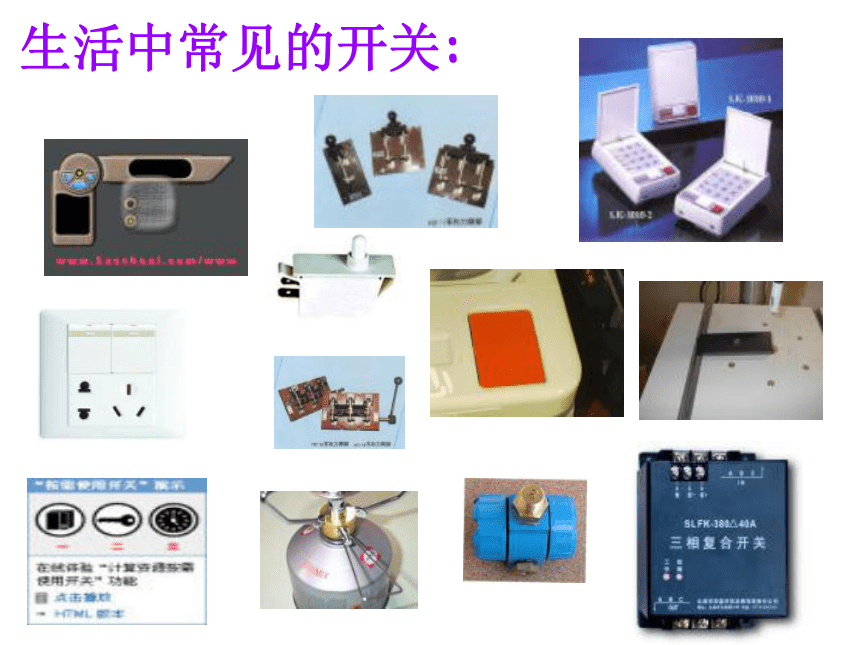

生活中常见的开关:
像这种专门传输电能、连接电路的元件，
我们把它叫导线。
导线：
生活中常见的导线:
电路组成元件多种多样，
画图时画原图的方法，既麻烦又不便，
所以常用符号来表示．
常见电路符号
电路图的画法：
注意：①要用统一规定的符号；
②要简洁、整齐。
（1）必须用规定的电路元件符号，不能随意乱画；
（2）连线要横平竖直，避免交叉；
（3）在线路的连线交叉点上，用实心点表示交叉相连；
（4）不要连成开路或短路的情况，连接实物图时导线应接在各元件的接线柱上，不能接在导线中间。
电流在电路中与人在路上走一样
吗？有没有方向 呢？
二极管:
（2）一个完整的电路是由______________________组成。
（3）电路中电流的方向是沿着
______________________方向流动的。
正极 → 用电器 → 负极
电源 、用电器 、 开关 和导线
电源
持续电流
1.下列电路完整无缺的是（ ）
（A）
（B） （C） （D）
D
试一试
a图
C图
b图
试一试
2.下列电路图正确吗？
错误
错误
错误
通
短
断

3.如图所示，若断开开关S2 、闭合开关S1 ，则电路是（ ）路；若只闭合开关S2 ，则电路是（ ）路；若断开开关S 1 、S2 ,则电路是（ ）路。
试一试
动手动脑学物理:
[思考]：如图连接电路时，电动机会转动吗？ 怎样正确连接电路？
动手动脑学物理
动手动脑学物理：
[观察]：家用手电筒的电路结构是怎样的？
您知道生活中的电路吗?
家庭电路
集成电路:
组成
本节知识归纳
电路图
电流方向
