人教版七年级地理上册第1章第4节地形图的判读 (2)(共32张PPT)

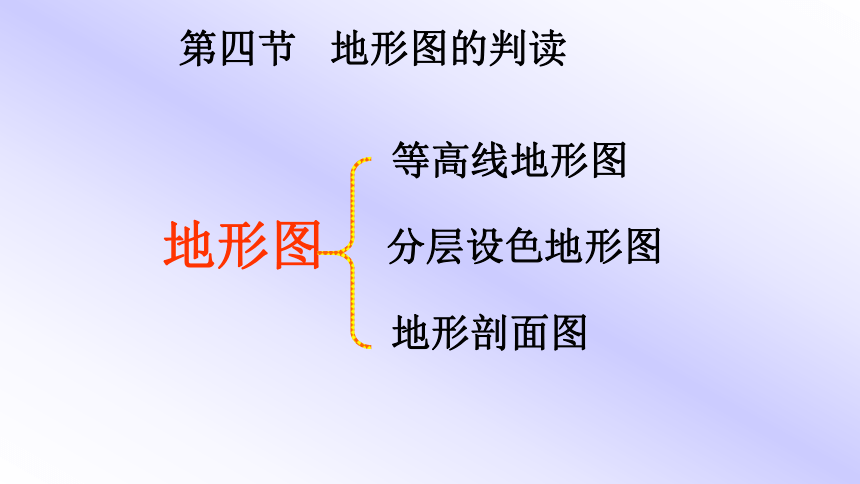

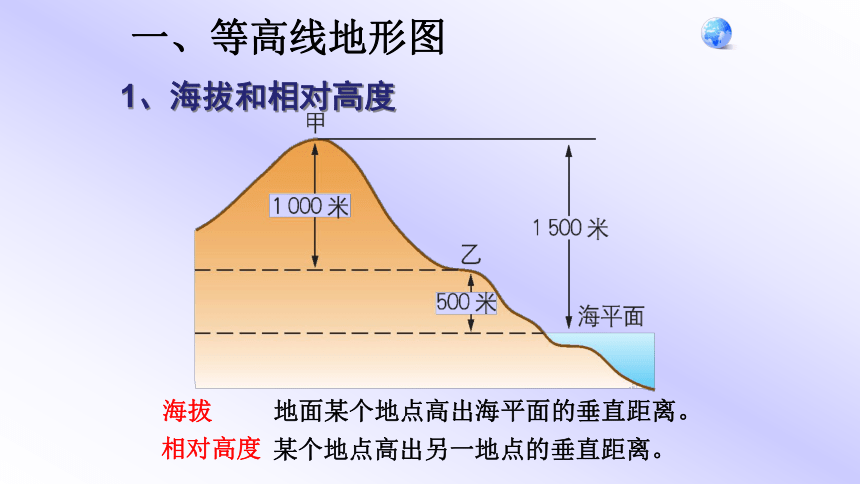

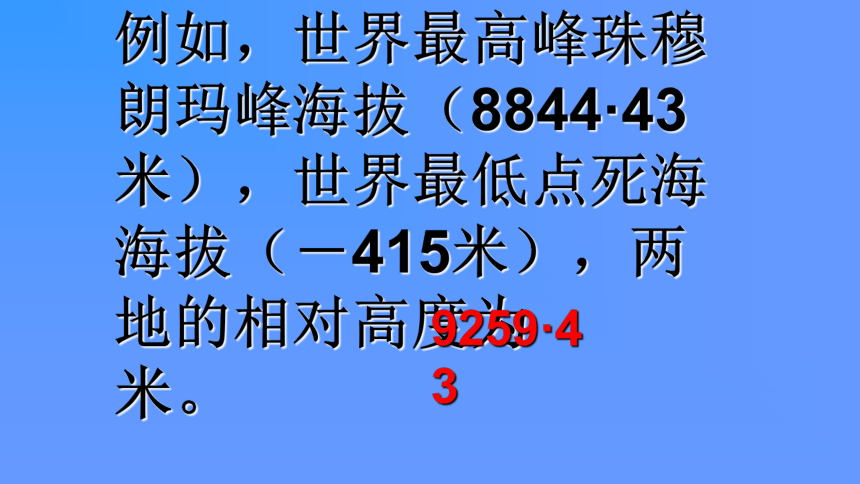

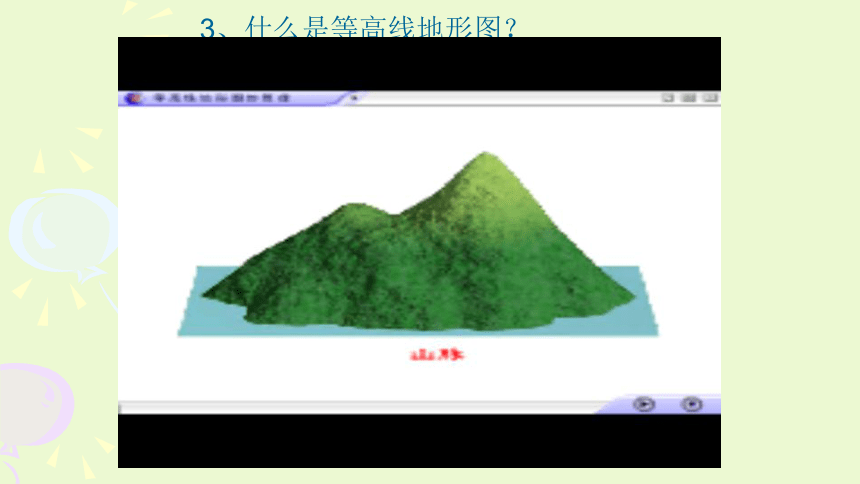

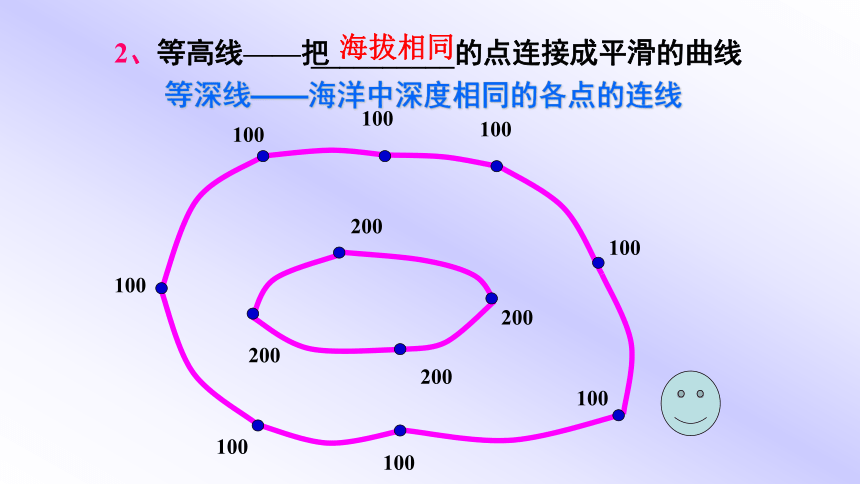

课件32张PPT。第四节 地形图的判读地形图等高线地形图分层设色地形图地形剖面图1、海拔和相对高度海拔地面某个地点高出海平面的垂直距离。 相对高度某个地点高出另一地点的垂直距离。一、等高线地形图例如，世界最高峰珠穆朗玛峰海拔（8844·43米），世界最低点死海海拔（－415米），两地的相对高度为 米。9259·432、等高线——把 __________的点连接成平滑的曲线100100100100100100100100200200200200等深线——海洋中深度相同的各点的连线海拔相同3、什么是等高线地形图？等高线地形图的原理.swf缓坡陡坡4、等高线分布的疏密与坡度陡缓有什么关系？ 坡陡——等高线密集，
坡缓——等高线稀疏。

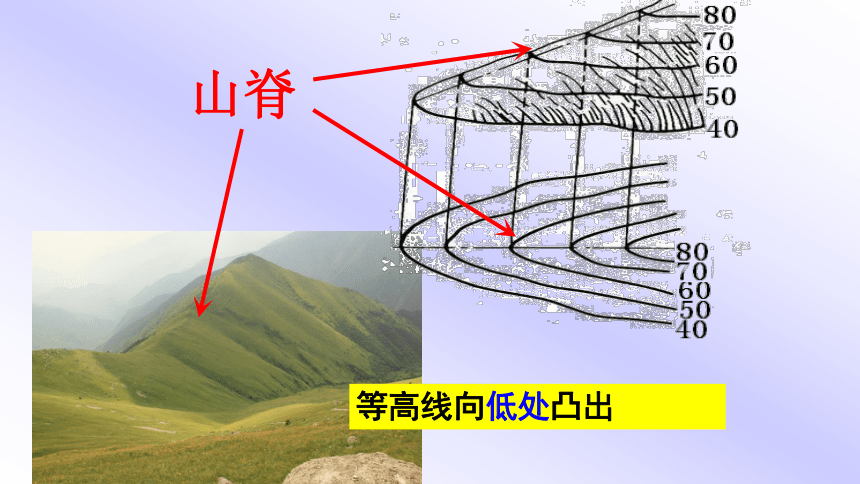

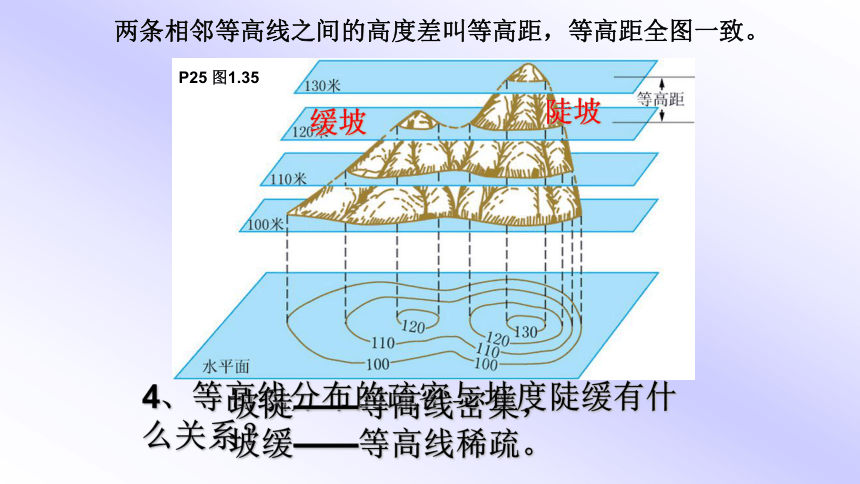

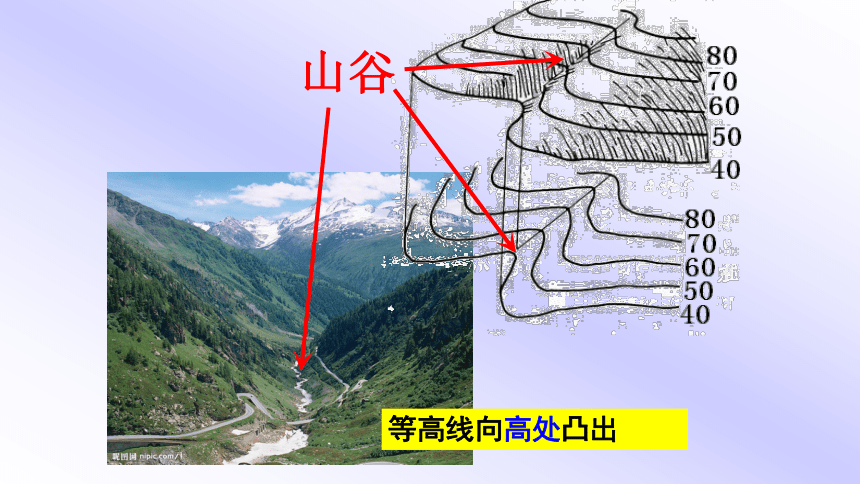

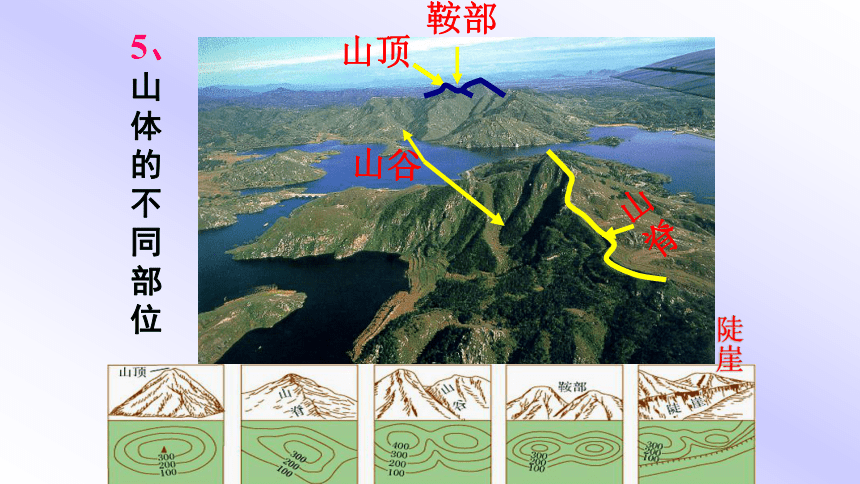

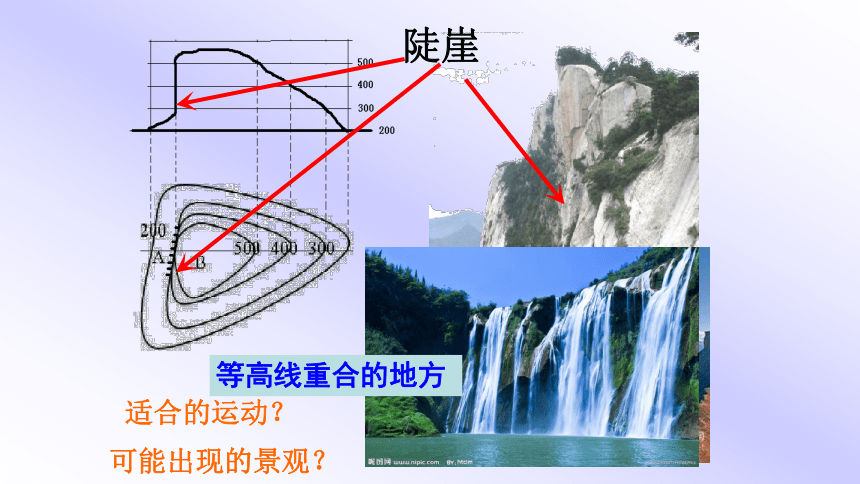

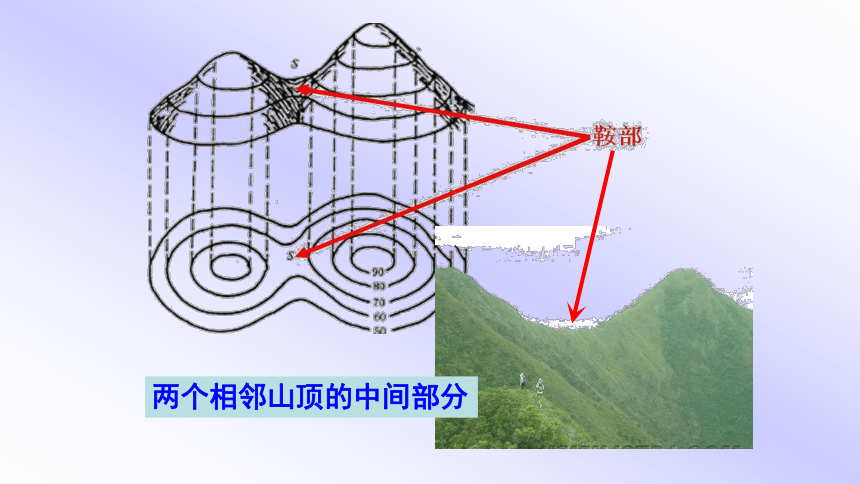

两条相邻等高线之间的高度差叫等高距，等高距全图一致。P25 图1.355、山体的不同部位山顶山脊鞍部山谷陡崖山顶等高线闭合，中间高四周低▲山脊等高线向低处凸出山谷等高线向高处凸出两个相邻山顶的中间部分陡崖等高线重合的地方适合的运动？ 可能出现的景观？小结：山顶—山脊—鞍部—山谷—陡崖—等高线闭合，数值中间高四周低。 等高线弯曲部分由高处向低处凸。 等高线弯曲部分由低处向高处凸 位于两山顶之间的部位。 多条等高线重合的地方。 巩固练习请在下图填上“山脊”或“山谷”


___________________ __________________ __________________ ________________

山脊山脊山谷山谷A山顶B盆地“小试牛刀”——抢答等高线图代表的山体部位C山谷D山脊CDE陡崖 寻宝揭秘：宝藏1，最高山峰在__,海拔约______米。
宝藏2，攀岩场在____。
宝藏3，山谷___。
宝藏4,盆地在______。
5、登上D点， ______路线更轻松。 （ ①, ②）
山顶鞍部山脊盆地陡崖山谷JD400-450CF②B学以致用 一、读下图（单位：米），回答下列问题。1.上面四幅等高线地形图中,表示山脊的是
A.甲 B.乙 C.丙 D.丁
2.甲、乙两地中可能有河流出现的是
A．甲地 B.乙地 C.都不可能 D.都可能BA小结1.海拔和相对高度
计算方法
2.等高线和等高距
3.什么是等高线地形图
4.等高线分布的疏密与坡度陡缓有什么关系
5.山体的不同部位
二、分层设色地形图按照越高越亮或者越深越暗的原则,在不同的等高线之间,着上不同的颜色,可以一目了然的看出地面的高低形态和海底的起伏状况 .这种地图就叫做______________。分层设色地形图什么是分层设色地形图？丘陵山地高原平原盆地五种基本地形 高原：海拔较高（500米以上）地面起伏不大，
边缘比较陡峻。平原：海拔在200米以下、地面起伏小、平坦广阔的地形。丘陵：海拔较低，坡度较缓，相对高度不超过200米、崎岖不平的地形区。山地：海拔在500米以上、崎岖不平、坡度陡，沟谷深的地形区 盆地：中间低、但较平坦、四周相对较高地形区。 五种基本地形比较三、地形剖面图A--B的剖面图100-100300.....【根据地形剖面图绘制原理，尝试完成书上第28页“活动”题】不低于100米不高于300米地形图等高线地形图分层设色地形图地形剖面图（根据等高线的形态区分地形种类以及山地的不同形态：山顶、鞍部、山脊、山谷、陡崖）（用不同的颜色
表示地势的高低
起伏状态）——最直观的地形图
