人教版地理七年级上册1.4地形图的判读 课件共36张PPT

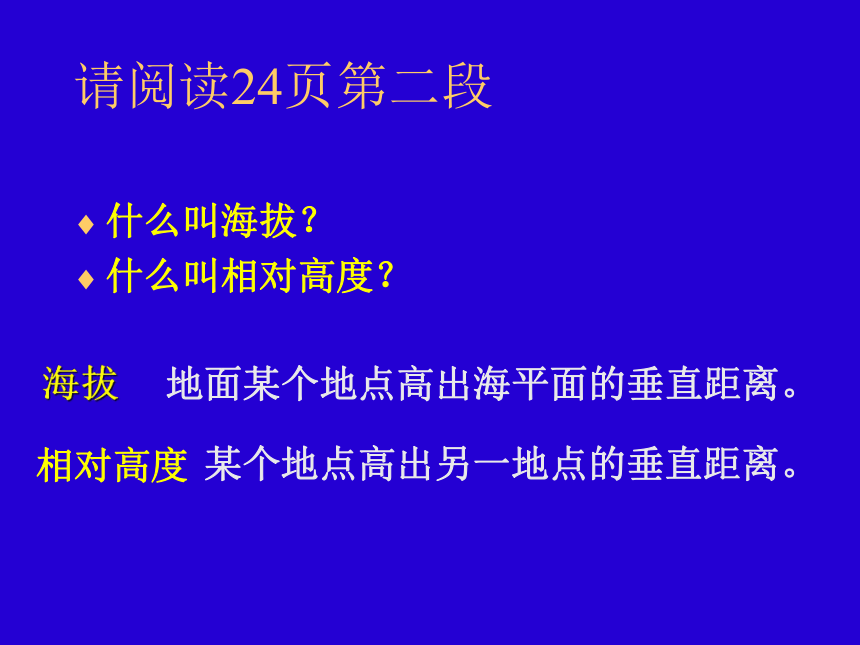

课件36张PPT。第四节 地形图的判读在世界最高峰珠穆朗玛峰的山脚下，一位藏族老人对他的孙子说：“这是我见到的最高的山峰，它至少有4000米。”“不对，爷爷说的不对，书上说珠穆朗玛峰的高度是8844米。”想一想：请阅读24页第二段什么叫海拔？

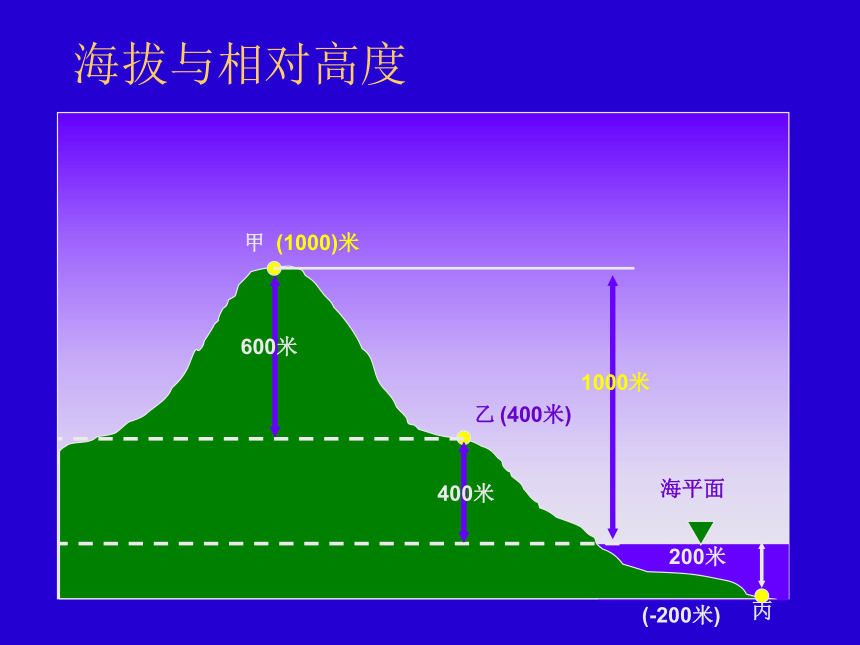

什么叫相对高度？海拔地面某个地点高出海平面的垂直距离。 相对高度某个地点高出另一地点的垂直距离。海拔与相对高度1000米(1000)米400米600米200米(400米)(-200米)思考：海拔和相对高度的关系

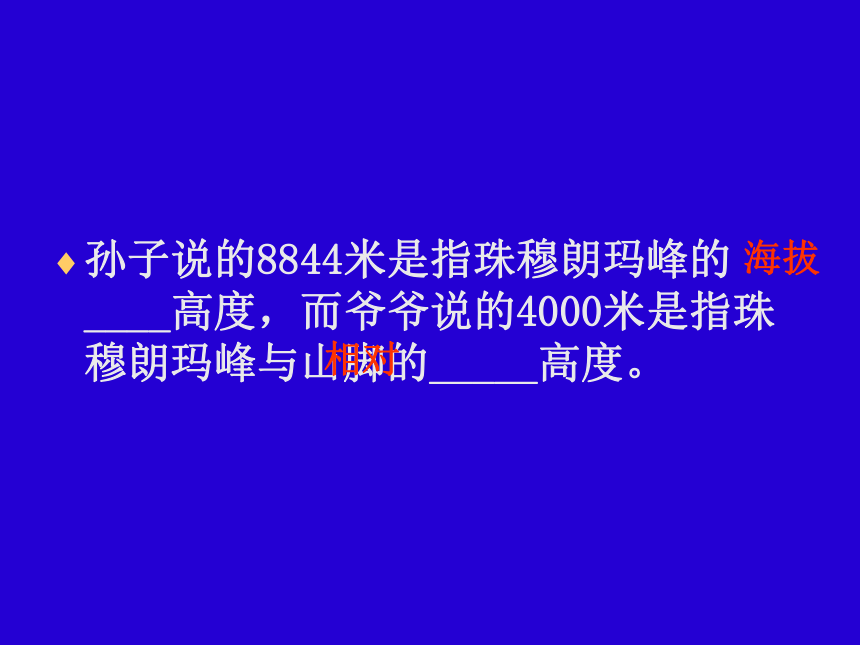

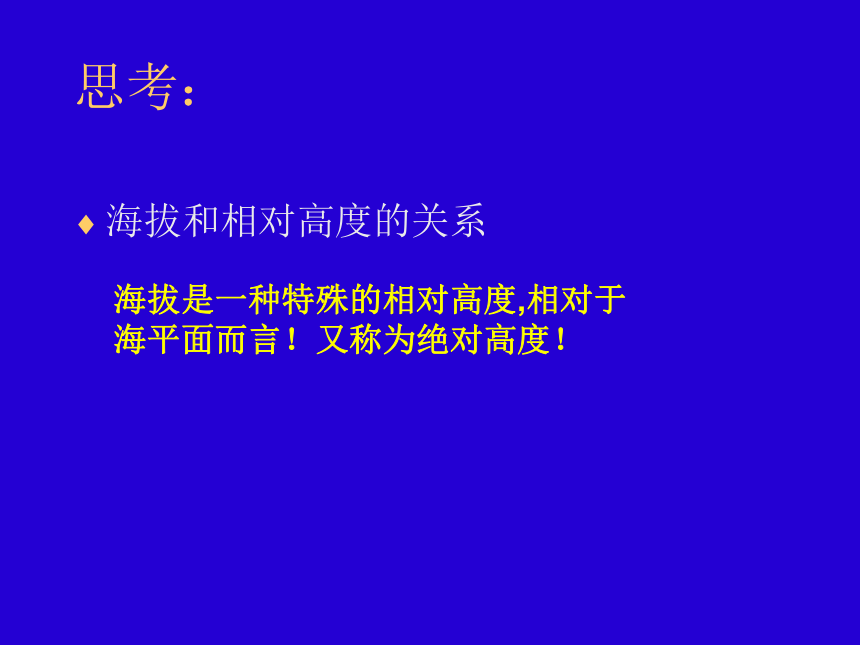

海拔是一种特殊的相对高度,相对于海平面而言！又称为绝对高度！孙子说的8844米是指珠穆朗玛峰的____高度，而爷爷说的4000米是指珠穆朗玛峰与山脚的_____高度。

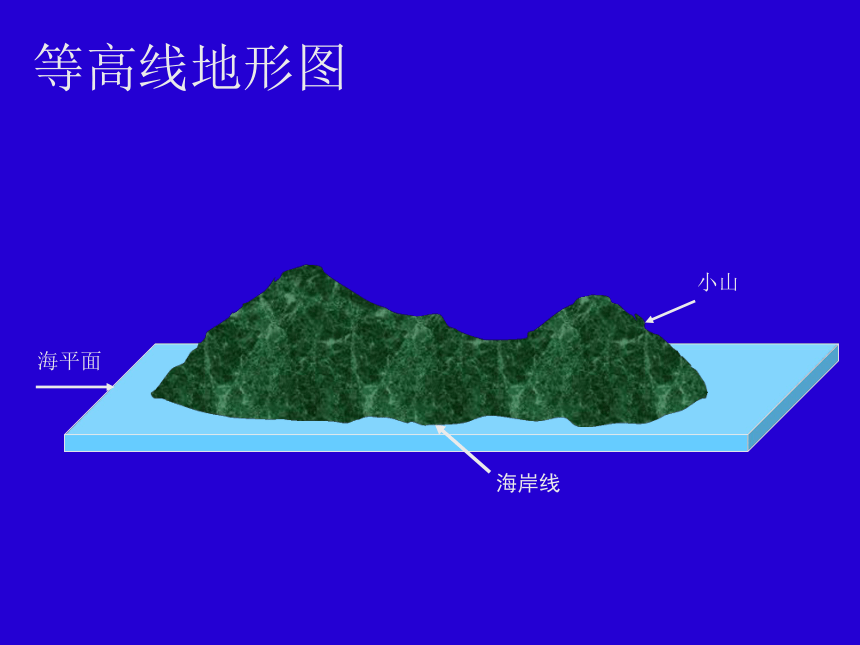

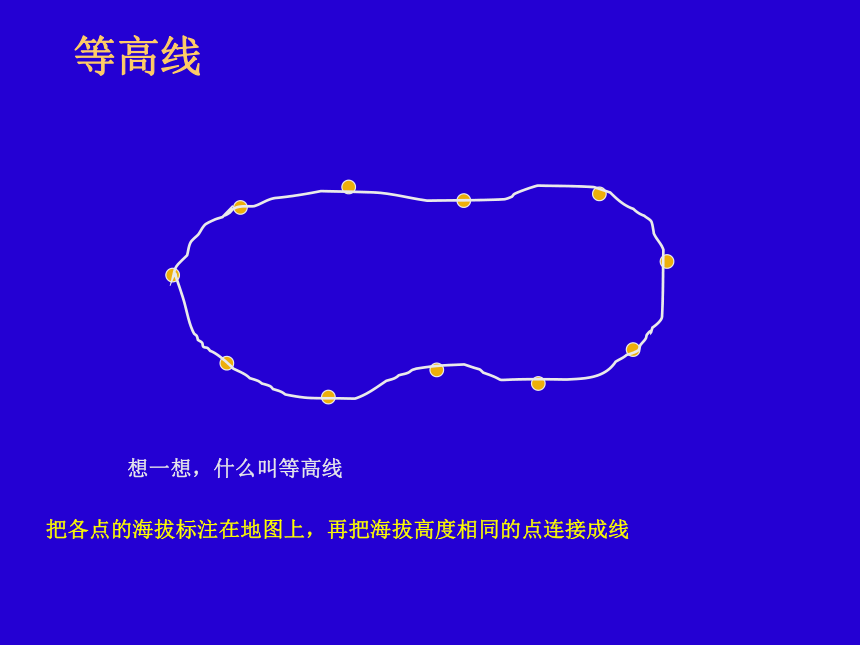

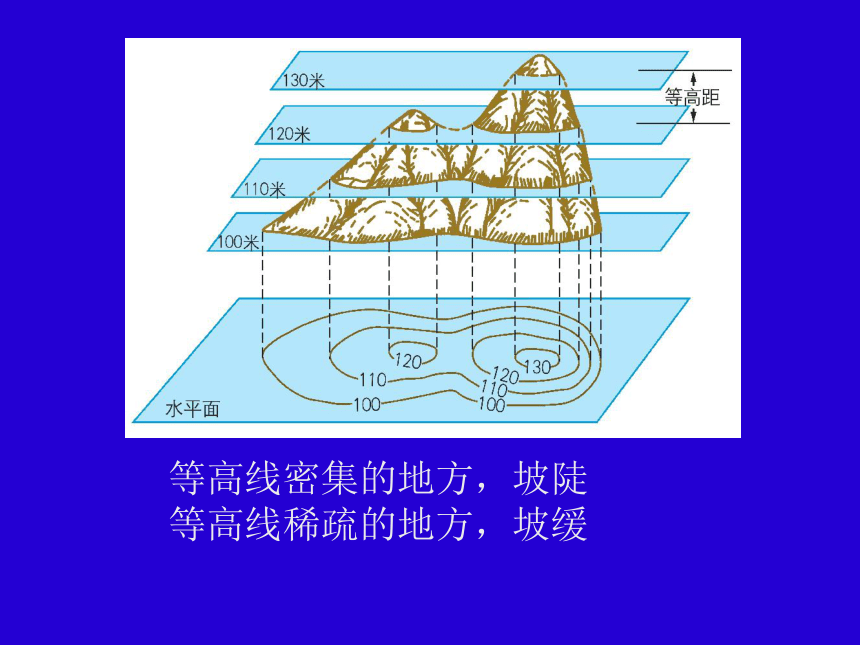

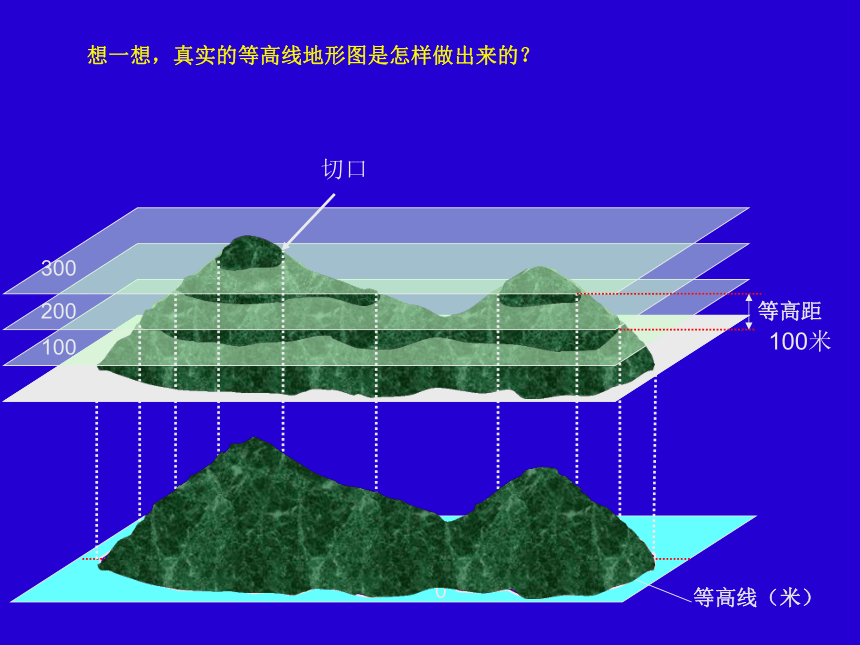

海拔相对1001001001001001001001002002002002002002001501501501501501501501501001001002、等高线等高线想一想，什么叫等高线把各点的海拔标注在地图上，再把海拔高度相同的点连接成线海岸线海平面小山等高线地形图0100200300等高距100米0100200300等高线（米）切口想一想，真实的等高线地形图是怎样做出来的？等高线密集的地方，坡陡

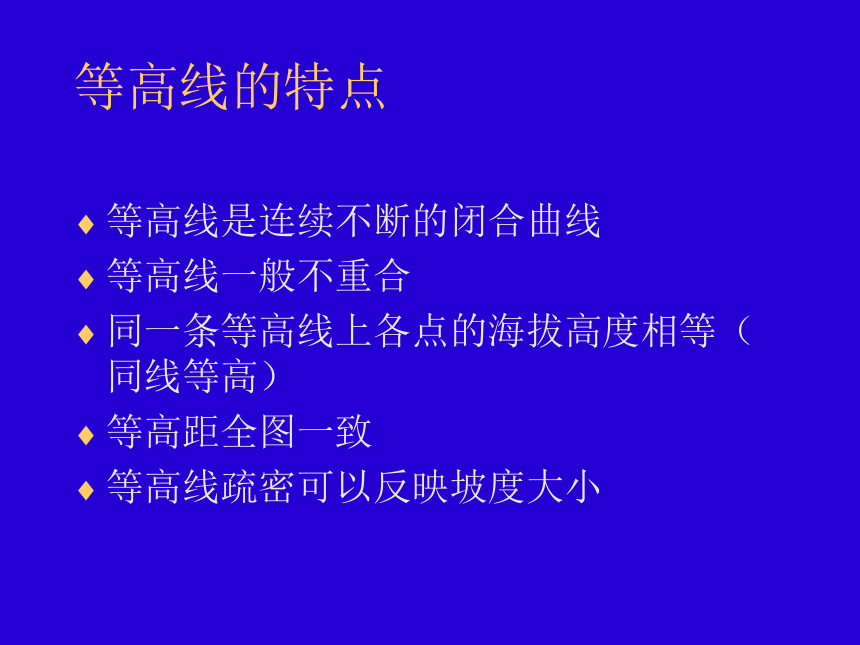

等高线稀疏的地方，坡缓等高线的特点等高线是连续不断的闭合曲线
等高线一般不重合
同一条等高线上各点的海拔高度相等（同线等高）
等高距全图一致
等高线疏密可以反映坡度大小山峰：等高线闭合，数值从中间向四周逐渐降低。山峰山脊山脊：等高线的弯曲部分向低处凸出。
山脊山谷山谷：等高线的弯曲部分向高处凸出
山谷鞍部鞍部：两山顶之间相对低洼的地方 陡崖陡崖：等高线重合的地方 陡崖试一试 在图中找出山顶、山脊、山谷及陡崖。山峰山脊山谷陡崖鞍部B、说出地形各部位的名称▲区分山脊和山谷山谷山脊“高谷低脊”山顶：等高线闭合，中间数值高，四周数值低，数值由中心向四周逐渐降低。
向低凸出是山脊。
向高凸出为山谷。
鞍部：两个山顶之间形似马鞍的低地。
等高线重叠是陡崖。等深线把海洋中深度相同的各点连接成线，叫做等深线。
等深线所标注的深度可以看出海洋的深浅。
等深线的疏密可以看出海底坡度大小。分层设色地形图按照越高越亮或者越高越暗的原则，在不同
的等高线之间,着上不同的颜色，可以一目
了然的看出地面的高低形态和海底的起伏
状况。这种地图就叫做______________。分层设色地形图—— 中央电教馆资源中心 ———— 中央电教馆资源中心 ——五种地形类型的对比2000-
3000米
较小1000米
以上
很大500-
1000米
较大不定
较小200米
以下
很小—— 中央电教馆资源中心 ——地形剖面图西东想一想，地形剖面图的作用和意义可以直观地表示地面上沿某一方向地形的起伏状况完成28页活动题做法：
从剖面线与各等高线的交点向下作垂线
在垂线与相应高度的平行线的交点上，点上圆点
将相邻的圆点用平滑的曲线连接起来地形剖面图3002001000-100-200
