教科版九年级上册物理 第六单元 综合与测试 课件 (18张PPT)

课件18张PPT。电功率复习课 自然界有各种各样的能量，你能说出它们吗？

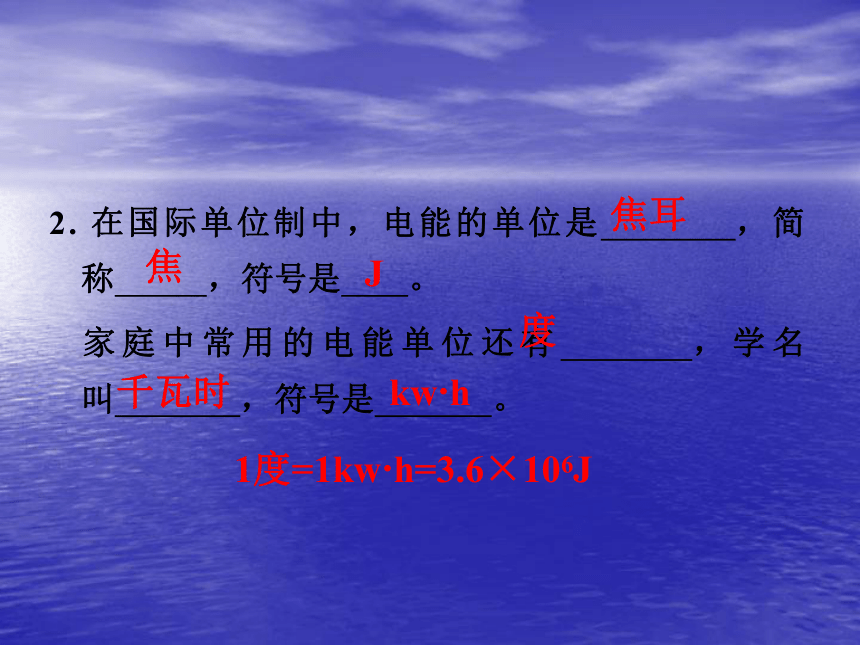

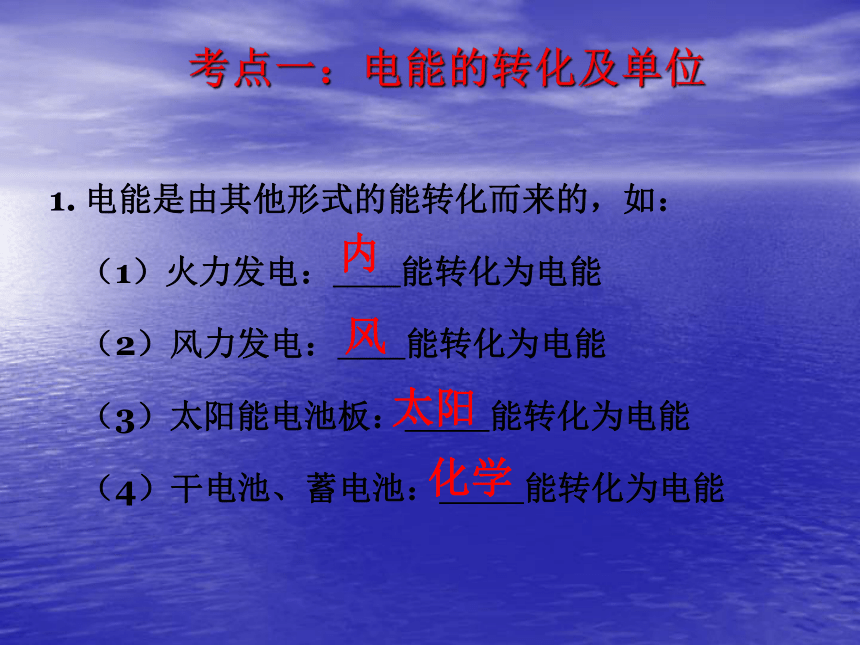

相互转化1. 电能是由其他形式的能转化而来的，如：（1）火力发电： 能转化为电能（2）风力发电： 能转化为电能（3）太阳能电池板： 能转化为电能（4）干电池、蓄电池： 能转化为电能内风太阳化学考点一：电能的转化及单位2. 在国际单位制中，电能的单位是 ，简称 ，符号是 。
家庭中常用的电能单位还有 ，学名叫 ，符号是 。

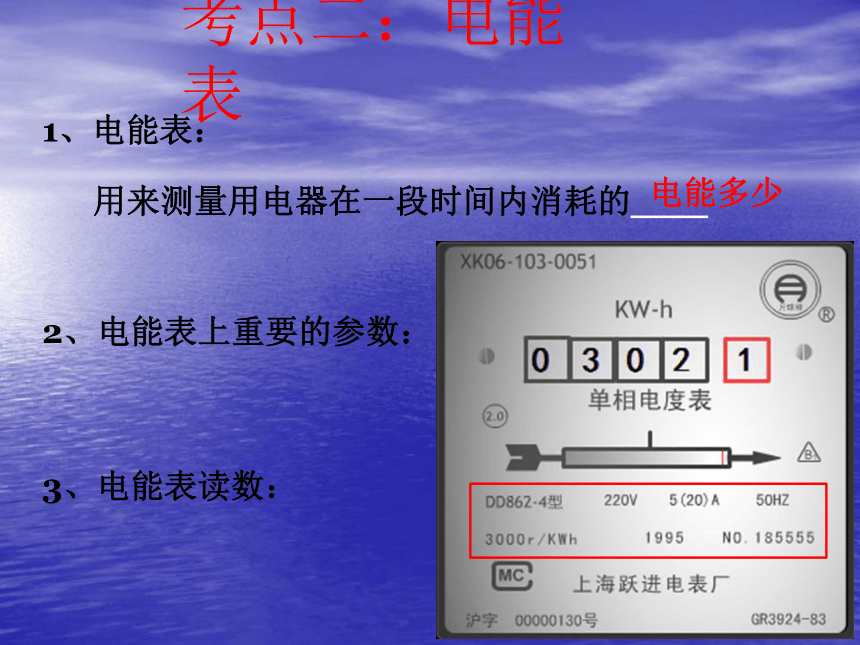

1度=1kw?h=3.6×106J焦耳焦J度千瓦时kw?h考点二：电能表1、电能表：
用来测量用电器在一段时间内消耗的＿＿

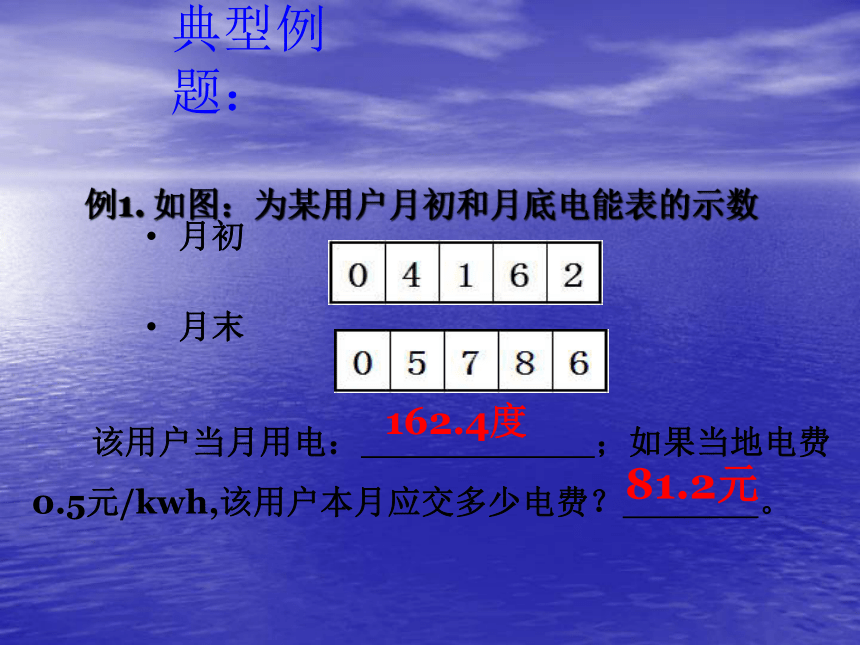

2、电能表上重要的参数：3、电能表读数：电能多少例1. 如图：为某用户月初和月底电能表的示数月初
月末

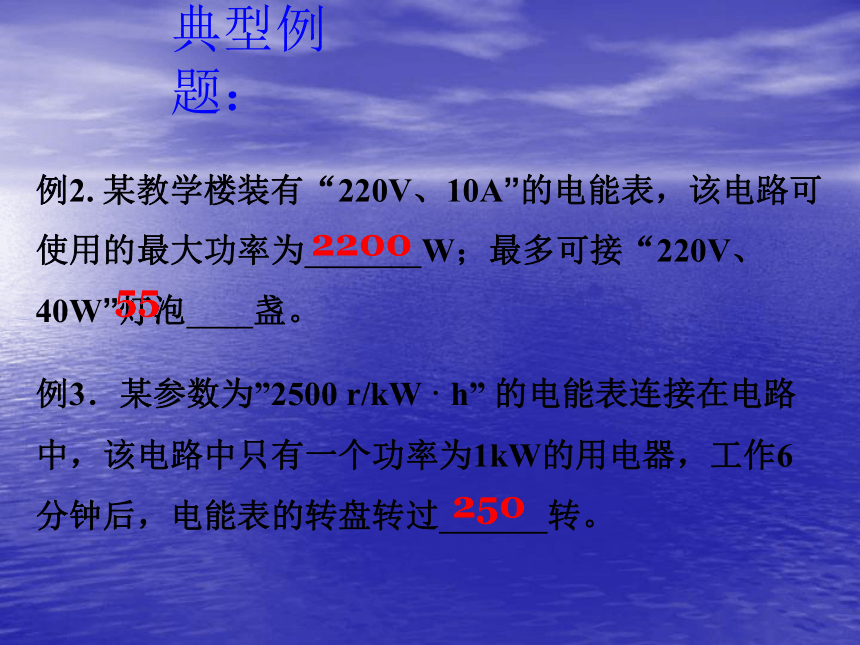

该用户当月用电： ；如果当地电费0.5元/kwh,该用户本月应交多少电费？ 。162.4度81.2元典型例题：例2. 某教学楼装有“220V、10A”的电能表，该电路可使用的最大功率为 W；最多可接“220V、40W”灯泡 盏。 例3．某参数为”2500 r/kW· h” 的电能表连接在电路中，该电路中只有一个功率为1kW的用电器，工作6分钟后，电能表的转盘转过 转。典型例题：220055250考点三：电功率1.电功率(P)：
意义：
定义：
单位：瓦特, 简称瓦，符号 W
更大的单位——千瓦 符号：kW
1 kW=103W
表示用电器消耗电能的＿＿＿单位时间内消耗的电能快慢例1.下列说法正确的是（ ）
A. 用电器消耗的电能越多，电功率越大
B. 电功率小的用电器消耗的电能少
C. 千瓦时是电功率的单位
D. 1s内用电器消耗的电能越多，电功率越大例2．以下用电器中，电功率大约为1kW的是（ ）
A. 微波炉 B. 电冰箱 C. 电风扇 D. 电视机典型例题：DA灯泡发光的不同状态120V220V250VU实＝U额
P实＝ P额
正常工作 U实＜ U额
P实＜ P额
不正常工作 U实＞ U额
P实＞ P额
不正常工作
影响寿命考点四：额定功率和实际功率定义公式：
一般公式：
推导公式：

考点五：电功率的计算中考必考公式：R=U额2/ P额▲绝招▲典型例题：例1．一个标有“220V 40W”的日光灯，其额定电压为 V，额定功率为 W，电阻是 Ω，当正常发光时，它两端的电压为 V，其电流为 A，正常发光1h，消耗的电能为 kw?h，合 J，1kw?h的电能能让它正常发光 h；若将其接在110V的电压下使用，实际电压是 V，实际电流是 A，实际功率是 W。2204012102200.090.041.44 ×1052511o100.18实验目的：用电压表、电流表测小灯泡功率实验原理：p＝ 实验器材：电源、开关、灯泡、电压表、电流表、
滑动变阻器各一个，导线若干实验电路图：考点六：测量小灯泡的电功率U I考点五：测量小灯泡的电功率小灯泡的亮暗取决于＿＿＿＿＿＿结论：实际电功率典型例题：例1. 在“测量小灯泡电功率”的实验中．已知电源是两节新干电池，小灯泡的额定电压为2．5V。
(1)连接电路时，开关应 。
(2)请你用笔画线代替导线将图（甲）电路连接完整。
(3)闭合开关前，应先将滑动变阻器的滑片移到_____端。
若闭合开关后，发现小灯泡不亮，电流表指针偏转，电压表示数为0，原因可能 是 。
若发现电流表指针不动，而电压表有
明显偏转（示数较大），则电路中发生
故障的原因是 。 断开右灯被短路了灯断路了(4) 小明排除故障后，实验得到的数据如下表。在第1次实验中，
小灯泡两端电压为2V时，电流表示数如图（乙），则通过
小灯泡的电流为__ A，此时小灯泡的实际功率为_____W。(5) 由下表可知，小灯泡的额定功率为_____W；小灯泡的实际
功率随实际电压的增大而______(选填“增大”或“减小”)。典型例题：0.40.20.55增大（6）完成以上实验后，小明进一步测量并描绘出小灯泡的电流随电压变化的曲线如图（丙）所示，通过图像发现灯丝的电阻是变化的，这一现象表明： 。典型例题：（7）测量小灯泡的电功率的原理是利用公式 。 用 测小灯泡两端的电压，用 测通过小灯泡的电流；用 改变小灯泡两端的电压及通过它的电流，同时起到 的作用。这种测量方法叫做 法。小灯泡的电阻随温度的升高而增大P=UI电压表电流表滑动变阻器保护电路伏安谈谈您的收获
