教科版九年级上册物理 第四单元 综合与测试 课件 (18张PPT)

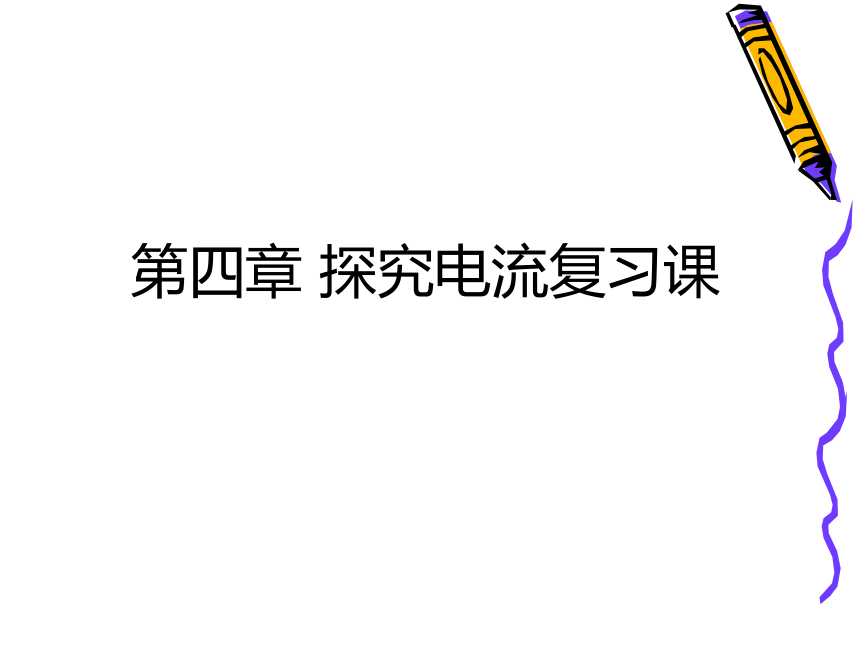

课件18张PPT。第四章 探究电流复习课联系中考

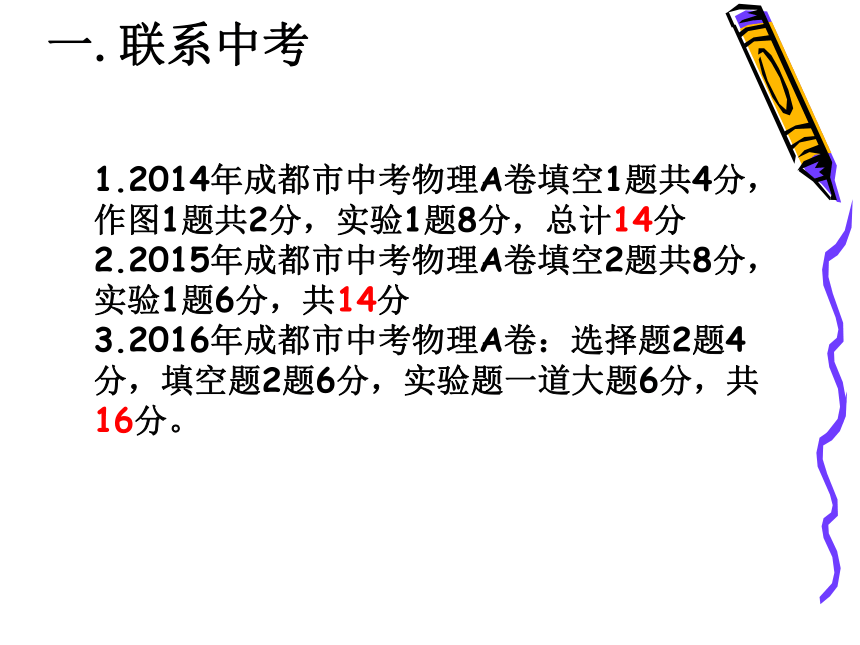

1.2014年成都市中考物理A卷填空1题共4分，作图1题共2分，实验1题8分，总计14分
2.2015年成都市中考物理A卷填空2题共8分，实验1题6分，共14分
3.2016年成都市中考物理A卷：选择题2题4分，填空题2题6分，实验题一道大题6分，共16分。

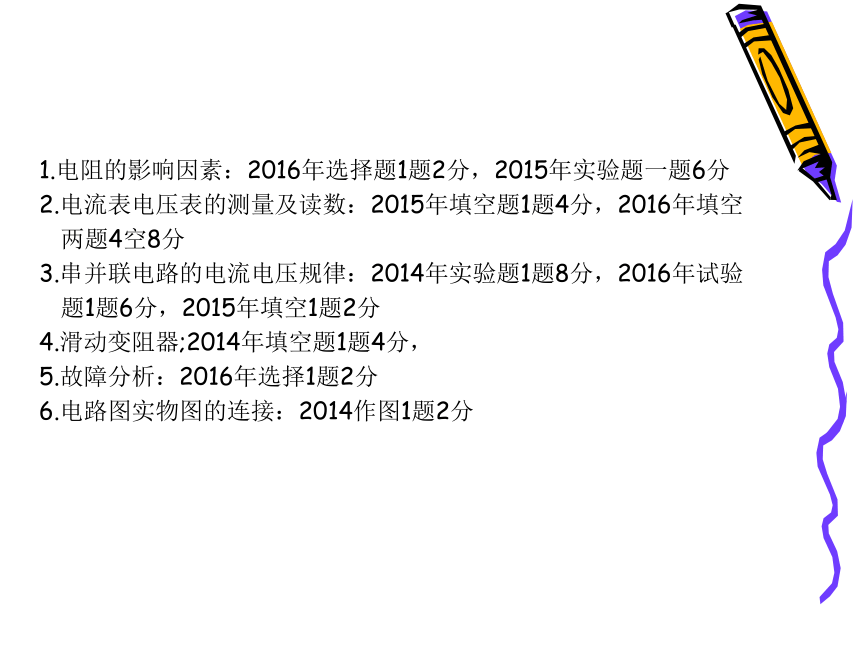

1.电阻的影响因素：2016年选择题1题2分，2015年实验题一题6分
2.电流表电压表的测量及读数：2015年填空题1题4分，2016年填空
两题4空8分
3.串并联电路的电流电压规律：2014年实验题1题8分，2016年试验
题1题6分，2015年填空1题2分
4.滑动变阻器;2014年填空题1题4分，
5.故障分析：2016年选择1题2分
6.电路图实物图的连接：2014作图1题2分

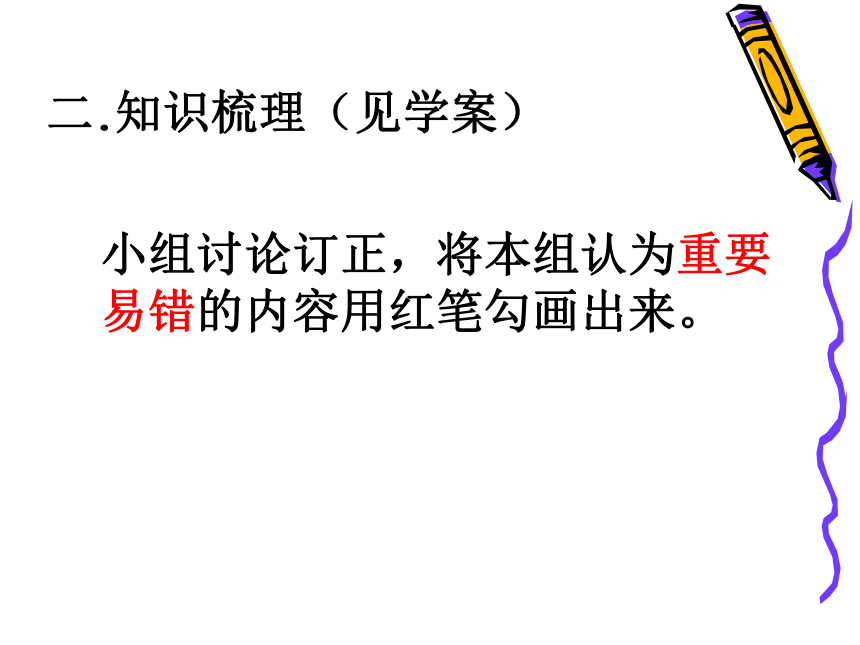

小组讨论订正，将本组认为重要易错的内容用红笔勾画出来。二.知识梳理（见学案）三.典题精析

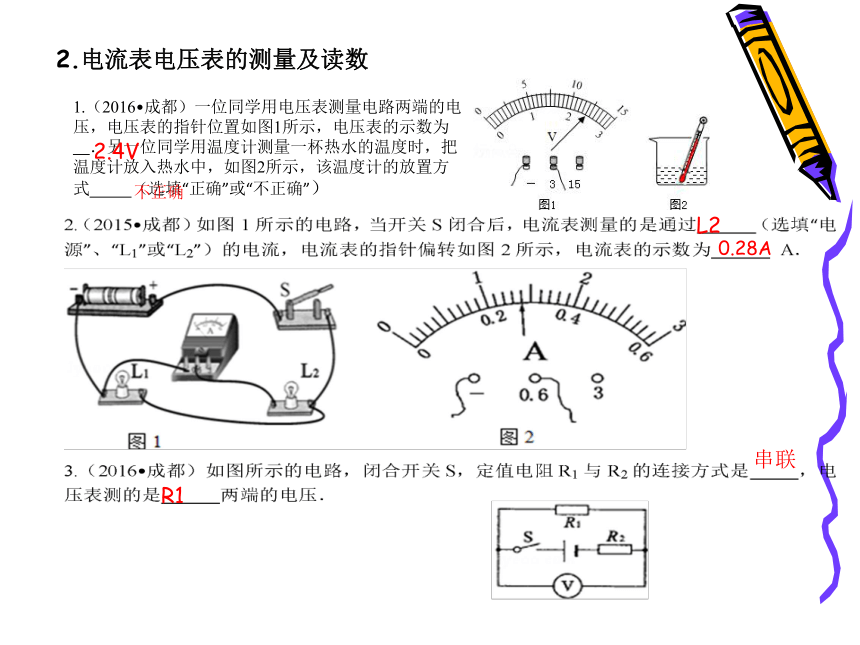

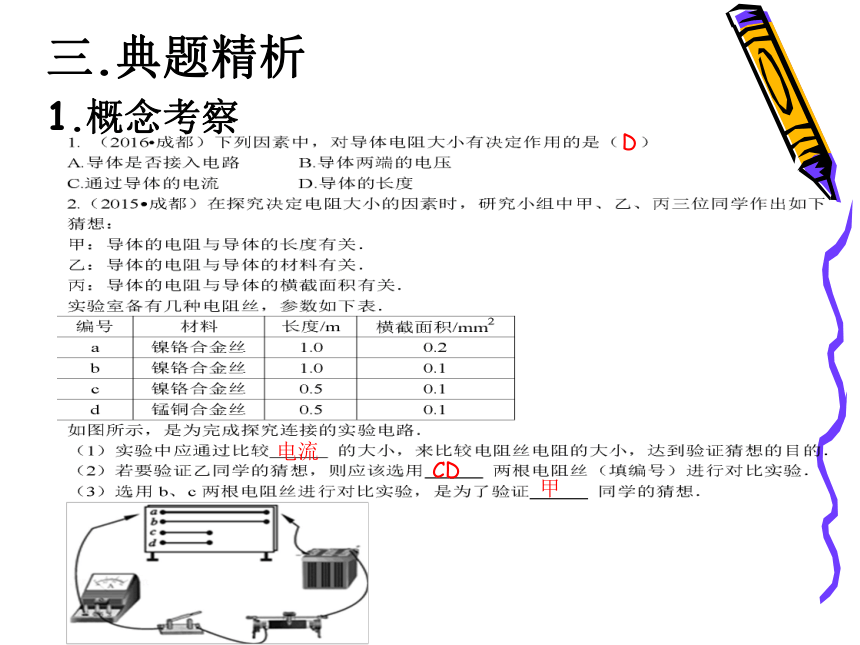

1.概念考察D电流CD甲CA2.电流表电压表的测量及读数1.（2016?成都）一位同学用电压表测量电路两端的电压，电压表的指针位置如图1所示，电压表的示数为　 　．另一位同学用温度计测量一杯热水的温度时，把温度计放入热水中，如图2所示，该温度计的放置方式　 　（选填“正确”或“不正确”）
?2.4V不正确L20.28A串联R1BD3.串并联电路的电流电压规律4.滑动变阻器

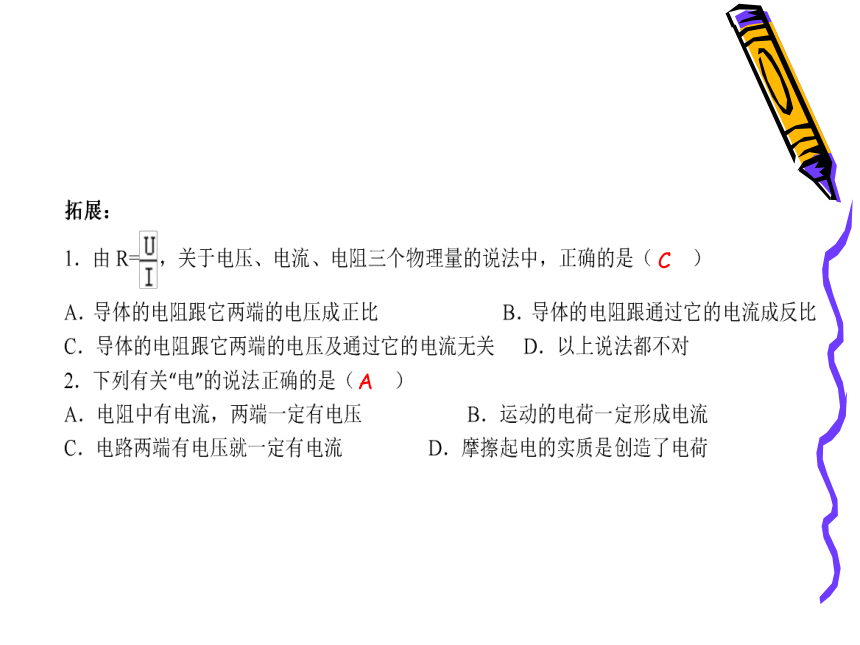

拓展
1．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，
则下列接法正确的是（　　）
A．M接A，N接B B．M接C，N接D C．M接C，N接B D．M接A，N接D5.故障分析6.电路图的链接1818小结：通过这节课学习，你学到了什么？
