教科版九年级上册物理 3.3 电路的连接 课件 (18张PPT)

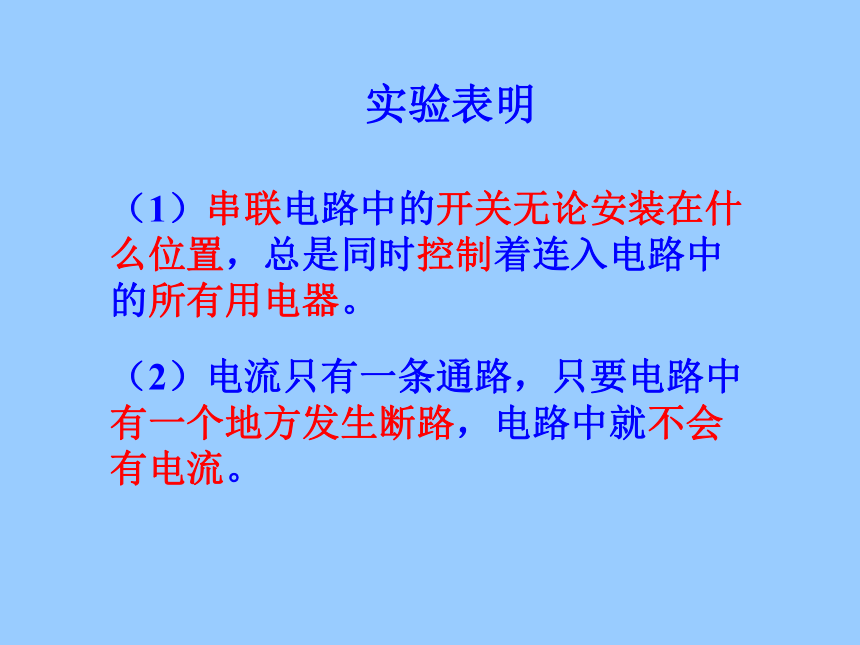

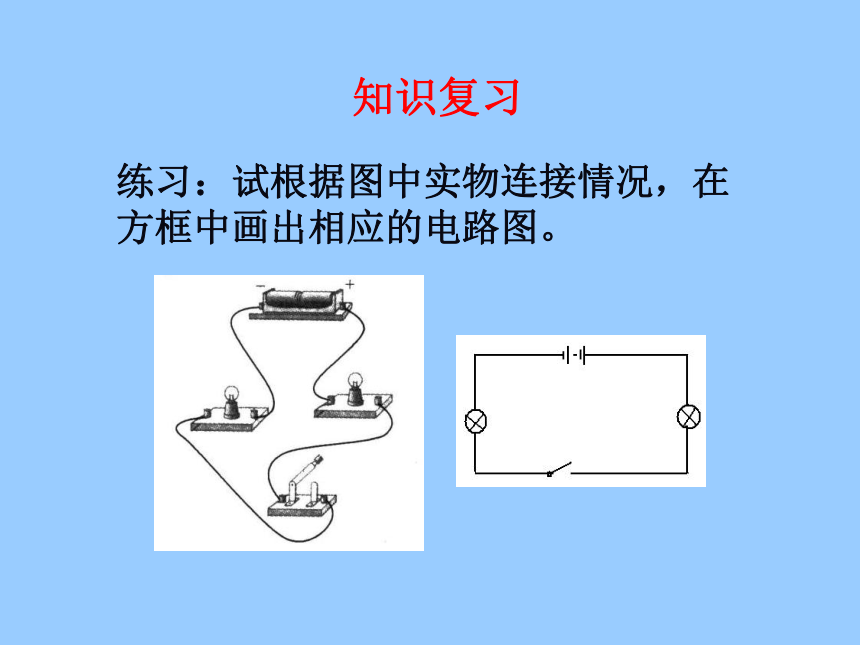

课件18张PPT。电路的连接练习：试根据图中实物连接情况，在方框中画出相应的电路图。知识复习课堂引入 夜晚的彩灯五光十色，引人遐思。这一串串彩灯是怎样连接的？道路两旁一排排的路灯又是怎样连接的？ 现有电池、两只灯泡、两个开关和一些导线，试着把它们连接起来，让两只小灯泡都能亮起来。画出电路图，和同学进行交流，看有几种不同的连接方式。实验探究：让两只灯泡都亮起来一、串联电路L1L2S 两个小灯泡依次相连，然后接到电路中，我们说这两个小灯泡是串联的。根据实物图画电路图串联实验探究：连接串联电路ACB（1）在你连接的串联电路中，改变开关位置，如分别接在上图中A、B、C的位置，闭合或断开开关，灯泡的发光情况会怎样？（2）如果取下一个小灯泡后闭合开关，另一个小灯泡还能发光吗？实验表明（1）串联电路中的开关无论安装在什么位置，总是同时控制着连入电路中的所有用电器。（2）电流只有一条通路，只要电路中有一个地方发生断路，电路中就不会有电流。二、并联电路 两个小灯泡的两端分别连在一起，然后并列接到电路中，我们说这两个灯泡是并联的。L1L2S并联根据实物图画电路图MNS分支点：干路：支路：在并联电路中，用电器之间的连接点M和N叫做电路的分支点。电源两极到两个分支点的部分电路是干路。两个分支点间的各条电路是支路。实验探究：连接并联电路 你能给一个模型房子布线吗？两个房间中，各有一个开关和一盏电灯，所有电灯共用一组电池。试画出电路图。注意（1）在并联电路中，每个用电器都在各自的支路上，电流有多条通路。（2）电路支路有一个地方发生断路，电路的其他支路仍会有电流，因此只有干路上的开关才能控制所有用电器。灯泡L1和灯泡L2的连接方式是：串联串联并联并联判断组合电路：三、组合电路和集成电路集成电路：通过串联和并联组合的方式连接的元器件。构接数千万个电子元件的单晶片 不论集成电路如何复杂，如何神秘，串联、并联电路都是构成复杂电路的重要基本单元。你知道吗？
我们家里的用电器大都是并联的。你知道这是为什么吗？ 怎样判断用电器之间是串联还是并联的呢？说一说小结（笔记） 电路的基本连接方法:
1、串联——用电器首尾相连串在一起接入电路。
特点：各用电器相互影响，只有一条路径。
2、并联—用电器两端分别相连接入电路。
特点：各支路互不影响，有两条以上的路径。 当 断开， 闭合时两灯串联。当 断开， 闭合时两灯并联。当S1,S2, S3都闭合时就会使电路造成 ，而烧坏电源S3S3S1,S2短路S1,S2当堂练习当 断开， 闭合时两灯串联。当
断开， 闭合时两灯并联。当S1,S2, S3都闭合时就会使电路造成 ，而烧坏电源。S1和S3S2S2S1和S3短路电吹风的开关接触2 、3时吹 风；如果接触 时就吹热风；如果接触1 、 2电吹风就 了。冷3、4不吹风
