九年级物理上册 第三章 认识电路测试题 含答案

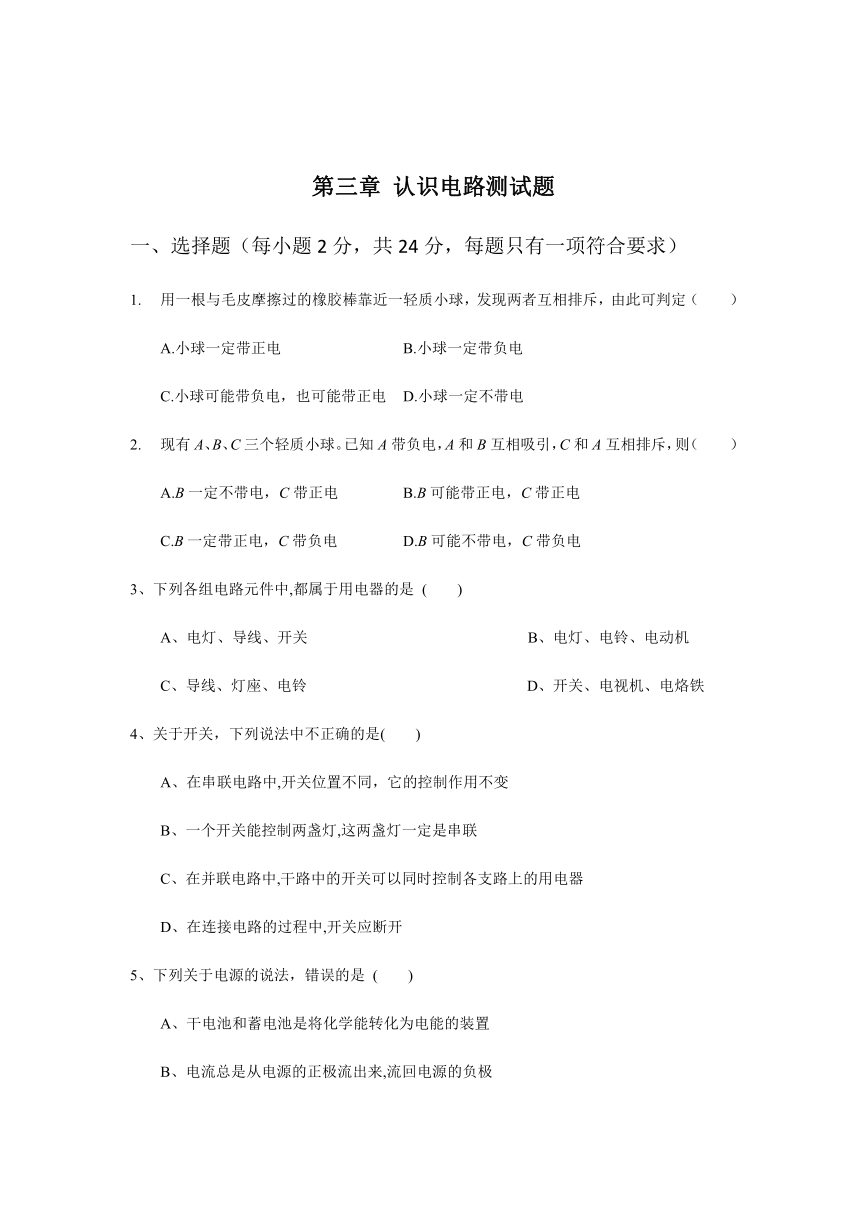

第三章 认识电路测试题
选择题（每小题2分，共24分，每题只有一项符合要求）
1. 用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可判定（　　）
A.小球一定带正电 B.小球一定带负电
C.小球可能带负电，也可能带正电 D.小球一定不带电
2. 现有A、B、C三个轻质小球。已知A带负电，A和B互相吸引，C和A互相排斥，则（　　）
A.B一定不带电，C带正电 B.B可能带正电，C带正电
C.B一定带正电，C带负电 D.B可能不带电，C带负电
3、下列各组电路元件中,都属于用电器的是 ( )
A、电灯、导线、开关 B、电灯、电铃、电动机
C、导线、灯座、电铃 D、开关、电视机、电烙铁
4、关于开关，下列说法中不正确的是( )
A、在串联电路中,开关位置不同，它的控制作用不变
B、一个开关能控制两盏灯,这两盏灯一定是串联
C、在并联电路中,干路中的开关可以同时控制各支路上的用电器
D、在连接电路的过程中,开关应断开
5、下列关于电源的说法，错误的是 ( )
A、干电池和蓄电池是将化学能转化为电能的装置
B、电流总是从电源的正极流出来,流回电源的负极
C、电源是提供持续电流的装置
D、只要是能提供电荷的装置就是电源

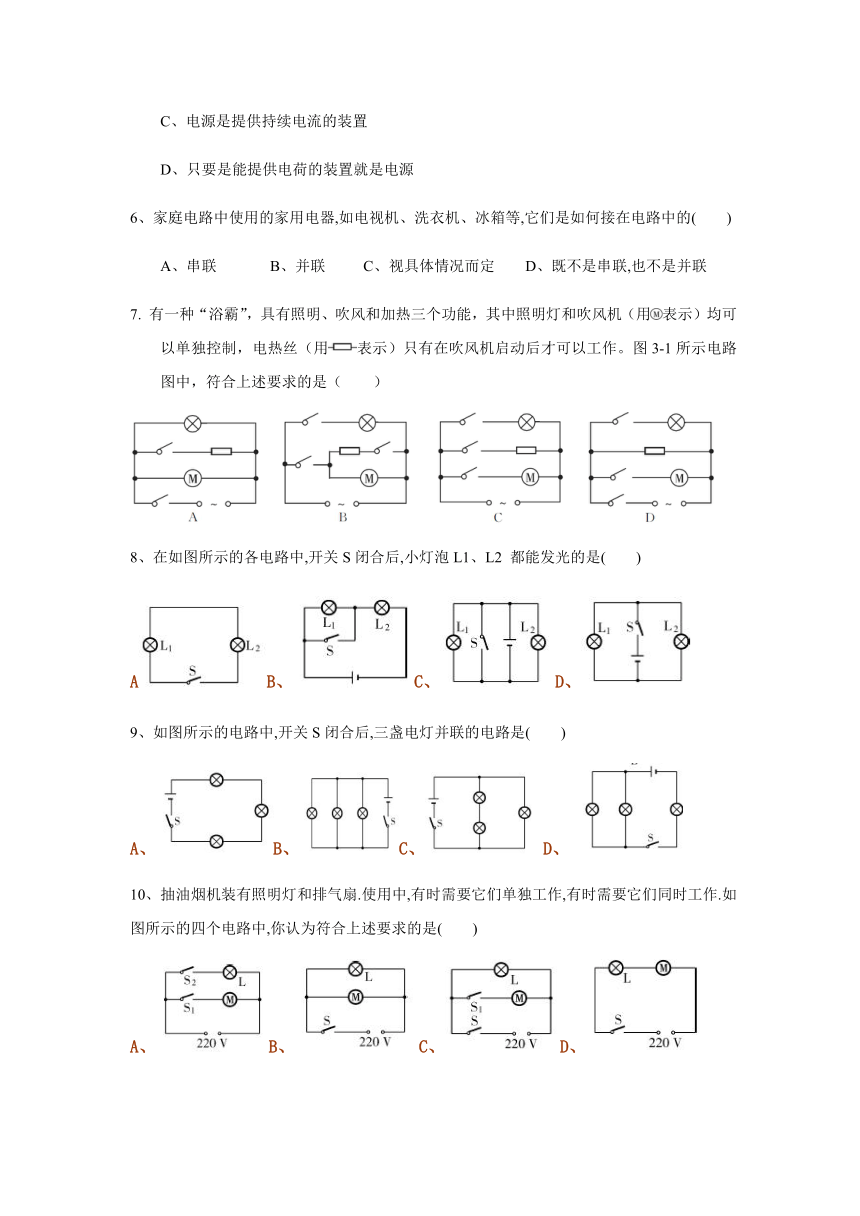

6、家庭电路中使用的家用电器,如电视机、洗衣机、冰箱等,它们是如何接在电路中的( )
A、串联 B、并联 C、视具体情况而定 D、既不是串联,也不是并联
7. 有一种“浴霸”，具有照明、吹风和加热三个功能，其中照明灯和吹风机（用/表示）均可以单独控制，电热丝（用/表示）只有在吹风机启动后才可以工作。图3-1所示电路图中，符合上述要求的是（　　）
/
在如图所示的各电路中,开关S闭合后,小灯泡L1、L2 都能发光的是( )
A/B、/C、/D、/
如图所示的电路中,开关S闭合后,三盏电灯并联的电路是( )
A、/B、/C、/ D、 /
抽油烟机装有照明灯和排气扇.使用中,有时需要它们单独工作,有时需要它们同时工作.如图所示的四个电路中,你认为符合上述要求的是( )
A、/B、/C、/D、/

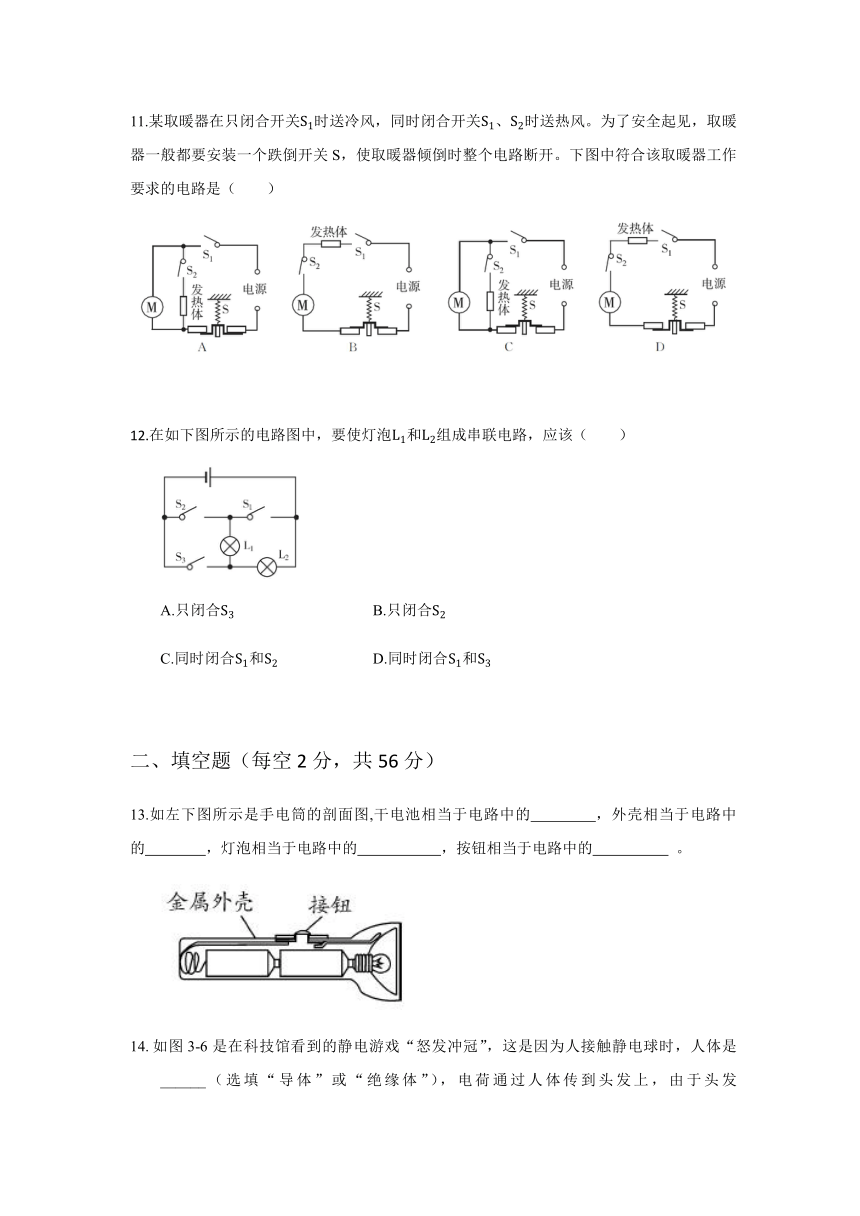

11.某取暖器在只闭合开关
S
1
时送冷风，同时闭合开关
S
1
、
S
2
时送热风。为了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断开。下图中符合该取暖器工作要求的电路是（　　）
/

12.在如下图所示的电路图中，要使灯泡
L
1
和
L
2
组成串联电路，应该（　　）
/
A.只闭合
S
3
B.只闭合
S
2
C.同时闭合
S
1
和
S
2
D.同时闭合
S
1
和
S
3
二、填空题（每空2分，共56分）
13.如左下图所示是手电筒的剖面图,干电池相当于电路中的 ，外壳相当于电路中的 ，灯泡相当于电路中的 ，按钮相当于电路中的 。
/

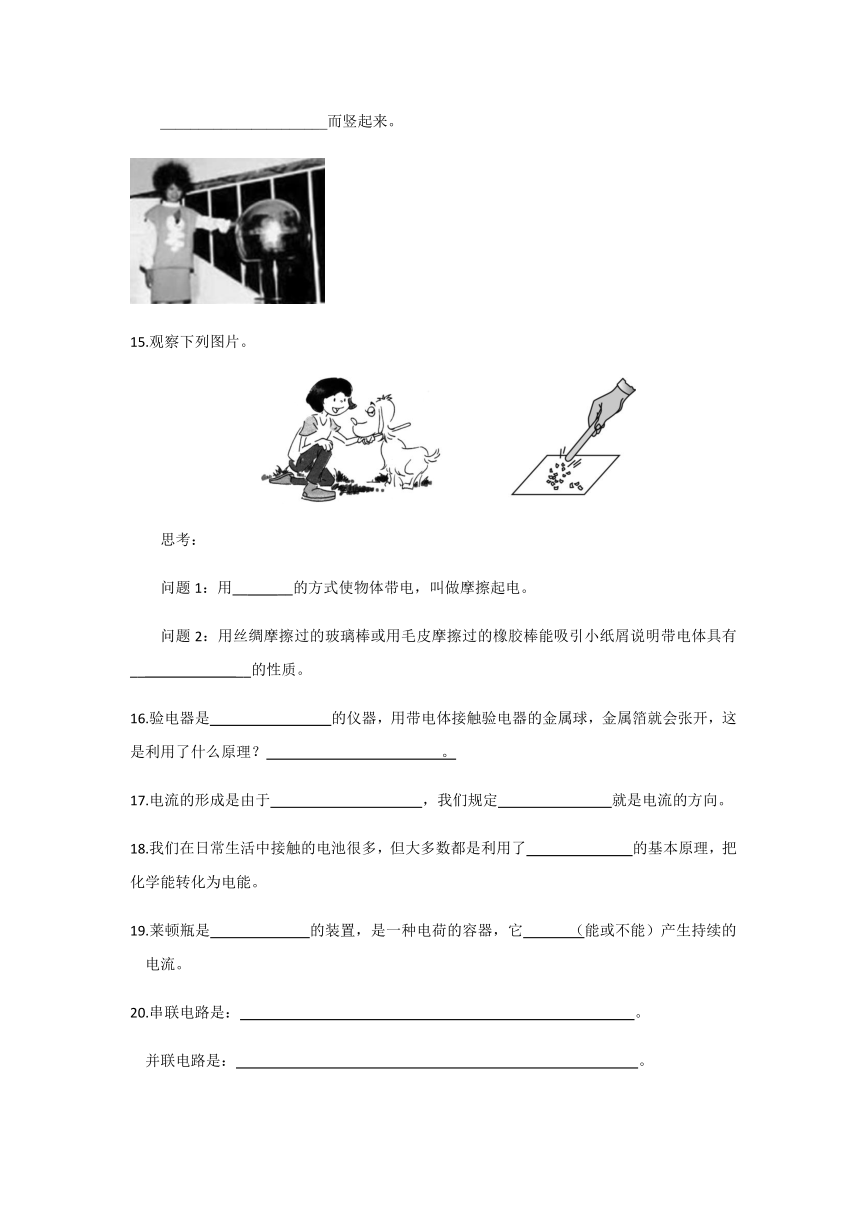

如图3-6是在科技馆看到的静电游戏“怒发冲冠”，这是因为人接触静电球时，人体是______（选填“导体”或“绝缘体”），电荷通过人体传到头发上，由于头发______________________而竖起来。
/
15.观察下列图片。
/
思考：
问题1：用__ __的方式使物体带电，叫做摩擦起电。
问题2：用丝绸摩擦过的玻璃棒或用毛皮摩擦过的橡胶棒能吸引小纸屑说明带电体具有__ __的性质。
16.验电器是 的仪器，用带电体接触验电器的金属球，金属箔就会张开，这是利用了什么原理？ 。
17.电流的形成是由于 ，我们规定 就是电流的方向。
18.我们在日常生活中接触的电池很多，但大多数都是利用了 的基本原理，把化学能转化为电能。
19.莱顿瓶是 的装置，是一种电荷的容器，它 （能或不能）产生持续的电流。
20.串联电路是： 。
并联电路是： 。
21.丝绸摩擦过的玻璃棒带 电，毛皮摩擦过的橡胶棒带 电；同种电荷互相 。
22.自然界只存在两种电荷，摩擦起电的实质：摩擦起电并不是创造了电荷，而只是__ _ 。
23.原子是由原子核与核外电子组成的，原子核带____电，电子带____电。在通常情况下，原子是显__ __的，由原子组成的物体也呈__ __。
不同物质的原子核束缚电子的本领不同。两个/物体互相摩擦时，哪个物体的原子核束缚电子的本领弱，它的一些电子就会__ __到另一个物体上。失去电子的物体因缺少电子而带__ __，得到电子的物体因为有了多余电子而带__ __。
三、综合题（共20分）
24.要想把如图所示的错误电路改接为串联电路,我们应该 ;要想把它改接成并联电路,我们应该 。
/
25、根据实物连接图,画出对应的电路图；根据电路图，连接实物。
//
/
/
/
/
26.（4分）如图3(a)、(b)所示的元件，在不移动元件位置，将(a)组成串联电路，将(b)组成并联电路，且S控制L1和L2。
/
参考答案
BDBBD BBDBA CB
13.电源 导线 用电器 开关
14.导体 带同种电荷互相排斥
15.摩擦 吸引轻小物体
16.检验物体是否带电
17.电荷的定向移动 正电荷定向移动的方向
18.伏打电池
19.储存电荷 不能
20.把电路元器件按顺序首尾连接起来 两个或两个以上的电路元件并列接在电路两点间
21.正 负 排斥
22.电子从一个物体转移到另一个物体
23.正 负 电中性 电中性 转移 正电 等量的负电
24.把de去掉 ef接到g点
25略
