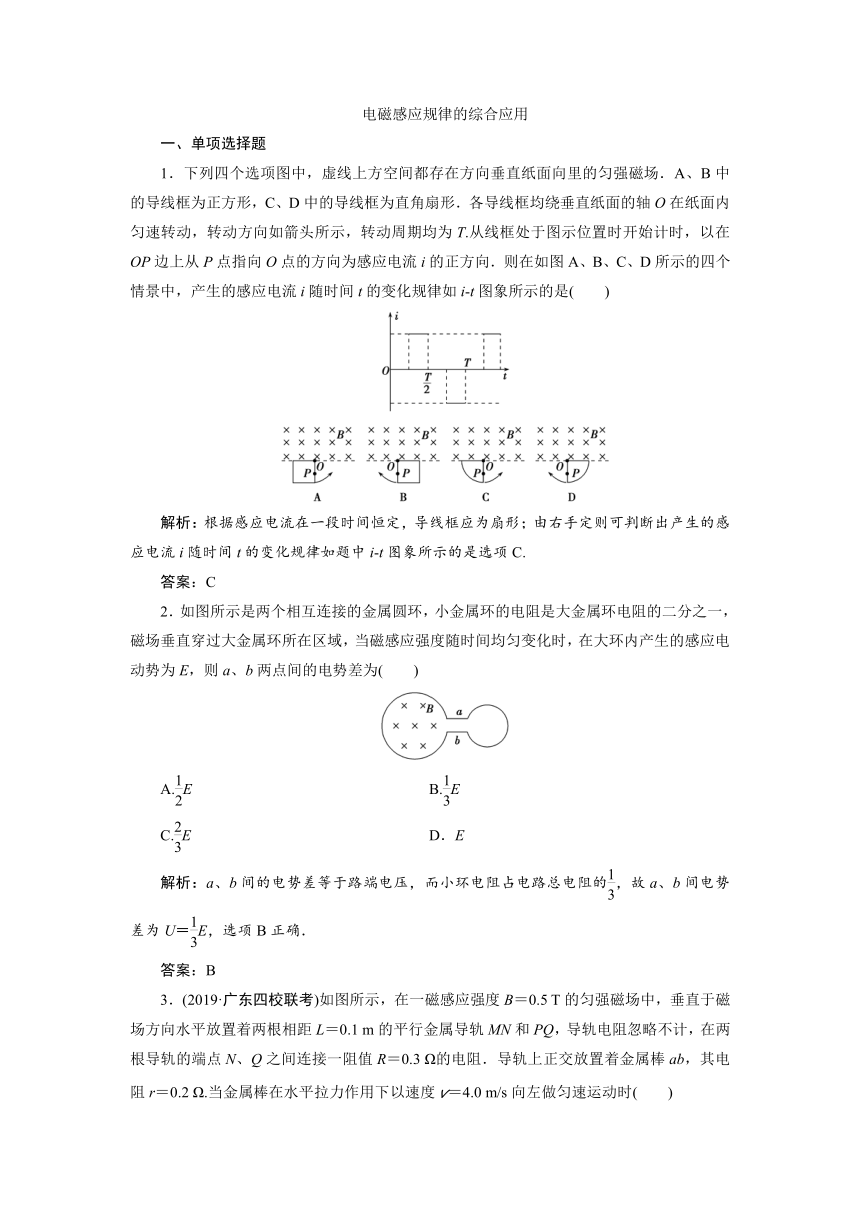

电磁感应规律的综合应用
一、单项选择题
1．下列四个选项图中，虚线上方空间都存在方向垂直纸面向里的匀强磁场．A、B中的导线框为正方形，C、D中的导线框为直角扇形．各导线框均绕垂直纸面的轴O在纸面内匀速转动，转动方向如箭头所示，转动周期均为T.从线框处于图示位置时开始计时，以在OP边上从P点指向O点的方向为感应电流i的正方向．则在如图A、B、C、D所示的四个情景中，产生的感应电流i随时间t的变化规律如i-t图象所示的是(　　)
解析：根据感应电流在一段时间恒定，导线框应为扇形；由右手定则可判断出产生的感应电流i随时间t的变化规律如题中i-t图象所示的是选项C.
答案：C
2．如图所示是两个相互连接的金属圆环，小金属环的电阻是大金属环电阻的二分之一，磁场垂直穿过大金属环所在区域，当磁感应强度随时间均匀变化时，在大环内产生的感应电动势为E，则a、b两点间的电势差为(　　)
A.E　　　　　　　 B.E
C.E D．E
解析：a、b间的电势差等于路端电压，而小环电阻占电路总电阻的，故a、b间电势差为U＝E，选项B正确．
答案：B

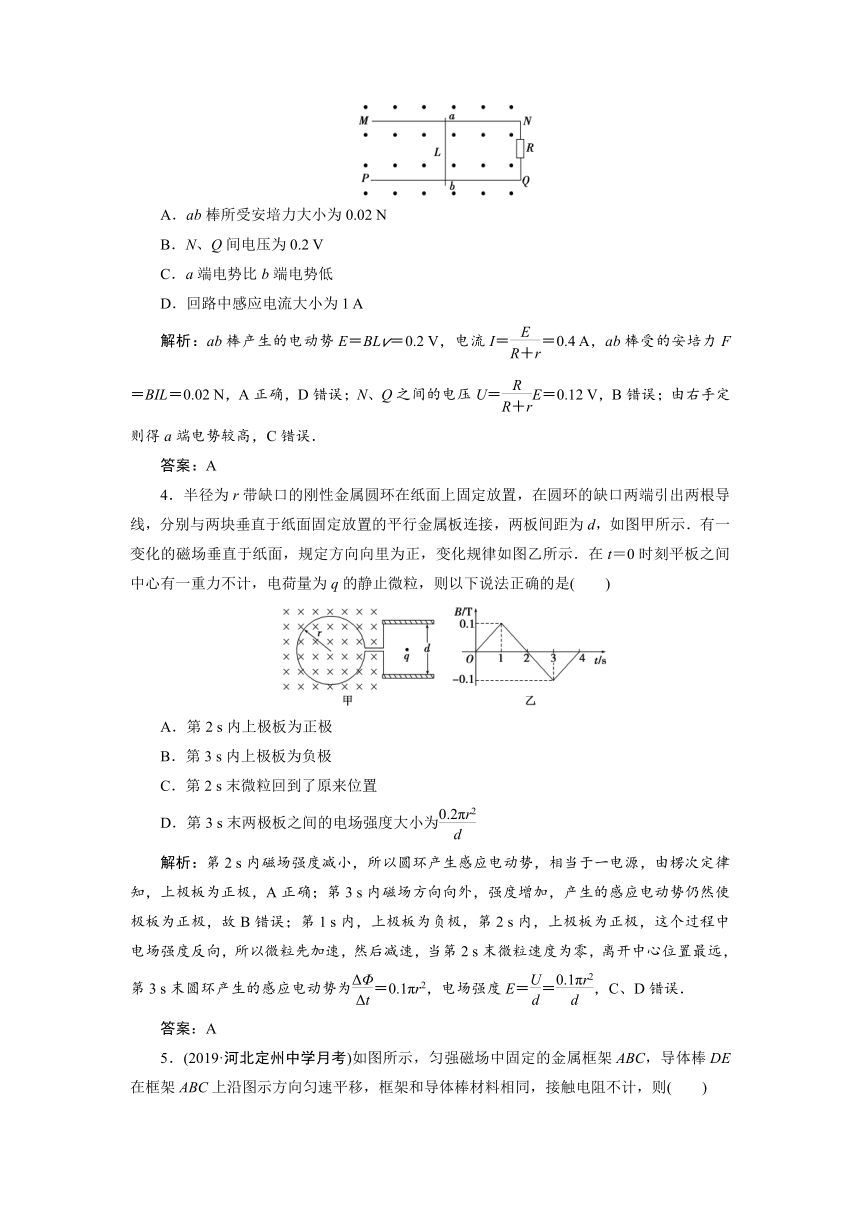

3．(2019·广东四校联考)如图所示，在一磁感应强度B＝0.5 T的匀强磁场中，垂直于磁场方向水平放置着两根相距L＝0.1 m的平行金属导轨MN和PQ，导轨电阻忽略不计，在两根导轨的端点N、Q之间连接一阻值R＝0.3 Ω的电阻．导轨上正交放置着金属棒ab，其电阻r＝0.2 Ω.当金属棒在水平拉力作用下以速度v＝4.0 m/s向左做匀速运动时(　　)
A．ab棒所受安培力大小为0.02 N
B．N、Q间电压为0.2 V
C．a端电势比b端电势低
D．回路中感应电流大小为1 A
解析：ab棒产生的电动势E＝BLv＝0.2 V，电流I＝＝0.4 A，ab棒受的安培力F＝BIL＝0.02 N，A正确，D错误；N、Q之间的电压U＝E＝0.12 V，B错误；由右手定则得a端电势较高，C错误．
答案：A
4．半径为r带缺口的刚性金属圆环在纸面上固定放置，在圆环的缺口两端引出两根导线，分别与两块垂直于纸面固定放置的平行金属板连接，两板间距为d，如图甲所示．有一变化的磁场垂直于纸面，规定方向向里为正，变化规律如图乙所示．在t＝0时刻平板之间中心有一重力不计，电荷量为q的静止微粒，则以下说法正确的是(　　)
A．第2 s内上极板为正极
B．第3 s内上极板为负极
C．第2 s末微粒回到了原来位置
D．第3 s末两极板之间的电场强度大小为
解析：第2 s内磁场强度减小，所以圆环产生感应电动势，相当于一电源，由楞次定律知，上极板为正极，A正确；第3 s内磁场方向向外，强度增加，产生的感应电动势仍然使极板为正极，故B错误；第1 s内，上极板为负极，第2 s内，上极板为正极，这个过程中电场强度反向，所以微粒先加速，然后减速，当第2 s末微粒速度为零，离开中心位置最远，第3 s末圆环产生的感应电动势为＝0.1πr2，电场强度E＝＝，C、D错误．
答案：A

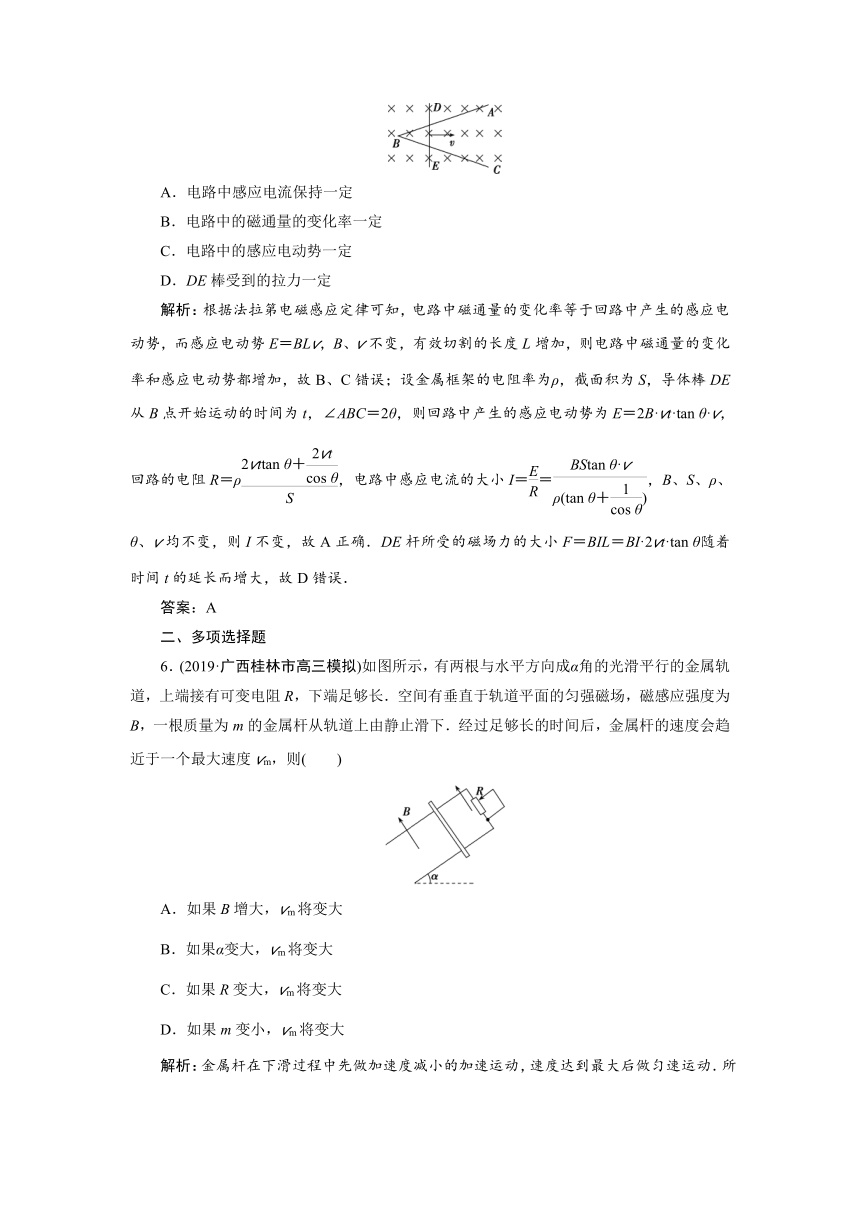

5．(2019·河北定州中学月考)如图所示，匀强磁场中固定的金属框架ABC，导体棒DE在框架ABC上沿图示方向匀速平移，框架和导体棒材料相同，接触电阻不计，则(　　)
A．电路中感应电流保持一定
B．电路中的磁通量的变化率一定
C．电路中的感应电动势一定
D．DE棒受到的拉力一定
解析：根据法拉第电磁感应定律可知，电路中磁通量的变化率等于回路中产生的感应电动势，而感应电动势E＝BLv，B、v不变，有效切割的长度L增加，则电路中磁通量的变化率和感应电动势都增加，故B、C错误；设金属框架的电阻率为ρ，截面积为S，导体棒DE从B点开始运动的时间为t，∠ABC＝2θ，则回路中产生的感应电动势为E＝2B·vt·tan θ·v，回路的电阻R＝ρ，电路中感应电流的大小I＝＝，B、S、ρ、θ、v均不变，则I不变，故A正确．DE杆所受的磁场力的大小F＝BIL＝BI·2vt·tan θ随着时间t的延长而增大，故D错误．
答案：A
二、多项选择题
6．(2019·广西桂林市高三模拟)如图所示，有两根与水平方向成α角的光滑平行的金属轨道，上端接有可变电阻R，下端足够长．空间有垂直于轨道平面的匀强磁场，磁感应强度为B，一根质量为m的金属杆从轨道上由静止滑下．经过足够长的时间后，金属杆的速度会趋近于一个最大速度vm，则(　　)
A．如果B增大，vm将变大
B．如果α变大，vm将变大
C．如果R变大，vm将变大
D．如果m变小，vm将变大

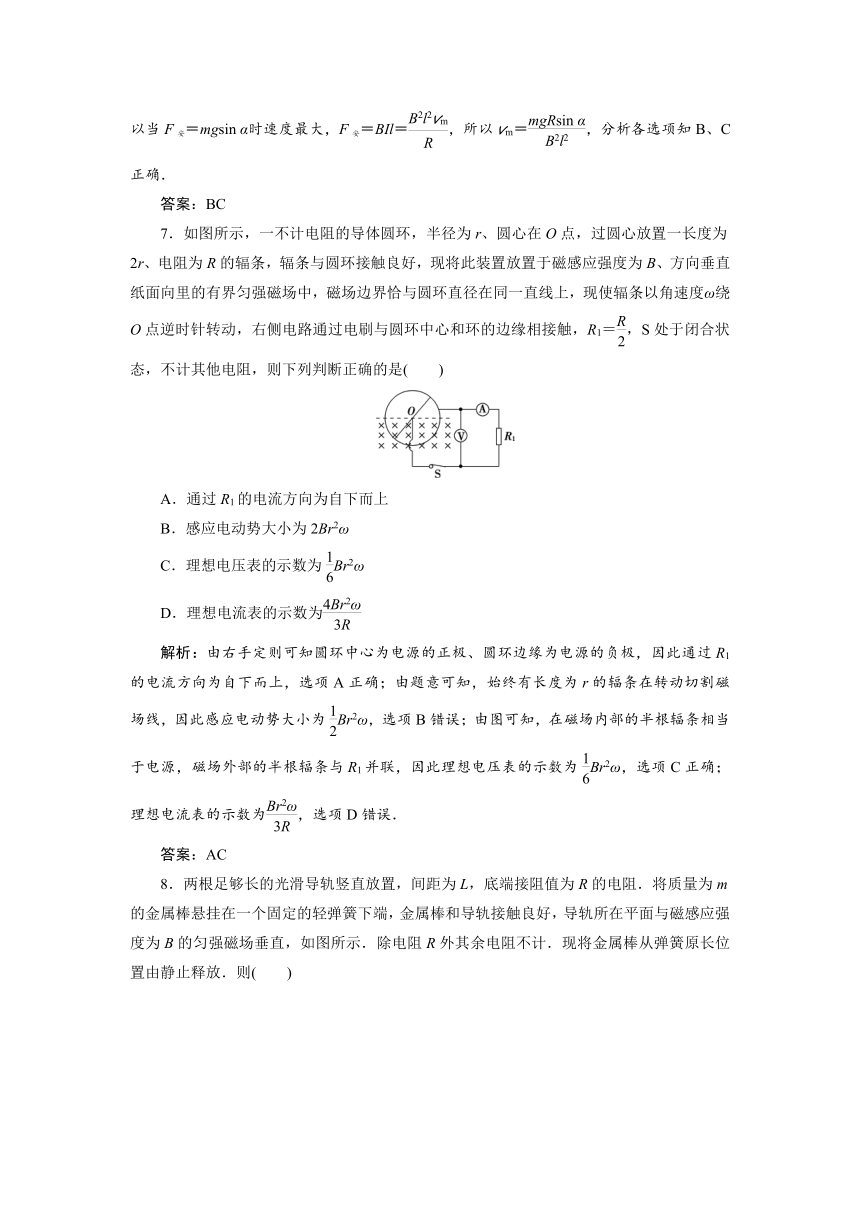

解析：金属杆在下滑过程中先做加速度减小的加速运动，速度达到最大后做匀速运动．所以当F安＝mgsin α时速度最大，F安＝BIl＝，所以vm＝，分析各选项知B、C正确．
答案：BC
7．如图所示，一不计电阻的导体圆环，半径为r、圆心在O点，过圆心放置一长度为2r、电阻为R的辐条，辐条与圆环接触良好，现将此装置放置于磁感应强度为B、方向垂直纸面向里的有界匀强磁场中，磁场边界恰与圆环直径在同一直线上，现使辐条以角速度ω绕O点逆时针转动，右侧电路通过电刷与圆环中心和环的边缘相接触，R1＝，S处于闭合状态，不计其他电阻，则下列判断正确的是(　　)
A．通过R1的电流方向为自下而上
B．感应电动势大小为2Br2ω
C．理想电压表的示数为Br2ω
D．理想电流表的示数为
解析：由右手定则可知圆环中心为电源的正极、圆环边缘为电源的负极，因此通过R1的电流方向为自下而上，选项A正确；由题意可知，始终有长度为r的辐条在转动切割磁场线，因此感应电动势大小为Br2ω，选项B错误；由图可知，在磁场内部的半根辐条相当于电源，磁场外部的半根辐条与R1并联，因此理想电压表的示数为Br2ω，选项C正确；理想电流表的示数为，选项D错误．
答案：AC
8．两根足够长的光滑导轨竖直放置，间距为L，底端接阻值为R的电阻．将质量为m的金属棒悬挂在一个固定的轻弹簧下端，金属棒和导轨接触良好，导轨所在平面与磁感应强度为B的匀强磁场垂直，如图所示．除电阻R外其余电阻不计．现将金属棒从弹簧原长位置由静止释放．则(　　)
A．释放瞬间金属棒的加速度等于重力加速度g
B．金属棒向下运动时，流过电阻R的电流方向为a→b
C．金属棒的速度为v时，所受的安培力大小为F＝
D．电阻R上产生的总热量等于金属棒重力势能的减少量
解析：金属棒刚释放时，弹簧处于原长，弹力为零，又因此时速度为零，没有感应电流，金属棒不受安培力作用，只受到重力作用，其加速度应等于重力加速度，选项A正确；金属棒向下运动时，由右手定则可知，流过电阻R的电流方向为b→a，选项B错误；金属棒速度为v时，安培力大小为F＝BIL，又I＝，解得F＝，选项C正确；金属棒下落过程中，由能量守恒定律知，金属棒减少的重力势能转化为弹簧的弹性势能、金属棒的动能(速度不为零时)以及电阻R上产生的热量，选项D错误．
答案：AC
[能力题组]
一、选择题
9．(2019·宁夏银川模拟)如图所示，相距为d的两条水平虚线之间有方向垂直纸面向里的匀强磁场，磁感应强度大小为B，正方形线圈abec边长为L(LA．产生的焦耳热为mgd
B．产生的焦耳热为mg(d－L)
C．线圈的最小速度一定为2
D．线圈的最小速度可能为
解析：根据能量守恒定律，在ce边刚进入磁场到ce边刚穿出磁场的过程中，线圈的动能不变，重力势能全部转化为线圈进入磁场的过程中产生的热量，即Q＝mgd，即从ce边刚进入磁场到ab边刚进入磁场过程产生的焦耳热为mgd，从ce边刚穿出磁场到ab边离开磁场的过程，线圈产生的热量与从ce边刚进入磁场到ab边刚进入磁场的过程中产生的热量相等，故从线圈的ce边进入磁场到ab边离开磁场的过程，产生的热量为2Q＝2mgd，选项A、B错误；若线圈进入磁场的整个过程做减速运动，线圈全部进入磁场后做匀加速运动，则可知线圈刚全部进入磁场时的瞬时速度最小，设线圈的最小速度为vmin，线圈从开始下落到线圈刚完全进入磁场的过程，根据能量守恒定律得mg(h＋L)＝Q＋mvmin2，代入数据解得线圈的最小速度为vmin＝，选项C错误；线圈在进入磁场的过程中，先做减速运动，可能在完全进入磁场前已经做匀速运动，则有mg＝BIL＝，解得vmin′＝，选项D正确．
答案：D
10．CD、EF是两条水平放置的电阻可忽略的平行金属导轨，导轨间距为L，在水平导轨的左侧存在磁感应强度方向垂直导轨平面向上的匀强磁场，磁感应强度大小为B，磁场区域的长度为d，如图所示．导轨的右端接有一电阻R，左端与一弯曲的光滑轨道平滑连接．将一阻值也为R的导体棒从弯曲轨道上h高处由静止释放，导体棒最终恰好停在磁场的右边界处．已知导体棒与水平导轨接触良好，且动摩擦因数为μ，则下列说法中正确的是(　　)
A．电阻R的最大电流为
B．流过电阻R的电荷量为
C．整个电路中产生的焦耳热为mgh
D．电阻R中产生的焦耳热为mg(h－μd)
解析：由题图可知，导体棒刚进入磁场的瞬间速度最大，产生的感应电流最大，由机械能守恒有mgh＝mv2，所以I＝＝＝，A错；流过R的电荷量为q＝t＝＝，B错；由能量守恒定律可知整个电路中产生的焦耳热为Q＝mgh－μmgd，C错；由于导体棒的电阻也为R，则电阻R中产生的焦耳热为Q＝mg(h－μd)，D对．
答案：D
11．(2019·江西省名校联盟教学质量检测)如图所示，水平面上固定着两根相距L且电阻不计的足够长的光滑金属导轨，导轨处于方向竖直向下、磁感应强度为B的匀强磁场中，铜棒a、b的长度均等于两导轨的间距、电阻均为R、质量均为m，铜棒平行地静止在导轨上且与导轨接触良好．现给铜棒a一个平行导轨向右的瞬时冲量I，关于此后的过程，下列说法正确的是(　　)
A．回路中的最大电流为
B．铜棒b的最大加速度为
C．铜棒b获得的最大速度为
D．回路中产生的总焦耳热为
解析：给铜棒a一个平行导轨的瞬时冲量I，此时铜棒a的速度最大，产生的感应电动势最大，回路中电流最大，每个棒受到的安培力最大，其加速度最大，I＝mv0，v0＝，铜棒a产生的电动势E＝BLv0，回路电流I0＝＝，选项A错误；此时铜棒b受到安培力F＝BI0L，其加速度a＝＝，选项B正确；此后铜棒a做变减速运动，铜棒b做变加速运动，当二者达到共同速度时，铜棒b速度最大，此过程动量守恒，mv0＝2mv，铜棒b最大速度v＝，选项C错误；回路中产生的焦耳热Q＝mv02－·2mv2＝，选项D错误．
答案：B
二、非选择题
12．(2019·江西四市联考)某兴趣小组用电流传感器测量某磁场的磁感应强度．实验装置如图甲所示，不计电阻的足够长光滑平行金属导轨竖直放置在匀强磁场中，导轨间距为d，其平面与磁场方向垂直．电流传感器与阻值为R的电阻串联接在导轨上端．质量为m、有效阻值为r的导体棒AB由静止释放沿导轨下滑，该过程中电流传感器测得电流随时间变化规律如图乙所示，电流最大值为Im.棒下滑过程中与导轨保持垂直且良好接触，不计电流传感器内阻及空气阻力，重力加速度为g.
(1)求该磁场磁感应强度大小；
(2)求在t1时刻棒AB的速度大小；
(3)在0～t1时间内棒AB下降了h，求此过程电阻R产生的电热．
解析：(1)电流为Im时棒做匀速运动，
对棒：F安＝BImd，
F安＝mg，
解得B＝.
(2)t1时刻，对回路有
E＝Bdv，
Im＝，
解得v＝.
(3)电路中产生的总电热：Q＝mgh－mv2，
电阻R上产生的电热：QR＝Q，
解得QR＝－.
答案：(1)　(2)
(3)－
13．小明设计的电磁健身器的简化装置如图所示，两根平行金属导轨相距l＝0.50 m，倾角θ＝53°，导轨上端串接一个R＝0.05 Ω的电阻．在导轨间长d＝0.56 m的区域内，存在方向垂直导轨平面向下的匀强磁场，磁感应强度B＝2.0 T．质量m＝4.0 kg的金属棒CD水平置于导轨上，用绝缘绳索通过定滑轮与拉杆GH相连．CD棒的初始位置与磁场区域的下边界相距s＝0.24 m．一位健身者用恒力F＝80 N拉动GH杆，CD棒由静止开始运动，上升过程中CD棒始终保持与导轨垂直．当CD棒到达磁场上边界时健身者松手，触发恢复装置使CD棒回到初始位置(重力加速度g取10 m/s2，sin 53°＝0.8，不计其他电阻、摩擦力以及拉杆和绳索的质量)．求：
(1)CD棒进入磁场时速度v的大小；
(2)CD棒进入磁场时所受的安培力FA的大小；
(3)在拉升CD棒的过程中，健身者所做的功W和电阻产生的焦耳热Q.
解析：(1)由牛顿第二定律得
a＝＝12 m/s2 ①
进入磁场时的速度v＝＝2.4 m/s②
(2)感应电动势E＝Blv③
感应电流I＝④
安培力FA＝IBl⑤
代入得 FA＝＝48 N⑥
(3)健身者做功W＝F(s＋d)＝64 J⑦
由牛顿第二定律有F－mgsin θ－FA＝0⑧
故CD棒在磁场区做匀速运动
在磁场中运动时间t＝⑨
焦耳热Q＝I2Rt＝26.88 J⑩
答案：(1)2.4 m/s　(2)48 N　(3)64 J　26.88 J
