教科版九年级上册物理 第六单元 综合与测试 课件 (17张PPT)

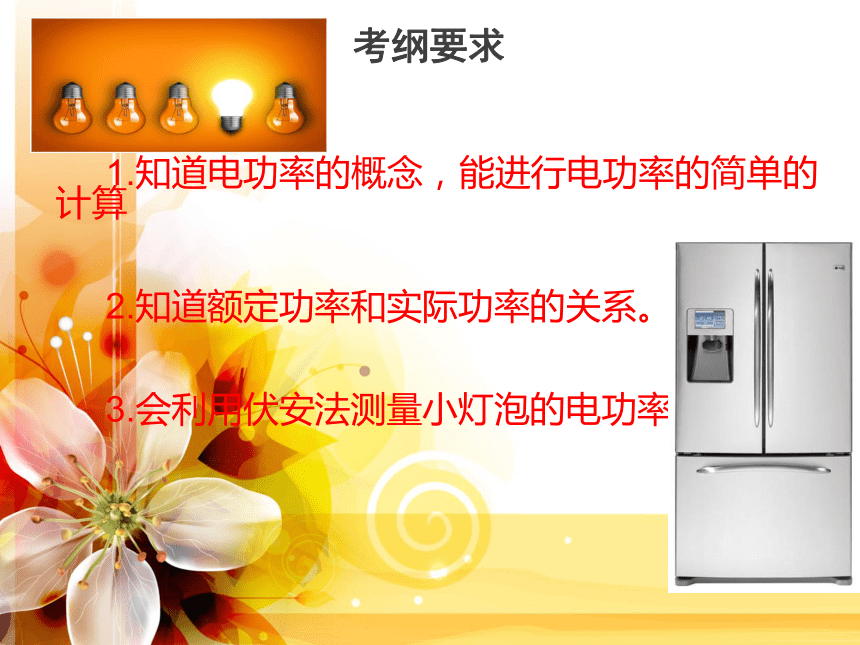

课件17张PPT。考纲要求 1.知道电功率的概念，能进行电功率的简单的计算
2.知道额定功率和实际功率的关系。
3.会利用伏安法测量小灯泡的电功率

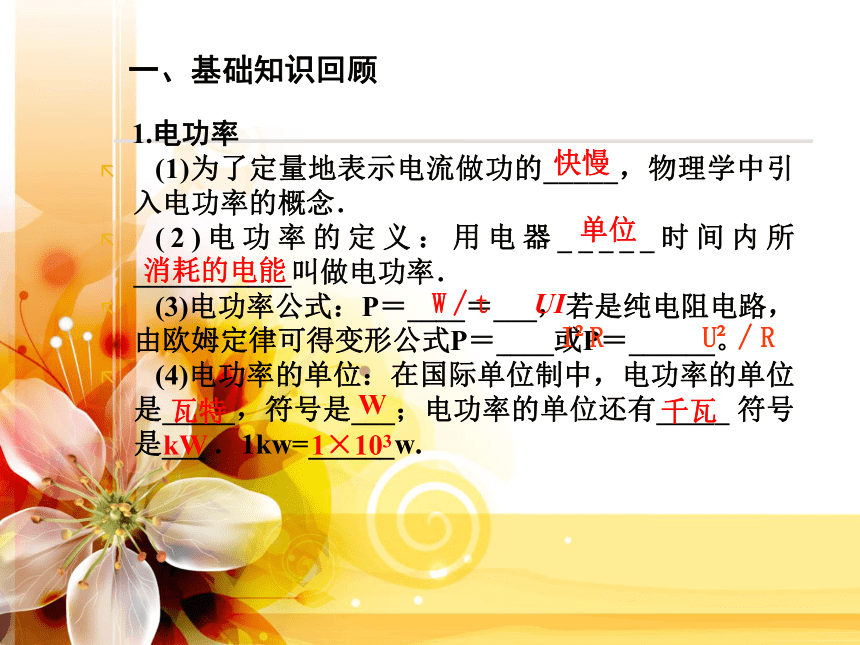

(1)为了定量地表示电流做功的_____，物理学中引入电功率的概念．
(2)电功率的定义：用电器_____时间内所___________叫做电功率．
(3)电功率公式：P＝____＝___，若是纯电阻电路，由欧姆定律可得变形公式P＝____或P＝______。
(4)电功率的单位：在国际单位制中，电功率的单位是_____，符号是___；电功率的单位还有_____ 符号是___ ．1kw=______w.
一、基础知识回顾 1.电功率快慢单位消耗的电能UI瓦特W千瓦kWI2RU2∕RW∕t1×103 (1)额定电压：用电器_________时所需要的电压，叫做额定电压．

(2)额定功率：用电器在_________下工作时所消耗的功率，叫做额定功率．

(3)铭牌的含义：灯泡“PZ220 V 60 W”：这个灯泡的额定电压为________，额定功率为________

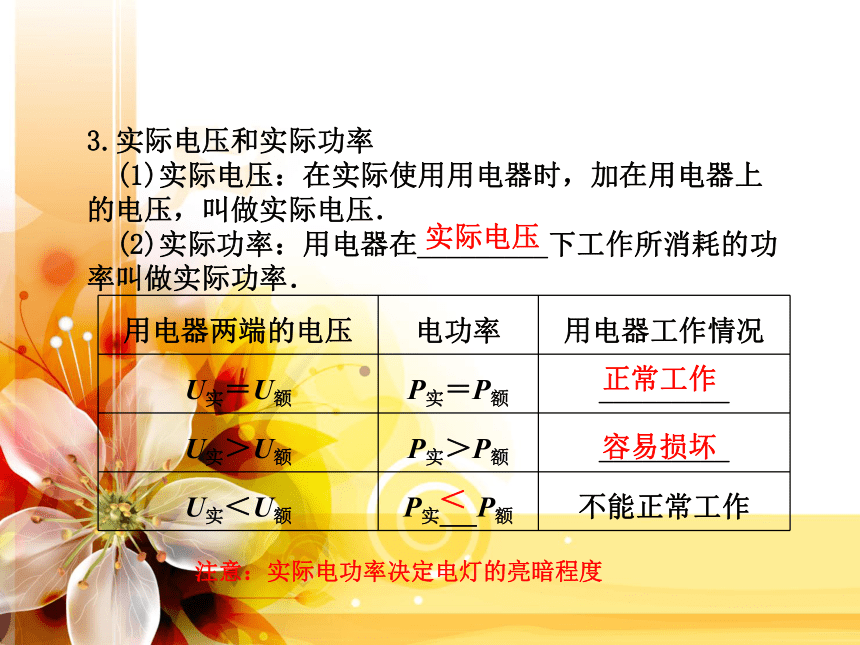

2.额定电压和额定功率正常工作额定电压220 V60 W＜正常工作容易损坏注意：实际电功率决定电灯的亮暗程度3.实际电压和实际功率
(1)实际电压：在实际使用用电器时，加在用电器上的电压，叫做实际电压．
(2)实际功率：用电器在_________下工作所消耗的功率叫做实际功率．

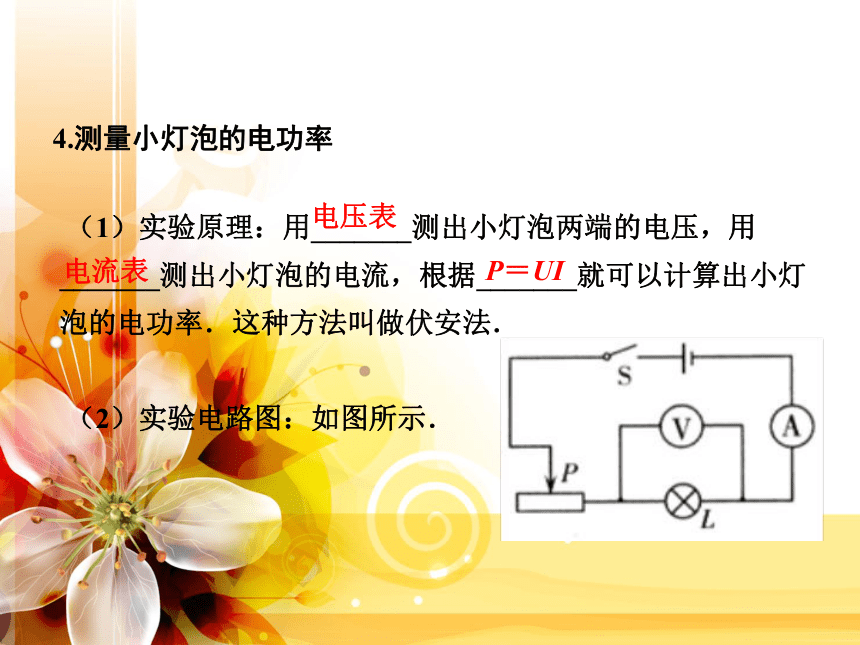

实际电压4.测量小灯泡的电功率
（1）实验原理：用_______测出小灯泡两端的电压，用_______测出小灯泡的电流，根据_______就可以计算出小灯泡的电功率．这种方法叫做伏安法．

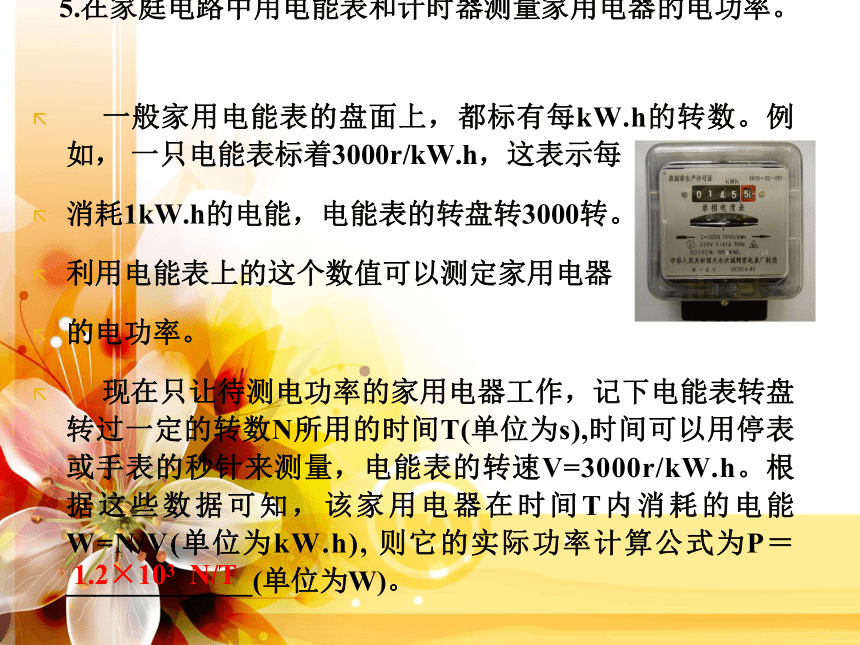

（2）实验电路图：如图所示．电压表电流表P＝UI 一般家用电能表的盘面上，都标有每kW.h的转数。例如， 一只电能表标着3000r/kW.h，这表示每
消耗1kW.h的电能，电能表的转盘转3000转。
利用电能表上的这个数值可以测定家用电器
的电功率。
现在只让待测电功率的家用电器工作，记下电能表转盘转过一定的转数N所用的时间T(单位为s),时间可以用停表或手表的秒针来测量，电能表的转速V=3000r/kW.h。根据这些数据可知，该家用电器在时间T内消耗的电能W=N/V(单位为kW.h), 则它的实际功率计算公式为P＝_____________(单位为W)。
5.在家庭电路中用电能表和计时器测量家用电器的电功率。 1.2×103 N/T 二、基础训练1.下列用电器的电功率约为2kW的是（ ）
A.电视机 B.家用电风扇 C.空调 D.手电筒上的小灯泡
2.将断了的灯丝搭在一起（ ）
A.灯丝电阻变大了，灯泡变亮了
B.灯丝电阻变大了，灯泡变暗了
C.灯丝电阻变小了，灯泡变亮了
D.灯丝电阻变小了，灯泡变暗了 CC3. 在只有冰箱压缩机工作的情况下，家里标有“2000r/kW·h”的电能表转盘在6min内转过20转，在这6min内冰箱消耗的电能_____________kW·h，冰箱压缩机的电功率为_____________W。 0.01100 4.小明同学拿起一只标有“220V，25W”字样的灯泡L1，
与标有“220V,100W”的灯泡L2并联接到220伏的电路
中_____更亮一些，若串联起来______更亮一些。L2L1 1. 如图所示小金在做“测定小灯泡电功率”的实验时，所用电源电压为4.5V，小灯泡额定电压为2.5V．
三、拓展探究
(1)按电路图连接成实物图后，闭合开关，发现小灯泡不亮、电流表指针不动、电压表指针有明显的偏转，则电路故障原因可能是______________；
(2)故障排除后重新闭合开关，移动滑动变阻器滑片P到某一位置时，电压表的示数如图乙，若要测量小灯泡的额定功率，应将图甲中滑片P向______(填“A”或“B”)端移动，使电压表的示数为2.5V；
小灯泡断路　B (3)小金同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的图象．根据图象信息，可计算出小灯泡的额定功率是_____W．该图象不是直线，主要原______________________．
0.5灯丝电阻随温度升高而增大 1. 如图所示，电动机M的线圈电阻为0.5Ω，当S断开时，电流表读数1A当S闭合时，电流表读数3A．问：
四、能力提升(1)电阻R为多大？(1)当S断开时，只有R连入电路中，则R＝U/IR＝10 V/1 A＝10 Ω
(2)电动机工作2分钟，电动机线圈产生了多少热量？发热功率为多大？Q＝I2Rt＝(2 A)2×0.5 Ω×2×60 s＝240 J
P热 =I2R=(2 A)2×0.5 Ω=2w(3)电动机的机械功率为多大？电动机与电阻R并联，则通过电动机的电流为
I动＝I总－IR＝3 A－1 A＝2 A
电动机将电能转化为内能和机械能，因此
P机械＝P电－P热＝UI－I2R＝10 V×2 A－2W＝18 W
2. 交通法规禁止酒后驾驶，为加强检查力度，酒精测试仪被广泛应用。如图甲所示是酒精测试仪简化的工作电路，已知电源E的电压U＝4V，定值电阻Ro＝2Ω。图中酒精气体传感器电阻Rt的阻值随酒精气体浓度的变化关系如图乙所示，电压表示数的变化对应了不同的酒精气体浓度。以酒精气体浓度≥0. 2mg/ml为酒驾判断标准，
求：（1）当被检测者的酒精气体浓度为0时，电压表的示数
（2）当电压表的示数为2V时，被检测者是否判断为酒驾，此时传感器电阻Rt消耗的电功率。 解：（1）当被检者的酒精气体浓度为0时，由乙图读得传感器电阻Rt的阻值为6 .电压表求数为U1,由欧姆定律得电流



解得： （2）当电压表求数为2V时，传感器电阻两端电压为U3、电阻为R2、电源电压为U,由电路性质可得 由于
所以
由乙图读得，对应的酒精气体浓度为0.3mg/ml，被检者为酒驾
此时传感器电阻消耗的电功率为课堂小结 亲爱的同学们通过今天这节课，大家学到了些什么？还有什么疑惑？ 回去不要忘记多复习哦。只要努力，我相信成功一定属于大家！谢谢！
