课件20张PPT。《电与磁》单元复习
一、课堂互学

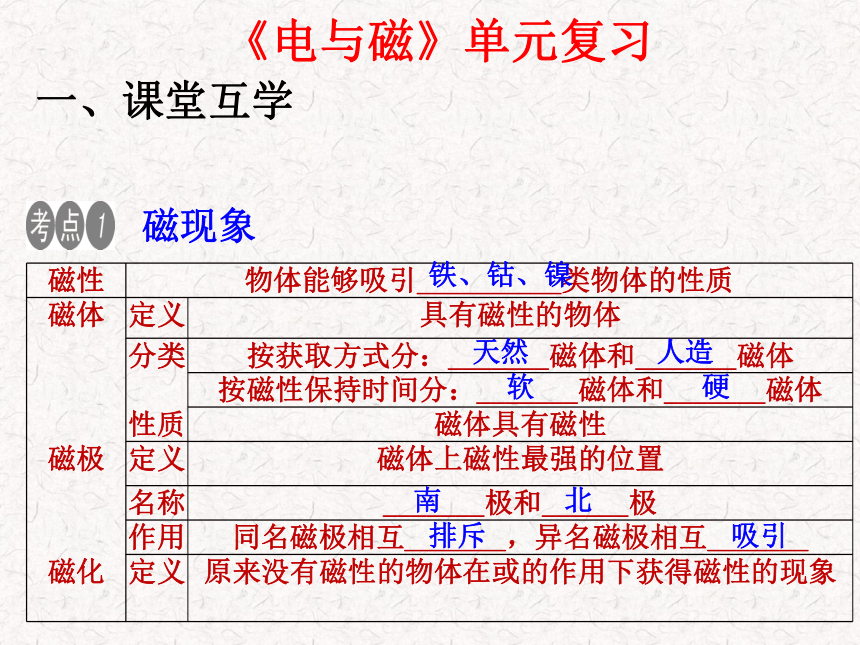

磁现象铁、钴、镍天然人造软硬南北吸引排斥
磁场《电与磁》单元复习磁力北极NSSNSN沈括

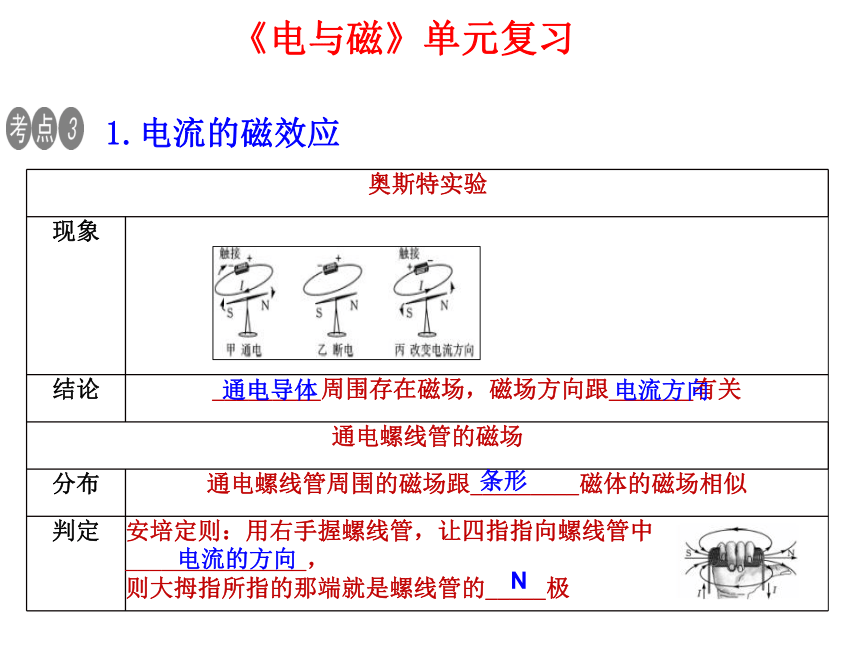

1.电流的磁效应《电与磁》单元复习通电导体电流方向条形电流的方向N

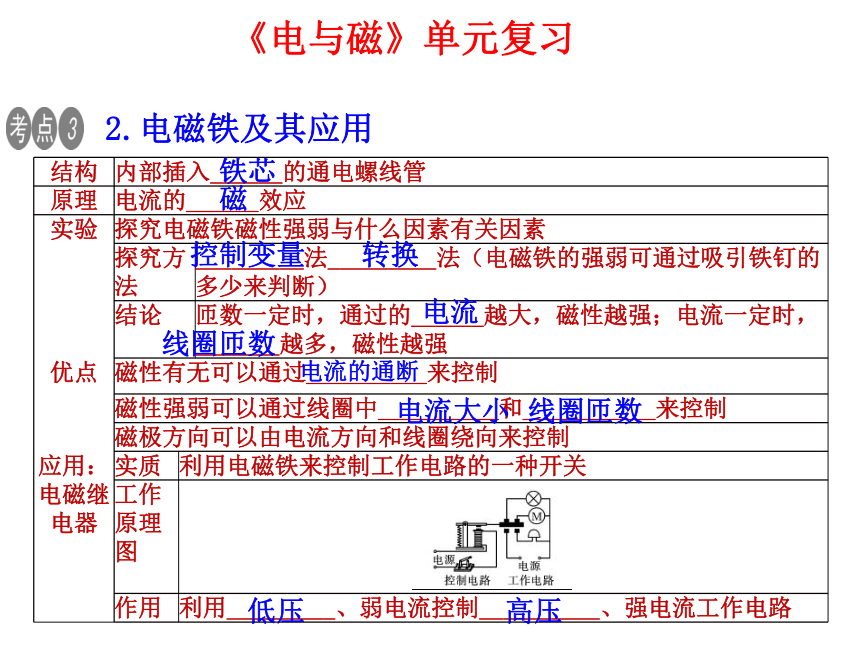

2.电磁铁及其应用《电与磁》单元复习铁芯磁控制变量转换电流线圈匝数电流的通断电流大小线圈匝数低压高压

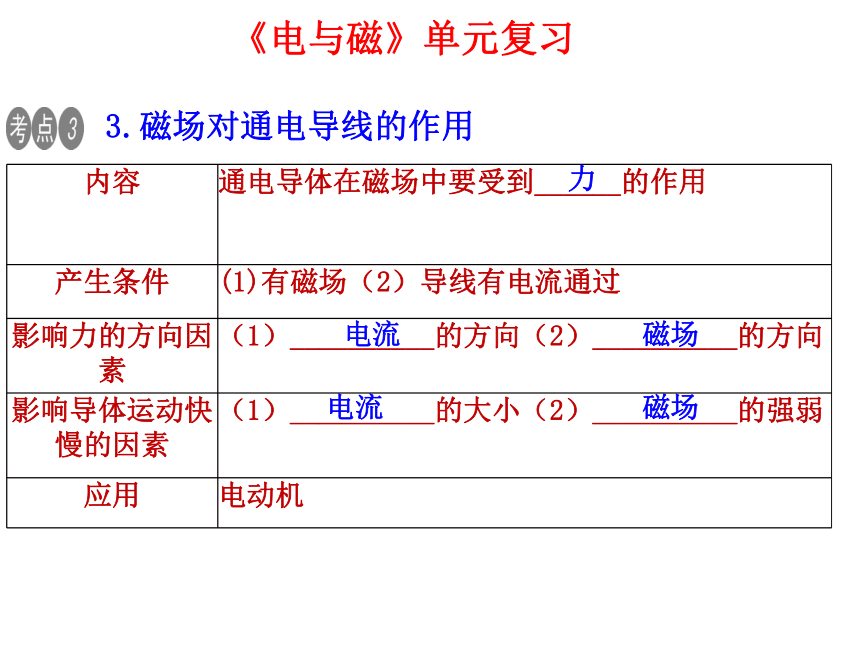

3.磁场对通电导线的作用《电与磁》单元复习力电流磁场电流磁场

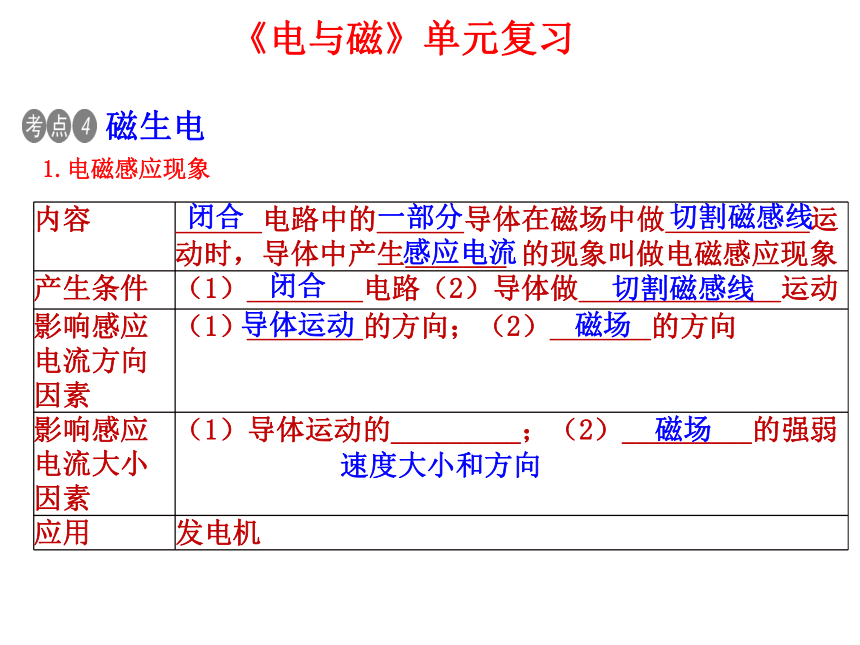

磁生电《电与磁》单元复习1.电磁感应现象闭合一部分切割磁感线感应电流闭合切割磁感线导体运动磁场速度大小和方向磁场
磁生电《电与磁》单元复习2.发电机和电动机电磁感应现象通电导体在磁场中受力而转动定子转子机械电电机械《电与磁》单元复习二、课堂展学命题点1　简单的磁现象例1：下列关于磁场和磁感线的说法，正确的是（ ）
A．磁体周围存在着磁场
B．磁体周围存在着磁感线
C．磁感线就是磁场

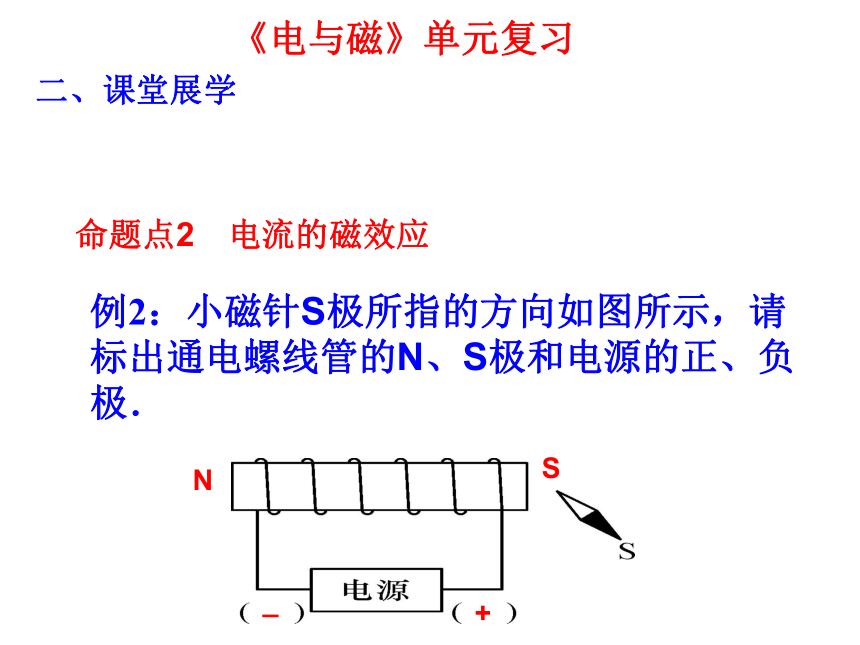

D．磁感线总是从S极出发回到N极A《电与磁》单元复习二、课堂展学命题点2　电流的磁效应例2：小磁针S极所指的方向如图所示，请标出通电螺线管的N、S极和电源的正、负极．NS+_《电与磁》单元复习二、课堂展学命题点3　电磁铁及其应用例3：如图是一种水位自动报警器的原理示意图，当水位升高到金属块A处时（ ）
A．红灯亮 绿灯灭 B．红灯灭 绿灯亮
C．红灯亮 绿灯亮 D．红灯灭 绿灯灭A《电与磁》单元复习二、课堂展学命题点4　电动机与发电机例4：如图所示，为发电机的工作原理图，下列说法中正确的是（ ）
A．发电机的基本原理是通电导体在磁场中受力的作用
B．发电机的基本原理是电磁感应
C．线圈在转动过程中，感应电流的大小不变
D．线圈在转动过程中，感应电流的方向不变　B《电与磁》单元复习三、课堂总学 检测过关1．关于磁场，下列说法中正确的是（ ）
A．磁体周围的磁感线从磁体N极发出，回到磁体S极
B．磁极间的相互作用不都是通过磁场发生的
C．磁感线是磁场中真实存在的一些曲线
D．地磁场的N极在地理北极附近，S极在地理南极附近，与地球两极并不完全重合
2．下列说法中正确的是（ ）
A．磁感线是磁场中真实存在的一些曲线，还可以通过实验来模拟
B．磁体周围的磁感线从磁体的S极出来，回到磁体的N极，构成闭合曲线
C．磁感线上某一点的切线方向与放在该点的小磁针静止时南极所指的方向相反
D．磁感线分布越密的地方，其磁场越弱AB《电与磁》单元复习三、课堂总学 检测过关3．指南针是我国古代四大发明之一，其实质就是一个小磁针，它有N、S两极，使用时指南的那端是________极．指南针能够指南北是因为地球周围的空间存在________．
4．对于图中所示的四幅图，以下说法正确的是（ ）
A．甲图中通电导线周围存在着磁场，如果将小磁针移走，该磁场将消失
B．乙图中闭合开关，通电螺线管右端为N极
C．丙图中闭合开关，保持电流方向不变，对调磁体的N、S极，导体的运动方向不变
D．丁图中绝缘体接触验电器金属球后验电器的金属箔张开一定角度，说明该棒带正电S地磁场B《电与磁》单元复习三、课堂总学 检测过关5．如图所示电路连接中，当开关S闭合时，下列说法正确的是（ ）
A．螺线管上端S极，滑片P向左移，弹簧测力计示数增大
B．螺线管上端N极，滑片P向左移，弹簧测力计示数减小
C．螺线管上端S极，滑片P向右移，弹簧测力计示数增大
D．螺线管上端N极，滑片P向右移，弹簧测力计示数减小
A《电与磁》单元复习三、课堂总学 检测过关6．如图所示，闭合开关使螺线管通电，A螺线管的上端相当于磁体的________极，可以观察到左边弹簧________，右边弹簧________．(填“伸长”“不变”或“缩短”)N伸长缩短《电与磁》单元复习三、课堂总学 检测过关7.如图所示为电话机原理图，当人对着话筒说话时，如果滑动变阻器的滑片向右移动，则听筒电磁铁磁性将________(填“变强”“变弱”或“不变”)，通过导体AB的电流方向为________(填“A到B”或“B到A”)．变强A到B《电与磁》单元复习三、课堂总学 检测过关8.如图所示的实验装置可以将________转化为电能，发电机的工作原理和此装置________(填“相同”或“不相同”)．机械能相同《电与磁》单元复习三、课堂总学 检测过关9.下列装置中，与发电机工作原理相同的是（ ）A．电磁继电器　　B．扬声器 C．电热器　　 D．动圈式话筒D《电与磁》单元复习三、课堂总学 检测过关10．如图所示的家用电器中，利用电动机原理工作的是（ ） A．电热锅　　B．电风扇 C．笔记本电脑　 D．动圈式话B《电与磁》单元复习三、课堂总学 检测过关三、作图题
11．根据图中小磁针静止时的指向，请在图中标出螺线管的S极和电源的正极．
12．根据图中的通电螺旋管的N极，请在图中标出小磁针的N极和电源的＋极．第11题图
第12题图
