第二单元 第一章第一节
细胞的发现
1665年英国科学家罗伯特·胡克制造出能放大140倍的显微镜；并用于观察软木薄切片，发现细胞。
细胞的发现
细胞的大小一般在一到几十微米左右

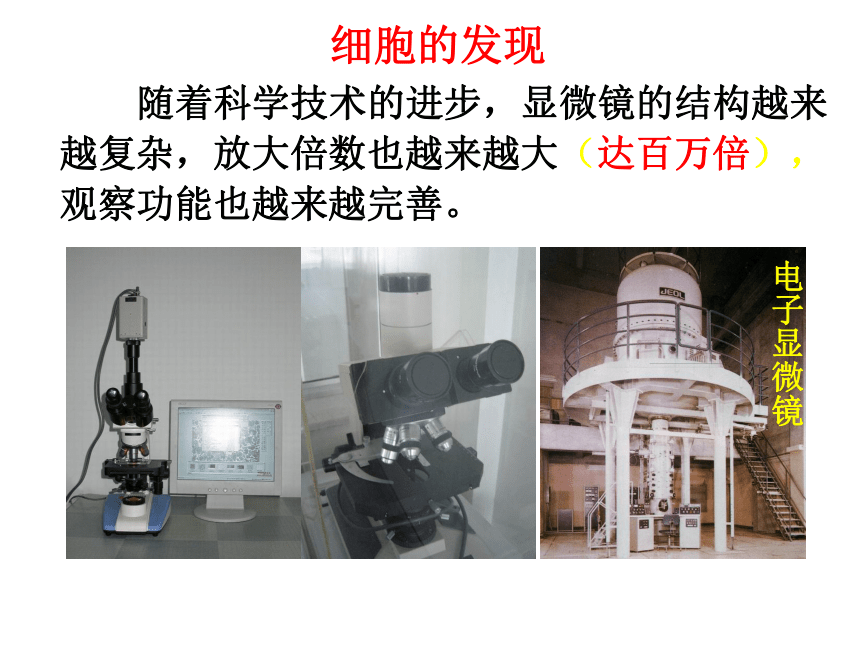

细胞的发现
随着科学技术的进步，显微镜的结构越来越复杂，放大倍数也越来越大（达百万倍），观察功能也越来越完善。
电子显微镜

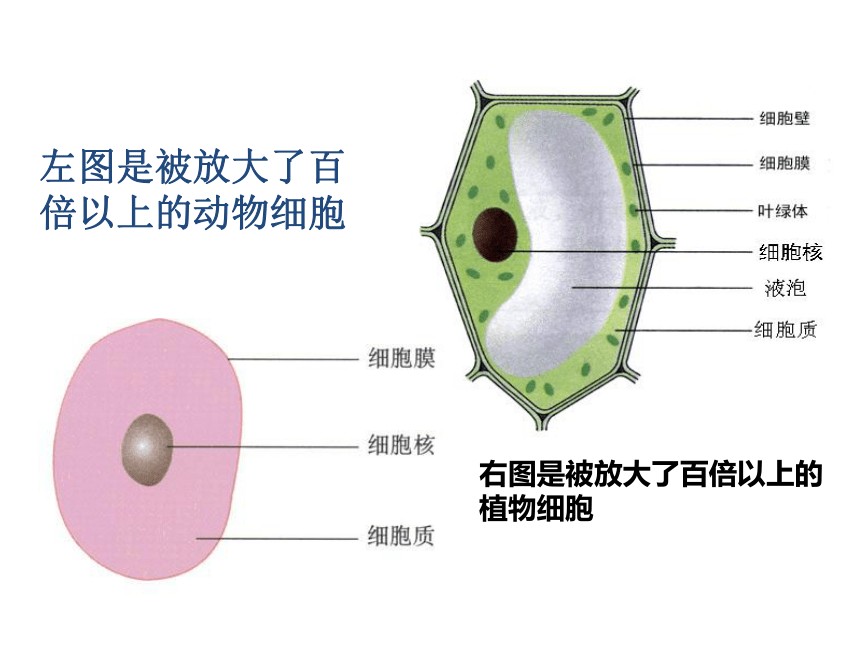

右图是被放大了百倍以上的植物细胞
左图是被放大了百倍以上的动物细胞
显微镜是常用的探究器具，中学常用的主要是单筒式光学显微镜。

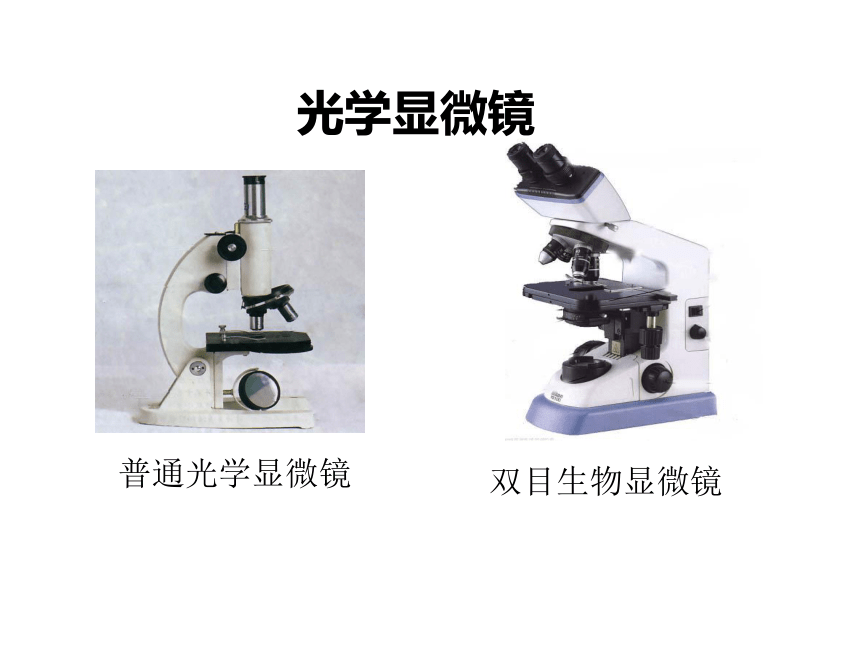

光学显微镜
普通光学显微镜
双目生物显微镜

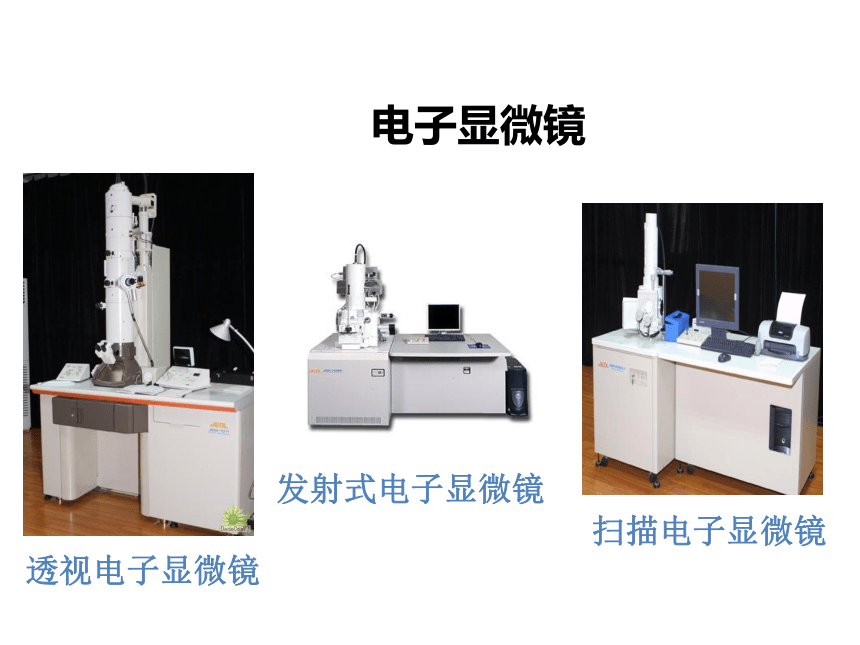

电子显微镜
扫描电子显微镜
发射式电子显微镜
透视电子显微镜

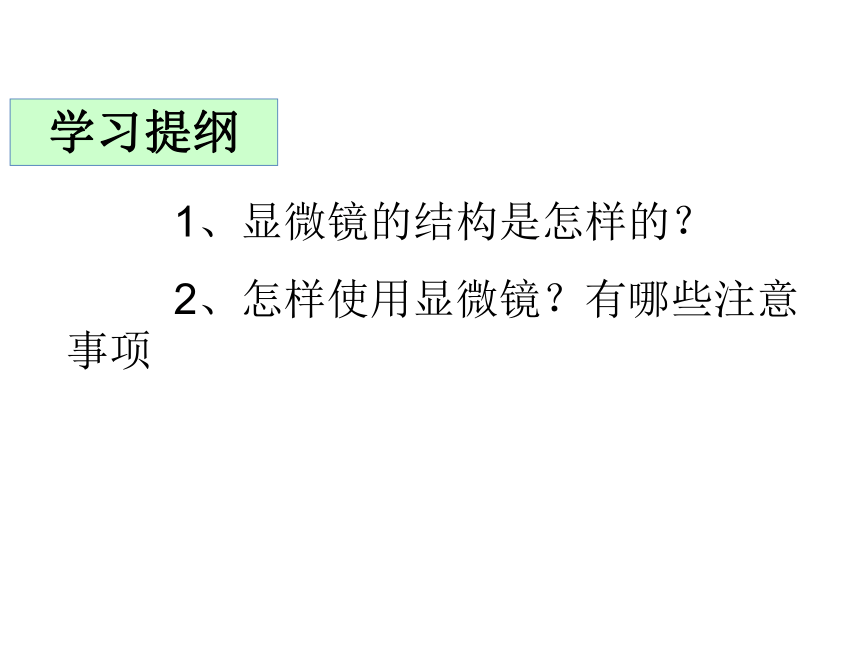

学习提纲
1、显微镜的结构是怎样的？
2、怎样使用显微镜？有哪些注意事项

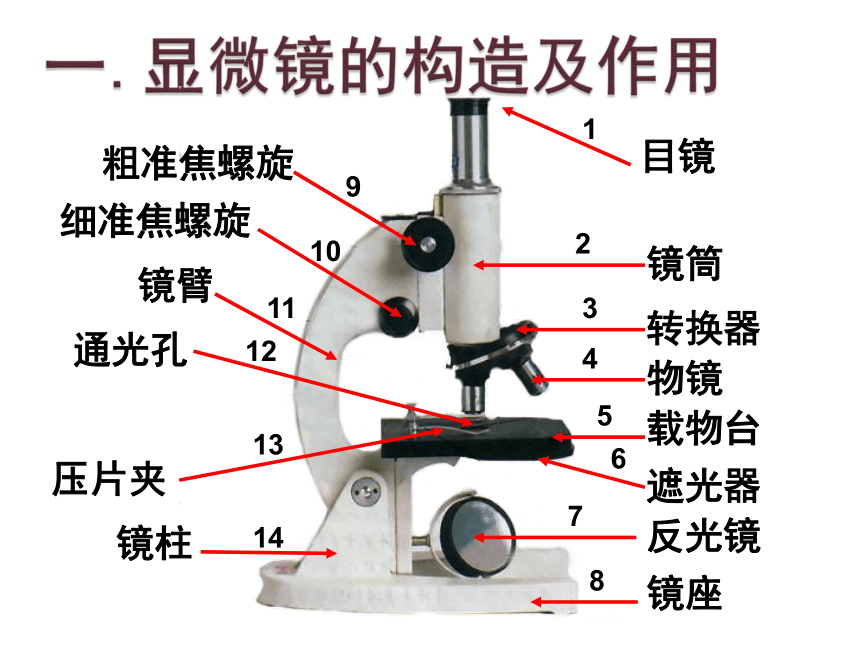

1
2
3
4
5
6
7
8
9
10
11
12
13
14
镜筒
转换器
物镜
载物台
遮光器
反光镜
镜座
粗准焦螺旋
细准焦螺旋
镜臂
通光孔
压片夹
镜柱
目镜

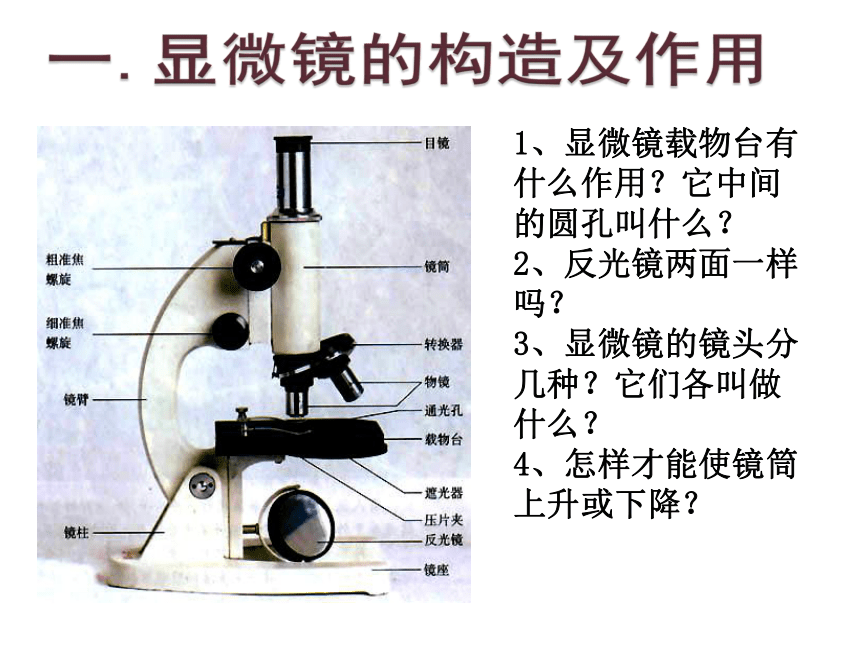

1、显微镜载物台有什么作用？它中间的圆孔叫什么？
2、反光镜两面一样吗？
3、显微镜的镜头分几种？它们各叫做什么？
4、怎样才能使镜筒上升或下降？

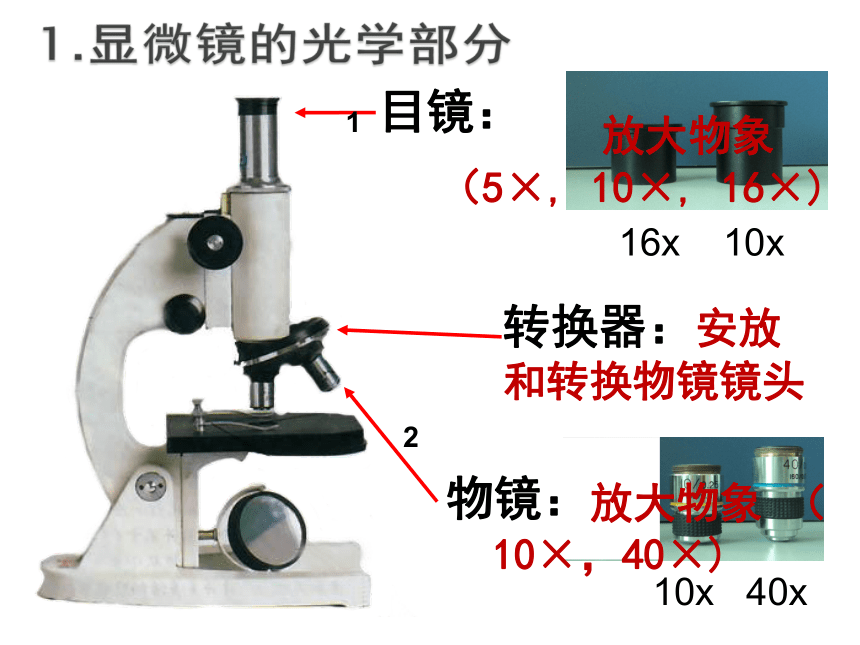

10x 40x
目镜：
物镜：
16x 10x
放大物象
（5×, 10×, 16×)
放大物象 （10×，40×)
转换器：安放和转换物镜镜头
1
2
——接近人眼睛的镜头，上面标有16×或10×等字样，表示目镜放大16倍或者10倍
结论一：
目镜越长，放大倍数越小
目镜越短，放大倍数越大
1、显微镜的结构
目镜
——接近人眼睛的镜头，上面标有16×或10×等字样，表示目镜放大16倍或者10倍
特点：无螺纹。
16x 10x
结论：
目镜越长，放大倍数越小
目镜越短，放大倍数越大
观察图片，看看有什么规律？？？？
目镜
——接近观察物体的镜头，上面标有10×或40×等字样，表示物镜放大10倍或40倍
1、显微镜的结构
物镜
物镜
显微镜的光学部分
作用：放大物象
镜头上标有放大倍数
有低倍物镜、
高倍物镜
观察时先低倍后高倍物镜
10
45
——接近观察物体的镜头，上面标有10×或40×等字样，表示物镜放大10倍或40倍
特点：有螺纹。
4x 10x 40x
结论：物镜越长，放大倍数越大。
物镜越短，放大倍数越小。
观察图片，看看有什么规律？？？？
物镜
粗准焦螺旋：
细准焦螺旋：
2
1
使镜筒大幅度升降
使镜筒小幅度升降
载物台：
安放玻片标本
通光孔：
使光线通过
压片夹：
固定玻片标本
1
2
3
遮光器：
可调节光线的强弱
反光镜：
平面镜和凹面镜
1
2
3.显微镜的调光部分
光圈
遮光器
显微镜的照明部分
作用：调节穿过通光孔的光线，可调节光线的强弱
遮 光 器（光圈）
反 光 镜
光 强
光 弱
大光圈
小光圈
平光镜
凹光镜
反光镜和遮光器（光圈）的调节
目镜
镜筒
转换器
物镜
通光孔
遮光器
压片夹
反光镜
镜座
粗准焦螺旋
细准焦螺旋
镜臂
镜柱
载物台
放大物像
连接目镜和物镜
调焦距
提握镜身
光线通过
支持镜身
稳定镜身
调换物镜
放玻片
固定玻片
反射光线
调节光线强弱
放大物像
各部件作用
1、显微镜的结构
罗伯特·虎克制造的显微镜（1665）
罗伯特·虎克观察到的“细胞”
想一想，议一议
目镜和物镜可将观察材料放大。
1、观察的材料应该放在哪里？
2、哪些部件可以将观察材料放大？
观察的材料应放置在与物镜接近的载物台上。
取镜和安放
对光
观察
清洁收镜
显微镜的使用方法分哪几步？
（一）取镜和安放
右握左托略偏左安目镜
注意：在任何情况下都不允许用一只手提起显微镜
取镜：右手握住___，
左手托住_____
镜臂
镜座
安放：放在实验台距边缘大约_____处，安装好_____和_____
7厘米
目镜
物镜
（二）对光
对光：①转动转换器和遮光器，使_________和较大的______对准________
②一只眼注视_____内，转动_______，直到通过目镜看到_____的圆形视野
转动转换器时，
注意不要用手扳物镜！
低倍物镜
光圈
通光孔
目镜
反光镜
明亮
（二）对光
明亮视野
对光成功的标志
（2）.转动遮光器.找大光圈
（3）.转动反光镜.找光源
（1）转动转换器.找低倍物镜
低倍物镜
载物台
反光镜
遮光器
通光孔
1、巧记对光：三转三找
[归纳]：
2、在转动转换器时 ，不要用手扳物镜，正确方法是用手指握住转换器边缘转动。
(三)观察
①放置玻片标本：放在_______上，用_______压住。玻片标本要正对_______的中心
载物台
压片夹
通光孔
放置标本
②下降镜筒：转动________，使镜筒缓慢下降，直到物镜接近________为止；(此时，眼睛一定要看着______)
粗准焦螺旋
玻片标本
物镜
镜筒下降时，眼睛为什么一定要看着物镜 ？
以避免物镜与玻片标本碰撞。
③升高镜筒：左眼向_____内看，右眼同时睁开，同时逆时针方向转动_________，直到_ _____ 为止。
目镜
粗准焦螺旋
看清物像
④再略微转动___________，使看到的物像更加_____。
细准焦螺旋
清晰
为什么左眼看目镜，右眼要同时睁开？
左眼观察，右眼画图
观察时可概括为：放→压→降→升→调
观察：①放置玻片标本：放在_______上，用_______压住。玻片标本要正对_______的中心。
②下降镜筒：转动____________，使镜筒缓慢 下降，直到物镜接近__________为止；(此时，眼睛一定要看着______)
③升高镜筒：一只眼向_____内看，同时逆时针方向转动____________，使镜筒上升，直到看清_______为止
④再略微转动___________，使看到的物像更加清晰。
粗准焦螺旋
玻片标本
物镜
目镜
粗准焦螺旋
物像
细准焦螺旋
载物台
压片夹
通光孔
3.
高倍镜下
低倍镜下
只能观察被光穿透的物体
在显微镜视野中的物像
（1）巧记“观察三先”：
先低后高（镜头）、
先降后升（镜筒） 、
先粗后细（准焦螺旋）
（2）当镜筒下降时，眼睛一定要从侧面注视物镜 ，这样可以避免物镜压坏玻片标本和损坏镜头。
[归纳]：
（四）、清洁收镜
1、观察完毕，先提升 ，取下 。
2、用 将显微镜外表擦拭干净
3、转动 ，使两个 偏向两旁，将镜筒缓慢降至最低。
4、将 放在直立的位置。
5、将显微镜放回原处
镜筒
玻片标本
纱布
转换器
反光镜
物镜
[归纳]：
显微镜的使用
1、取镜和安放：右握左托略偏左安目镜
2、对光：三转三找 一转转换器，找低倍镜；
二转遮光器，找大光圈；
三转反光镜，找光源。
3、观察：放→压→降→升→调
4、清洁收镜
先低后高（镜头）、
先降后升（镜筒） 、
先粗后细（准焦螺旋）
上
左右相反
上下相反
1、目镜内看到的是：
倒像
上
显微镜的成像特点
玻片
视野
看“上”字，在显微镜下看到的是什么字？
上下左右全颠倒
玻片
上
上
视野
写有e字的玻片标本
e
在显微镜视野中的物像
e
从目镜内看到的物像是倒像
玻片
视野
观察写在不透明纸上的的“上”字
上
结果：看不到
光线不能通过不透明纸进入镜筒，所以看不到物象
2、观察材料必须薄而透明
·
调整显微镜视野中的物像
怎样调整至视野中心 ？
上
·
物体实际位置
3、同向（像）法
向右下方移动
上
上
重复播放
玻片上、下、左、右移动时，视野中的物像如何移动？
上
上
3、由于是倒立的像，物像的移动方向和玻片的移动方向_______
相反
上
上
重复播放
视野中的物像不位于视野中央，应如何移动载玻片？
上
上
重复播放
即物像偏向什么方向，玻片就向什么方向移动
光线
载物台
标本
反光镜
物镜
遮光器
光圈
镜筒
目镜
左眼
4、显微镜下光线通过的路径：
光线→反光镜→遮光器→通光孔→标本→物镜→镜筒→目镜→眼
5、显微镜放大倍数的计算
物镜
目镜
10×
5×
放大倍数
10×
16 ×
40×
50×
100×
200×
400×
160×
640×
物体放大倍数＝
目镜放大倍数
×
物镜放大倍数
1.某同学用显微镜观察写在不透明纸上的“上”字，他能看到吗？
2.对光时，视野的明暗，应调节什么结构？
3.使用显微镜观察时，为什么在下降镜筒时眼睛要注视物镜？
4.把写有“上”字的玻片放在物镜下，视野中看到的物像是什么样的？
5.在显微镜的视野右下方有一物像，要移到视野中央，应向哪移动玻片？
6.在视野内出现污点，如何判断污点是否在玻片上？
7.显微镜的放大倍数怎样计算？
五.合作讨论
观察写在不透明纸上的的“上”字
上
结果：看不到
光线不能通过不透明纸进入镜筒，所以看不到物象
2、观察材料必须薄而透明
1.某同学用显微镜观察写在不透明纸上的“上”字，他能看到吗？
2.对光时，视野的明暗，应调节什么结构？
3.使用显微镜观察时，为什么在下降镜筒时眼睛要注视物镜？
4.把写有“上”字的玻片放在物镜下，视野中看到的物像是什么样的？
5.在显微镜的视野右下方有一物像，要移到视野中央，应向哪移动玻片？
6.在视野内出现污点，如何判断污点是否在玻片上？
7.显微镜的放大倍数怎样计算？
五.合作讨论
遮 光 器（光圈）
反 光 镜
视野暗
视野亮
小光圈
大光圈
凹面镜
平面镜
反光镜和遮光器（光圈）的调节
能力提升：
1.某同学用显微镜观察写在不透明纸上的“上”字，他能看到吗？
2.对光时，视野的明暗，应调节什么结构？
3.使用显微镜观察时，为什么在下降镜筒时眼睛要注视物镜？
4.把写有“上”字的玻片放在物镜下，视野中看到的物像是什么样的？
5.在显微镜的视野右下方有一物像，要移到视野中央，应向哪移动玻片？
6.在视野内出现污点，如何判断污点是否在玻片上？
7.显微镜的放大倍数怎样计算？
五.合作讨论
下降镜筒
防止物镜压坏标本，损伤物镜
1.某同学用显微镜观察写在不透明纸上的“上”字，他能看到吗？
2.对光时，视野的明暗，应调节什么结构？
3.使用显微镜观察时，为什么在下降镜筒时眼睛要注视物镜？
4.把写有“上”字的玻片放在物镜下，视野中看到的物像是什么样的？
5.在显微镜的视野右下方有一物像，要移到视野中央，应向哪移动玻片？
6.在视野内出现污点，如何判断污点是否在玻片上？
7.显微镜的放大倍数怎样计算？
五.合作讨论
看“上”字，在显微镜下看到的是什么字？
上下左右全颠倒
上
玻片
视野
1.某同学用显微镜观察写在不透明纸上的“上”字，他能看到吗？
2.对光时，视野的明暗，应调节什么结构？
3.使用显微镜观察时，为什么在下降镜筒时眼睛要注视物镜？
4.把写有“上”字的玻片放在物镜下，视野中看到的物像是什么样的？
5.在显微镜的视野右下方有一物像，要移到视野中央，应向哪移动玻片？
6.在视野内出现污点，如何判断污点是否在玻片上？
7.显微镜的放大倍数怎样计算？
五.合作讨论
在显微镜视野中的物像
·
物体实际位置
·
怎样调整至视野中心 ？
向右下方移动
同向法
想看哪往哪移
1.某同学用显微镜观察写在不透明纸上的“上”字，他能看到吗？
2.对光时，视野的明暗，应调节什么结构？
3.使用显微镜观察时，为什么在下降镜筒时眼睛要注视物镜？
4.把写有“上”字的玻片放在物镜下，视野中看到的物像是什么样的？
5.在显微镜的视野右下方有一物像，要移到视野中央，应向哪移动玻片？
6.在视野内出现污点，如何判断污点是否在玻片上？
7.显微镜的放大倍数怎样计算？
五.合作讨论
.上
.上
试一试： 移动玻片标本
移动玻片标本，污点动则污点在 上；
转动目镜，污点动则污点在 上；
若移动玻片标本和目镜，污点均不动，则污点一定在 上。
6、显微镜视野中有一污点，如何判断污点的位置？
玻片标本
目镜
物镜
规律:
污点不随XX的移动而移动，说明污点不在XX上
有污点，要用专门擦镜纸擦拭。
污点可能存在的地方：目镜、物镜或玻片
移动法
1.某同学用显微镜观察写在不透明纸上的“上”字，他能看到吗？
2.对光时，视野的明暗，应调节什么结构？
3.使用显微镜观察时，为什么在下降镜筒时眼睛要注视物镜？
4.把写有“上”字的玻片放在物镜下，视野中看到的物像是什么样的？
5.在显微镜的视野右下方有一物像，要移到视野中央，应向哪移动玻片？
6.在视野内出现污点，如何判断污点是否在玻片上？
7.显微镜的放大倍数怎样计算？
五.合作讨论
显微镜的放大倍数计算
物镜
目镜
10×
5×
放大倍数
10×
16 ×
40×
50×
100×
160×
200×
400×
640×
放大倍数=目镜倍数×物镜倍数
显微镜的放大倍数 ，所观察到的细胞数目 ，视野范围越大，但细胞体积 ,视野 。
越小
越多
越小
亮
显微镜的放大倍数 ，所观察到的细胞数目 ，视野范围越小，但细胞体积 ,视野 。
越大
越少
越大
暗
100倍
200倍
300倍
400倍
1.使用显微镜时，取镜要用一手__________，一手__________，放在自己实验台的偏___的位置，然后安装好__________。
2.对光时，转动转换器，使____倍镜对准_________，转动遮光器，使一个较大的________也对准__________。用____眼朝_______里注视，____眼睁开，然后用手调节_________，直到看到明亮的视野为止。
握镜臂
托住镜座
左
目镜
通光孔
光圈
通光孔
左
目镜
右
反光镜
低
课堂小结
3、转动___准焦螺旋，使镜筒_______下降，直到物镜接近玻片标本。
4、为什么此时眼睛一定要看着物镜？
因为__________________________
5、____时针方向转动____准焦螺旋，使镜筒缓缓上升直到看清物像为止。再略微转动____准焦螺旋，使看到的物像更加清晰。
6、如果物像偏左，你应将标本向_____移，才能使物像居中 。
粗
缓慢
要防止物镜碰到玻片标本
逆
粗
细
左
课堂小结
课堂小结： 显微镜的成像特点
1.光学显微镜必须要______，必须要______ 。
3.显微镜观察到的像为__________。
4.显微镜放大倍数=___________×__________
6.移动问题：想看哪，________。
7.污点问题：______法。
2.视野的明暗，应调节________和________ 。
遮光器
对光
反光镜
目镜放大倍数
放大的倒像
有光
物镜放大倍数
往哪移
移动
5.放大倍数越大，观察到的物像就_____，
但观察到的细胞数目就_____。
越大
越少
一、判断题：
v
x
v
v
课堂小测
1.对光完成的标志是要看到明亮的圆形视野。（ ）
2.用显微镜观察英文字母“p”，看到的物像是“b” （ ）
3.观察时，用一只眼睛看着目镜，另一只眼睛睁开的目的是便于画图。（ ）
4.当光线较暗时，用反光镜的凹面镜来对光。（ ）
二、选择题：
1.在显微镜的结构中，能使镜筒升降的结构是（ ）
A.目镜和物镜 B.粗、细准焦螺旋
C.遮光器和反光镜 D.转换器和通光孔
2.下列是有关显微镜的构造及其作用，其中搭配正确的是（ ）
A.转换器——可换用不同放大倍数的目镜
B.细准焦螺旋——调节焦距，使看到的物像更清晰
C.光圈——调节视野的大小
D.反光镜——调节物像的大小
3.显微镜镜筒下降时，眼睛应注视（ ）
A.镜筒 B.目镜 C.物镜 D.准焦螺旋
B
B
C
课堂小测
4.想要转换物镜，应调节的结构是（ ）
A.物镜 B.反光镜 C.转换器 D.遮光器
5.用显微镜观察时，若光线比较弱，应该选（ ）
A.大光圈、凹面镜 B.大光圈、平面镜
C.小光圈、凹面镜 D.小光圈、平面镜
6.在显微镜下观察印有“b”字的装片，看到的物像是（ ）
A. p B. d C. b D. q
7.一物像处于显微镜视野左上方，要使该物像移至视野的正中央，应向（ ）方向推玻片。
A.右上方 B.右下方 C.左上方 D.左下方
C
A
D
C
课堂小测
8.显微镜放大倍数的计算方法是( )
A.以目镜倍数为准 B.以物镜倍数为准
C.目镜与物镜倍数的乘积 D.目镜与物镜倍数之和
9.用下列四组镜头看同一块血液的玻片标本，其中可以看到血细胞数目最多的一组为（ ）
A.目镜—5×，物镜—10× B.目镜—5×，物镜—40×
C.目镜—10×，物镜—10× D.目镜—10×，物镜—40×
10.某同学在用显微镜观察标本时，发现视野中总有污物存在，移动玻片时污物不动；换上高倍物镜，污物仍存在，那么污物在（ ）
A.玻片上 B.物镜上 C.反光镜上 D.目镜上
C
A
D
课堂小测
如果使用使用上面的四组镜头，并且不对光圈和反光镜进行调整，视野最暗的是哪一组（ ）
显微镜序号 目镜 物镜
A 5× 8 ×
B 10× 40 ×
C 15 × 10 ×
D 20 × 45 ×
练一练
1.用下列四台显微镜观察洋葱表皮细胞，视野中细胞数目最少的显微镜是（ ）
D
D
2.如果在目镜为5×、物镜为10×时，显微镜视野里可观察到的细胞如右图所示。那么，在物镜放大倍数不变的情况下，把目镜改为15×，视野里可观察到的细胞数目是（ ）
A.3个 B.5个 C.7个 D.9个
B
练一练
3. 小熊在实验时，先用一块洁净的纱布擦拭目镜，再将玻片标本放在显微镜载物台上正中央，用压片夹夹住。然后在双眼侧视下，将物镜下降。接着小熊用左眼朝目镜里观察，同时转动细准焦螺旋，缓缓上升镜筒。小熊的操作有几处错误？请帮助他改正。
小熊的操作有四点错误：
1、不能用纱布擦拭目镜，一定要用擦镜纸擦拭；
2、先对光再观察；
3、在双眼注视下，将镜筒下降至与玻片标本距离
很近时方可停止；
4、调焦观察时，应先转动粗准焦螺旋使镜筒缓缓上升，待看清物像后,再转动细准焦螺旋使物像更加清晰。
4 .用下列四台显微镜观察洋葱鳞片叶内表皮细胞，视野中细胞数量最多的是几号显微镜？为什么？
显微镜序号 目镜 物镜
1 5× 40×
2 10× 40×
3 10× 4×
4 12.5× 10×
各台显微镜的放大倍数：1号200 倍，2号400 倍， 3号40 倍，4号125 倍。视野中细胞最多的显微镜是3 号镜。因为显微镜的放大倍数越高，被观察的细胞在视野中就越大，在同样大小的视野中细胞的数目会少，反之会多。
