等高线地形图

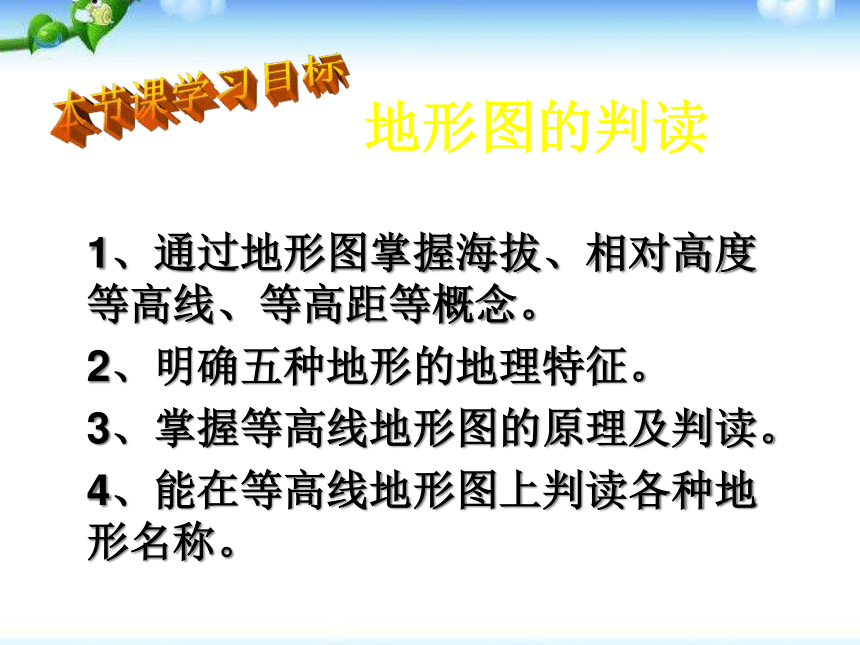

地形图的判读
1、通过地形图掌握海拔、相对高度等高线、等高距等概念。
2、明确五种地形的地理特征。
3、掌握等高线地形图的原理及判读。
4、能在等高线地形图上判读各种地形名称。
今天我们班一起
带地形图出去考察。

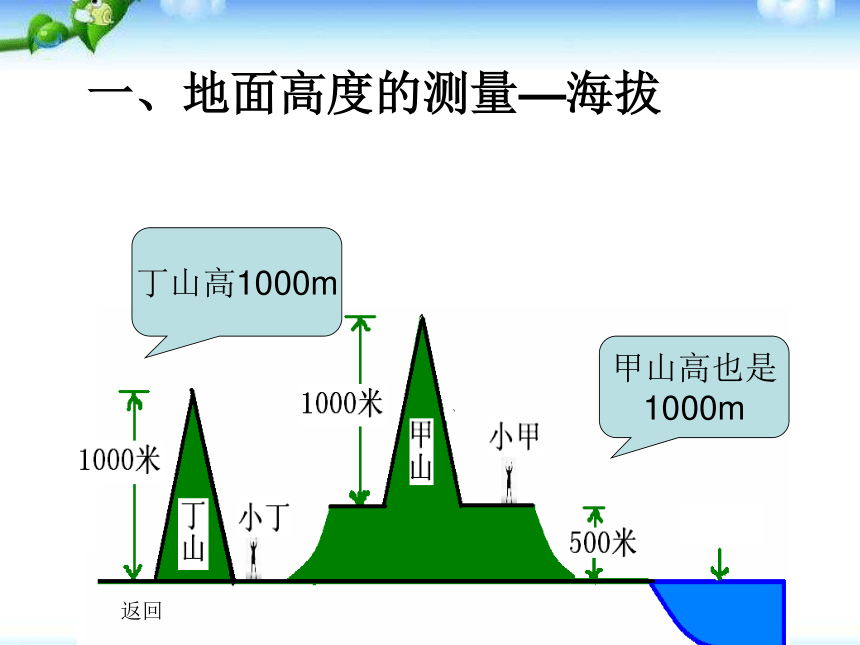

一、地面高度的测量—海拔
甲山高也是
1000m
丁山高1000m
返回
为什么呢？
难道是量错了吗？
地面某个地点高出海平面的垂直距离，
称为海拔。
某个地点高出另一地点的垂直距离，
叫做相对高度。

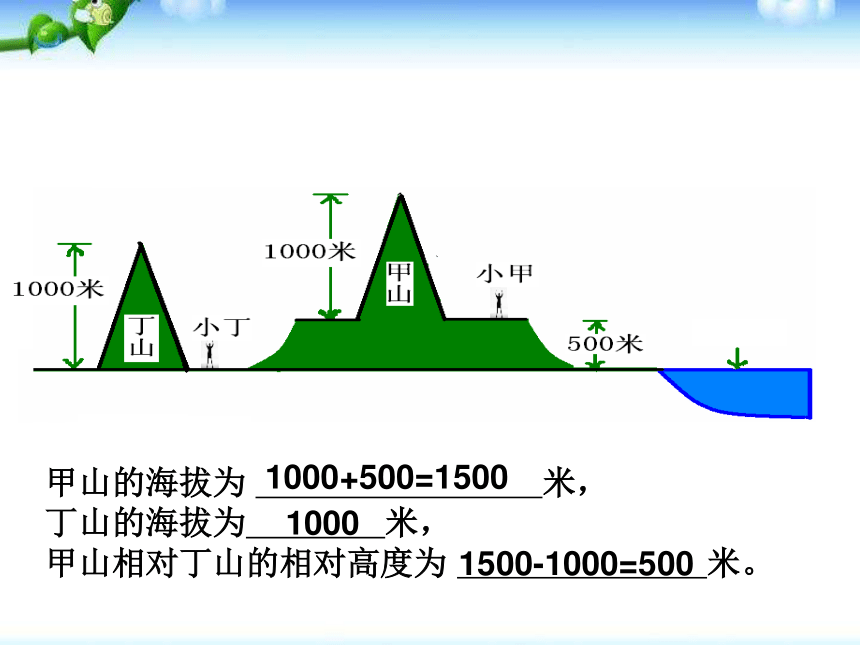

甲山的海拔为 米，
丁山的海拔为 米，
甲山相对丁山的相对高度为 米。
1000+500=1500
1000
1500-1000=500
平原
丘陵
山地
高原
盆地
二、五种常见地貌

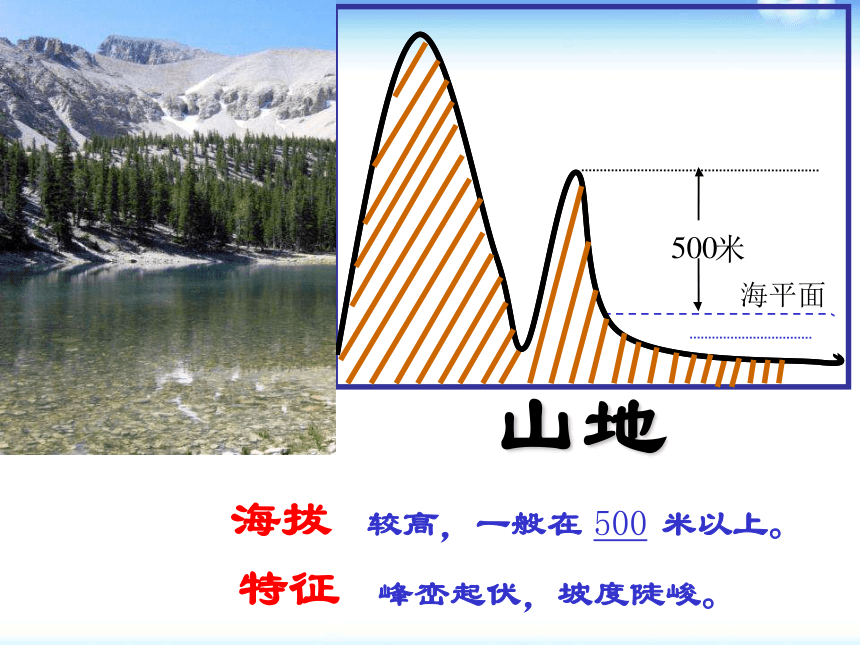

山地：海拔在500米以上，相对高度大，坡度较陡，沟谷幽深。
山地
丘陵：海拔在500米以下，相对高度不大，起伏和缓。
高原：海拔多在500米以上，地面广阔，起伏和缓。

海平面
高原
海拔
特征

较高。
地面坦荡或起伏不大，边缘陡峻。
平原：海拔一般在200米以下，地面平坦广阔。
盆地：四周被山岭，高原环绕，中间为平原或丘陵。
盆地
海拔
无标准
特征
四周高，中间低。
边缘陡峭中间起伏小
500m以上
500m以上
大
200－500m
较小

和缓， 中间低四周高
200m以下
小
高原 山地 丘陵 盆地 平原
高 度 没有一定数值

地面起伏高度
等高线概念
2cm
4cm
6cm
8cm
等高线：地图上海拔相等的点连接成的线称等高线。
A
B
三、等高线的绘制及等高距
返回
等高线绘制
130
120
120
110
100
等高线地形图
1.下图是某地实测的海拔高程，读图完成下题。
图中地形的大致走向是( )
A．东西 B．南北
C．东北—西南 D．西北—东南
B
什么是等高距呢？
地形图上相邻两条等高线的高差。
等高距的大小是随地图比例尺的大小而定的。
1、图中的等高距是 米，
2、如果B是在等高线上，那B的海拔是
米。
100
400
四、五种山地形态
山顶——

密闭等高线的最内层
山脊——

（山的高处像兽类的脊
梁骨似的高起部分）

等高线向低处突出
的地点的连线
山谷——

等高线表现为向内凹
进去（突向高处
的地点连接起来 ）
鞍部——

两山顶之间
等高线不相连的地方
陡崖——

等高线相当密集
或重叠的地方
等高线闭合，数值中心高,四周低
等高线弯曲向低处凸出
等高线弯曲向高处凸出
等高线闭合，数值中心低,四周高
等高线重叠在一起
等高线闭合， 中心高，四周低
等高线闭合， 中心低，四周高
山峰
盆地
等高线重叠在一起
鞍部
陡崖
相邻两个山峰之间的低地
等高线向低处凸出
等高线向高处凸出
山脊
山谷
陡坡
缓坡
等高线密集
等高线稀疏
陡坡
缓坡
不同山体部位的地形特征和等高线特征。
闭合 高 低
高处 低 高
低处 高 低
重叠
密集
稀疏
闭合 低 高
课堂小结
地形 等高线特征 地形特征
山峰 等高线呈_______状 中部______四周______
鞍部 相邻两山峰之间的低地
山谷 等高线向_______凸出 中间______两边______
山脊 等高线向_______凸出 中间______两边______
陡崖 多条等高线_______ 近似垂直的山坡
陡坡 等高线______ 坡度陡
缓坡 等高线______ 坡度缓
盆地 等高线呈_______状 中部______四周______
说说下列序号代表的山体部位。
课堂练习
读下图，找出图中的山顶、鞍部、山谷和山脊
山顶
山顶
山顶
山顶
鞍部
鞍部
山谷
山谷
山谷
山谷
山谷
山谷
山谷
山脊
山脊
山脊
山脊
山脊
地形剖面的绘制
1、是一条闭合的曲线。
2、同一条等高线上海拔高度相同。
3、同一幅图上等高距相等。
4、山谷线凸向高处，山脊线凸向低处。
5、等高线越密集，坡度越陡；等高线越稀疏，坡度越缓。
6、等高线一般都不相交、不重叠（悬崖处除外）。
等高线地形图的特点：
地形图的判读（口诀）

地形图，不难读，看好颜色和标注；
向低突出是山脊，向高突出是山谷；
分布密集是陡坡，缓坡分布较稀疏；
高原平原都平坦，高低要靠颜色辨；
坡度陡缓和高低，山地丘陵来辨析；
沿着剖线作剖面，高低起伏特直观。
山顶 陡坡 盆地 缓坡 峡谷
王村：山脊线
张村：山谷线
余村：山谷线
李村：鞍部
地形图的判读方法
1、掌握等高线地形图的原理及判读方法。
2、通过掌握的方法会做相关习题。
3、掌握等高线地形图在实际生活中的应用。
五、等高线地形图判读方法
1、判读坡度（密陡疏缓）
2、河流的流向（与等高线凸向相反）
3、闭合等高线的判读（大于大的，小于小的）
A
B
A
D

读等高线地形图，完成3~5题。
3．图中山顶的海拔高度可能是 （ ）
　A．457米 B．400米 C．531米 D．398米
4．图中虚线表示的地形是 （ ）
　A．山谷 B．鞍部 C．山顶 D．山脊
5．图中序号所在地坡度最小的是 （ ）
　A．① B．② C．③ D．④
D
4、计算：
相对高度：H相=H高-H低
陡崖相对高度：（n-1）d ≤ △ H ＜（n+1）d”
n表示重叠的等高线的条数，d表示等高距，H表示陡崖的相对高度。
某地相对高度：（n-1）d < △H ＜ （n+1）d”
n表示重叠的等高线的条数，d表示等高距，
六、等高线地形图的应用
选点：水库坝址、港口、气象站、疗养院、宿营地、航空港
选线：公路、铁路、引水路线、输油输气管道
选面：农业布局、工业区、居民区
图为区域等高线地形图，读图回答下列问题。
依据因地制宜的原则，图中所示区域最适宜发展的产业部门是（ ）
A． 水产品养殖 B． 棉花种植
C． 林产品加工 D． 水力发电
C
读右图“冀北某地等高线地形图”，回答下题。
为把铝土矿石运到火车站，计划修一条公路，合理的选线是a、b、c、d中的( )
A.a B.b C.c D.d
C
如果要在A、B两处选一处建一水库，以解决甲镇的缺水问题，应该建在何处比较合理？理由是什么？
A处，A处位于口袋形盆地的狭窄出口处，库容量大，工程量小，且水可以顺流至甲镇；在B地建大坝，有可能淹没甲镇。
