《13.5怎样认识和测量电压》课件

(共28张PPT)
沪粤版 九年级上

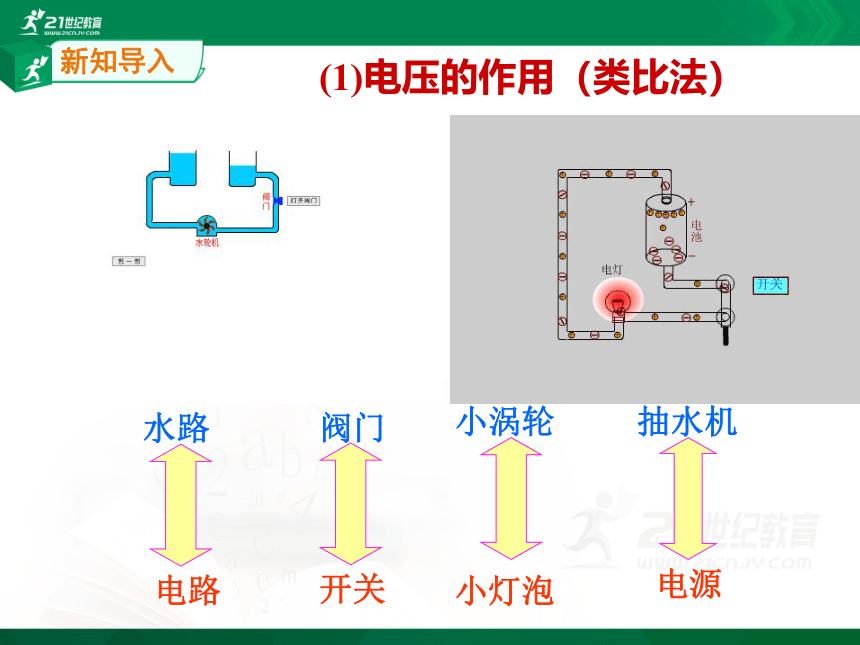

(1)电压的作用（类比法）
小涡轮
水路
阀门
抽水机
电源
新知导入
水压
电压
抽水机
电源
新知讲解

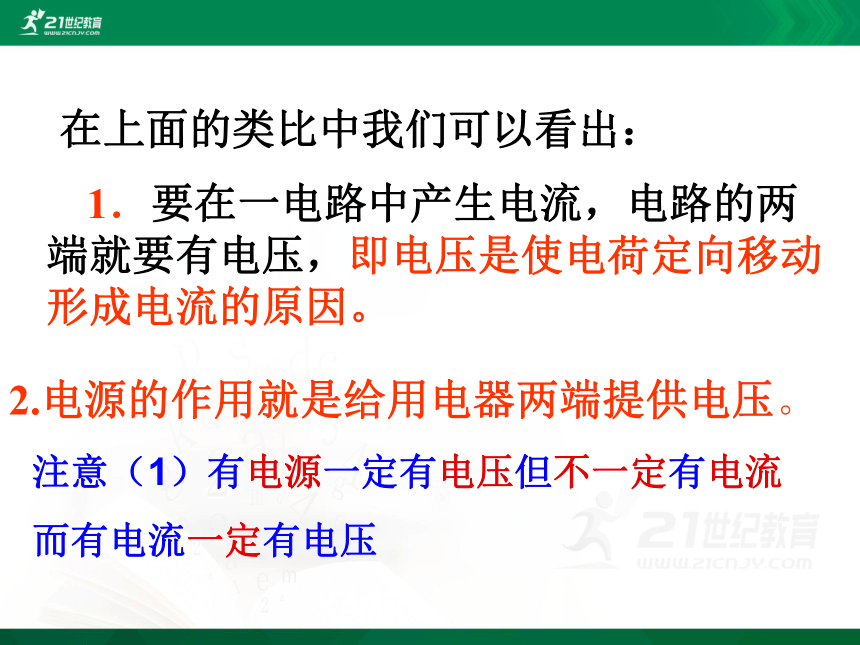

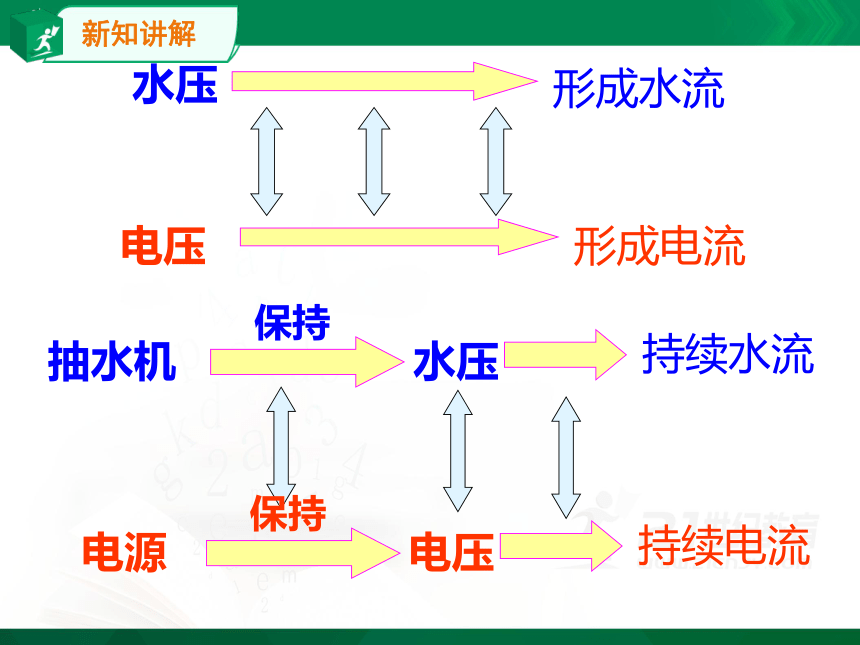

1．要在一电路中产生电流，电路的两端就要有电压，即电压是使电荷定向移动形成电流的原因。
2.电源的作用就是给用电器两端提供电压。
在上面的类比中我们可以看出：
注意（1）有电源一定有电压但不一定有电流
而有电流一定有电压

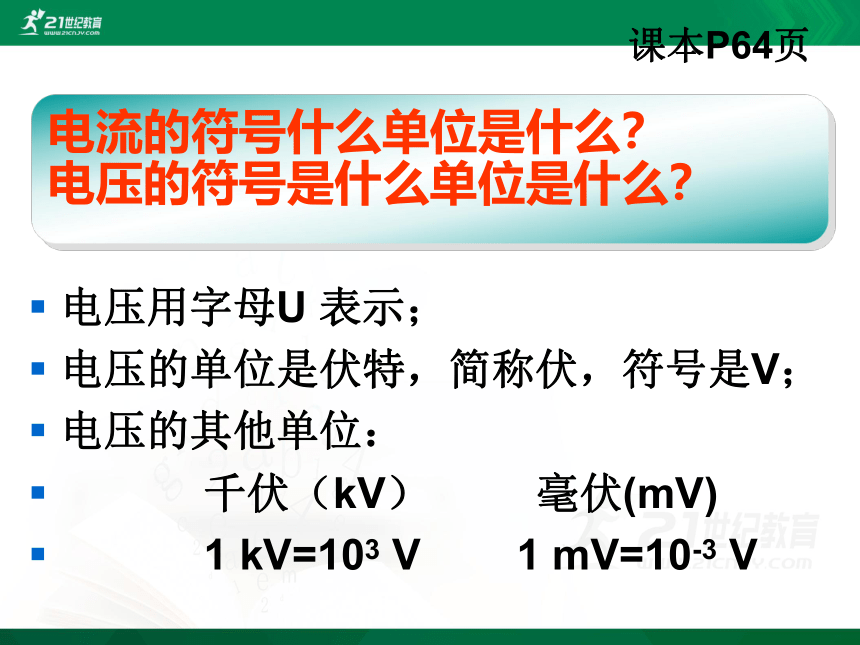

电流的符号什么单位是什么？
电压的符号是什么单位是什么？
电压用字母U 表示；
电压的单位是伏特，简称伏，符号是V；
电压的其他单位：
千伏（kV） 毫伏(mV)
1 kV=103 V 1 mV=10-3 V
课本P64页

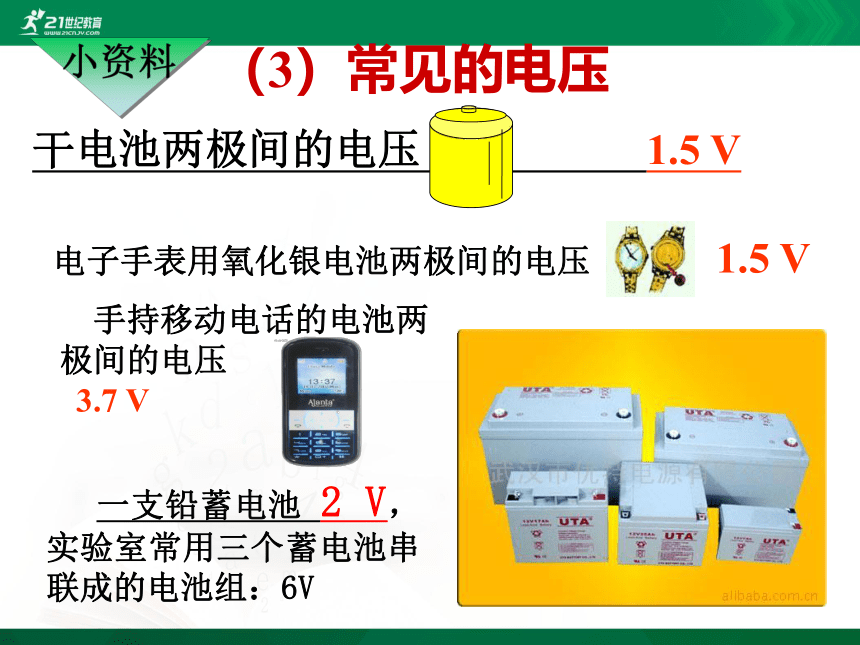

（3）常见的电压
干电池两极间的电压 1.5 V
电子手表用氧化银电池两极间的电压 1.5 V
手持移动电话的电池两
极间的电压
3.7 V
一支铅蓄电池 2 V，实验室常用三个蓄电池串联成的电池组：6V
电视机显像管的工作电压 10kv以上
发生闪电的云层间电压 可达103kv

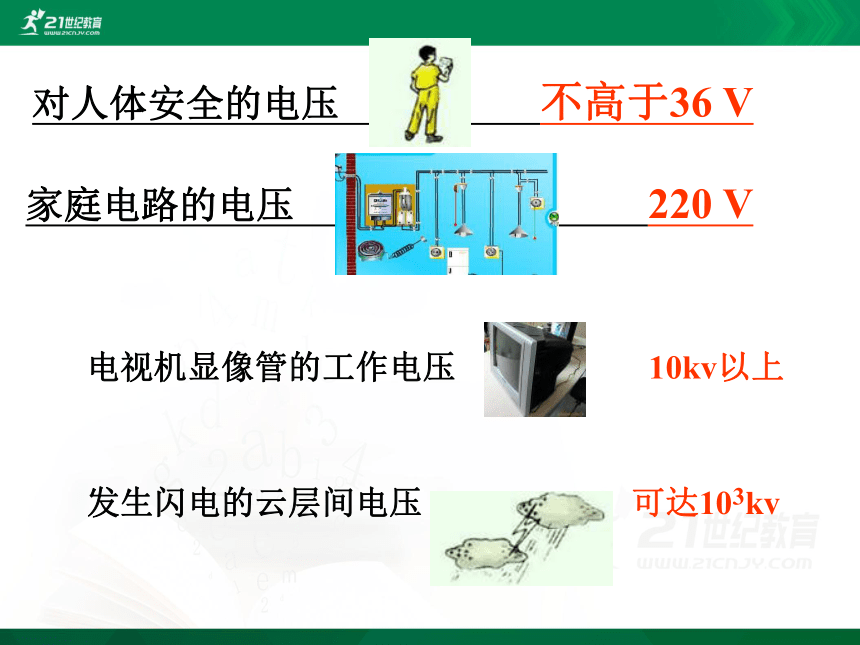

对人体安全的电压 不高于36 V
家庭电路的电压 220 V

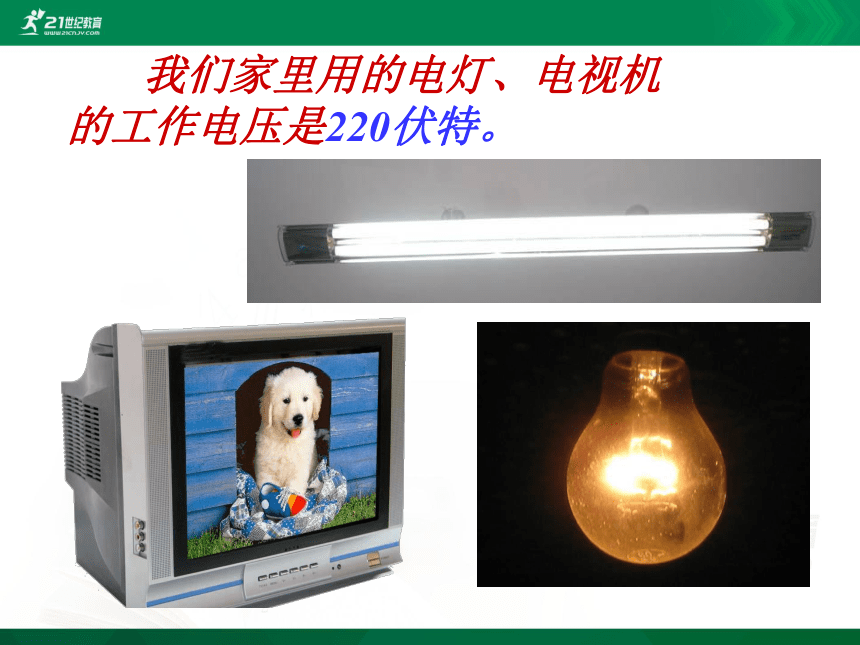

我们家里用的电灯、电视机的工作电压是220伏特。

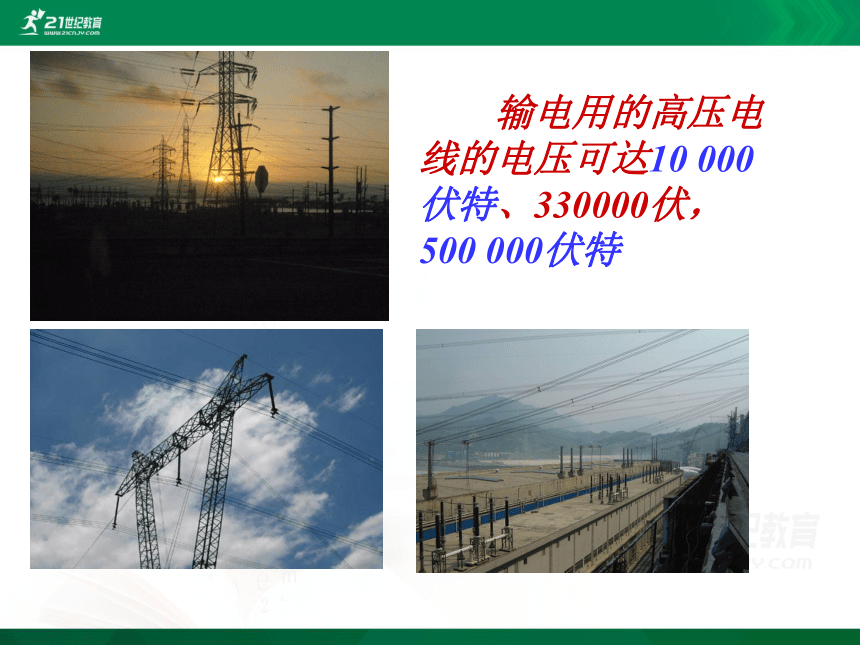

输电用的高压电线的电压可达10 000伏特、330000伏，500 000伏特
电压的大小用电压表测量。
几种常用的电压表：
学生电压表
演示电压表
万用表
应该用什么仪器来测量电压呢？
认识电压表
电压表：
外观
接线柱
量程
分度值
1.作用：
2.符号：
3.接线柱


中间的旋钮可以调零
量程：0～3V
分度值：0.1V
量程：0～15V
分度值：0.5V
_
若选“15”“-”接线柱
若选“3”“-”接线柱
—
认识电压表
答案：0.7V
答案：1.4V
答案：3.5V
答案：7V
答案：11V
探究 怎样连接电压表
阅读第66页 电压表使用说明
新知讲解
电压表的使用方法：
（注意：电压表内阻很大，串联在电路中相当开路，电路中没有电流，但电压表示数为电源电压）
下列各图中电压表分别
测量的是哪两端电压？
L1 两端
电压
L2两端
电压
L1L2 两 端
总 电 压
1.电压表测 两端的电压
V2
L2
L1
灯L1
中考演练
2、电压表测 两端的电压
V
L1
L2
灯L2
中考演练
3．某同学在用电压表测电压时，选用了“+”“3”接线柱，读数时却误按照“+”“15”接线柱来读，得到电压值为13.5V．则实际值为（　　）
A．4.5 V B．2.7 V C．3.5 V D．1.5 V
B
V
L2
L1
4. (1)在图甲电路中，电压表测量的_____________两端的电压；
(2)在图乙中，当开关闭合时电压表测量的是__________两端的电压；当开关断开时，电压表_________(选填“有”或“无”)电压。
电压表测L1两端的电压
当开关闭合时，电压表测L2两端的电压
有
L2
L1
5.在○内填上适当的电表，并标出“+”、“-”接线柱
A
V
A
V
+
-
+
-
+
-
+
-
6.如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是 ( )
A. ①是电流表，②和③是电压表；
B. ①和③是电压表，②是电流表；
C. ①和②是电流表，③是电压表；
D. ①②和③都是电流表
B
