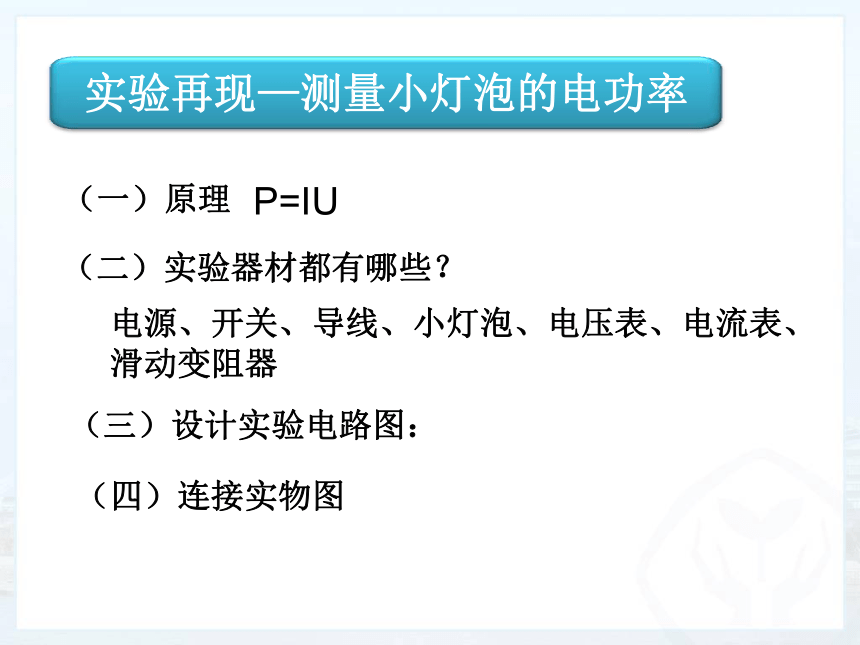

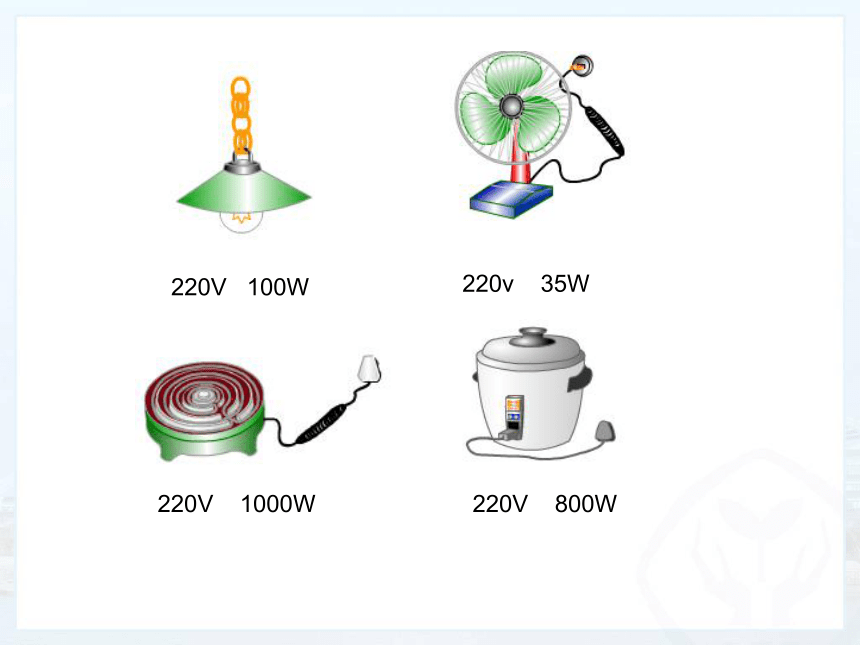

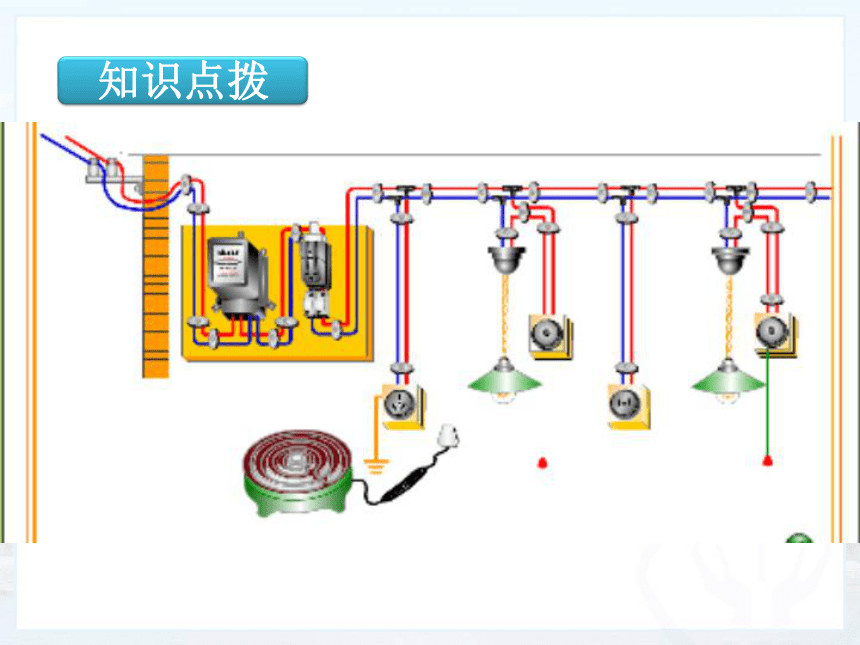

课件18张PPT。教科版九年级物理上册 第六章 电功率 复习220V 100W220v 35W220V 1000W220V 800W知识点拨电功率复习—思维导图（一）原理P=IU（二）实验器材都有哪些？电源、开关、导线、小灯泡、电压表、电流表、
滑动变阻器 （三）设计实验电路图：（四）连接实物图实验再现—测量小灯泡的电功率3.8实验再现在测标有“3.8V”小灯泡电功率的实验中：1.请根据电路图将实物图连接起来。2.正确连接好电路闭合开关并移动滑片，发现小灯泡不亮，电压表无示数，但电流表却有示数，故障可能是 。


3.如果闭合开关发现小灯泡不亮，电压表有示数，电流表无示数，产生这种现象的原因是
。小灯泡短路小灯泡断路

4.闭合开关后小灯泡发光，当移动滑片时发现小灯泡亮度始终不变，故障可能是 ：
。
5.闭合开关后小灯泡发光很暗，当移动滑片时发现小灯泡亮度始终不变，故障可能是 ：
。滑动变阻接器接线柱同时接在下面滑动变阻接器接线柱同时接在上面6.当滑动变阻器的滑片向左移动时，电流表、电压表的示数如何变化？电流表的示数：电压表的示数：变大变大7. 当灯泡刚好正常发光时，电流表的示数为0.3A，则灯泡的额定功率为 W.1.14实际电压与额定电压、实际功率与额定功率的关系 下面是小明等同学进行的电学实验：小明将电阻换成标有“2.5V”字样的小灯泡，测量其电功率。
(1)正确连接电路，闭合开关，发现小灯泡不亮，电压表有示数，电流表无示数，产生这种现象的原因是___________________ 。
中考典题小灯泡断路(2)排除故障，继续实验，如图乙所示是某次实验电流表的示数，为 A；最后根据实验数据画出I-U图象(如图丙)，根据图象求出小灯泡正常发光时的功率为______W。
(3)通过分析I-U图象，发现小灯泡的电阻随电压升高逐渐变大，其原因是 。
中考典题(4) 、该实验电路还可完成的实验是： 。0.10.625小灯泡电阻随温度升高而变大测小灯泡电阻1、如图所示，手电筒中的电流为0.5A，电源为三节新的干电池，则该手电筒的小灯泡正常发光时的功率是(　　)A.0.25W　　B.0.75W　
C.2.25W　　D.9.00W巩 固 提 升c2、小明家的电饭锅电源线坏了，他在网上新买了
一根，使用时闻到橡胶的焦糊味，他立即拔下电源
插头，发现这根电源线很热，其他用电器仍然正常
工作。你认为引起电源线过热的原因可能是(　　)
A.电路的电压过高　　　 B.新买的电源线过细
C.新买的电源线过粗 D.新买的电源线过短
B 3、小明学习了电能表的知识后，回到家里观察电能表的示数是 ，过一段时间后，小明家电能表的示数如图所示，则小明家这段时间消耗的电能是________kW·h；若小明只让家中一个用电器工作，观察到1min电能表的转盘转了30圈，则该用电器的电功率是________W。120018.24、（2016.宁夏中考）一台“220V 120W”的液晶电视机，正常工作2 h 消耗的电能为 多少KW·h?解：根据题意分析得：
W=Pt=0.12Kw×2h=0.24Kw·h
答：正常工作2 h 消耗的电能为0.24 KW·h。
