课件19张PPT。3.6探究凸透镜成像规律提出问题猜想假设分析论证交流合作制定计划
设计实验进行实验

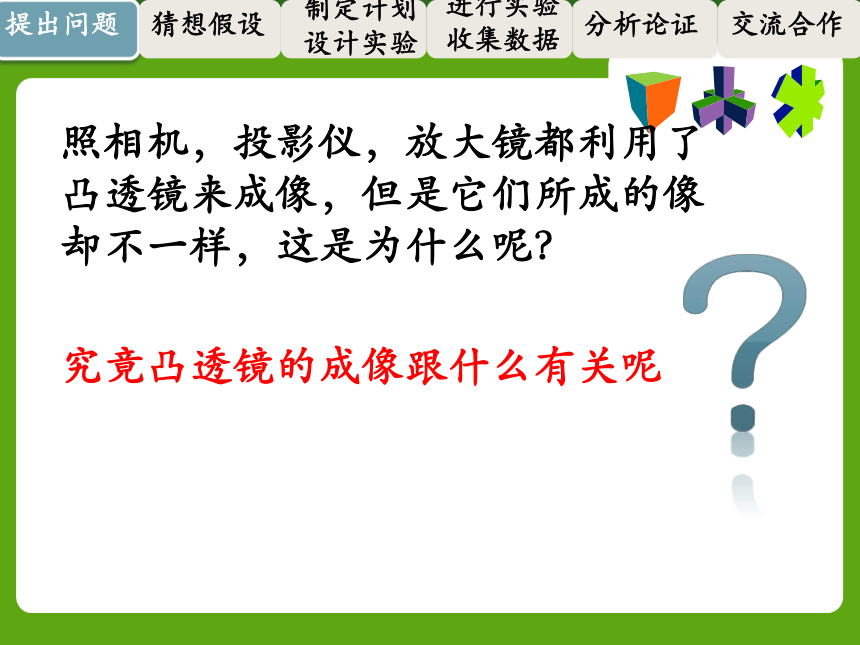

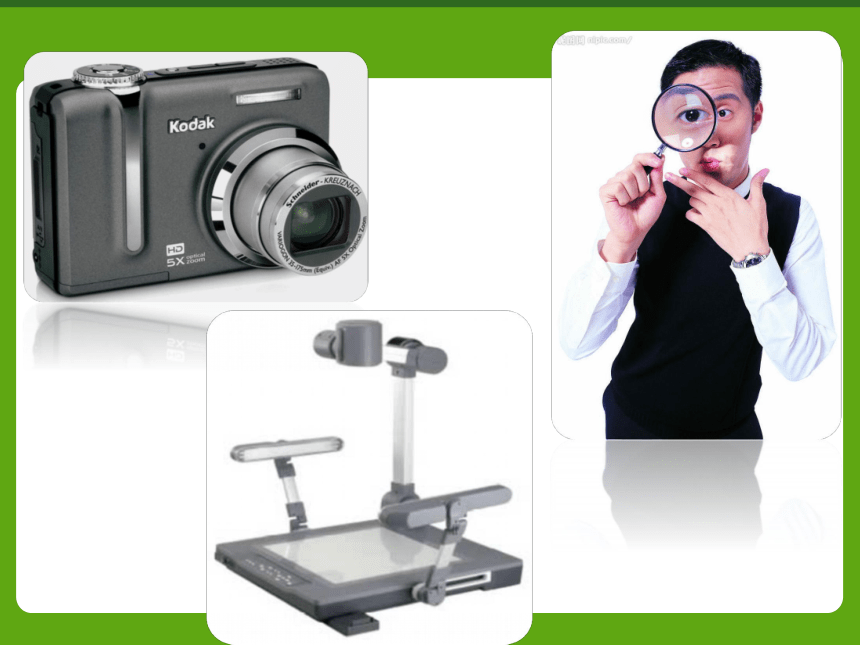

收集数据照相机，投影仪，放大镜都利用了
凸透镜来成像，但是它们所成的像
却不一样，这是为什么呢？？究竟凸透镜的成像跟什么有关呢提出问题猜想假设分析论证交流合作制定计划
设计实验进行实验

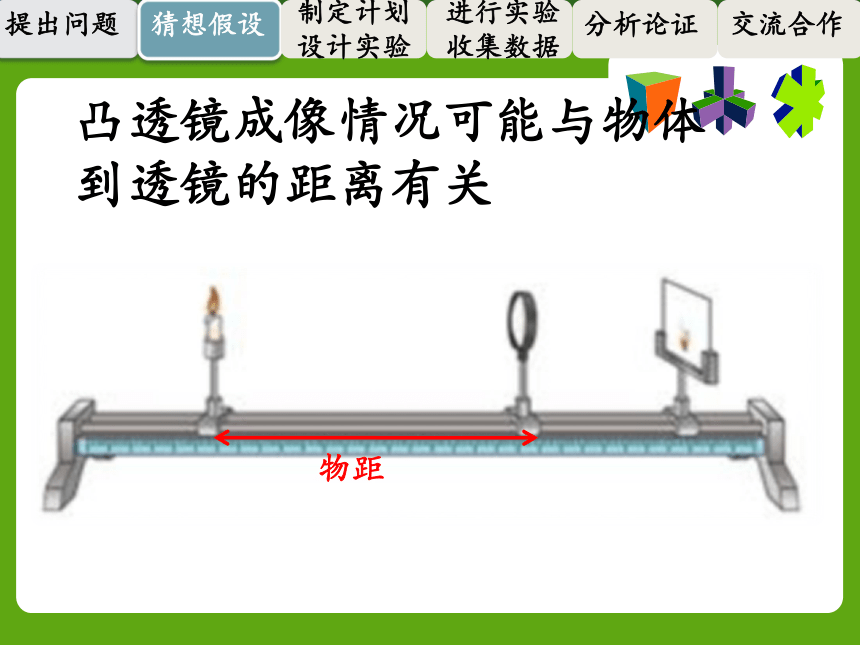

收集数据凸透镜成像情况可能与物体到透镜的距离有关物距提出问题猜想假设分析论证交流合作制定计划
设计实验进行实验
收集数据预备知识3.实像：1.物距(u)： 到 的距离；2.像距(v)： 到 的距离；物体 凸透镜光心凸透镜光心像 可以用光屏承接的像4.虚像：不可以用光屏承接的像提出问题猜想假设分析论证交流合作制定计划
设计实验进行实验

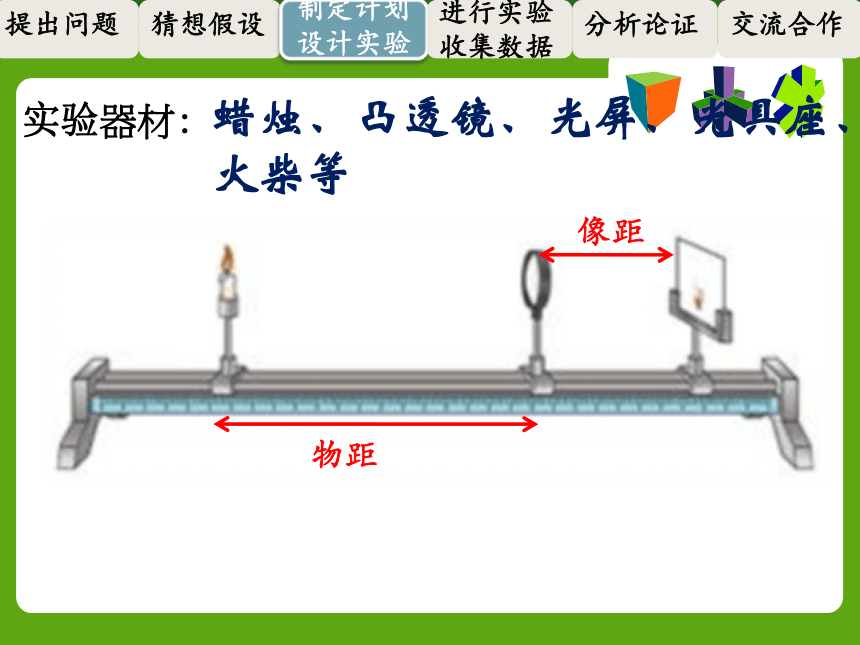

收集数据实验器材:蜡烛、凸透镜、光屏、光具座、火柴等 物距像距提出问题猜想假设分析论证交流合作制定计划
设计实验进行实验

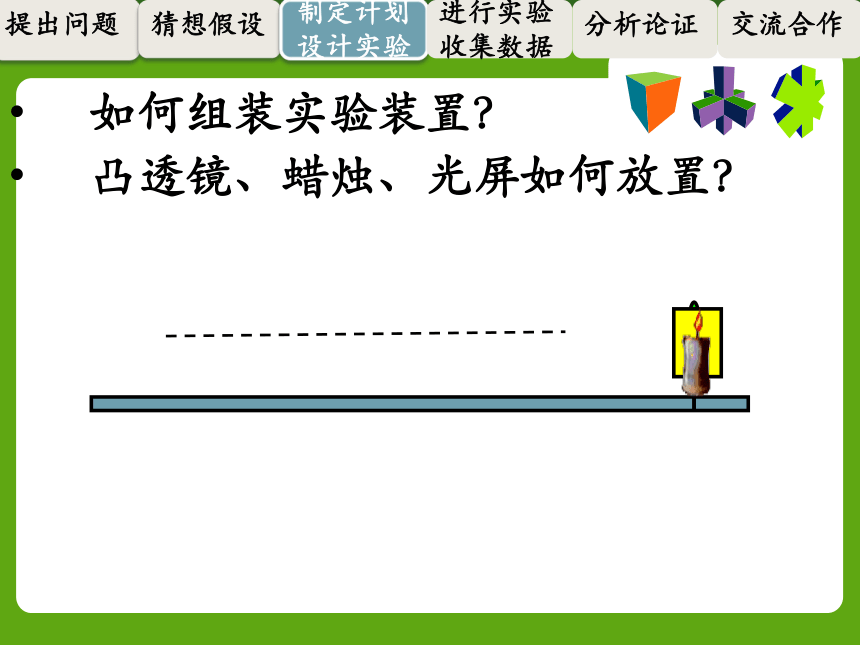

收集数据 如何组装实验装置？
凸透镜、蜡烛、光屏如何放置？提出问题猜想假设分析论证交流合作制定计划
设计实验进行实验
收集数据 （1）要将蜡烛、凸透镜、光屏依次 放在光具座，并且使 烛焰、凸透镜、光屏三者的中心大致在同一高度。
（2）当凸透镜成像时，应该先确定烛焰位置，再移动光屏，使光屏得到最清晰的像时，光屏的位置才是像的位置提出问题猜想假设分析论证交流合作制定计划
设计实验进行实验
收集数据提出问题猜想假设分析论证交流合作制定计划
设计实验进行实验
收集数据凸透镜成像的规律缩小等大实倒立倒立实倒立实放大不成像放大正立虚fu =2f
u>2f
u =2f u = f提出问题猜想假设分析论证交流合作制定计划
设计实验进行实验
收集数据凸透镜成像的规律（1）当物距u>f时，在凸透镜的另一侧形成＿ ＿ （倒/正） 立的实像。
当物距u>2f时，像的大小比物体＿ ＿ ＿；
当物距f（2）当物距u < f时，在凸透镜 的＿ ＿ ＿侧形成＿ ＿ ＿立的，放大的＿ ＿ ＿像
倒小大同正虚提出问题猜想假设分析论证交流合作制定计划
设计实验进行实验
收集数据1、实像必倒立，且像和物分居在凸透镜两侧
虚像必正立，且像和物在凸透镜同侧2、虚像和实像的分界点是______
放大像与缩小像的分界点是_______焦点2f点凸透镜的应用——放大镜放大镜的原理：当物体在凸透镜1倍焦距
以内时，即（u 到正立放大的虚像放大镜的使用：将物体放在距离放大镜
1倍焦距以内，而且在1倍焦距以内的限度
内，物体离凸透镜越远，所成的像越大1.关于凸透镜成像下列说法错误的是（ ）
A、实像总是倒立的，虚像总是正立的
B、光屏上能接到的像一定是实像
C、缩小的像一定是实像
D、放大的像一定是虚像D2.焦距是10cm的凸透镜，用它来放大昆虫的脚，
凸透镜离昆虫脚的距离应为（ ）
A 5cm以内 B 10cm以内
C 20cm以内 D 10cm以内B3.照相机是利用凸透镜能够成缩小实像来拍摄
照片，若镜头焦距为15cm,那么被拍景物到照
相机镜头应该是（ ）
A 超过30cm B 在15cm到30cm之间
C 正好30cm D 正好15cmA当＿＿＿＿＿时，成＿＿＿＿＿＿＿＿＿。当＿＿＿＿＿时，成＿＿＿＿＿＿＿＿＿。当＿＿＿＿＿时，成＿＿＿＿＿＿＿＿＿。思考与总结这节课你学到了什么？U>2ff二倍焦距分大小；
像的大小像距定，
像儿跟着物体跑 。口诀凸透镜的应用镜头(凸透镜)(像) 照相机能成倒立的、缩小的实像。 投影片上的图案通过凸透镜形成一个放大的、倒立的实像. 放大镜就是凸透镜,能成放大的、正立的虚像。投影仪
