鲁教五四制九年级物理 11.5探究串并联电路中电流的规律 同步测试
一、单选题
1.如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA=0.4A、IB=0.2A、IC=0.2A，在表格中记录数据后，下一步应该做的是（ ）
A.?整理器材，结束实验???????????????????????????????????????????B.?分析数据，得出结论 C.?换用不同规格的小灯泡，再测出几组电流值??????????D.?换用电流表的另一量程，再测出一组电流值
2.如图6-21所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较通过它们的电流的大小，有（????）
A.?IAB＜IBC ???????????????????????????B.?IAB＝IBC???????????????????????????C.?IAB＞IBC???????????????????????????D.?无法确定
3.在图所示的电路中电源电压不变，将电流表A1、A2正确连入电路A、B或C处，闭合电键S，电路正常工作，各电表的示数均不为零.当移动滑动变阻器R2的滑片P时，电流表A1与电流表A2示数的差值不发生变化.则（?? ）
A.?电流表A1一定串联在C点????????????????????????????????????B.?电流表A1可能串联在A点 C.?电流表A2一定串联在B点?????????????????????????????????????D.?电流表A2一定不串联在A点
4.甲、乙两根铜导线串联，已知甲两端的电压比乙小，关于甲、乙的横截面积S及长度l的判断，不可能成立的是（ ）
A.?S甲＞S乙 ， l甲＞l乙?????B.?S甲＜S乙 ， l甲＞l乙?????C.?S甲＞S乙 ， l甲＜l乙?????D.?S甲＜S乙 ， l甲＜l乙
5.如图所示的电路中，开关S闭合，电流表A1 ， A2的示数分别为I1 ， I2 ， I1与I2比较有（?? ）
A.?I1＞I2?????????????????????????????????B.?I1=I2?????????????????????????????????C.?I1＜I2?????????????????????????????????D.?无法比较

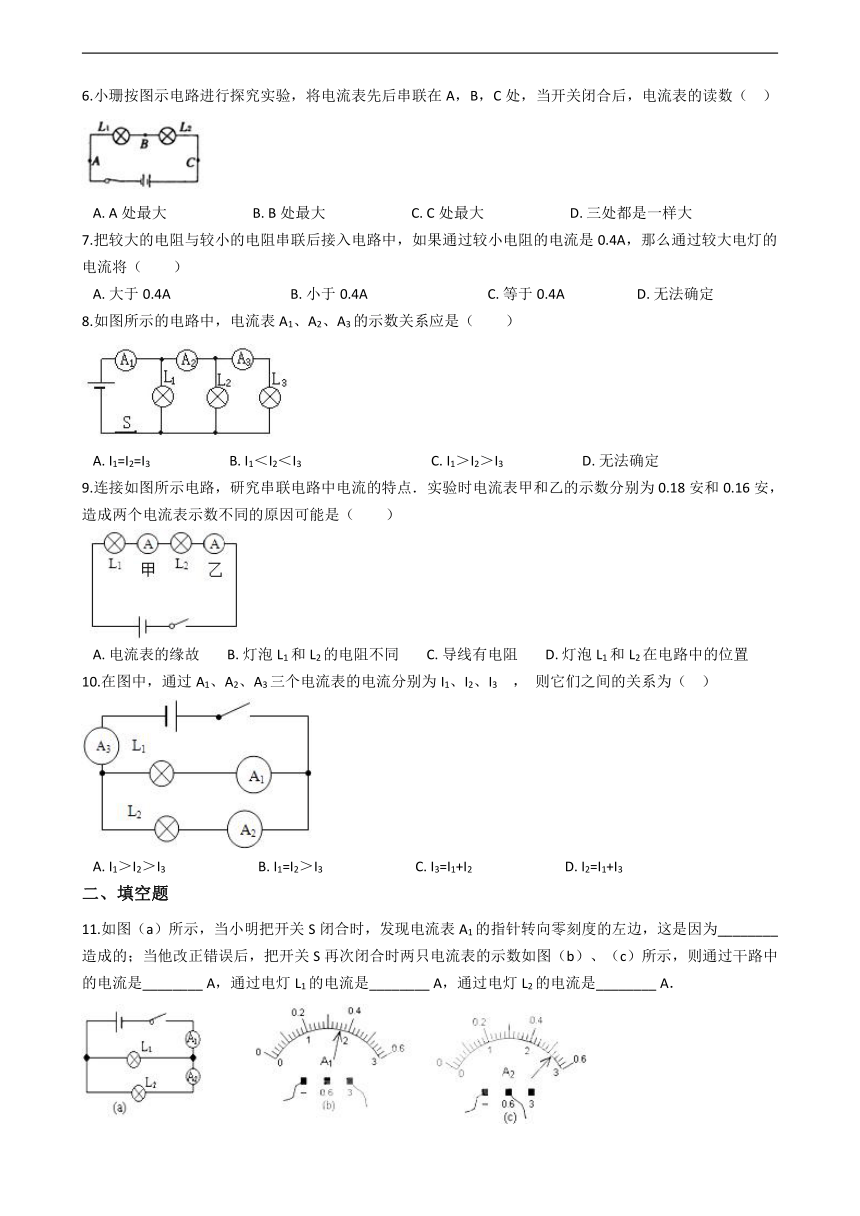

6.小珊按图示电路进行探究实验，将电流表先后串联在A，B，C处，当开关闭合后，电流表的读数（?? ）
A.?A处最大?????????????????????????B.?B处最大?????????????????????????C.?C处最大?????????????????????????D.?三处都是一样大
7.把较大的电阻与较小的电阻串联后接入电路中，如果通过较小电阻的电流是0.4A，那么通过较大电灯的电流将（ ）
A.?大于0.4A? ? ? ? ??????????????????????B.?小于0.4A? ? ? ? ??????????????????????C.?等于0.4A?????????????????????D.?无法确定
8.如图所示的电路中，电流表A1、A2、A3的示数关系应是（ ） ?
A.?I1=I2=I3???????????????????????B.?I1＜I2＜I3? ? ? ? ?????????????????????????C.?I1＞I2＞I3???????????????????????D.?无法确定
9.连接如图所示电路，研究串联电路中电流的特点．实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（ ） ?
A.?电流表的缘故????????B.?灯泡L1和L2的电阻不同????????C.?导线有电阻????????D.?灯泡L1和L2在电路中的位置
10.在图中，通过A1、A2、A3三个电流表的电流分别为I1、I2、I3 ， 则它们之间的关系为（?? ）
A.?I1＞I2＞I3???????????????????????????B.?I1=I2＞I3???????????????????????????C.?I3=I1+I2???????????????????????????D.?I2=I1+I3
二、填空题
11.如图（a）所示，当小明把开关S闭合时，发现电流表A1的指针转向零刻度的左边，这是因为________造成的；当他改正错误后，把开关S再次闭合时两只电流表的示数如图（b）、（c）所示，则通过干路中的电流是________?A，通过电灯L1的电流是________?A，通过电灯L2的电流是________?A．

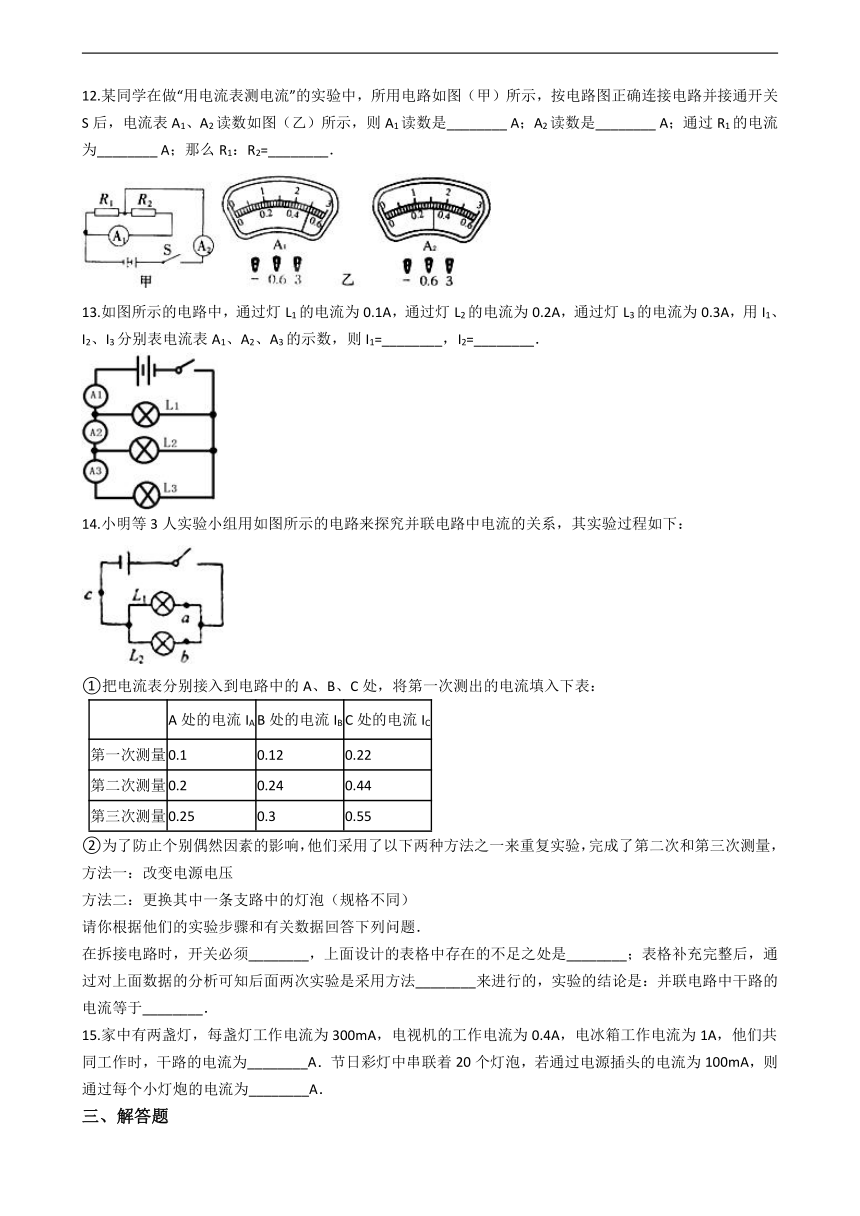

12.某同学在做“用电流表测电流”的实验中，所用电路如图（甲）所示，按电路图正确连接电路并接通开关S后，电流表A1、A2读数如图（乙）所示，则A1读数是________?A；A2读数是________?A；通过R1的电流为________?A；那么R1：R2=________．
13.如图所示的电路中，通过灯L1的电流为0.1A，通过灯L2的电流为0.2A，通过灯L3的电流为0.3A，用I1、I2、I3分别表电流表A1、A2、A3的示数，则I1=________，I2=________．
14.小明等3人实验小组用如图所示的电路来探究并联电路中电流的关系，其实验过程如下： ①把电流表分别接入到电路中的A、B、C处，将第一次测出的电流填入下表：
A处的电流IA
B处的电流IB
C处的电流IC
第一次测量
0.1
0.12
0.22
第二次测量
0.2
0.24
0.44
第三次测量
0.25
0.3
0.55
②为了防止个别偶然因素的影响，他们采用了以下两种方法之一来重复实验，完成了第二次和第三次测量， 方法一：改变电源电压 方法二：更换其中一条支路中的灯泡（规格不同） 请你根据他们的实验步骤和有关数据回答下列问题． 在拆接电路时，开关必须________，上面设计的表格中存在的不足之处是________；表格补充完整后，通过对上面数据的分析可知后面两次实验是采用方法________来进行的，实验的结论是：并联电路中干路的电流等于________．
15.家中有两盏灯，每盏灯工作电流为300mA，电视机的工作电流为0.4A，电冰箱工作电流为1A，他们共同工作时，干路的电流为________A．节日彩灯中串联着20个灯泡，若通过电源插头的电流为100mA，则通过每个小灯炮的电流为________A．
三、解答题
16.在高大建筑物上安装有560只节日彩灯串联在一起，电源插头处的电流强度为120毫安，通过每盏灯的电流强度为多少安？
四、实验探究题
17.下面是小余和小乐同学探究并联电路电流特点实验的过程，请你帮他们完成实验：小余和小乐按照课本要求探究并联电路中电流的关系，他们设计的电路如图中的图甲所示。
（1）小余试触时电流表的指针向着没有刻度的一侧偏转，如图中的图乙所示，根据你的分析，你认为原因可能是 ________。
（2）在实验过程中他们连接了如图中图所示的电路，该电路存在的问题是：________。 请在图中图乙上只改动一根导线，使电路符合L1、L2并联，电流表A1测干路电流，A2测灯L2的电流，开关控制所有用电器。________（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）
（3）他们改正错误后把电流表分别接入到电路中的A、B、C处，测出它们的电流，见下表： 通过对上面数据的分析，可以得出的结论是：________。
（4）在实验中可以采用 ________的方法改变A、B、C处电流的大小从而进行多次实验。
18.襄襄和樊樊在“探究并联电路中干路电流与各支路电流有什么关系”时，利用一个开关、一个电流表、一个学生电源（有多个电压档位）、四个阻值不等的电阻以及若干条导线，进行了大胆探究。如图所示是他们的实验电路图。
（1）他们的猜想是：________（只写一种猜想）。

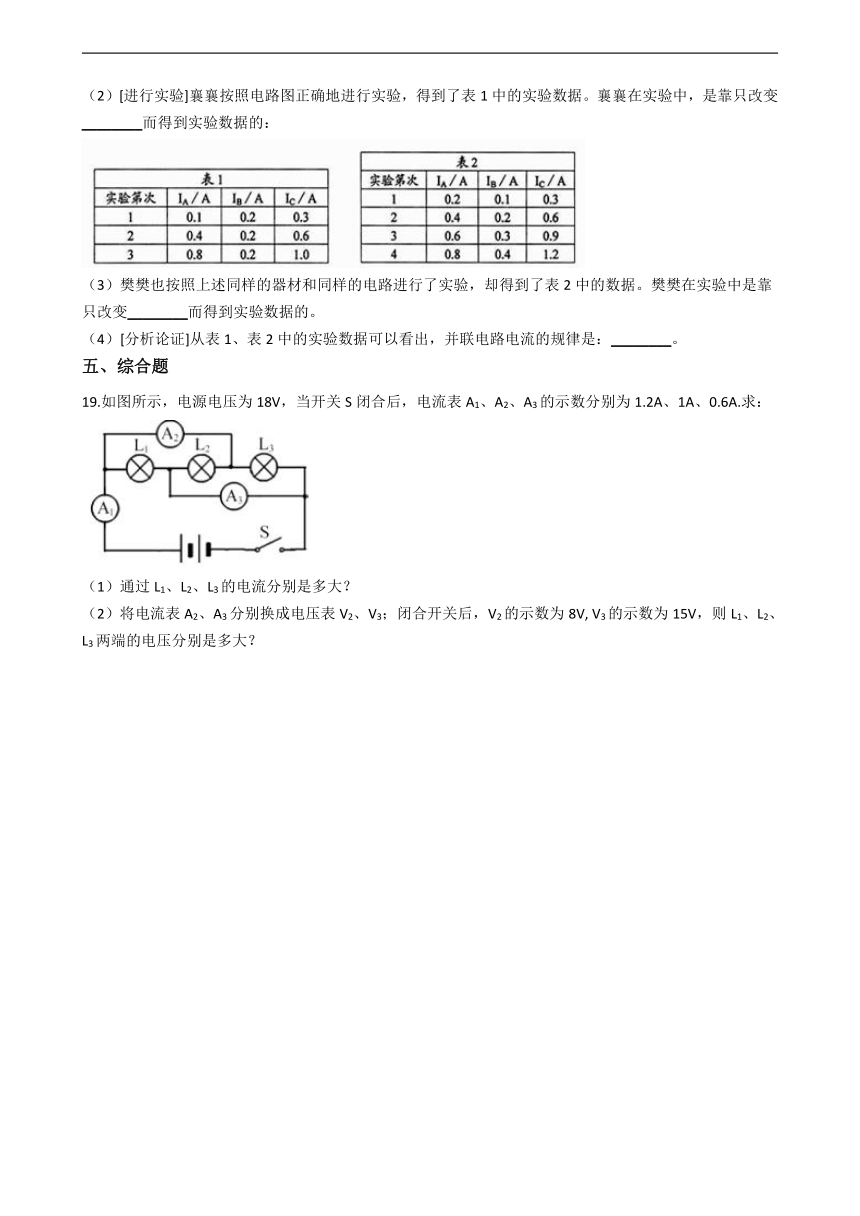

（2）[进行实验]襄襄按照电路图正确地进行实验，得到了表1中的实验数据。襄襄在实验中，是靠只改变________而得到实验数据的：
（3）樊樊也按照上述同样的器材和同样的电路进行了实验，却得到了表2中的数据。樊樊在实验中是靠只改变________而得到实验数据的。
（4）[分析论证]从表1、表2中的实验数据可以看出，并联电路电流的规律是：________。
五、综合题
19.如图所示，电源电压为18V，当开关S闭合后，电流表A1、A2、A3的示数分别为1.2A、1A、0.6A.求：
（1）通过L1、L2、L3的电流分别是多大？
（2）将电流表A2、A3分别换成电压表V2、V3；闭合开关后，V2的示数为8V, V3的示数为15V，则L1、L2、L3两端的电压分别是多大？
答案解析部分
一、单选题
1.【答案】C
【解析】【解答】A、B、仅仅测量一次就下结论，具有偶然性，是不符合实验规律的，A、B、不符合题意； C、换用不同规格的小灯泡，再测出几组电流值，这样符合实验的要求，能够使最终的结论更具普遍性，C符合题意； D、换用电流表的另一量程，再测出一组电流值，会使误差增大，D不符合题意． 故答案为：C． 【分析】物理实验不能只由一次实验得出规律。小明的实验只有一组数据，具有偶然性，应换用不同规格的小灯泡，多次实验，使实验结论具有普遍性。
2.【答案】B
【解析】
【分析】（1)AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，横截面积越大，电阻越小； （2)根据串联电路的电流特点可知通过两段导体的电流关系； （3)根据P=R可知两段导体发热功率的关系．
【解答】A、导体AB和BC由同种材料制成、长度相同，由图可知导体AB横截面积比BC的小，所以，RAB＞RBC ， 故A错误； B、导体AB和BC由同种材料制成、长度相同，由图可知导体AB横截面积比BC的小，所以，RAB＞RBC ， 故B正确； C、因为两段导体串联，所以通过两导体的电流相等，即IAB=IBC ， 故据P=R可知，两段导体发热的功率：PAB＞PBC ， 故C错误； D、因为两段导体串联，所以通过两导体的电流相等，即IAB=IBC ， 故D错误． 故选B．
【点评】本题考查了串联电路的电流特点和功率公式的应用，关键是根据影响电阻的大小因素确定两段导体电阻的大小．
3.【答案】D
【解析】【解答】由图示可知，两电阻为并联关系，干路中C点的电流等于两支路中A点和B点的电流之和，由于并联电路各支路互不影响，所以滑片移动时，对通过电阻R1的电流没有影响，C点和B点的电流是同增同减的，并且变化的量是相等的，这两点电流的差值等于A点的电流（固定不变），所以这两个表都不能串联在A点，D符合题意. 故答案为：D. 【分析】并联电路中，干路中C点的电流等于两支路中A点和B点的电流之和，两表都不能串联在A点，根据并联电路特点进行分析.
4.【答案】B
【解析】【解答】甲、乙两根铜导线串联，已知甲两端的电压比乙小，即据在串联电路中，电阻之比等于电压之比可知，甲的电阻小于乙的电阻； 由于两个电阻的材料相同，所以： A、S甲＞S乙 ， l甲＞l乙；若甲的横街面积很大，但长度只是稍大于乙，甲的电阻是有可能比乙小的，故不符合题意； B、S甲＜S乙 ， l甲＞l乙；此时甲的电阻一定大于乙的电阻，所以不可能，故B符合题意； C、S甲＞S乙 ， l甲＜l乙；此时甲的电阻一定小于乙的电阻，故不符合题意； D、S甲＜S乙 ， l甲＜l乙；若甲的横街面积只比乙小一点，但长度比乙小很多，甲的电阻是有可能比乙小的，故不符合题意； 故选B． 【分析】（1）在串联电路中，电阻之比等于电压之比； （2）导体的电阻是导体本身的一种性质，电阻大小取决于内因是：导体的材料、长度、横截面积；外因是：温度．
5.【答案】A
【解析】【解答】解：由电路图看出，两灯泡并联；电流表A1测量干路电流，电流表A2测量灯泡L1中的电流， 根据并联电路中电流的规律可知：干路电路等于各支路电流的和，则I1＞I2 ， 故选A． 【分析】由电路图可知两灯泡并联，电流表A1测量干路电流，电流表A2测量灯泡L1中的电流，然后根据并联电路中电流的规律即可确定I1、I2之间的关系．
6.【答案】D
【解析】【解答】解：由图可见，这是一个串联电路，根据串联电路中电流处处相等，所以A、B、C三处电流大小相同． 故选D． 【分析】（1）串联电路中，电流只有一条路径，电流处处相等；（2）并联电路中，电流有多条路径，干路电流等于各支路电流之和．
7.【答案】C
【解析】【解答】解：因为串联电路中电流处处相等，因此通过较大电灯的电流与通过较小电阻的电流相等，所以通过较大电灯的电流也是0.4A． 故选C． 【分析】根据串联电流电流处处相等的规律进行分析．
8.【答案】C
【解析】【解答】由电路分析可知：A3测L3的电路，A2测L2L3的电流，A1在干路上测总电流，故I1＞I2＞I3故选C 【分析】由电路分析知三个灯泡并联，其中A3与L3串联，A2与L2、L3的并联电路串联，A1在干路上，则可判电流的大小．
9.【答案】A
【解析】【解答】解：由电路图可知，两灯和两电流表串联接入电路，根据串联电路的电流特点，电路中各处的电流相等；而实验时电流表甲和乙的示数分别为0.18安和0.16安，图中造成两个电流表示数不同的原因可能是两个电流表的读数误差或指针未调整．故选：A． 【分析】掌握串联电路电流的特点：串联电路中电流处处相等
10.【答案】C
【解析】【解答】解：由电路图可知，两灯泡并联，A1测通过L1的电流，A2测通过L2的电流，A3测干路电流， ∵并联电路中干路电流等于各支路电流之和， ∴I3=I1+I2 ， 故C正确，D不正确； ∵两灯泡的电阻不一定相等， ∴通过两灯泡电流的大小关系不确定，故AB错． 故选C． 【分析】由电路图可知，两灯泡并联，A1测通过L1的电流，A2测通过L2的电流，A3测干路电流，由并联电路的电流规律可知三表中电流的大小关系．
二、填空题
11.【答案】正负接线柱接反了；1.8；1.28；0.52
【解析】【解答】解：电流表是用来测量电流的仪表．用电流表测电流时，若发现针往左侧偏，这是因为正负接线柱接反了；经分析可知，电流表A1选择的量程是0～3A，分度值为0.1A，所以电流表b的示数为I总=1.8A，即干路电流为1.8A；电流表A2选择的量程是0～0.6A，分度值是0.02A，所以电流表的示数为I2=0.52A，即通灯L2的电流为0.52A；那么通过灯L1的电流大小为：I1=I总﹣I2=1.8A﹣0.52A=1.28A．故答案为：正负接线柱接反了；1.8；1.28；0.52． 【分析】（1）电流表是用来测量电流大小的．电流表使用时，电流要从正接线柱流入，负接线柱流出，否则指针将反转；（2）分析电路可知：两灯并联，电流表A1测的是干路电流，电流表A2测的是L2所在支路的电流；由于并联电路中，干路中的电流等于各支路电流之和，所以电流表A1选用的应该是大量程（0～3A），A2选用的是小量程（0～0.6A）；然后根据相应量程下的分度值和指针位置来进行读数．结合并联电路的电流特点即可求出通过各灯的电流大小．
12.【答案】0.5；1.6；1.1；5：11
【解析】【解答】解：从图看出A2与电源串联，在干路中，测干路中的电流，A1与R2串联，在支路中，测R2中的电流，故两灯为并联关系．干路中的电流应比支路中的电流大，故A2的量程为0﹣3A，A1的量程为0﹣0.6A，所以A1的读数为0.5A，A2的读数为1.6A，R2中的电流为0.5A，R1中的电流=1.6A﹣0.5A=1.1A．两电阻并联，它们两端的电压U相等， ∵I= ， ∴两电阻之比 = = = = ． 故答案为：0.5；1.6；1.1；5：11． 【分析】判断出两个电阻的连接方式，再根据并联电路的电流特点：干路中的电流等于各支路电流之和计算．然后由并联电路特点及欧姆定律求出两电阻之比．
13.【答案】0.6A；0.5A
【解析】【解答】解：由电路图可知，三个灯泡并联，电流表A1测干路电流，电流表A2测流过灯L2与L3的电流，电流表A3测流过灯L3的电流； 根据并联电路电流规律可知： 通过灯L3的电流I3=0.3A，则电流表A3的示数为0.3A， 电流表A2的示数=I2+I3=0.2A+0.3A=0.5A， 电流表A1的示数=I1+I2+I3=0.1A+0.2A+0.3A=0.6A． 故答案为：0.6A；0.5A． 【分析】由电路图可知，三个灯泡并联，电流表A1测干路电流，电流表A2测流过灯L2与L3的电流，电流表A3测流过灯L3的电流；根据电流表示数及并联电路特点求出通过各灯的电流．
14.【答案】断开；没有单位；一；各支路电流之和
【解析】【解答】解：在拆接电路时，开关必须断开，上面设计的表格中存在的不足之处是没有单位；观察表格中的数据可知，第二次的三个数据是第一次的2倍，第三次是第一次的2.5倍，故是通过改变电压得到的数据； 并联电路的电流特点为：干路电流等于各支路电流之和． 故本题答案为：断开；没有单位；一；各支路电流之和． 【分析】为了防止短路，在拆接电路时，开关应是断开的，表格中的数据没有单位，观察数据与前一次的比例关系，可得出是通过改变什么来做实验的，最后分析表格中的数据，得到并联电路中电流的特点．
15.【答案】2；0.1
【解析】【解答】解：因为并联电路中，干路电流等于各支路电流之和，所以干路的电流： ； 因为小灯泡是串联的，所以在该电路中，各处电流都相等，即通过每一只小灯泡的电流和电源插头处的电流都相等，都为100mA，即0.1A． 故答案为：2；0.1. 【分析】串联电路的电流规律：I=I1=I2；并联电路中电流的规律I=I1+I2 ．
三、解答题
16.【答案】解：因为在串联电路中，各处的电流都相等，所以通过每盏灯的电流强度都为120毫安，则120mA=120×10﹣3A=0.12A． 答：通过每盏灯的电流强度为0.12安．
【解析】【分析】解决此题的关键是知道在串联电路中，电流处处相等．1mA=10﹣3A．
四、实验探究题
17.【答案】（1）电流表正负接线柱接反了 （2）电流表A2和灯L2 短路； （3）并联电路中干路电流等于各支路电流之和 （4）改变小灯泡型号或改变电源电压等（答案合理即可）
【解析】【解答】（1）闭合开关，发现电流表指针向没有刻度的一侧，说明电流表的正负接线柱接反了；（2）在实验过程中他们连接了如图中图所示的电路，该电路存在的问题是：电流表A2和灯L2 短路；此时，断开开关，将连接电流表的两根导线对换连接；通过分析可以得出，应将A1 、L1 之间的连线改接到灯L1 右接线柱或开关的右接线柱，如图： ；（3）分析表中的数据可知，C处的干路电流等于A处和B处支路的电流之和，故可得结论：并联电路中，干路电流等于各之路电流之和；（4）测量三次的目的是：避免实验现象的偶然性，得到正确的结论，在实验中我们可以采用换用不同的灯泡的方法改变电流的大小进行实验。 故答案为：（1）电流表正负接线柱接反了（2）电流表A2和灯L2 短路；图略（3）并联电路中干路电流等于各支路电流之和（4）改变小灯泡型号或改变电源电压等（答案合理即可） 【分析】本题考查学生对探究并联电路电流特点实验的掌握情况。并联电流规律：I=I1+I2（干路电流等于各支路电流之和）。
18.【答案】（1）并联电路中干路电流等于各支路电流之和 （2）第一条支路中的电阻值 （3）电源的电压值 （4）并联电路中干路电流等于各支路电流之和
【解析】【解答】（1）他们的猜想是：并联电路中干路电流等于各支路电流之和；（2）从表1中的实验数据中，我们看出，他是靠只改变第一条支路中的电阻值而得到实验数据的；（3）从表2中的数据我们看出AB两条支路上的电流同时增大，说明樊樊在实验中是靠只改变电源电压；（4）从表1、表2中的实验数据可以看出，并联电路电流的规律是：并联电路中干路电流等于各支路电流之和。【分析】在并联电路中，干路电流等于各支路电流之和，探究时通过多次实验探究普遍规律.
五、综合题
19.【答案】（1）解：由电路图可知，三灯泡并联，电流表A1 测干路电流，电流表A2 测L2和L3 支路的电流之和，电流表A3 测L1 和L2 支路的电流之和.由并联电路电流规律可知： 通过灯L1 的电流 I1 =IA1 -IA2 =1.2A-1A=0.2A， 通过灯L3 的电流I3 =IA1 -IA3 =1.2A-0.6A=0.6A， 通过灯L2 的电流I2 =1.2A-0.2A-0.6A=0.4A； （2）解：将电流表A2、A3分别换成电压表V2、V3；闭合开关后，从电路图可以看出L1、L2、L3 串联，V2 测L1、L2 两端电压，V3测灯泡L2、L3两端的电压，因为串联电路的总电压等于各分电压之和，所以，灯L1 的两端电压U1 =U-UV3 =18V-15V=3V，灯L3的两端电压U3 =U-UV2 =18V-8V=10V， 灯L2 的两端电压U2 =18V-3V-10V=5V.
【解析】【分析】本题考查了电流的计算，电流表的电阻很小，分析电路时可以看做一根导线，可知三灯泡并联，电流表A1 测干路电流，电流表A2 测L2和L3 支路的电流之和，电流表A3 测L1 和L2 支路的电流之和.正确分析电路是解题的关键.
