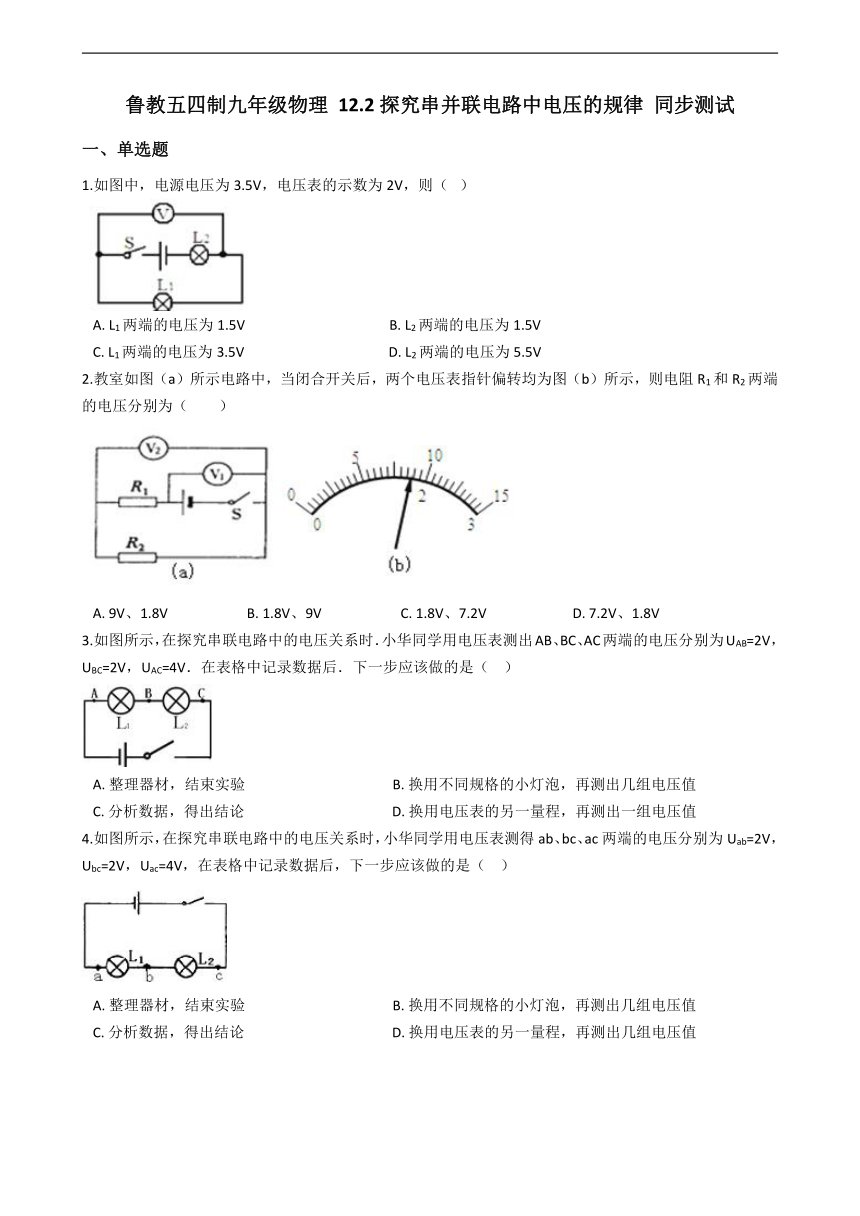

鲁教五四制九年级物理 12.2探究串并联电路中电压的规律 同步测试
一、单选题
1.如图中，电源电压为3.5V，电压表的示数为2V，则（? ）
A.?L1两端的电压为1.5V??????????????????????????????????????????B.?L2两端的电压为1.5V C.?L1两端的电压为3.5V??????????????????????????????????????????D.?L2两端的电压为5.5V
2.教室如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（ ）
A.?9V、1.8V???????????????????????B.?1.8V、9V???????????????????????C.?1.8V、7.2V?????????????????????????D.?7.2V、1.8V
3.如图所示，在探究串联电路中的电压关系时．小华同学用电压表测出AB、BC、AC两端的电压分别为UAB=2V，UBC=2V，UAC=4V．在表格中记录数据后．下一步应该做的是（?? ）
A.?整理器材，结束实验???????????????????????????????????????????B.?换用不同规格的小灯泡，再测出几组电压值 C.?分析数据，得出结论???????????????????????????????????????????D.?换用电压表的另一量程，再测出一组电压值
4.如图所示，在探究串联电路中的电压关系时，小华同学用电压表测得ab、bc、ac两端的电压分别为Uab=2V，Ubc=2V，Uac=4V，在表格中记录数据后，下一步应该做的是（?? ）
A.?整理器材，结束实验???????????????????????????????????????????B.?换用不同规格的小灯泡，再测出几组电压值 C.?分析数据，得出结论???????????????????????????????????????????D.?换用电压表的另一量程，再测出几组电压值

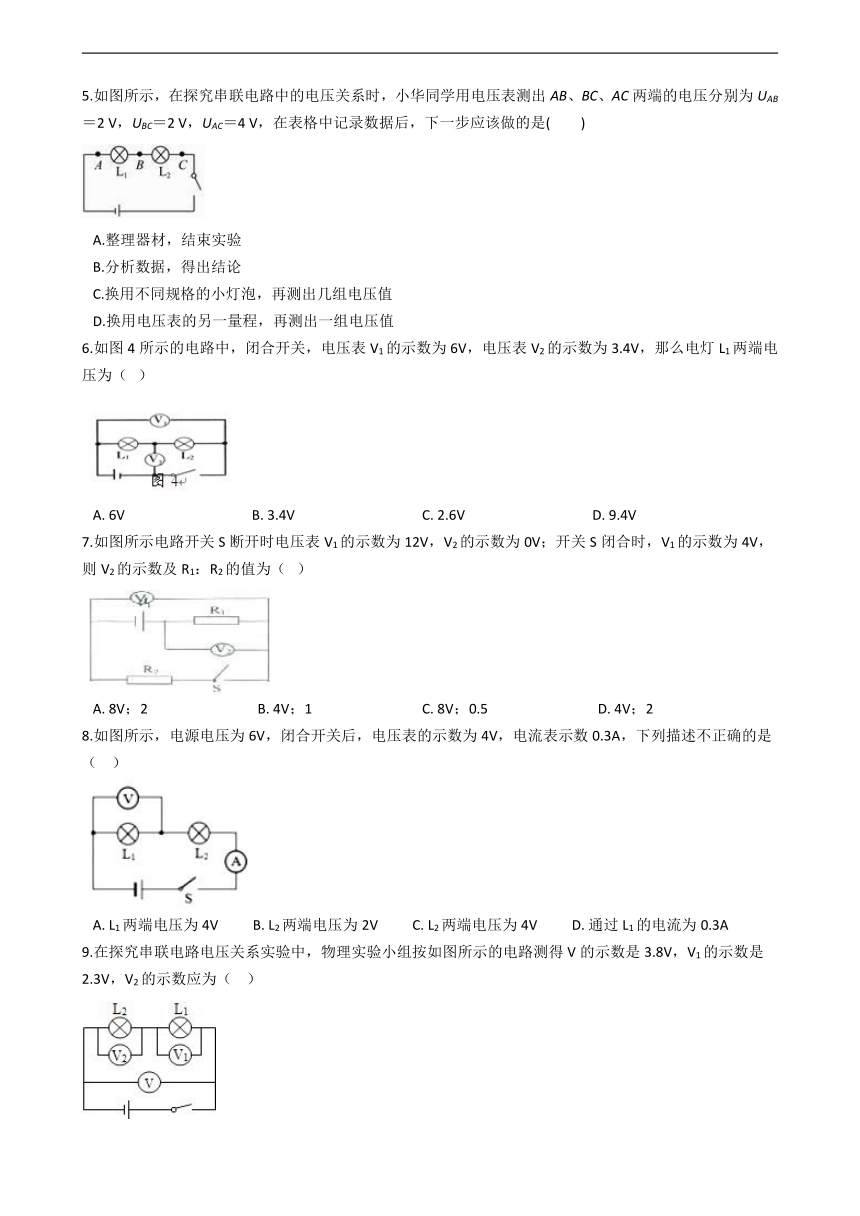

5.如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出AB、BC、AC两端的电压分别为UAB＝2 V，UBC＝2 V，UAC＝4 V，在表格中记录数据后，下一步应该做的是( )
A.整理器材，结束实验 B.分析数据，得出结论 C.换用不同规格的小灯泡，再测出几组电压值 D.换用电压表的另一量程，再测出一组电压值
6.如图4所示的电路中，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.4V，那么电灯L1两端电压为（???）
A.?6V?????????????????????????????????????B.?3.4V?????????????????????????????????????C.?2.6V?????????????????????????????????????D.?9.4V
7.如图所示电路开关S断开时电压表V1的示数为12V，V2的示数为0V；开关S闭合时，V1的示数为4V，则V2的示数及R1：R2的值为（???）
A.?8V；2????????????????????????????????B.?4V；1????????????????????????????????C.?8V；0.5????????????????????????????????D.?4V；2
8.如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，电流表示数0.3A，下列描述不正确的是（?? ）
A.?L1两端电压为4V??????????B.?L2两端电压为2V??????????C.?L2两端电压为4V??????????D.?通过L1的电流为0.3A
9.在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得V的示数是3.8V，V1的示数是2.3V，V2的示数应为（?? ）
A.?1.5V????????????????????????????????????B.?3.8V????????????????????????????????????C.?2.3V????????????????????????????????????D.?6.1V

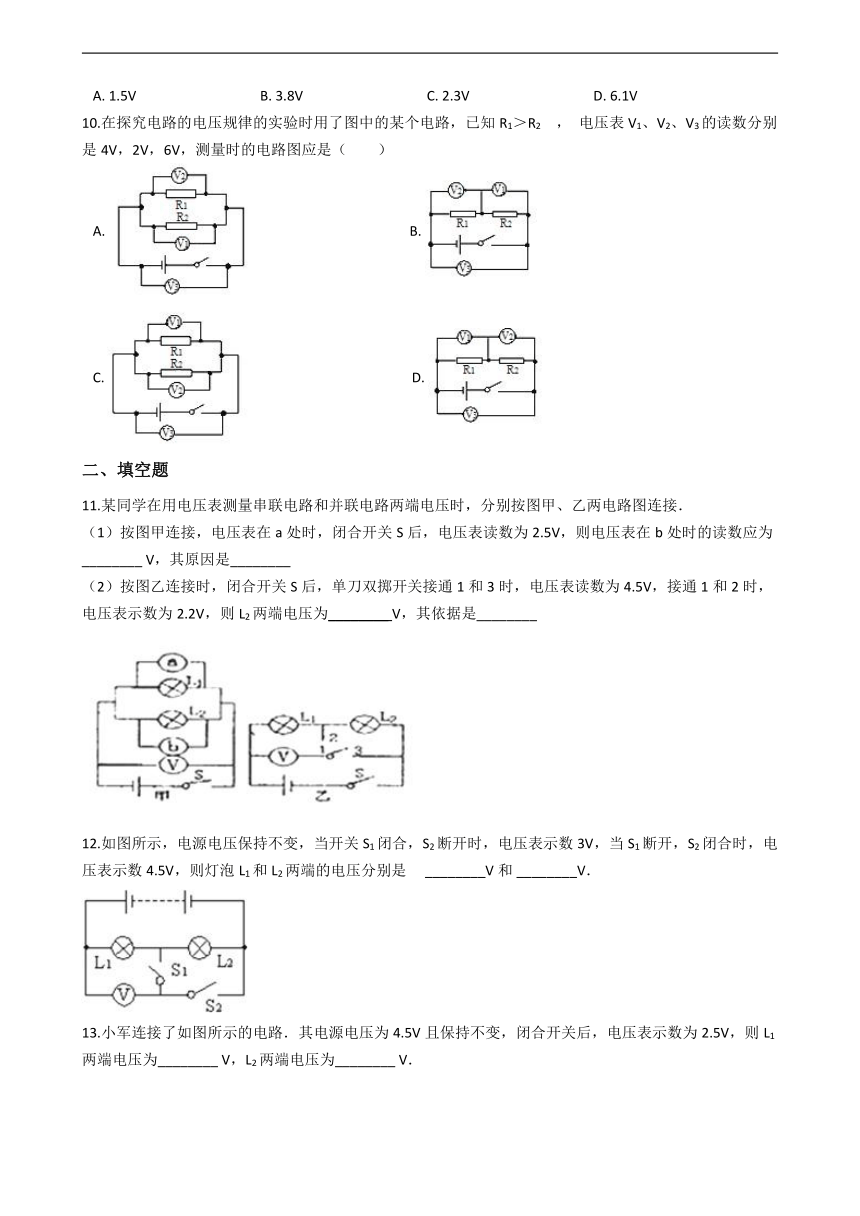

10.在探究电路的电压规律的实验时用了图中的某个电路，已知R1＞R2 ， 电压表V1、V2、V3的读数分别是4V，2V，6V，测量时的电路图应是（ ）
A.???????????????????????????????????????????B.?? C.????????????????????????????????????????D.??
二、填空题
11.某同学在用电压表测量串联电路和并联电路两端电压时，分别按图甲、乙两电路图连接． （1）按图甲连接，电压表在a处时，闭合开关S后，电压表读数为2.5V，则电压表在b处时的读数应为________?V，其原因是________? （2）按图乙连接时，闭合开关S后，单刀双掷开关接通1和3时，电压表读数为4.5V，接通1和2时，电压表示数为2.2V，则L2两端电压为________?V，其依据是________?
12.如图所示，电源电压保持不变，当开关S1闭合，S2断开时，电压表示数3V，当S1断开，S2闭合时，电压表示数4.5V，则灯泡L1和L2两端的电压分别是 ?________V和?________V．
13.小军连接了如图所示的电路．其电源电压为4.5V且保持不变，闭合开关后，电压表示数为2.5V，则L1两端电压为________?V，L2两端电压为________?V．

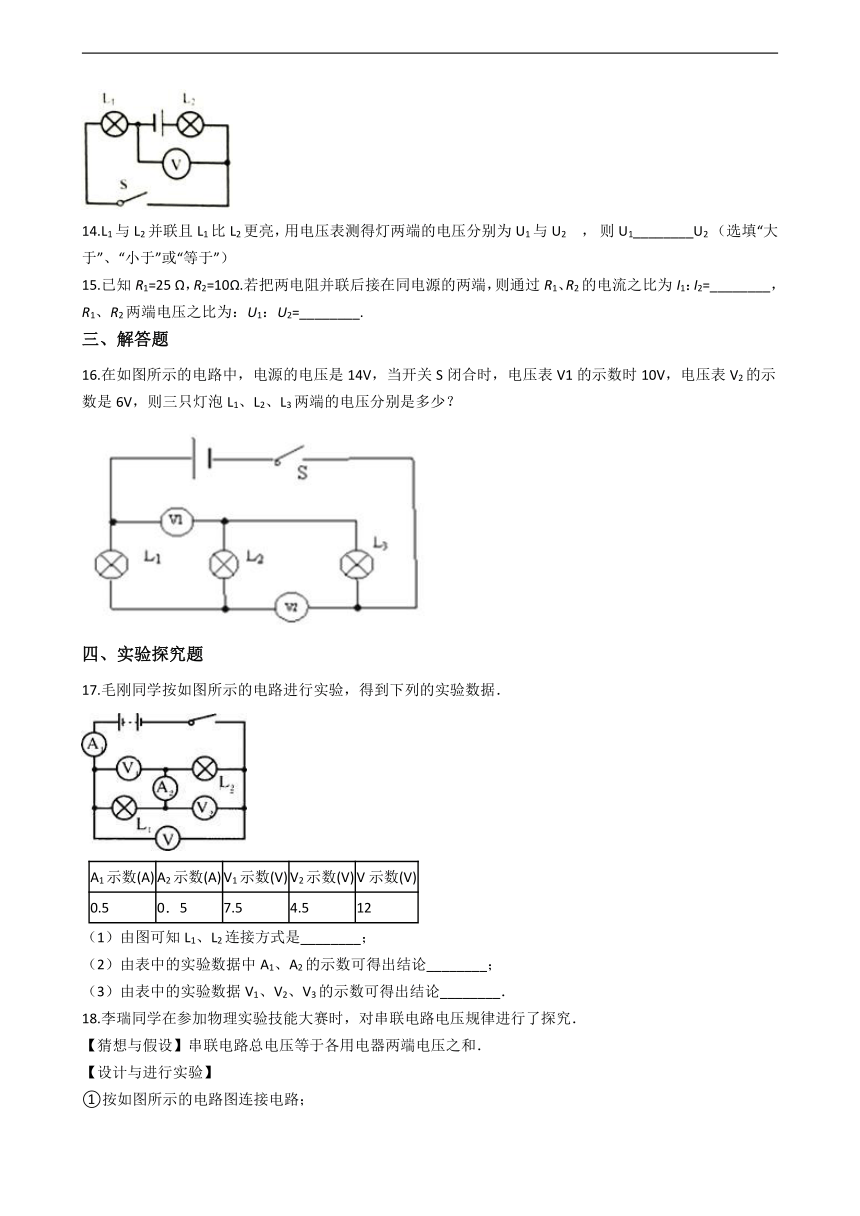

14.L1与L2并联且L1比L2更亮，用电压表测得灯两端的电压分别为U1与U2 ， 则U1________U2 （选填“大于”、“小于”或“等于”）
15.已知R1=25 Ω，R2=10Ω.若把两电阻并联后接在同电源的两端，则通过R1、R2的电流之比为I1：I2=________，R1、R2两端电压之比为：U1：U2=________.
三、解答题
16.在如图所示的电路中，电源的电压是14V，当开关S闭合时，电压表V1的示数时10V，电压表V2的示数是6V，则三只灯泡L1、L2、L3两端的电压分别是多少？ ?
四、实验探究题
17.毛刚同学按如图所示的电路进行实验，得到下列的实验数据．
A1示数(A)
A2示数(A)
V1示数(V)
V2示数(V)
V示数(V)
0.5
0．5
7.5
4.5
12
（1）由图可知L1、L2连接方式是________；
（2）由表中的实验数据中A1、A2的示数可得出结论________；
（3）由表中的实验数据V1、V2、V3的示数可得出结论________．

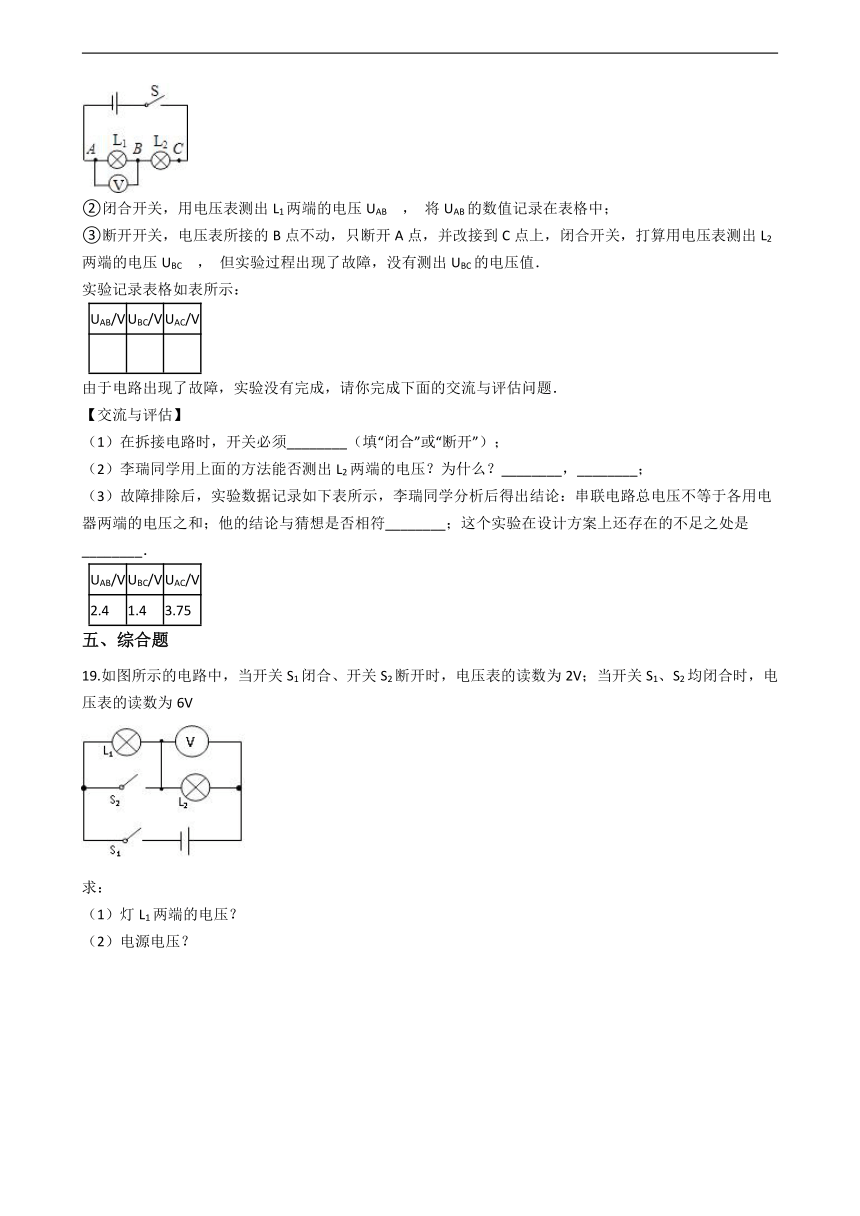

18.李瑞同学在参加物理实验技能大赛时，对串联电路电压规律进行了探究． 【猜想与假设】串联电路总电压等于各用电器两端电压之和． 【设计与进行实验】 ①按如图所示的电路图连接电路； ②闭合开关，用电压表测出L1两端的电压UAB ， 将UAB的数值记录在表格中； ③断开开关，电压表所接的B点不动，只断开A点，并改接到C点上，闭合开关，打算用电压表测出L2两端的电压UBC ， 但实验过程出现了故障，没有测出UBC的电压值． 实验记录表格如表所示：
UAB/V
UBC/V
UAC/V
由于电路出现了故障，实验没有完成，请你完成下面的交流与评估问题． 【交流与评估】
（1）在拆接电路时，开关必须________（填“闭合”或“断开”）；
（2）李瑞同学用上面的方法能否测出L2两端的电压？为什么？________，________；
（3）故障排除后，实验数据记录如下表所示，李瑞同学分析后得出结论：串联电路总电压不等于各用电器两端的电压之和；他的结论与猜想是否相符________；这个实验在设计方案上还存在的不足之处是________．
UAB/V
UBC/V
UAC/V
2.4
1.4
3.75
五、综合题
19.如图所示的电路中，当开关S1闭合、开关S2断开时，电压表的读数为2V；当开关S1、S2均闭合时，电压表的读数为6V 求：
（1）灯L1两端的电压？
（2）电源电压？
答案解析部分
一、单选题
1.【答案】B
【解析】【解答】由图可知，两个灯泡是串联的，电压表测量L1两端的电压。则L1两端的电压为2V；L2两端的电压为1.5V。故选B
2.【答案】D
【解析】【解答】解：（1）由电路图知，两电阻R1与R2串联，电压表V1测电源电压，电压表V2测电阻R2两端的电压；电压表V1示数大于电压表V2示数，两个电压表指针偏转角度相同，则电压表V1量程是0～15V，电压表V2量程是0～3V； （2）电压表V1量程是0～15V，最小分度值是0.5V，电压表示数U1=9V；电压表V2量程是0～3V，最小分度值是0.1V，电压表示数是1.8V；则电阻R2两端的电压U2=UV2=1.8V，由串联电路特点知，电阻R1两端的电压U1=UV1﹣UV2=9V﹣1.8V=7.2V。 故选D。 【分析】（1）分析电路结构，明确各电路元件的连接方式，根据电压表所测电路确定两电压表的量程； （2）确定电压表量程、最小分度值，读出电压表的示数，由串联电路特点求出两电阻两端的电压。
3.【答案】B
【解析】【解答】解：在探究串联电路中的电压关系时．小华同学用电压表测出AB、BC、AC两端的电压分别为UAB=2V，UBC=2V，UAC=4V．在表格中记录数据后．再进行的步骤： ①换用不同规格的小灯泡．再测出几组电压值；②整理器材，结束实验；③分析数据．得出结论． 故选B． 【分析】（1）串联电路两端的总电压等于各部分电路两端的电压之和．（2）探究串联电路中的电压关系时，应该使用相同规格的小灯泡、不同规格的小灯泡、不同的用电器进行多次实验，然后分析数据，总结结论．
4.【答案】B
【解析】【解答】解：用电压表测出ab、bc、ac两端的电压分别为Uab=2V，Ubc=2V，Uac=4V，说明两个小灯泡是同一个规格的，接下来的操作是换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有科学性，B符合题意. 故答案为：B． 【分析】在探究串联电路中的电压关系时，要多测出几组电压值，然后分析数据，这样的结论才具有科学性.
5.【答案】C
【解析】【解答】根据题意知道，用电压表测出AB、BC、AC两端的电压分别是：UAB =2V，UBC =2V，UAC=4V，所以说明两个小灯泡是同一个规格的，而研究串联和并联电路的电压时为了实验结论具有普遍性，所以，应采用不同规格的灯泡进行多次实验，然后分析数据，得出结论，C符合题意，ABD不符合题意. 故答案为：C。 【分析】探究串联电路电压规律时，为了探究普遍规律要换用不同的用电器多次测量.
6.【答案】C
【解析】【解答】闭合开关S后，两灯泡串联，电压表V1测电源的电压，电压表V2测L2两端的电压；
则U=6V，U2=3.4V； 因串联电路中的总电压等于各分电压之和，所以电灯L1两端的电压：U1=U-U2=6V-3.4V=2.6V． 故选C．
【分析】由图可知两灯泡串联，电压表V1测电源的电压，电压表V2测L2两端的电压，根据串联电路的电压规律得出电灯L1两端的电压．本题考查了电压表的使用和串联电路电压特点，关键是分清电压表测的那个用电器的电压．
7.【答案】A
【解析】【分析】电路开关S断开时电压表V1的示数为12V，说明电源电压是12V，开关S闭合时，V1的示数为4V，R2两端的电压是4V，根据串联电路电压的特点，R1端的电压是8V，所以两电阻两端电压之比是1:2,所以两电阻之比是2：1=2，故选A。 【点评】解决本题的关键是熟知电压表的使用方法。
8.【答案】C
【解析】【解答】解：AC、开关闭合后，该电路是串联电路，电压表测L1两端的电压，则U1=4V，故A正确，C错误； B、因串联电路中总电压等于各个电压之和，所以，L2两端电压为U2=U﹣U2=6V﹣4V=2V，故B正确． D、串联电路中，电流处处相等，故通过L1的电流也为0.3A，故D正确． 故选C． 【分析】（1）电压表并联在谁的两侧，就是测量的谁的电压；（2）由电路图可知，灯泡L1、L2串联，电压表测L1两端的电压，即电压表的示数为L1两端的电压；（3）串联电路中，电流处处相等，总电压等于各部分电压之和．
9.【答案】A
【解析】【解答】解：根据电路图可知，电压表V1测的是灯L1两端电压，V2测的是灯L2两端电压，V测电源两端电压，由于串联电路两端电压等于各部分电路电压之和，因此V2的示数为：3.8V﹣2.3V=1.5V． 故选A． 【分析】串联电路两端电压等于各部分电路电压之和．
10.【答案】D
【解析】【解答】解：A、R1和R2组成并联电路，电压表V1测R2的电压，电压表V2测R1的电压，电压表V3测R1和R2并联的总电压，根据并联电路电压的特点，三个电压表的示数应该相等，不符合题意，该选项错误； B、R1和R2组成串联电路，电压表V1测R2的电压，电压表V2测R1的电压，电压表V3测R1和R2串联的总电压，由于R1＞R2 ， 所以V2的示数应大于V1的示数，并且V3的示数等于V1和V2示数的和，不符合题意，该选项错误； C、R1和R2组成并联电路，电压表V1测R1的电压，电压表V2测R2的电压，电压表V3测R1和R2并联的总电压，根据并联电路电压的特点，三个电压表的示数应该相等，不符合题意，该选项错误； D、R1和R2组成串联电路，电压表V1测R1的电压，电压表V2测R2的电压，电压表V3测R1和R2串联的总电压，由于R1＞R2 ， 所以V1的示数应大于V2的示数，并且V3的示数等于V1和V2示数的和，符合题意，该选项正确． 故选D． 【分析】（1）串联电路中，总电压等于用电器两端的电压的和，并联电路中，各支路两端电压相等． （2）串联电路中，电流处处相等，根据U=IR，阻值大的电阻两端的电压大．
二、填空题
11.【答案】2.5；并联电路各支路电压相等；2.3；串联电路的总电压等于各串联部分电压之和
【解析】【解答】解：（1）图甲中两个灯泡并联，电压表在a处时，测得灯泡L1两端的电压为2.5V， 因为并联电路中，各支路两端的电压相等，都等于电源电压，所以电压表在b处时的读数也应为2.5V； （2）按图乙连接时，闭合开关S后，单刀双掷开关接通1和3时，两灯泡串联，电压表测量电源电压，则电源电压为为4.5V； 接通1和2时，两灯泡串联，电压表测量L1两端的电压，则L1两端的电压：U1=2.2V，串联电路中电压的特点是：串联电路的总电压等于各串联部分电压之和， 则L2两端的电压：U2=U﹣U1=4.5V﹣2.2V=2.3V． 故答案为：（1）2.5V；并联电路各支路电压相等；（2）2.3；串联电路的总电压等于各串联部分电压之和． 【分析】（1）图甲中两个灯泡并联，并联电路中，各支路两端的电压相等； （2）闭合开关S后，两灯泡串联，单刀双掷开关接通1和3时，电压表测量电源电压，接通1和2时，电压表测量L1两端的电压；串联电路中电压的特点是：串联电路的总电压等于各串联部分电压之和．
12.【答案】3；1.5
【解析】【解答】当开关S1闭合、S2断开时，如图甲： 电压表并联在了L1的两端，故L1的电压为3V； 当S1断开、S2闭合时，如图乙： 电压表并联在了电源的两端，故电源电压为4.5V，则L2两端的电压U2=U﹣U1=4.5V﹣3V=1.5V． 故答案为：3；1.5． 【分析】判断出开关不同状态时，电压表是并联在了哪个电灯的两端后，由串联电路的电压特点分析计算。
13.【答案】2.5；2
【解析】【解答】解：由电路图可知，电压表测灯L1两端的电压，电压表示数是2.5V，所以L1两端的电压：U1=2.5V； 串联电路中电源电压等于各部分电路两端电压之和， 所以电灯泡L2的电压：U2=U﹣U1=4.5V﹣2.5V=2V． 故答案为：2.5；2． 【分析】由电路图可以，两灯泡串联，电压表测灯L1两端的电压，根据电压表所测电路电压分析答题．
14.【答案】等于
【解析】【解答】解：由并联电路的电压特点知：U1=U2 ， 灯泡L1比灯泡L2亮， 原因是：灯泡L1的电阻小，实际功率大． 故答案为：等于． 【分析】根据并联电路中电压的特点：并联电路各支路的电压相等来解答此题．
15.【答案】2：5；1：1
【解析】【解答】在并联电路中，各支路两端的电压相等，通导体的电流与导体的电阻成反比，所以可知通过R1、R2的电流之比为I1：I2=2：5，R1、R2两端电压之比为：U1：U2=1：1. 故答案为：2：5；1：1 【分析】本题考查了学生对并联电路中电流特点、电压特点的掌握.在并联电路中，各支路两端的电压相等，通导体的电流与导体的电阻成反比.
三、解答题
16.【答案】?解：等效电路图如下： ? 由图可知，L1、L2、L3串联，V1测L1和L2两端电压，V2测L2和L3两端电压． 则：U1+U2+U3=14V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣① U1+U2=10V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣② U2+U3=6V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③ 解得：U1=8V? U2=2V? U3=4V． 答：三只灯泡L1、L2、L3两端的电压分别为8V、2V、4V．
【解析】【分析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压； 先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．
四、实验探究题
17.【答案】（1）串联 （2）串联电路中电流处处相等 （3）串联电路中，总电压等于各用电器电压之和
【解析】【解答】解：（1）根据电路图可知，L1、L2顺次连接，因此L1与L2串联； （2）由表格数据可知，电流表A1表示数和A2示数相等均为0.5A，故可得结论：串联电路中各处的电流相等； （3）由表格数据可知，电压表V的示数等于电压表V1和V2的示数之和，故可得结论：串联电路中总电压等于各分电压之和． 故答案为：（1）串联；（2）串联电路中处处电流相等；（3）串联电路中总电压等于各部分电压之和． 【分析】本题考查了学生分析数据得出结论的能力，（1）根据串并联电路的特点进行辨别；即串联电路中各用电器依次连接；并联电路中各用电器并列连接；（2）分析两电流表的示数关系得出串联电路的电流特点；（3）分析三电压表的示数关系得出串联电路的电压特点．
18.【答案】（1）断开 （2）不能；电压表正负接线柱接反了 （3）不相符；实验次数太少了，不能得出普遍性结论
【解析】【解答】解：（1）为了保护电路和用电器，在拆接电路时，开关必须断开；（2）电压表所接的B点不动，只断开A点，并改接到C点上，则电压表的正负接线柱接法错误，所以李瑞同学用上面的方法不能测出L2两端的电压；（3）根据数据得出串联电路总电压不等于各用电器两端的电压之和，所以结论与猜想不相符； 由数据知，只测了一组数据，这样不能得出普遍性结论． 故答案为：（1）断开；（2）不能；电压表正负接线柱接反了；（3）不相符；实验次数太少了，不能得出普遍性结论． 【分析】（1）为保护电路，在拆接电路时，开关必须断开；（2）使用电压表时，电压表与所测电路并联，且要注意正负接线柱的接法；（3）分析数据得出结论；为得到普遍性的结论，应使用不同规格的灯泡多测几组数据．
五、综合题
19.【答案】（1）解：当开关S1闭合、S2断开时，两灯泡串联，电压表测量灯泡L2两端的电压，U2=2V，所以U2=U-U1=6V-2V=4V． 答：当开关S1闭合、S2断开时，L1的电压为4V； （2）解：当两个开关都闭合时，灯泡L1被短路，此时电路中只有L2 ， L2两端的电压就等于电源电压，所以电源电压等于6V； 答：电源的电压为6V；．
【解析】【分析】当开关S1闭合、S2断开时，两灯泡串联，电压表测L2的电压；当S1、S2闭合时，L1被短路只有L2接入电路中，电压表测电源电压．根据串联电路电压的特点即可求出灯泡L1两端电压．
