鲁教版（五四学制）九年级上册物理 第十二章 电压和电阻 单元练习题（含答案）

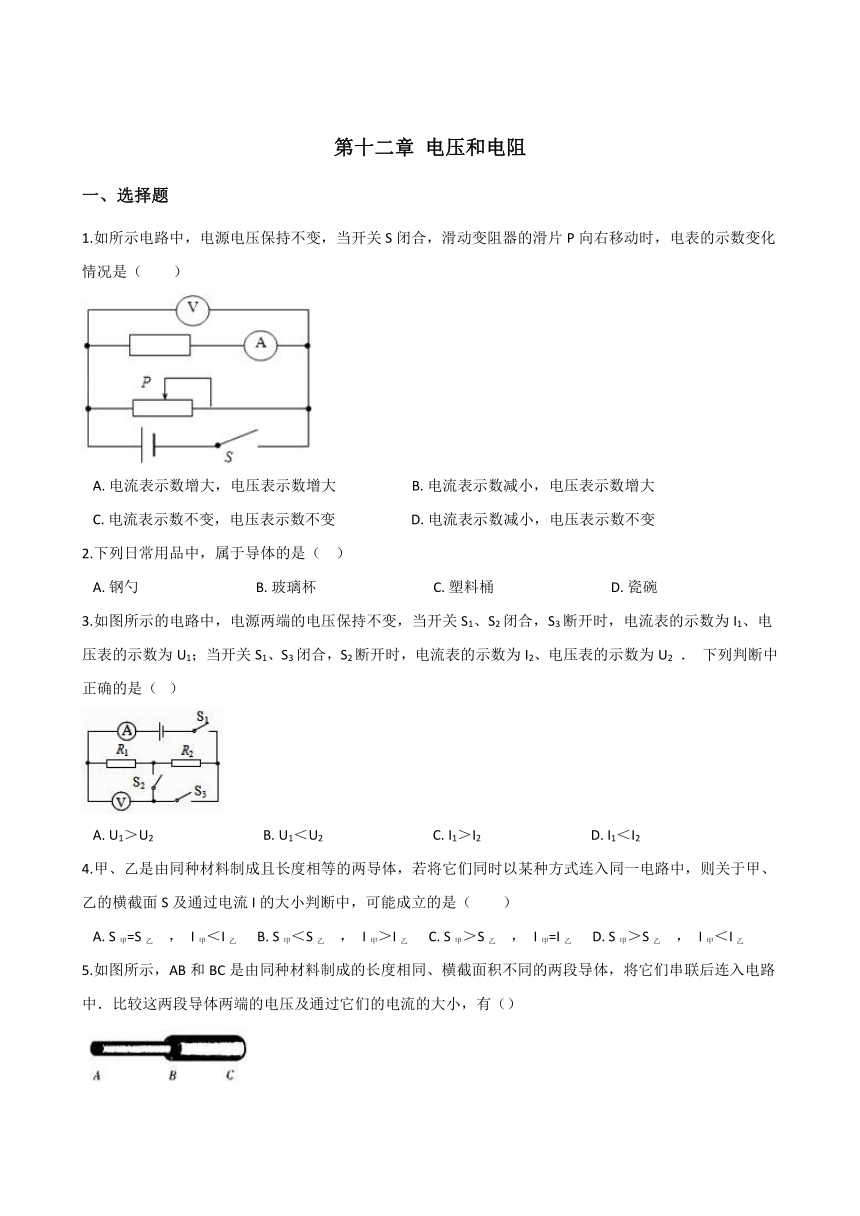

第十二章 电压和电阻
一、选择题
1.如所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是（　　）
A.?电流表示数增大，电压表示数增大??????????????????????B.?电流表示数减小，电压表示数增大C.?电流表示数不变，电压表示数不变??????????????????????D.?电流表示数减小，电压表示数不变
2.下列日常用品中，属于导体的是（?? ）
A.?钢勺??????????????????????????????????B.?玻璃杯??????????????????????????????????C.?塑料桶??????????????????????????????????D.?瓷碗
3.如图所示的电路中，电源两端的电压保持不变，当开关S1、S2闭合，S3断开时，电流表的示数为I1、电压表的示数为U1；当开关S1、S3闭合，S2断开时，电流表的示数为I2、电压表的示数为U2 ． 下列判断中正确的是（? ）
A.?U1＞U2????????????????????????????????B.?U1＜U2????????????????????????????????C.?I1＞I2????????????????????????????????D.?I1＜I2
4.甲、乙是由同种材料制成且长度相等的两导体，若将它们同时以某种方式连入同一电路中，则关于甲、乙的横截面S及通过电流I的大小判断中，可能成立的是（　　）
A.?S甲=S乙 ， I甲＜I乙??????B.?S甲＜S乙 ， I甲＞I乙??????C.?S甲＞S乙 ， I甲=I乙??????D.?S甲＞S乙 ， I甲＜I乙
5.如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较这两段导体两端的电压及通过它们的电流的大小，有（）
A.?UAB>UBC ， IABUBC ， IAB＝IBC????????????????????????????????????????D.?UAB＝UBC ， IAB6.如图所示，滑片P可（??? ）

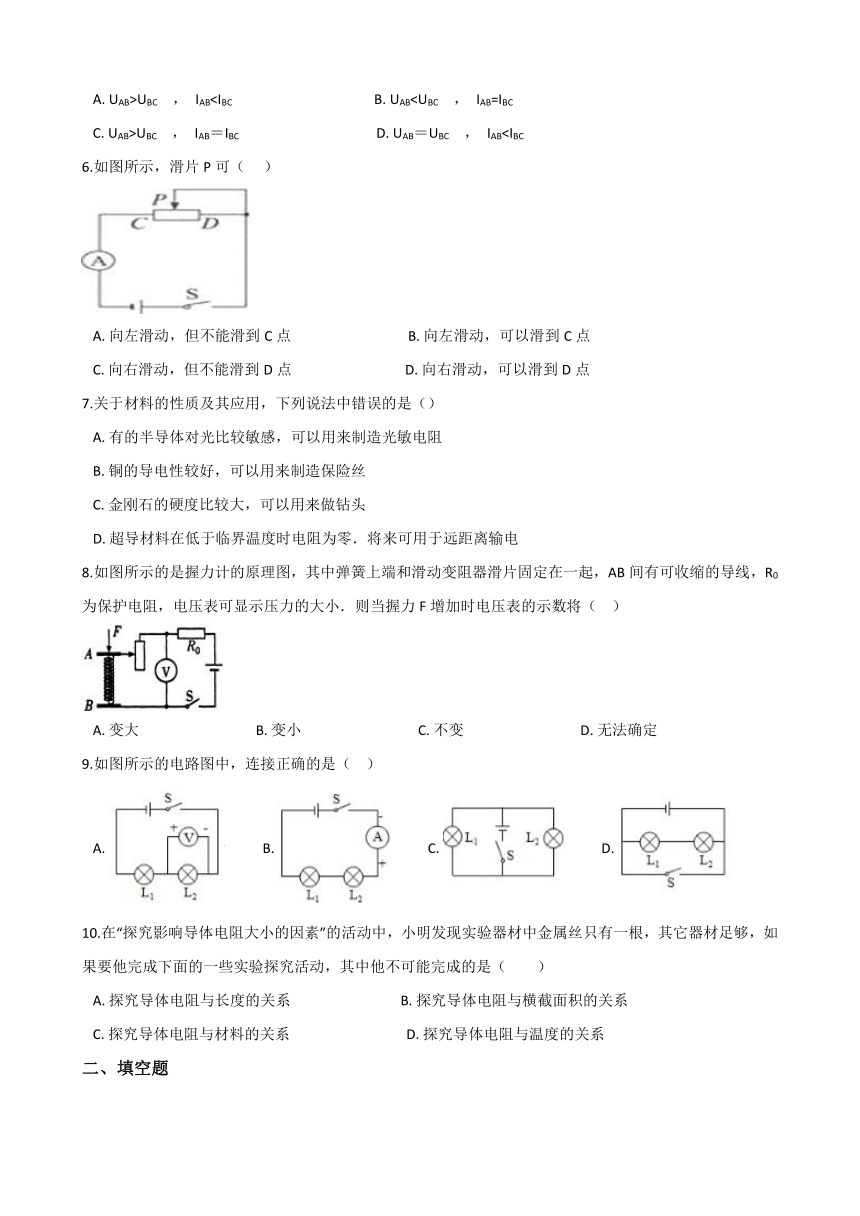

A.?向左滑动，但不能滑到C点??????????????????????????????????B.?向左滑动，可以滑到C点C.?向右滑动，但不能滑到D点?????????????????????????????????D.?向右滑动，可以滑到D点
7.关于材料的性质及其应用，下列说法中错误的是（）
A.?有的半导体对光比较敏感，可以用来制造光敏电阻B.?铜的导电性较好，可以用来制造保险丝C.?金刚石的硬度比较大，可以用来做钻头D.?超导材料在低于临界温度时电阻为零．将来可用于远距离输电
8.如图所示的是握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，AB间有可收缩的导线，R0为保护电阻，电压表可显示压力的大小．则当握力F增加时电压表的示数将（?? ）
A.?变大??????????????????????????????????B.?变小??????????????????????????????????C.?不变??????????????????????????????????D.?无法确定
9.如图所示的电路图中，连接正确的是（?? ）
A.????????????B.????????????C.????????????D.?
10.在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其它器材足够，如果要他完成下面的一些实验探究活动，其中他不可能完成的是（　　）
A.?探究导体电阻与长度的关系????????????????????????????????B.?探究导体电阻与横截面积的关系C.?探究导体电阻与材料的关系　　?????????????????????????D.?探究导体电阻与温度的关系
二、填空题

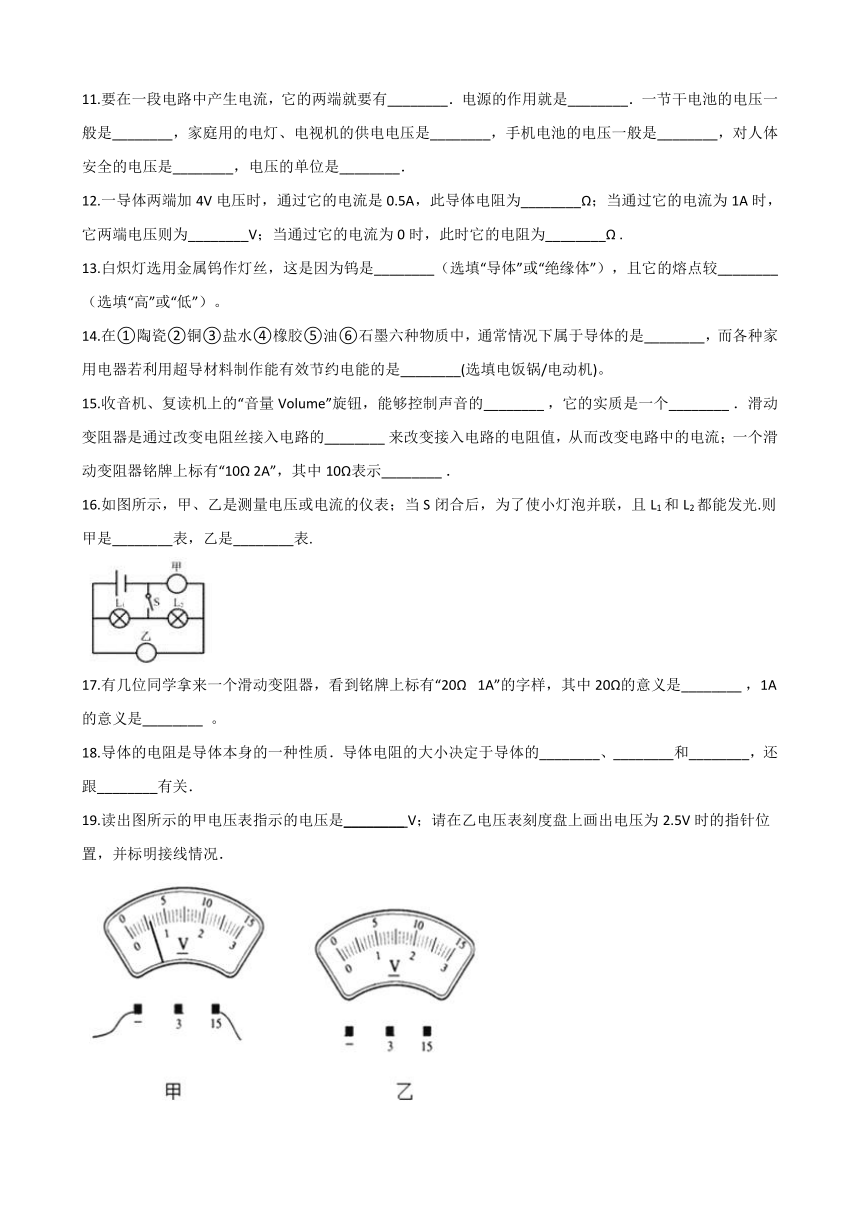

11.要在一段电路中产生电流，它的两端就要有________．电源的作用就是________．一节干电池的电压一般是________，家庭用的电灯、电视机的供电电压是________，手机电池的电压一般是________，对人体安全的电压是________，电压的单位是________．
12.一导体两端加4V电压时，通过它的电流是0.5A，此导体电阻为________Ω；当通过它的电流为1A时，它两端电压则为________V；当通过它的电流为0时，此时它的电阻为________Ω .
13.白炽灯选用金属钨作灯丝，这是因为钨是________（选填“导体”或“绝缘体”），且它的熔点较________（选填“高”或“低”）。
14.在①陶瓷②铜③盐水④橡胶⑤油⑥石墨六种物质中，通常情况下属于导体的是________，而各种家用电器若利用超导材料制作能有效节约电能的是________(选填电饭锅/电动机)。
15.收音机、复读机上的“音量Volume”旋钮，能够控制声音的________?，它的实质是一个________?．滑动变阻器是通过改变电阻丝接入电路的________?来改变接入电路的电阻值，从而改变电路中的电流；一个滑动变阻器铭牌上标有“10Ω 2A”，其中10Ω表示________?．
16.如图所示，甲、乙是测量电压或电流的仪表；当S闭合后，为了使小灯泡并联，且L1和L2都能发光.则甲是________表，乙是________表.
17.有几位同学拿来一个滑动变阻器，看到铭牌上标有“20Ω? 1A”的字样，其中20Ω的意义是________?，1A的意义是________ 。
18.导体的电阻是导体本身的一种性质．导体电阻的大小决定于导体的________、________和________，还跟________有关．
19.读出图所示的甲电压表指示的电压是________?V；请在乙电压表刻度盘上画出电压为2.5V时的指针位置，并标明接线情况．
20.如图1所示，电源电压保持不变。闭合开关，电压表的示数如图2所示，为________V，当滑动变阻器的滑片P向右移动时，电流表的示数将________（选填“变大”“变小”或“不变”）。

三、实验探究题
21.物理兴趣小组做“探究导体电阻大小与导体长度的关系”实验．他们在如图所示电路中的A、B两点间接入待研究的电阻丝，电源电压恒定．忽略电阻丝电阻随温度变化的影响，待用电阻丝的规格如下表．
序号
材料
长度
横截面积
1
炭钢合金丝
L
S
2
镍铬合金丝
2L
S
3
镍铬合金丝
L
2S
4
镍铬合金丝
2L
2S
（1）他们应选择序号为________的两根电阻丝来研究；
（2）实验中，两次电流表指针均有偏转，但第二次的示数小于第一次的示数，说明第二次接入电路的电阻丝的阻值较________（选填“大”或“小”）；
（3）上面所采用的实验方法叫做________；
（4）从表中所给电阻丝的规格看，还可以用这些电阻丝来做另一个探究实验，即探究导体电阻大小与导体________的关系，这次你应该选择序号为________两根电阻丝来做实验．
22.以下是明明同学对串联电路电压规律进行的探究实验．串联电路总电压等于各用电器两端的电压之和
按图所示的电路图连接电路；
闭合开关，用电压表测出L1两端的电压；在测L2两端的电压时，明明同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；测出AC间的电压．
UAB/V
UBC/V
UAC/V
2.4
1.4
3.75
（1）在拆接电路时，开关必须________．
（2）明明同学用上面的方法能否测出L2两端的电压？为什么？________．
（3）方法改进后，测出AB、BC、AC间的电压记录在下面表格中．分析明明同学的实验数据可以得出的结论是：串联电路总电压________各用电器两端的电压之和（填“等于”或“不等于”）．
（4）这个实验在设计方案上还存在的不足之处是：________．
四、综合题
23.如图，电源电压为6V，电路中的三只灯泡完全相同．求：
（1）若电流表的示数是0.3A，通过灯L1的电流？
（2）电压表的读数为多少？

参考答案
一、选择题
1. C 2. A 3.B 4. C 5. C 6. B 7. B 8. A 9. C 10. D
二、填空题
11.电压；提供电压；1.5V；220V；3.7V；不高于；36V伏（V） 12.8；8；8
13. 导体；高 14. ②③⑥；电动机???
15.响度；滑动变阻器；电阻丝的长度；滑动变阻器的最大阻值是10Ω
16.电压；电流 17. 滑动变阻器最大电阻是20Ω　；允许通过的最大电流是1A
18.材料；长度；横截面积；温度 19. 3 20. 2.5；变大
三、实验探究题
21. （1）3和4（2）大（3）控制变量法（4）横截面积；2和4
22. （1）断开（2）不能，电压表正负接线柱接反了（3）等于（4）只进行一次实验就得出结论，结论不具有普遍性。
四、综合题
23. （1）解：由电路图可知，三灯泡串联，因串联电路中各处的电流相等，所以，电流表的示数为0.3A时，通过灯L1的电流是0.3A（2）解：由电路图可知，电压表测的是L1和L2两端的电压．
又因为三只灯泡完全相同，所以三只灯两端电压相等，均为电源电压的 ；
因此，电压表的读数=U1+U2=2× U电源=2× ×6V=4V
