鲁教版（五四学制）九年级上册物理 第十二章 电压和电阻 单元测试题（含答案）

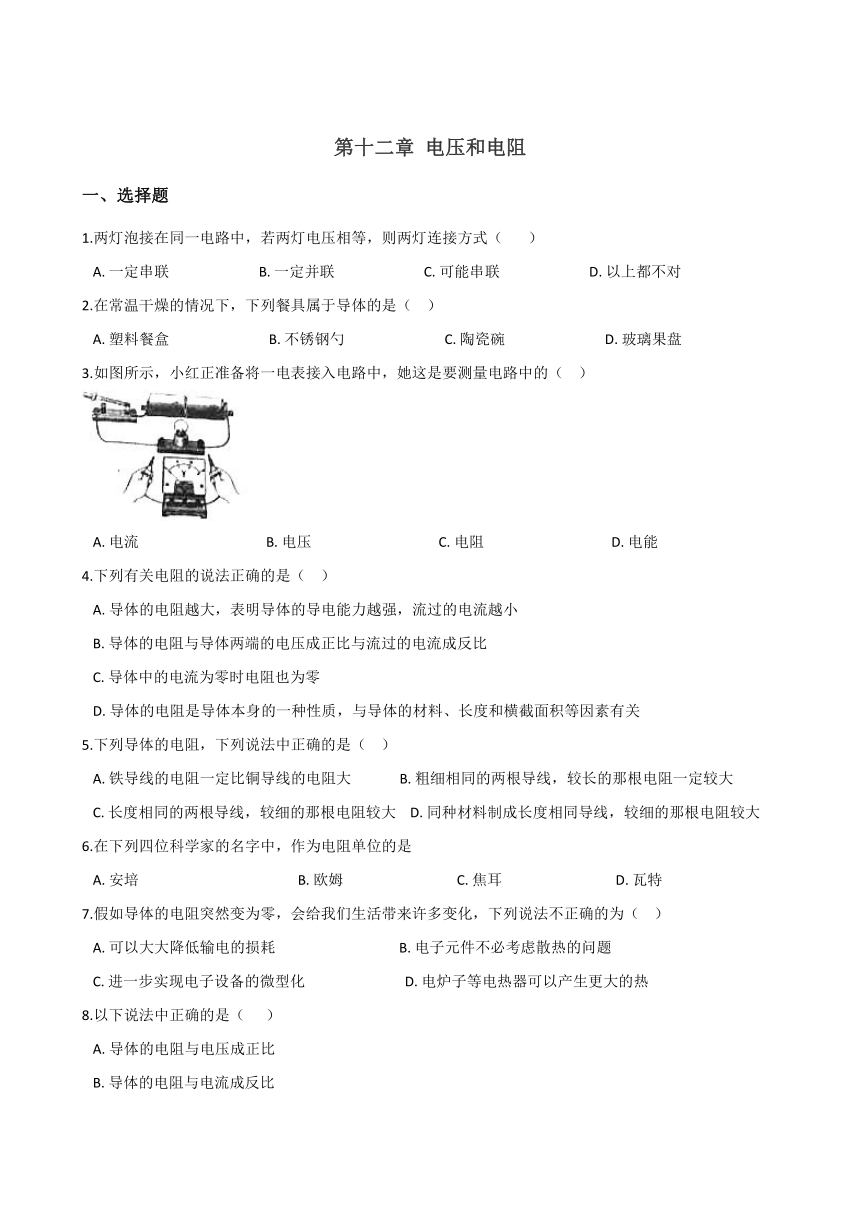

第十二章 电压和电阻
一、选择题
1.两灯泡接在同一电路中，若两灯电压相等，则两灯连接方式（????? ）
A.?一定串联??????????????????????????B.?一定并联??????????????????????????C.?可能串联??????????????????????????D.?以上都不对
2.在常温干燥的情况下，下列餐具属于导体的是（?? ）
A.?塑料餐盒?????????????????????????????B.?不锈钢勺?????????????????????????????C.?陶瓷碗?????????????????????????????D.?玻璃果盘
3.如图所示，小红正准备将一电表接入电路中，她这是要测量电路中的（?? ）
A.?电流?????????????????????????????????????B.?电压?????????????????????????????????????C.?电阻?????????????????????????????????????D.?电能
4.下列有关电阻的说法正确的是（?? ）
A.?导体的电阻越大，表明导体的导电能力越强，流过的电流越小B.?导体的电阻与导体两端的电压成正比与流过的电流成反比C.?导体中的电流为零时电阻也为零D.?导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关
5.下列导体的电阻，下列说法中正确的是（?? ）
A.?铁导线的电阻一定比铜导线的电阻大??????????????B.?粗细相同的两根导线，较长的那根电阻一定较大C.?长度相同的两根导线，较细的那根电阻较大????D.?同种材料制成长度相同导线，较细的那根电阻较大
6.在下列四位科学家的名字中，作为电阻单位的是
A.?安培　　　?????????????????????????????????B.?欧姆?????????????????????????????????C.?焦耳?????????????????????????????????D.?瓦特
7.假如导体的电阻突然变为零，会给我们生活带来许多变化，下列说法不正确的为（?? ）
A.?可以大大降低输电的损耗????????????????????????????????????B.?电子元件不必考虑散热的问题C.?进一步实现电子设备的微型化?????????????????????????????D.?电炉子等电热器可以产生更大的热

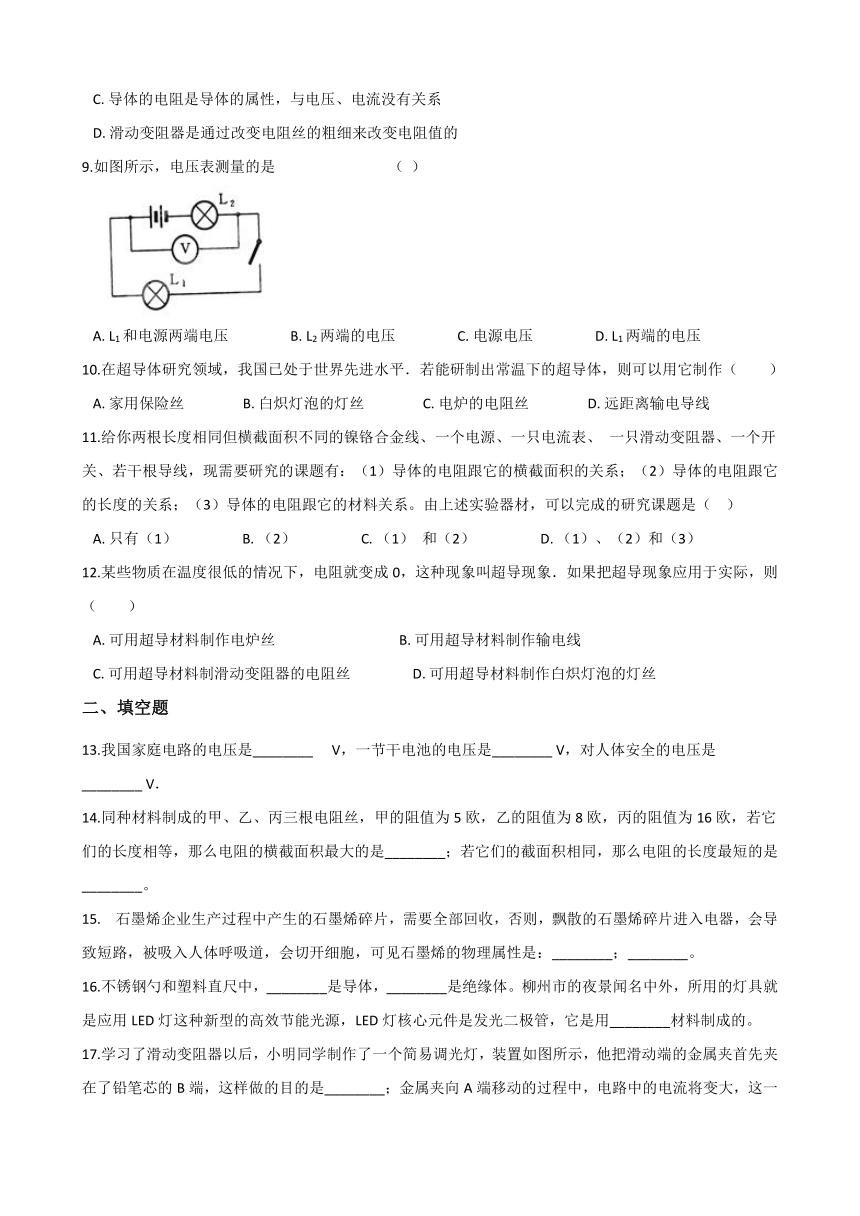

8.以下说法中正确的是（??????）
A.?导体的电阻与电压成正比B.?导体的电阻与电流成反比C.?导体的电阻是导体的属性，与电压、电流没有关系D.?滑动变阻器是通过改变电阻丝的粗细来改变电阻值的
9.如图所示，电压表测量的是?????????????????????????????????（??）
A.?L1和电源两端电压??????????????????B.?L2两端的电压??????????????????C.?电源电压??????????????????D.?L1两端的电压
10.在超导体研究领域，我国已处于世界先进水平．若能研制出常温下的超导体，则可以用它制作（　　）
A.?家用保险丝?????????????????B.?白炽灯泡的灯丝?????????????????C.?电炉的电阻丝?????????????????D.?远距离输电导线
11.给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、 一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：（1）导体的电阻跟它的横截面积的关系；（2）导体的电阻跟它的长度的关系；（3）导体的电阻跟它的材料关系。由上述实验器材，可以完成的研究课题是（?? ）
A.?只有（1）???????????????????B.?（2）???????????????????C.?（1） 和（2）???????????????????D.?（1）、（2）和（3）
12.某些物质在温度很低的情况下，电阻就变成0，这种现象叫超导现象．如果把超导现象应用于实际，则（　　）
A.?可用超导材料制作电炉丝????????????????????????????????????B.?可用超导材料制作输电线C.?可用超导材料制滑动变阻器的电阻丝??????????????????D.?可用超导材料制作白炽灯泡的灯丝
二、填空题
13.我国家庭电路的电压是________?　V，一节干电池的电压是________?V，对人体安全的电压是________?V．
14.同种材料制成的甲、乙、丙三根电阻丝，甲的阻值为5欧，乙的阻值为8欧，丙的阻值为16欧，若它们的长度相等，那么电阻的横截面积最大的是________；若它们的截面积相同，那么电阻的长度最短的是________。
15.?? 石墨烯企业生产过程中产生的石墨烯碎片，需要全部回收，否则，飘散的石墨烯碎片进入电器，会导致短路，被吸入人体呼吸道，会切开细胞，可见石墨烯的物理属性是：________；________。
16.不锈钢勺和塑料直尺中，________是导体，________是绝缘体。柳州市的夜景闻名中外，所用的灯具就是应用LED灯这种新型的高效节能光源，LED灯核心元件是发光二极管，它是用________材料制成的。

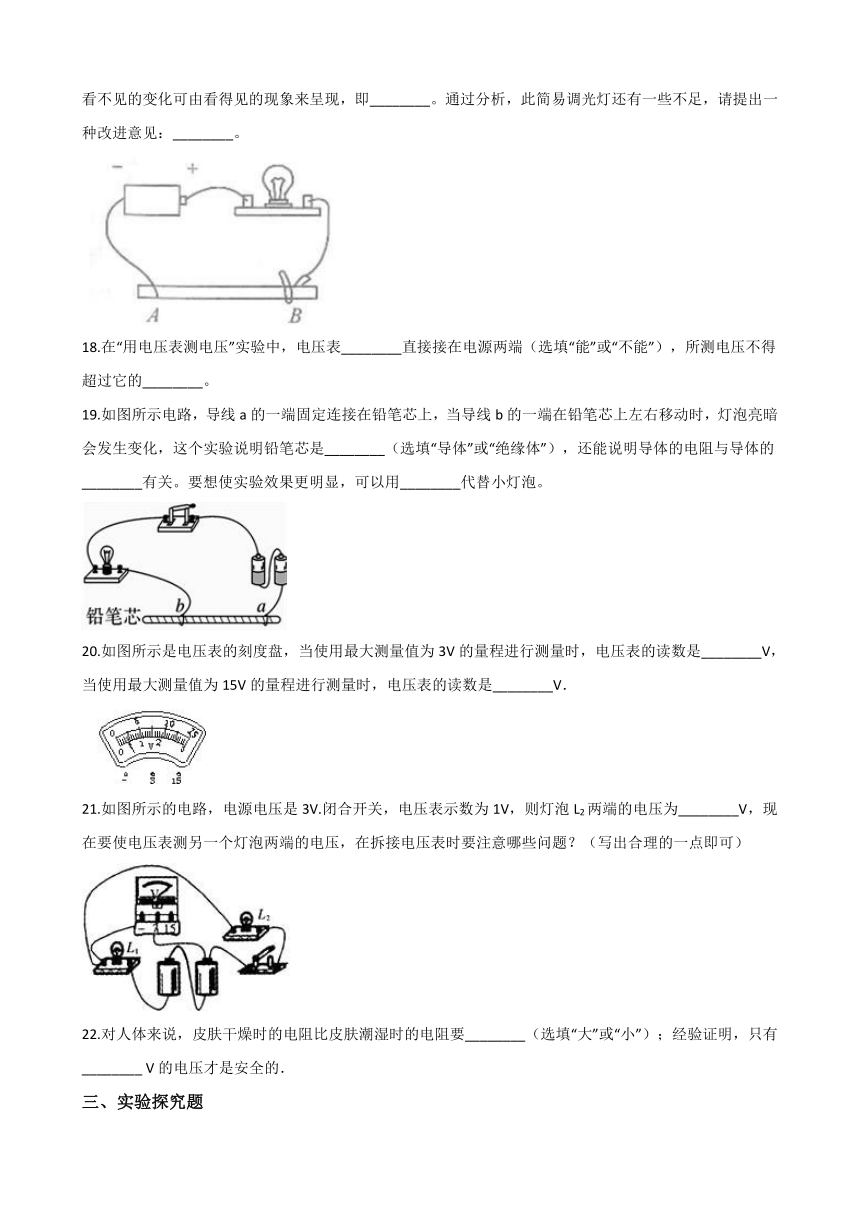

17.学习了滑动变阻器以后，小明同学制作了一个简易调光灯，装置如图所示，他把滑动端的金属夹首先夹在了铅笔芯的B端，这样做的目的是________；金属夹向A端移动的过程中，电路中的电流将变大，这一看不见的变化可由看得见的现象来呈现，即________。通过分析，此简易调光灯还有一些不足，请提出一种改进意见：________。

18.在“用电压表测电压”实验中，电压表________直接接在电源两端（选填“能”或“不能”），所测电压不得超过它的________。
19.如图所示电路，导线a的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化，这个实验说明铅笔芯是________（选填“导体”或“绝缘体”），还能说明导体的电阻与导体的________有关。要想使实验效果更明显，可以用________代替小灯泡。
20.如图所示是电压表的刻度盘，当使用最大测量值为3V的量程进行测量时，电压表的读数是________V，当使用最大测量值为15V的量程进行测量时，电压表的读数是________V．

21.如图所示的电路，电源电压是3V.闭合开关，电压表示数为1V，则灯泡L2两端的电压为________V，现在要使电压表测另一个灯泡两端的电压，在拆接电压表时要注意哪些问题？（写出合理的一点即可）
22.对人体来说，皮肤干燥时的电阻比皮肤潮湿时的电阻要________（选填“大”或“小”）；经验证明，只有________?V的电压才是安全的．
三、实验探究题
23.如图所示为“探究影响导体电阻大小因素”的实验电路，A、B之间接导体，

（1）本试验通过________比较导体电阻的大小．
（2）小明发现手边只有一根较长的金属丝，他可以探究导体的电阻是否与________和________有关．
24.完成下面的小题：
（1）在“探究导体的电阻跟哪些因素有关”的问题时，老师引导同学们作了如下猜想： 猜想事例：导体的电阻可能跟导体的横截面积有关．请你独立猜想：导体的电阻可能跟导体的________有关，导体的电阻还可能跟导体的________有关．
（2）如图所示是他们进行实验探究时的器材，实验板上固定了四根金属导线，a、b、c三根长度均为1m，d的长度为0.5m；a、b的横截面积相同，材料不同；a、c的材料相同，但c的横截面积大于a；a、d的材料和横截面积都相同．
在探究电阻跟横截面积的关系时，可依次把M、N跟________的两端连接，闭合开关，记下电流表示数，分析比较这两根金属丝电阻的大小，可得出的结论是________．
（3）依次把M、N跟a、d的两端相连，闭合开关，记下电流表示数，分析比较a、d两根金属丝的电阻大小，可探究电阻跟________的关系，结论是________．
25.小芳在“探究串联电路电压特点”的实验中，连接好了的实物电路图如图甲所示，请你协助完成：
（1）在方框内画出与图甲对应的电路图，并在电路图中标上L1、L2。
（2）在某次测量时，电压表的示数如图乙所示，此时灯L1两端的电压为________V。
（3）闭合开关后，小芳发现L1、L2均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是L1发生了________（选填“短路”或“断路”）。
（4）排除故障后，小芳在测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法会造成________。
四、综合题
26.如图所示，电源电压为6V且保持不变．当开关闭合时，电压表的示数为2V，则：
（1）L1L2两端的电压分别是多大？
（2）当开关断开时，电压表示数为多大？

参考答案
一、选择题
1. C 2. B 3. B 4. D 5. D 6. B 7.D 8. C 9. D 10. D 11. C 12. B
二、填空题
13.220；1.5；不高于36 14.甲；甲 15.导电性好；硬度大
16.不锈钢勺；塑料直尺；半导体 17. 保护电路；小灯泡变亮；应在电路中安装一个开关
18. 能；量程 19.导体；长度；电流表??? 20.0.4；2
21.1；电压表的量程为0-3V，要使电流从电压表的正接线柱流入，从负接线柱流出，要并联在被测灯泡两端
22.大；不高于36
三、实验探究题
23.（1）电流表示数（灯泡亮度）（2）长度；横截面积
24.（1）材料；长度（2）a、c；在材料、长度相同时，导体的横截面积越大，电阻越小（3）长度；在材料、横截面积相同的情况下，导体长度越长，电阻越大
25. （1）解：如图所示
（2）1.9（3）断路（4）电压表的正负接线柱接反
四、综合题
26.（1）解：由电路图可知，L1和L2是串联，电压表测L2两端的电压；因为电源电压为6V，电压表示数为2V；
即L2两端的电压：U2=2V；
由串联电路电压特点可知，L1两端的电压：U1=U﹣U2=6V﹣2V=4V．（2）解：开关断开时，电压表正负接线柱能与电源两极相连，因此电压表示数等于电源电压，即电压表示数为6V．
