鲁教版（五四学制）九年级上册物理 第十三章 欧姆定律 单元测试题（含答案）

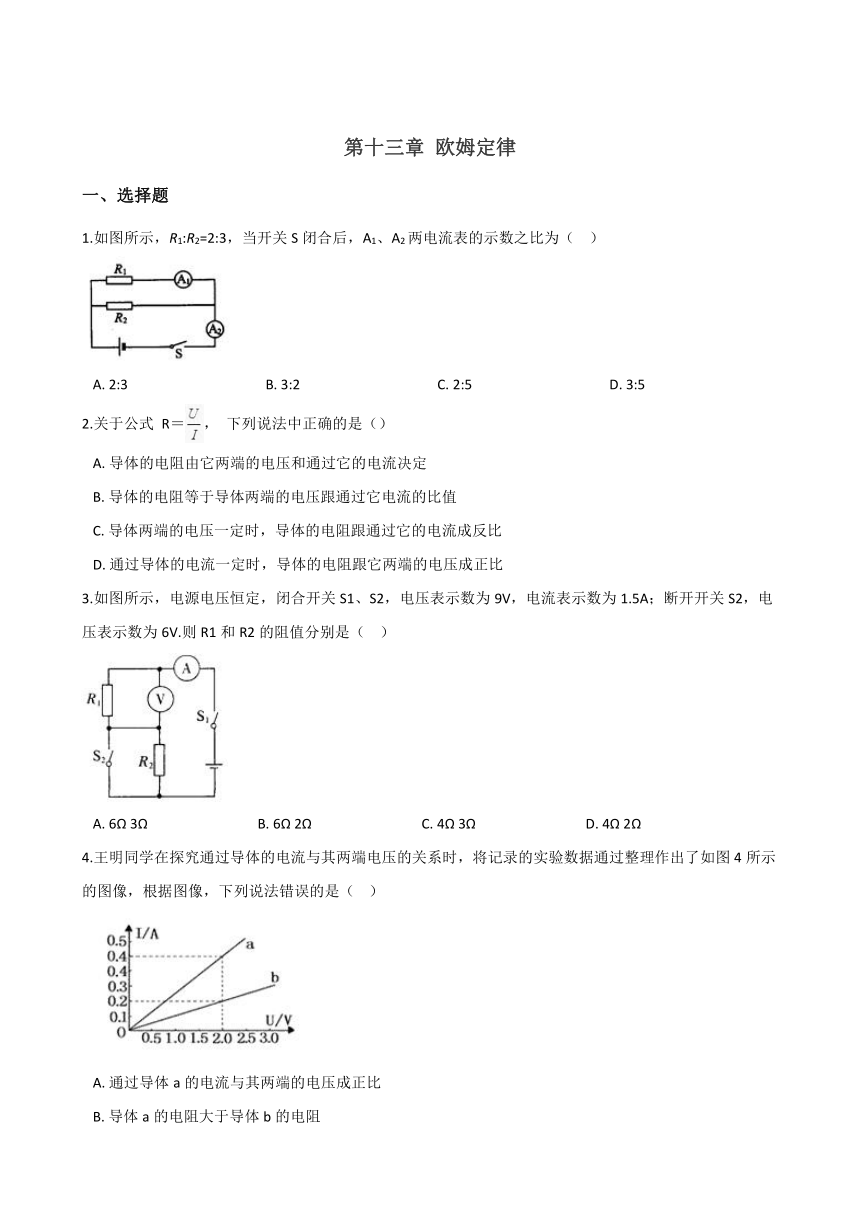

第十三章 欧姆定律
一、选择题
1.如图所示，R1:R2=2:3，当开关S闭合后，A1、A2两电流表的示数之比为（?? ）
A.?2:3????????????????????????????????????????B.?3:2????????????????????????????????????????C.?2:5????????????????????????????????????????D.?3:5
2.关于公式 R＝， 下列说法中正确的是（）
A.?导体的电阻由它两端的电压和通过它的电流决定B.?导体的电阻等于导体两端的电压跟通过它电流的比值C.?导体两端的电压一定时，导体的电阻跟通过它的电流成反比D.?通过导体的电流一定时，导体的电阻跟它两端的电压成正比
3.如图所示，电源电压恒定，闭合开关S1、S2，电压表示数为9V，电流表示数为1.5A；断开开关S2，电压表示数为6V.则R1和R2的阻值分别是（?? ）
A.?6Ω 3Ω????????????????????????????????B.?6Ω 2Ω????????????????????????????????C.?4Ω 3Ω????????????????????????????????D.?4Ω 2Ω
4.王明同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图4所示的图像，根据图像，下列说法错误的是（????）
A.?通过导体a的电流与其两端的电压成正比B.?导体a的电阻大于导体b的电阻C.?当在导体b的两端加上1V的电压时，通过导体b的电流为0.1AD.?将a、b两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2A

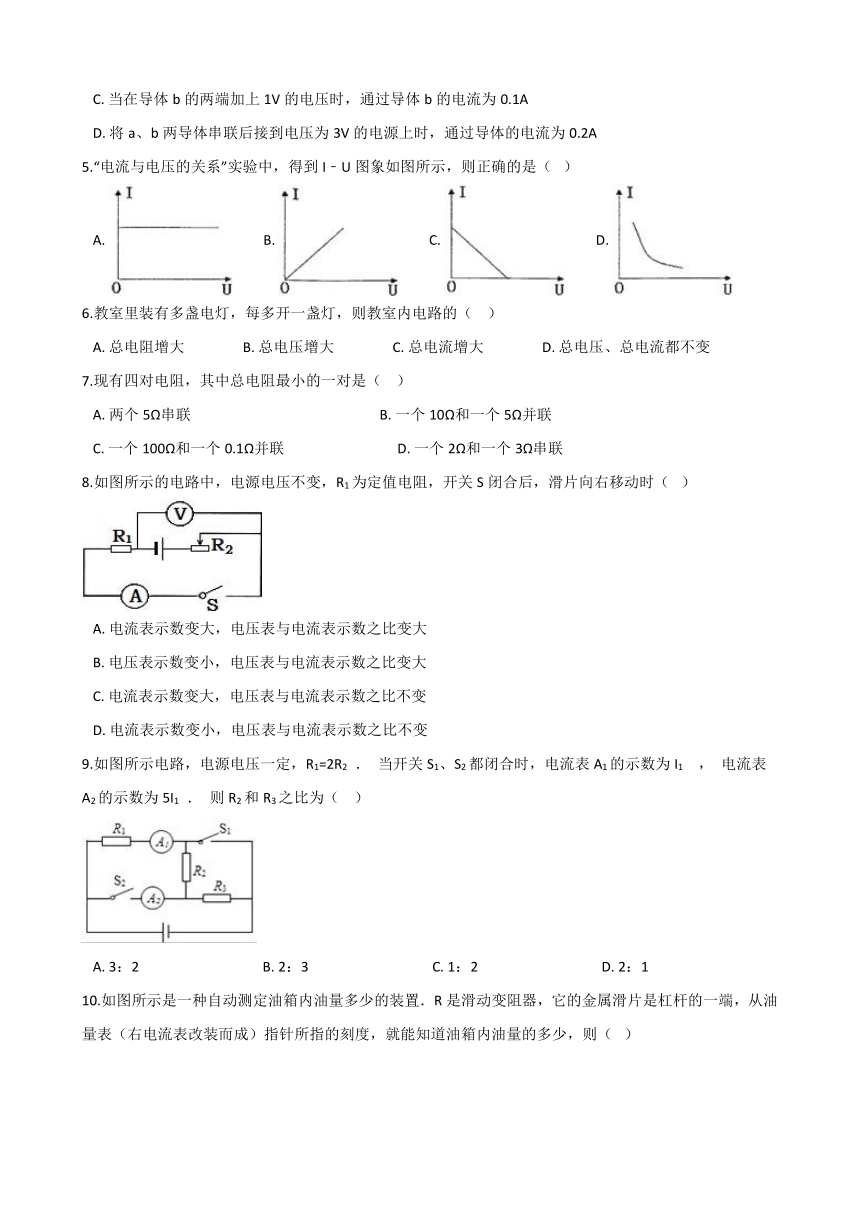

5.“电流与电压的关系”实验中，得到I﹣U图象如图所示，则正确的是（? ）
A.??????????B.??????????C.??????????D.?
6.教室里装有多盏电灯，每多开一盏灯，则教室内电路的（?? ）
A.?总电阻增大?????????????????B.?总电压增大?????????????????C.?总电流增大?????????????????D.?总电压、总电流都不变
7.现有四对电阻，其中总电阻最小的一对是（?? ）
A.?两个5Ω串联???????????????????????????????????????????????????????B.?一个10Ω和一个5Ω并联C.?一个100Ω和一个0.1Ω并联?????????????????????????????????D.?一个2Ω和一个3Ω串联
8.如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向右移动时（? ）
A.?电流表示数变大，电压表与电流表示数之比变大B.?电压表示数变小，电压表与电流表示数之比变大C.?电流表示数变大，电压表与电流表示数之比不变D.?电流表示数变小，电压表与电流表示数之比不变
9.如图所示电路，电源电压一定，R1=2R2 ． 当开关S1、S2都闭合时，电流表A1的示数为I1 ， 电流表A2的示数为5I1 ． 则R2和R3之比为（?? ）
A.?3：2????????????????????????????????????B.?2：3????????????????????????????????????C.?1：2????????????????????????????????????D.?2：1

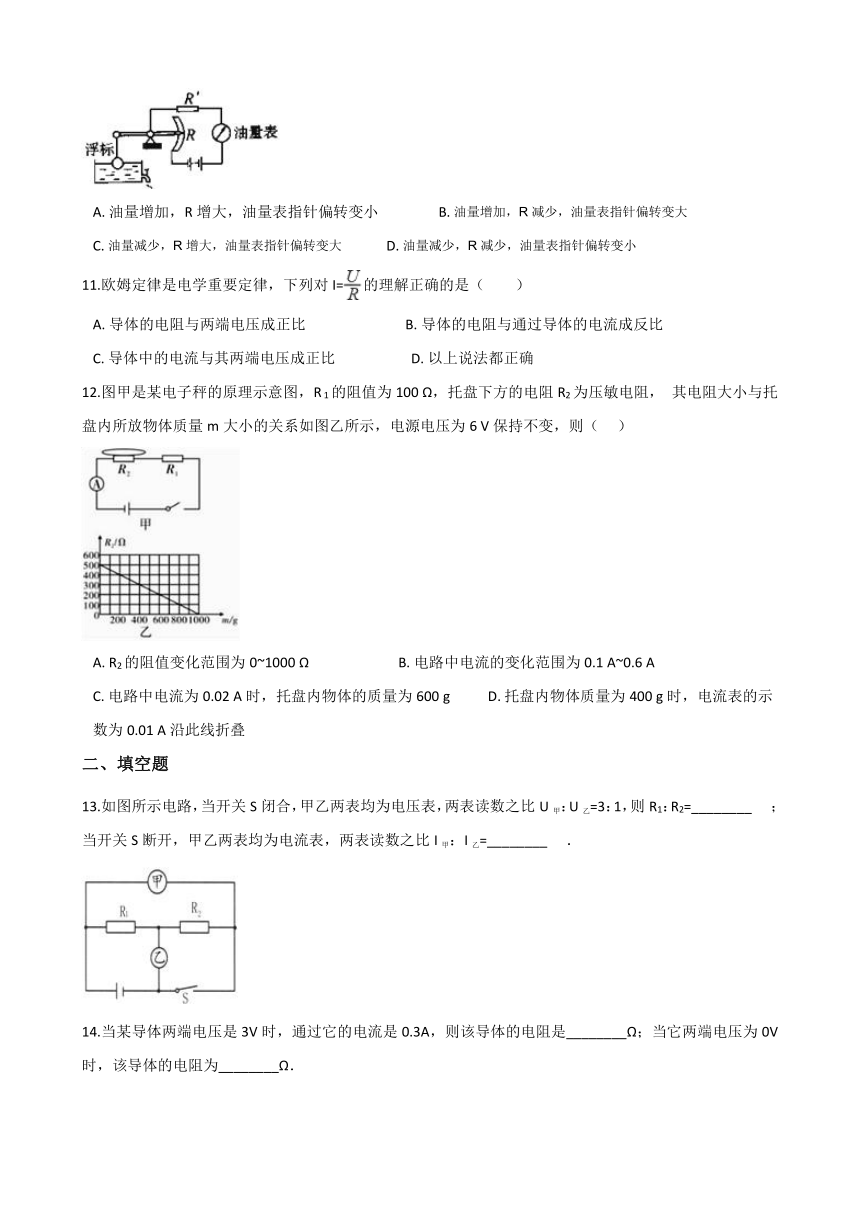

10.如图所示是一种自动测定油箱内油量多少的装置．R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（右电流表改装而成）指针所指的刻度，就能知道油箱内油量的多少，则（? ）
A.?油量增加，R增大，油量表指针偏转变小??????????????B.?油量增加，R减少，油量表指针偏转变大C.?油量减少，R增大，油量表指针偏转变大?????????????D.?油量减少，R减少，油量表指针偏转变小
11.欧姆定律是电学重要定律，下列对I=的理解正确的是（　　）
A.?导体的电阻与两端电压成正比?????????????????????????????B.?导体的电阻与通过导体的电流成反比C.?导体中的电流与其两端电压成正比??????????????????????D.?以上说法都正确
12.图甲是某电子秤的原理示意图，R 1的阻值为100 Ω，托盘下方的电阻R2为压敏电阻， 其电阻大小与托盘内所放物体质量m大小的关系如图乙所示，电源电压为6 V保持不变，则（ ???）
A.?R2的阻值变化范围为0~1000 Ω??????????????????????????B.?电路中电流的变化范围为0.1 A~0.6 AC.?电路中电流为0.02 A时，托盘内物体的质量为600 g???????????D.?托盘内物体质量为400 g时，电流表的示数为0.01 A沿此线折叠
二、填空题
13.如图所示电路，当开关S闭合，甲乙两表均为电压表，两表读数之比U甲：U乙=3：1，则R1：R2=________?　；当开关S断开，甲乙两表均为电流表，两表读数之比I甲：I乙=________?　．
14.当某导体两端电压是3V时，通过它的电流是0.3A，则该导体的电阻是________Ω；当它两端电压为0V时，该导体的电阻为________Ω．

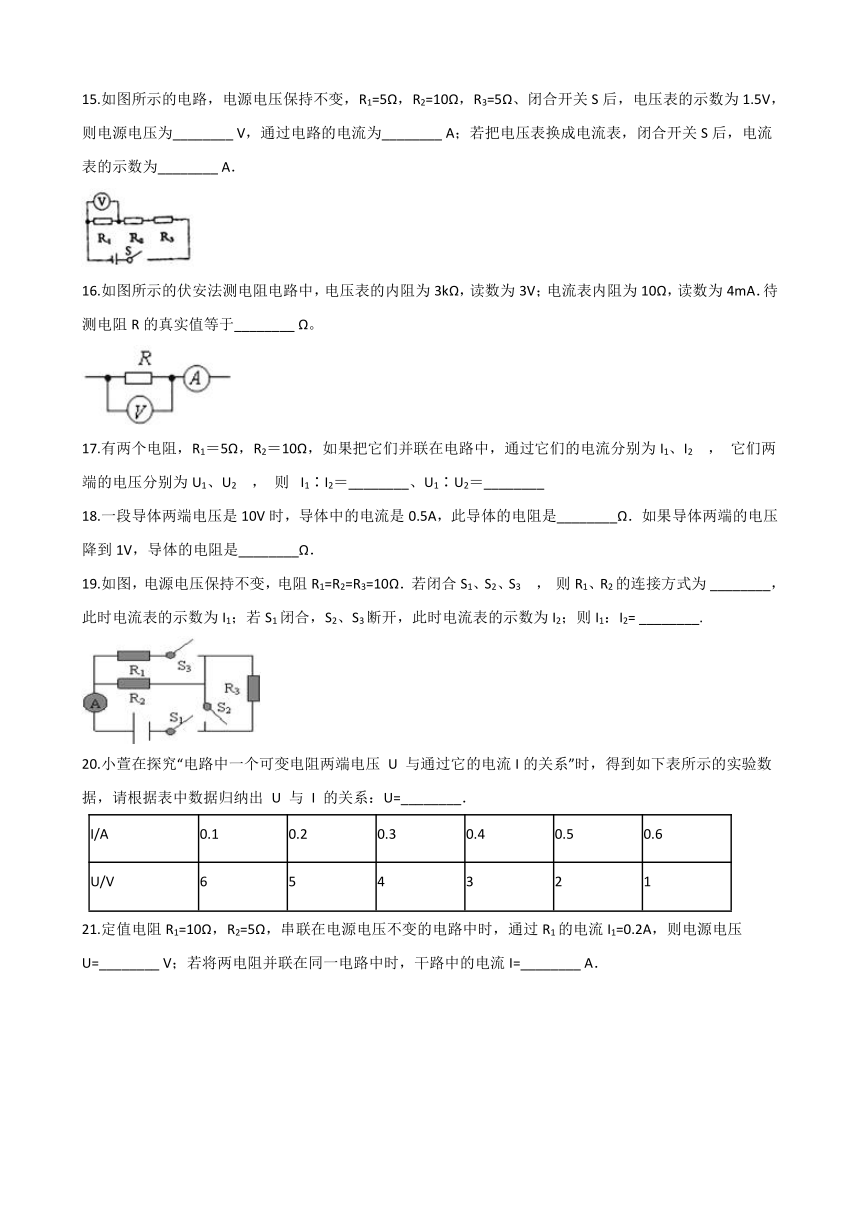

15.如图所示的电路，电源电压保持不变，R1=5Ω，R2=10Ω，R3=5Ω、闭合开关S后，电压表的示数为1.5V，则电源电压为________?V，通过电路的电流为________?A；若把电压表换成电流表，闭合开关S后，电流表的示数为________?A．
16.如图所示的伏安法测电阻电路中，电压表的内阻为3kΩ，读数为3V；电流表内阻为10Ω，读数为4mA．待测电阻R的真实值等于________?Ω。
17.有两个电阻，R1＝5Ω，R2＝10Ω，如果把它们并联在电路中，通过它们的电流分别为I1、I2 ， 它们两端的电压分别为U1、U2 ， 则? I1∶I2＝________、U1∶U2＝________
18.一段导体两端电压是10V时，导体中的电流是0.5A，此导体的电阻是________Ω．如果导体两端的电压降到1V，导体的电阻是________Ω．
19.如图，电源电压保持不变，电阻R1=R2=R3=10Ω．若闭合S1、S2、S3 ， 则R1、R2的连接方式为?________，此时电流表的示数为I1；若S1闭合，S2、S3断开，此时电流表的示数为I2；则I1：I2=?________.
20.小萱在探究“电路中一个可变电阻两端电压 U 与通过它的电流I的关系”时，得到如下表所示的实验数据，请根据表中数据归纳出 U 与 I 的关系：U=________．
I/A
0.1
0.2
0.3
0.4
0.5
0.6
U/V
6
5
4
3
2
1
21.定值电阻R1=10Ω，R2=5Ω，串联在电源电压不变的电路中时，通过R1的电流I1=0.2A，则电源电压U=________?V；若将两电阻并联在同一电路中时，干路中的电流I=________?A．
22.如图，电源电压保持不变，电阻R1＝R2＝R3＝10Ω。要使R2、R3并联，应闭合开关________?，此时电流表的示数为I1；若断开开关S1、S2 ， 此时电流表的示数为I2；则I1︰I2＝________?。
三、实验探究题
23.用如图（甲）所示电路探究“电流与电压、电阻的关系”实验中：
（1）连接电路时开关应________，探究电流与电压关系的实验中，所测的数据如表一所示，这个实验中的滑动变阻器除了保护电路作用之外，还有________的作用。由表一数据可得实验结论________.
表一
R=10Ω
电压/V
1.5
2
2.5
电流/A
0.15
0.2
0.25
（2）探究“电流与电阻的关系”，所测的数据如表二所示：据表格和电路图分析，将电阻R由5 Ω换成10Ω，闭合开关进行实验时，应向________（选填“A”或“B”）端移动滑片P，使电压表的示数保持________V不变，根据表二数据可得实验结论：________。在这个实验中滑动变阻器的主要作用是________.
表二
U=2V
电阻/Ω
5
10
20
电流/A
0.4
0.2
0.1
（3）为了测量某电阻Rx的阻值，某同学采用了如图（乙）所示的电路，其中R0阻值已知，先闭合S1、S2 ， 读出此时电压表读数为U1；再闭合S1 ， 断开S2 ， 读出此时电压表读数为U2 ， 则被测电阻Rx的阻值的表达式为Rx=________（用R0、U1、U2表示）。
24.在“伏安法”测电阻的实验中，电源电压是3V．
（1）实验原理是________，开关闭合之前滑动变阻器的滑片滑到________端（左或右）；
（2）在图丙方框内画出对应的电路图．
（3）实验过程中，无论怎样移动滑片，电流表和电压表的示数都很小且无变化，原因可能是________；
（4）排除故障后的电路连接如图甲所示，当电压表示数是2.5V时，电流表的示数如图乙所示是________?A，被测电阻的阻值是________Ω；
（5）实验过程中，改变滑片位置并进行多次测量，这样做可以达到________的目的．
四、综合题
25.在如图所示电路中，已知电阻R1＝5Ω，电流表A1的读数为1A，电流表A的读数为1.5A.求：
（1）电源电压U；
（2）R2的阻值
26.如图是测量电阻所用电路的一部分，其中带G符号标志的是灵敏电流计，通电后电压表示数为2V，灵敏电流计的示数为2mA，则：
（1）根据测量的数据，求该电阻的大小为多少？
（2）经上网查找资料可知此灵敏电流计自身的电阻为100Ω，考虑电表电阻对实验的影响，则待测电阻R的真实值等于多少？

参考答案
一、选择题
1. D 2. B 3. A 4. B 5. B 6. C 7. C 8.D 9. A 10. B 11. C 12. C
二、填空题
13.2：1；2：3 14. 10；10 15.6；0.3；0.4 16.1000 17.2∶1；1∶1
18.20；20 19.并联；4：1 20.﹣10Ω?I+7V 21.3；0.9 22.S1、S2?；? 4：1
三、实验探究题
23.（1）断开；改变定值电阻两端的电压；在电阻一定时，导体中的电流与导体两端的电压成正比（2）B；2；在电压一定时，导体中的电流与导体的电阻成反比；控制电阻两端的电压为2V不变（3）
24. （1）R= ；右（2）（3）滑动变阻器同时接了下面两个接线柱（4）0.5；5（5）减小误差
四、综合题
25.（1）解：电路为并联电路，所以电源电压等于R1两端电压U=U1=I1R1=1A×5Ω=5V答：电源电压为5V.（2）解：两电阻并联，所以R2的电流I2=I-I1=1.5A-1A=0.5A，R2的阻值 .答：R2的阻值为10Ω.
