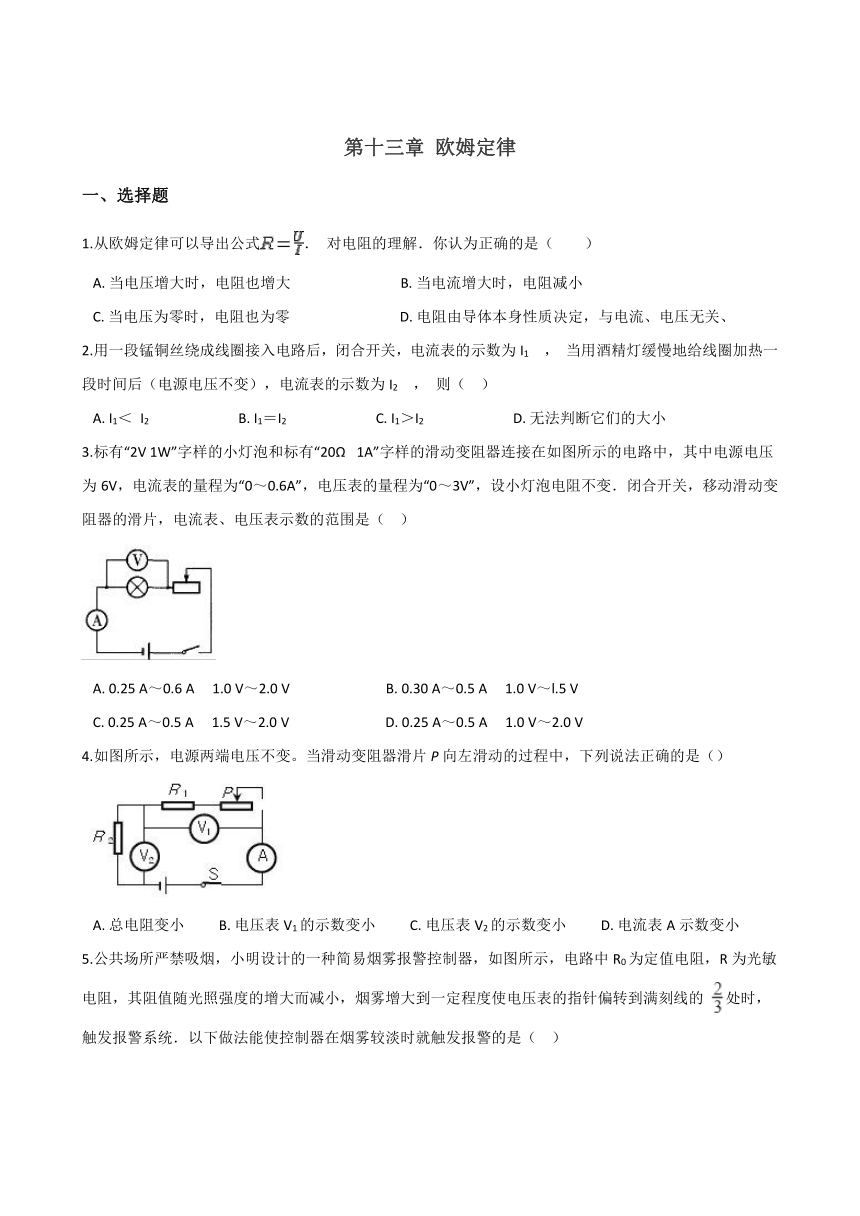

鲁教版（五四学制）九年级上册物理 第十三章 欧姆定律 单元练习题（含答案）

第十三章 欧姆定律
一、选择题
1.从欧姆定律可以导出公式． 对电阻的理解．你认为正确的是（　　）
A.?当电压增大时，电阻也增大????????????????????????????????B.?当电流增大时，电阻减小C.?当电压为零时，电阻也为零????????????????????????????????D.?电阻由导体本身性质决定，与电流、电压无关、
2.用一段锰铜丝绕成线圈接入电路后，闭合开关，电流表的示数为I1 ， 当用酒精灯缓慢地给线圈加热一段时间后（电源电压不变），电流表的示数为I2 ， 则（?? ）
A.?I1＜ I2??????????????????????????B.?I1＝I2??????????????????????????C.?I1＞I2??????????????????????????D.?无法判断它们的大小
3.标有“2V 1W”字样的小灯泡和标有“20Ω? 1A”字样的滑动变阻器连接在如图所示的电路中，其中电源电压为6V，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”，设小灯泡电阻不变．闭合开关，移动滑动变阻器的滑片，电流表、电压表示数的范围是（?? ）
A.?0.25 A～0.6 A??? 1.0 V～2.0 V????????????????????????????B.?0.30 A～0.5 A??? 1.0 V～l.5 VC.?0.25 A～0.5 A??? 1.5 V～2.0 V????????????????????????????D.?0.25 A～0.5 A??? 1.0 V～2.0 V
4.如图所示，电源两端电压不变。当滑动变阻器滑片P向左滑动的过程中，下列说法正确的是（）
?
A.?总电阻变小??????????B.?电压表V1的示数变小??????????C.?电压表V2的示数变小??????????D.?电流表A示数变小

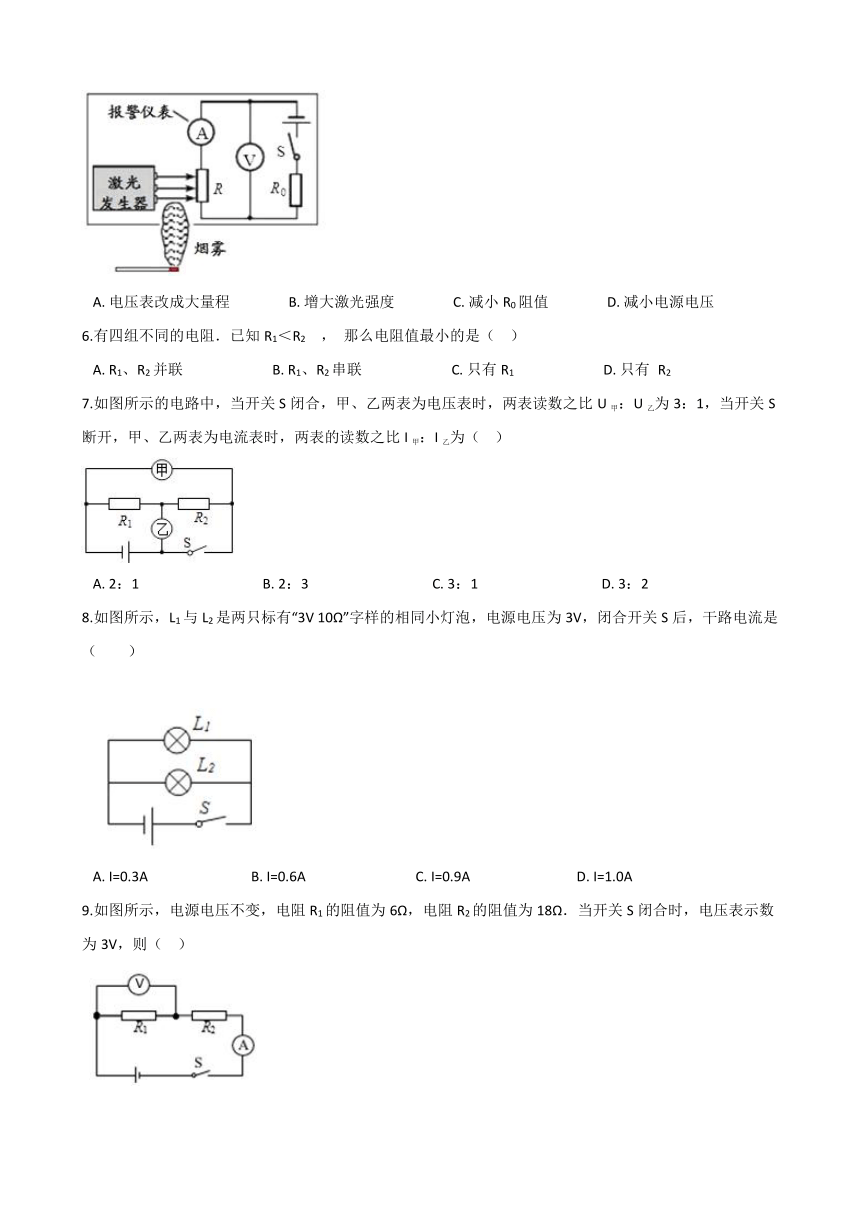

5.公共场所严禁吸烟，小明设计的一种简易烟雾报警控制器，如图所示，电路中R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小，烟雾增大到一定程度使电压表的指针偏转到满刻线的 处时，触发报警系统．以下做法能使控制器在烟雾较淡时就触发报警的是（?? ）
A.?电压表改成大量程?????????????????B.?增大激光强度?????????????????C.?减小R0阻值?????????????????D.?减小电源电压
6.有四组不同的电阻．已知R1＜R2 ， 那么电阻值最小的是（?? ）
A.?R1、R2并联??????????????????????????B.?R1、R2串联??????????????????????????C.?只有R1??????????????????????????D.?只有 R2
7.如图所示的电路中，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙为3：1，当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲：I乙为（?? ）
A.?2：1????????????????????????????????????B.?2：3????????????????????????????????????C.?3：1????????????????????????????????????D.?3：2
8.如图所示，L1与L2是两只标有“3V 10Ω”字样的相同小灯泡，电源电压为3V，闭合开关S后，干路电流是（　　）
A.?I=0.3A??????????????????????????????B.?I=0.6A????????????????????????????????C.?I=0.9A???????????????????????????????D.?I=1.0A
9.如图所示，电源电压不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω．当开关S闭合时，电压表示数为3V，则（?? ）

A.?通过电流表的电流为5A B.?两端的电压为3VC.?电源两端的电压为12V D.?电阻 的功率为3W

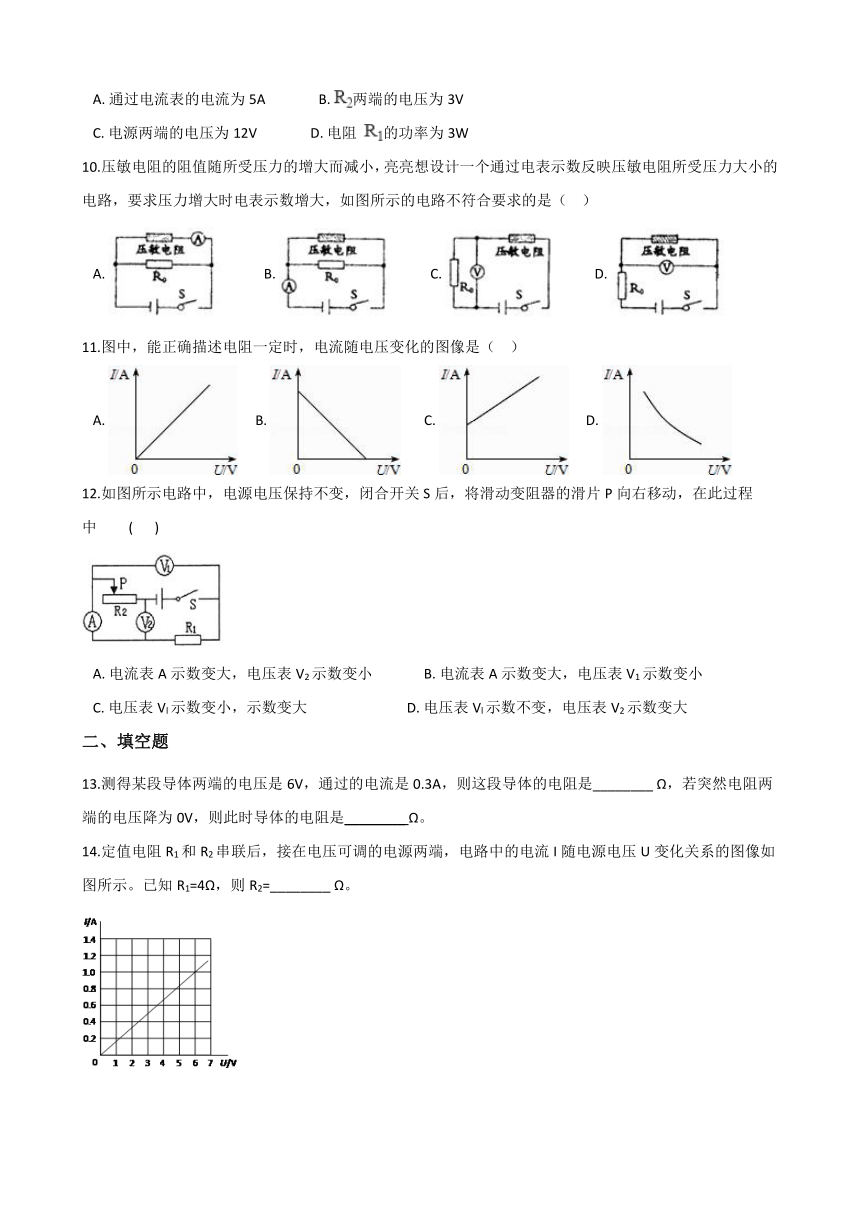

10.压敏电阻的阻值随所受压力的增大而减小，亮亮想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大，如图所示的电路不符合要求的是（?? ）
A.?????????????B.?????????????C.?????????????D.?
11.图中，能正确描述电阻一定时，电流随电压变化的图像是（?? ）
A.??????B.????????C.??????D.?
12.如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器的滑片P向右移动，在此过程中??????? (???? )
A.?电流表A示数变大，电压表V2示数变小???????????????B.?电流表A示数变大，电压表V1示数变小C.?电压表Vl示数变小，示数变大?????????????????????????????D.?电压表Vl示数不变，电压表V2示数变大
二、填空题
13.测得某段导体两端的电压是6V，通过的电流是0.3A，则这段导体的电阻是________?Ω，若突然电阻两端的电压降为0V，则此时导体的电阻是________?Ω。
14.定值电阻R1和R2串联后，接在电压可调的电源两端，电路中的电流I随电源电压U变化关系的图像如图所示。已知R1=4Ω，则R2=________?Ω。

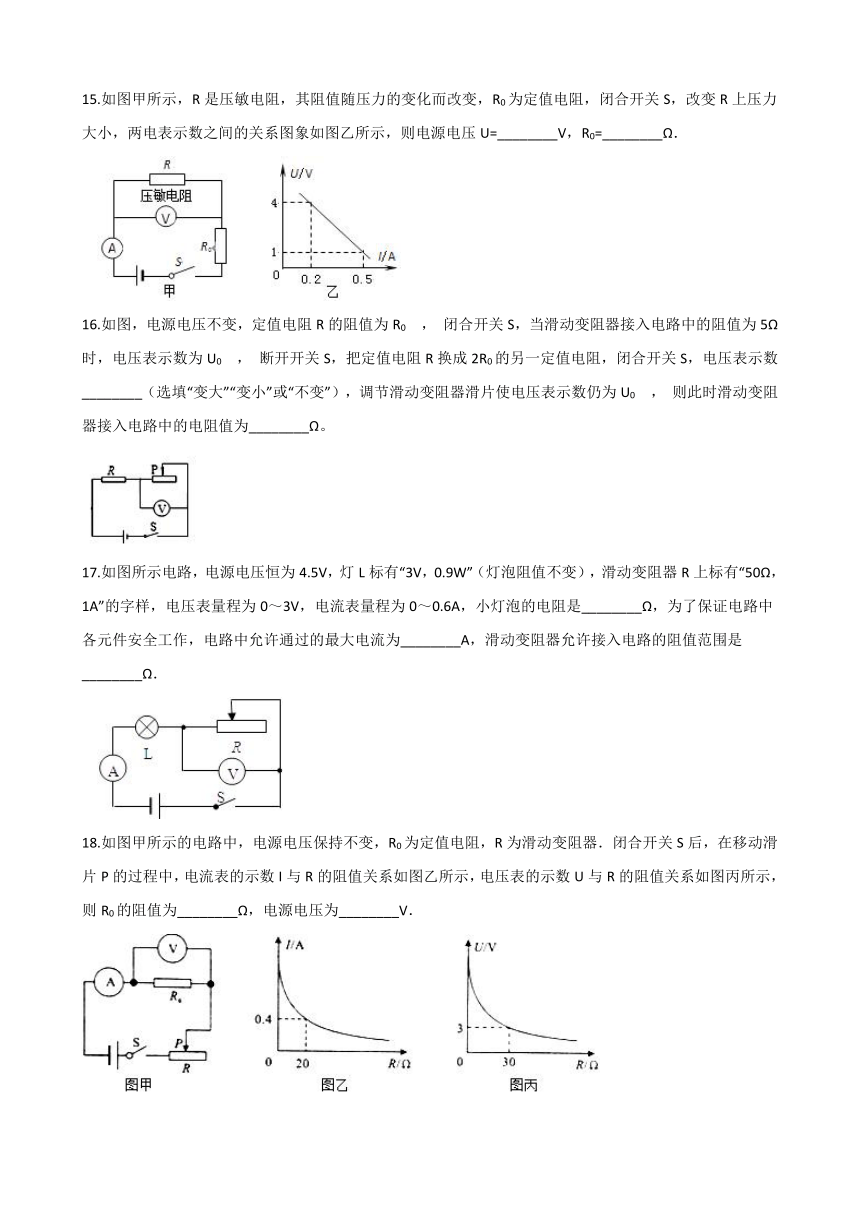

15.如图甲所示，R是压敏电阻，其阻值随压力的变化而改变，R0为定值电阻，闭合开关S，改变R上压力大小，两电表示数之间的关系图象如图乙所示，则电源电压U=________V，R0=________Ω．

16.如图，电源电压不变，定值电阻R的阻值为R0 ， 闭合开关S，当滑动变阻器接入电路中的阻值为5Ω时，电压表示数为U0 ， 断开开关S，把定值电阻R换成2R0的另一定值电阻，闭合开关S，电压表示数________（选填“变大”“变小”或“不变”），调节滑动变阻器滑片使电压表示数仍为U0 ， 则此时滑动变阻器接入电路中的电阻值为________Ω。
17.如图所示电路，电源电压恒为4.5V，灯L标有“3V，0.9W”（灯泡阻值不变），滑动变阻器R上标有“50Ω，1A”的字样，电压表量程为0～3V，电流表量程为0～0.6A，小灯泡的电阻是________Ω，为了保证电路中各元件安全工作，电路中允许通过的最大电流为________A，滑动变阻器允许接入电路的阻值范围是________Ω．

18.如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器．闭合开关S后，在移动滑片P的过程中，电流表的示数I与R的阻值关系如图乙所示，电压表的示数U与R的阻值关系如图丙所示，则R0的阻值为________Ω，电源电压为________V．
19.如图甲所示的电路中，电压表V1和V2的示数之比为1：3，则定值电阻R1：R2=________?；若将电阻R1、R2改接为如图乙所示的电路，则电流表A1、A2的示数之比为________?，在相同的时间内R1、R2消耗的电能之比为________?
20.如图所示,将一电源与一阻值较小的定值电阻串联后，密封在盒子里，只露出两个接线柱A、B，将一电流表直接接在A、B上，电流表的示数为0.3A；将一电压表直接接在A、B上，电压表的示数为3V．则电源电压为________?V，定值电阻的阻值为________?Ω．

21.如图所示，虚线框内有两个阻值分别为5Ω、10Ω的电阻，小明同学想了解其连接方式，于是用3V的电源、电流表和开关进行了检测，闭合开关后，测得电流表的读数为0.2A。则两个电阻的连接方式是________?。若要增大电流表的读数，可以采取的措施有________?。
22.如图所示，电源电压恒为12V，闭合开关后，电压表示数为8V，则两电阻阻值的比值R1：R2=________．
三、实验探究题
23.如题图甲所示，是用伏安法测定电阻的实验装置。
（1）在连接电路时开关应________。
（2）滑动变阻器是通过改变导体的________来改变电阻的，它在电路中的作用除了可以调节电路中的电流和电阻两端的电压外，还可以________。
（3）如果闭合开关后发现，电流表指针向左偏转（如题图乙所示），产生故障的原因可能是________，排除故障后，调节滑动变阻器滑片的位置，当电压表的示数为2.4V 时，电流表的示数如题图丙所示为________A ，则被测电阻的阻值为________Ω。
24.某小组同学用图所示的电路研究串联电路中电流、电压随滑动变阻器电阻的变化情况.实验中保持电源电压不变，将定值电阻R1与滑动变阻器R2（标有“50W 2A”）串联，移动滑动变阻器的滑片P改变电路中的电压和电流，并将实验数据记录在下表中.
序号
A表示数(A)
V1表示数(V)
V2表示数(V)
A表示数变化量(A)
V1表示数变化量(V)
V2表示数变化量(V)
1
0.1
1
11
0
0
0
2
0.2
2
10
0.1
1
1
3
0.3
3
9
0.2
2
2
4
0.4
4
8
0.3
3
3
5
0.5
5
7
0.4
4
4
6
0.6
6
6
0.5
5
5
①根据表中电流表A示数的变化情况可知，实验中滑动变阻器滑片移动的方向是________.②分析比较实验序号1~6的数据中电表A、V1和V2示数的变化情况及相关条件，归纳得出的初步结论是：串联电路中，在电源电压不变的情况下，滑动变阻器的电阻变大时，________.③分析比较实验序号2~6的数据中电表A示数变化量及V1示数变化量的关系及相关条件，归纳得出的初步结论是：串联电路中，________.④进一步综合分析比较表中电压表V1示数变化量、V2示数变化量、电流表A示数变化量的关系及相关条件，归纳得出初步结论：串联电路中滑动变阻器的电阻变化时，________.
四、综合题
25.灯泡正常发光时的电压为36V，通过它的电流随其两端电压变化的关系曲线如图所示．
（1）灯泡正常发光时，通过灯丝的电流为________?A．
（2）将若干个此规格的灯泡串联接入220V电路中使用，则至少串联________个灯泡．
26.如图所示，电源电压恒为12V，电阻R1为20Ω，当开关S闭合后，电压表的示数为8V．求：
（1）电阻R1两端的电压；
（2）电阻R2的阻值及通过电阻R2的电流

参考答案
一、选择题
1. D 2.C 3. D 4. D 5.C 6.A 7. B 8. B 9. C 10. D 11.A 12. A
二、填空题
13. 20?；20 14. 2 15.6；10 16.变小；10 17.10；0.3；5～20
18.10；12 19.1：2；2：3；2：1 20.3；10 21.串联；将两个电阻并联 22.1：2
三、实验探究题
23. （1）断开（2）长度（或长短）；保护电路（3）正负接线柱接反；0.24；10
24.左；定值电阻两端电压及电路中的电流变小，滑动变阻器两端电压变大；滑动变阻器的电阻变化时，电路中电流的变化量与定值电阻两端电压变化量成正比；定值电阻两端电压变化量与电路中电流变化量的比值等于滑动变阻器两端电压变化量与电路中电流变化量的比值
四、综合题
25. （1）0.7（2）7
26. （1）解：由图知，两电阻串联，电压表测量R2两端的电压，R1两端的电压：U1 =U-U2 =12V-8V=4V；
答：电阻R1两端的电压为4V；（2）解：两电阻串联，所以通过R2 的电流：I2 =I1 =U1/R1=4V/20Ω=0.2A
R2的阻值：R2=U2/I2=8V/0.2A=40Ω
答：电阻R2的阻值及通过电阻R2的电流为40Ω，0.2A
考点：欧姆定律的应用
