鲁教版（五四学制）九年级上册物理 第十五章 安全用电 单元练习题（含答案）

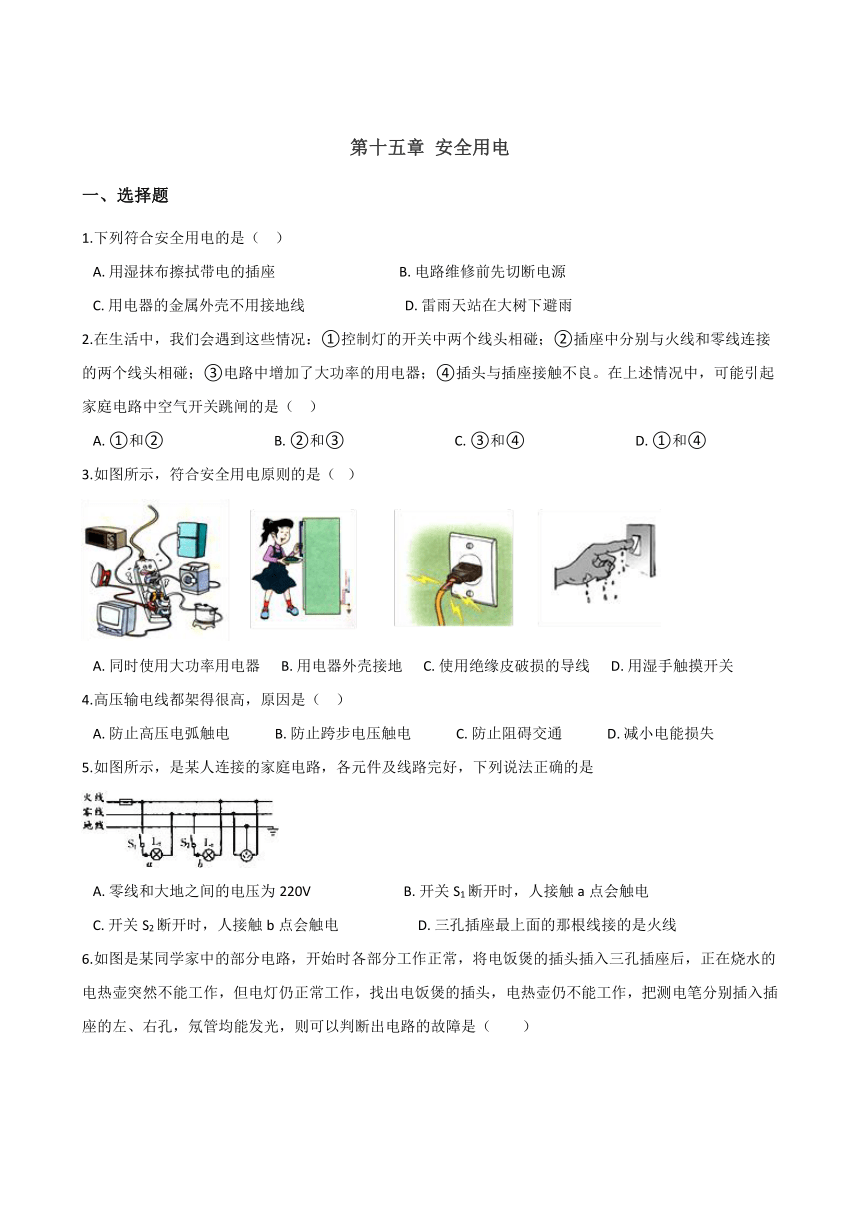

第十五章 安全用电
一、选择题
1.下列符合安全用电的是（?? ）
A.?用湿抹布擦拭带电的插座????????????????????????????????????B.?电路维修前先切断电源C.?用电器的金属外壳不用接地线?????????????????????????????D.?雷雨天站在大树下避雨
2.在生活中，我们会遇到这些情况：①控制灯的开关中两个线头相碰；②插座中分别与火线和零线连接的两个线头相碰；③电路中增加了大功率的用电器；④插头与插座接触不良。在上述情况中，可能引起家庭电路中空气开关跳闸的是（?? ）
A.?①和②????????????????????????????????B.?②和③????????????????????????????????C.?③和④????????????????????????????????D.?①和④
3.如图所示，符合安全用电原则的是（? ）
A.?同时使用大功率用电器??????B.?用电器外壳接地??????C.?使用绝缘皮破损的导线??????D.?用湿手触摸开关
4.高压输电线都架得很高，原因是（?? ）
A.?防止高压电弧触电?????????????B.?防止跨步电压触电?????????????C.?防止阻碍交通?????????????D.?减小电能损失
5.如图所示，是某人连接的家庭电路，各元件及线路完好，下列说法正确的是
?
A.?零线和大地之间的电压为220V???????????????????????????B.?开关S1断开时，人接触a点会触电C.?开关S2断开时，人接触b点会触电???????????????????????D.?三孔插座最上面的那根线接的是火线

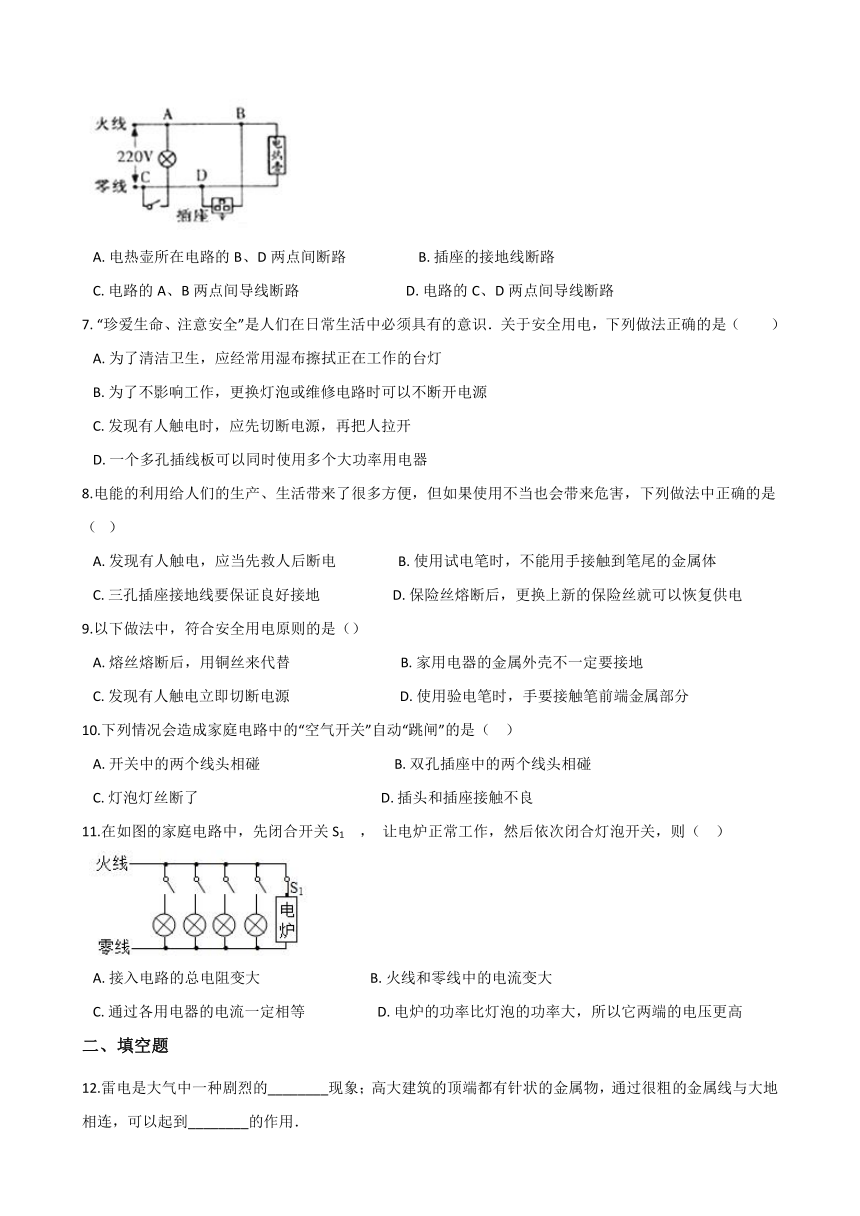

6.如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常工作，找出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光，则可以判断出电路的故障是（　　）
A.?电热壶所在电路的B、D两点间断路?????????????????????B.?插座的接地线断路C.?电路的A、B两点间导线断路???????????????????????????????D.?电路的C、D两点间导线断路
7. “珍爱生命、注意安全”是人们在日常生活中必须具有的意识．关于安全用电，下列做法正确的是（　　）
A.?为了清洁卫生，应经常用湿布擦拭正在工作的台灯B.?为了不影响工作，更换灯泡或维修电路时可以不断开电源C.?发现有人触电时，应先切断电源，再把人拉开D.?一个多孔插线板可以同时使用多个大功率用电器
8.电能的利用给人们的生产、生活带来了很多方便，但如果使用不当也会带来危害，下列做法中正确的是（? ）
A.?发现有人触电，应当先救人后断电??????????????????B.?使用试电笔时，不能用手接触到笔尾的金属体C.?三孔插座接地线要保证良好接地?????????????????????D.?保险丝熔断后，更换上新的保险丝就可以恢复供电
9.以下做法中，符合安全用电原则的是（）
A.?熔丝熔断后，用铜丝来代替????????????????????????????????B.?家用电器的金属外壳不一定要接地C.?发现有人触电立即切断电源????????????????????????????????D.?使用验电笔时，手要接触笔前端金属部分
10.下列情况会造成家庭电路中的“空气开关”自动“跳闸”的是（?? ）
A.?开关中的两个线头相碰???????????????????????????????????????B.?双孔插座中的两个线头相碰C.?灯泡灯丝断了?????????????????????????????????????????????????????D.?插头和插座接触不良
11.在如图的家庭电路中，先闭合开关S1 ， 让电炉正常工作，然后依次闭合灯泡开关，则（?? ）

A.?接入电路的总电阻变大????????????????????????????????B.?火线和零线中的电流变大C.?通过各用电器的电流一定相等?????????????????????D.?电炉的功率比灯泡的功率大，所以它两端的电压更高
二、填空题
12.雷电是大气中一种剧烈的________现象；高大建筑的顶端都有针状的金属物，通过很粗的金属线与大地相连，可以起到________的作用．
13.如图所示，电源电压为6V，闭合开关S后，发现两灯泡均不亮，检查后发现L1灯丝断了，电路其他部分均正常．如果用电压表测量b、c两点间电压，则电压应为________?V．
14.新建楼房不再使用保险丝，而使用带有保险装置的________，当电路被保险装置切断时，不要急于更换保险丝或使________复位，要先找到发生故障的原因，排除故障．
15.如图所示，甲图是小明家卧室的一个插座，他用试电笔测试插座的A孔，氖管发光，则A孔接的是________线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的________（选填“C”或“D”）插脚接火线．

16.小明在课外活动中设计了如图所示电路，其中L1和L2分别为“220V15W”和“220V40W”的白炽灯泡，为了使L1、L2都发光，且L1比L2亮，你认为应闭合的开关为________?。当再将开关________?闭合时，保险丝会被熔断。
17.辨别火线和零线可以用________，使用时，笔尖与________接触，手与________接触．如图所示，表明接触的是________线．
18.家庭电路有两根电线，一根叫________线，另一根叫________线，它们之间的电压是________伏，在低压供电的电源处，________线是接地的，所以在正常情况下，零线和地线之间________电压（填“有”、“没有”）．家用电器________联在电路中．
19.为了确保用电的安全，日常生活中更换灯泡、搬动电器前应________电源开关，洗衣机、电冰箱使用的是________（选填“两脚”或“三脚”）电源插头。
三、解答题
20.请你将图中的元件连成符合安全用电原则的照明电路．
21.运用知识解决问题：
（1）小明家正在吃火锅，用电功率很大，突然断电了，这是为什么？
答：根据公式________?，当用电器的________?过大时，电路中的电流过大．保险丝发热，温度过高，保险丝就熔化断掉，断开电路，起到保护电路的作用．
（2）小雨连接了如图1电路，请在图2方框内画出它的电路图．
（3）将两个电阻R1=4Ω、R2=8Ω，将它们串联接入电路中，接到6V电源上，则R2消耗的电功率是多大？
22.小勇同学家里某段时间内共有两件用电器在工作，一盏“220V,40W”的灯（灯泡电阻不变），一台“DY-IA（R3）”型的空调机。空调机正常工作时的电压为220V，总功率为880W，内部线圈电阻为3．5Ω．求：
（1）这两件用电器的连接方式是________（选填“串联”或“并联”），空调机应________（选填“接地”或“不接地”）；
（2）正常工作时，两件用电器的总功率；
（3）如果小灯泡的工作电压是110V，它的实际电功率；
（4）该空调机正常工作1．5h，线圈电阻产生的热量。

参考答案
一、选择题
1. B 2. B 3. B 4.A 5. C 6. C 7. C 8. C 9. C 10. B 11. B
二、填空题
12.放电；防雷 13.6 14.空气开关；空气开关 15.火；D 16.S2；；S2；S3
17.测电笔；被测电线；笔尾金属体；火 18. 火；零；220；零；没有；并 19.断开（打开）；三脚
三、解答题
20.解：开关和灯泡的连接方法：火线首先过开关，再入灯座顶端的金属点；零线直接入灯座的螺旋套．三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．如图所示：
四、综合题
21. （1）""；总功率
（2）
（3）；R2消耗的电功率P=I2R2=（0.5A）2×8Ω=2W．
R2消耗的电功率是2W
22.（1）并联；串联（2）920W（3）10W（4）3．024?J
