鲁教版（五四学制）九年级上册物理 第十一章 电流和电路 单元练习题（含答案）

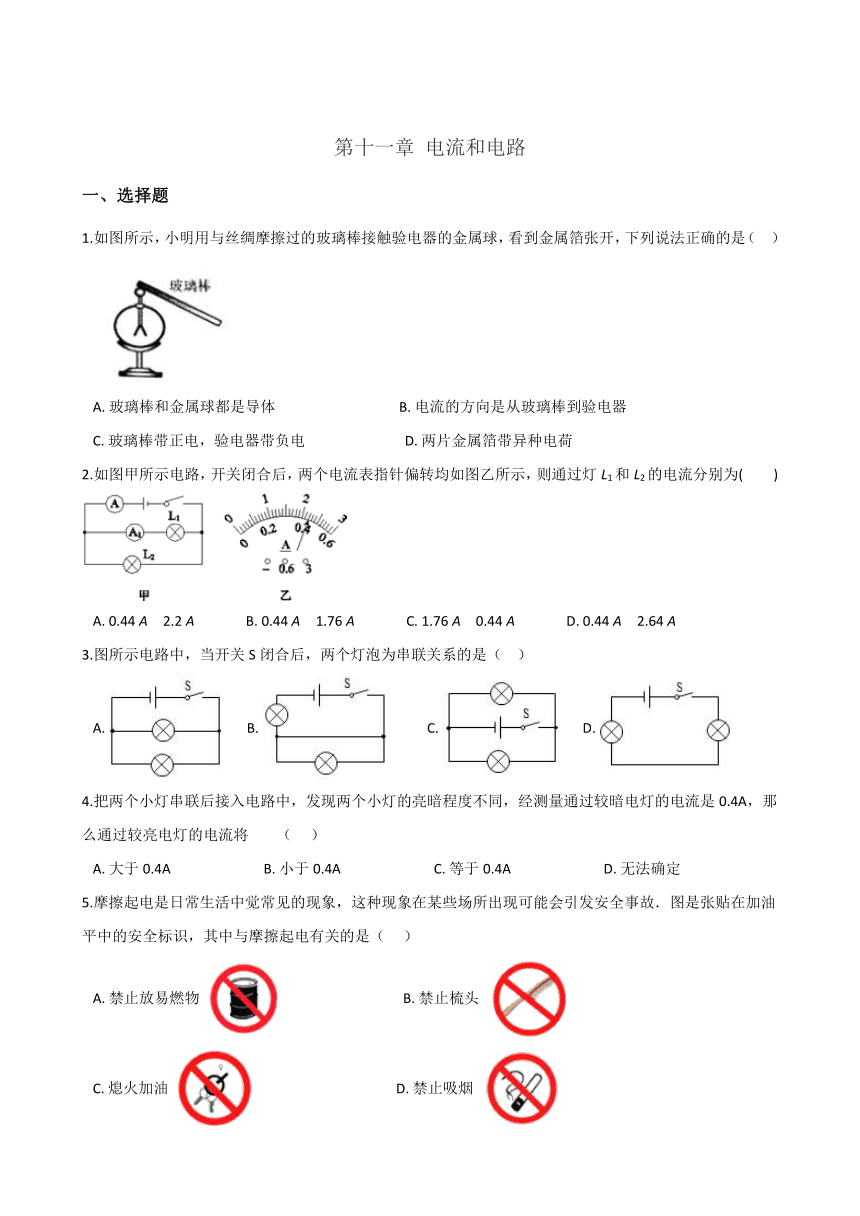

第十一章 电流和电路
一、选择题
1.如图所示，小明用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到金属箔张开，下列说法正确的是（?? ）

A.?玻璃棒和金属球都是导体????????????????????????????????????B.?电流的方向是从玻璃棒到验电器C.?玻璃棒带正电，验电器带负电?????????????????????????????D.?两片金属箔带异种电荷
2.如图甲所示电路，开关闭合后，两个电流表指针偏转均如图乙所示，则通过灯L1和L2的电流分别为(　　)
A.?0.44 A　2.2 A???????????????B.?0.44 A　1.76 A???????????????C.?1.76 A　0.44 A???????????????D.?0.44 A　2.64 A
3.图所示电路中，当开关S闭合后，两个灯泡为串联关系的是（?? ）
A.????????B.????????????C.????????D.?
4.把两个小灯串联后接入电路中，发现两个小灯的亮暗程度不同，经测量通过较暗电灯的电流是0.4A，那么通过较亮电灯的电流将?????? （??? ）
A.?大于0.4A???????????????????????????B.?小于0.4A???????????????????????????C.?等于0.4A???????????????????????????D.?无法确定
5.摩擦起电是日常生活中觉常见的现象，这种现象在某些场所出现可能会引发安全事故．图是张贴在加油平中的安全标识，其中与摩擦起电有关的是（??? ）
A.?禁止放易燃物 ?????????????????????????????????B.?禁止梳头 ???C.?熄火加油 ????????????????????????????????????????D.?禁止吸烟

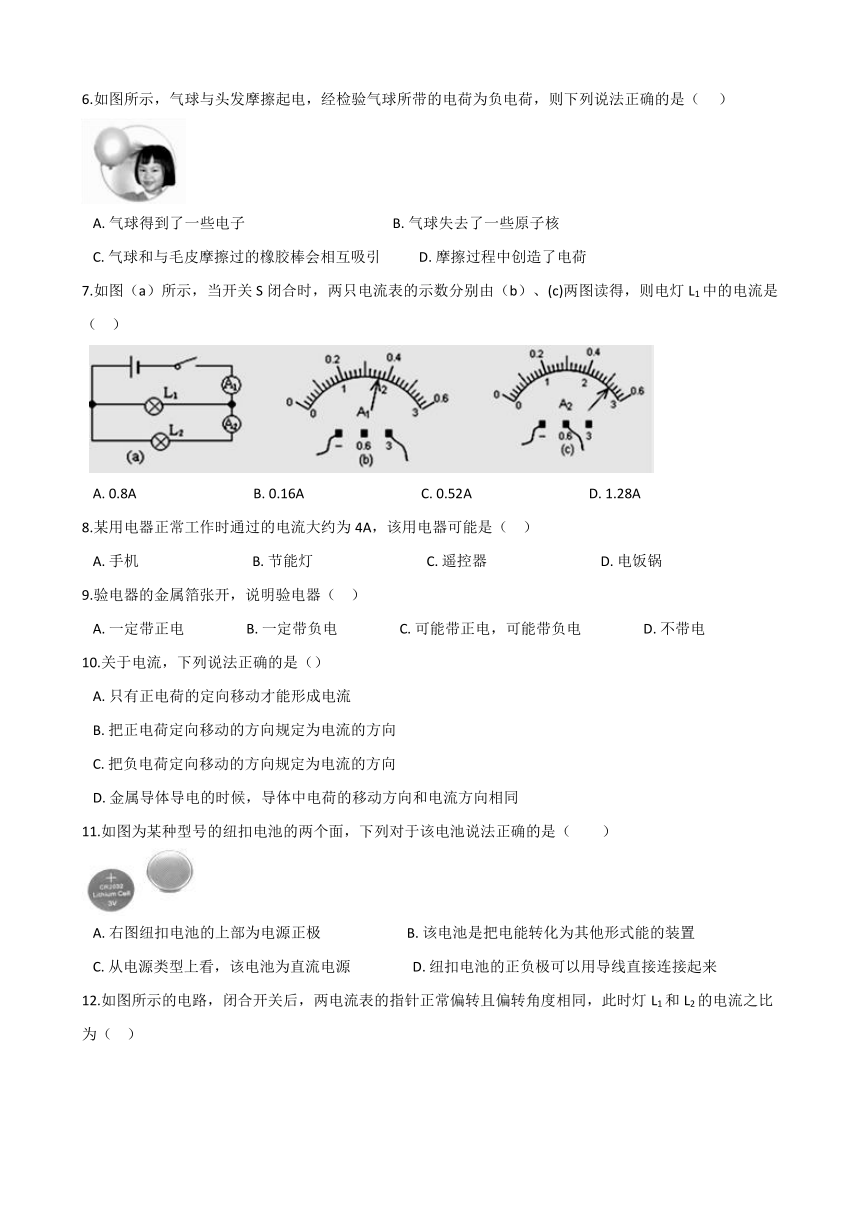

6.如图所示，气球与头发摩擦起电，经检验气球所带的电荷为负电荷，则下列说法正确的是（ ???）
A.?气球得到了一些电子???????????????????????????????????????????B.?气球失去了一些原子核C.?气球和与毛皮摩擦过的橡胶棒会相互吸引???????????D.?摩擦过程中创造了电荷
7.如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、(c)两图读得，则电灯L1中的电流是（?? ）

A.?0.8A??????????????????????????????????B.?0.16A??????????????????????????????????C.?0.52A??????????????????????????????????D.?1.28A
8.某用电器正常工作时通过的电流大约为4A，该用电器可能是（?? ）
A.?手机?????????????????????????????????B.?节能灯?????????????????????????????????C.?遥控器?????????????????????????????????D.?电饭锅
9.验电器的金属箔张开，说明验电器（?? ）
A.?一定带正电??????????????????B.?一定带负电??????????????????C.?可能带正电，可能带负电??????????????????D.?不带电
10.关于电流，下列说法正确的是（）
A.?只有正电荷的定向移动才能形成电流B.?把正电荷定向移动的方向规定为电流的方向C.?把负电荷定向移动的方向规定为电流的方向D.?金属导体导电的时候，导体中电荷的移动方向和电流方向相同
11.如图为某种型号的纽扣电池的两个面，下列对于该电池说法正确的是（　　）
?
A.?右图纽扣电池的上部为电源正极?????????????????????????B.?该电池是把电能转化为其他形式能的装置C.?从电源类型上看，该电池为直流电源??????????????????D.?纽扣电池的正负极可以用导线直接连接起来
12.如图所示的电路，闭合开关后，两电流表的指针正常偏转且偏转角度相同，此时灯L1和L2的电流之比为（?? ）
A.?1:5????????????????????????????????????????B.?1:4????????????????????????????????????????C.?5:1????????????????????????????????????????D.?4:1
二、填空题
13.我们把与丝绸摩擦过的玻璃棒所带的电荷规定为________电荷，同种电荷互相________
14.在图中，A端为干电池的________极（选填“正”或“负”）．
15.验电器的工作原理是________。如图所示，取两个相同的验电器A和B ， 使A带正电，B不带电，用带有绝缘柄的金属棒把A和B连接起来，则连接的瞬间，金属棒中的电流方向是从________(选填“A→B”或“B→A”)，发生定向移动的自由电荷是________。
16.如图所示，在电路中要使电灯L1和L2并联，应闭合开关________ ．S1、S2闭合能亮的灯是________ ．
17.a、b、c是三个轻质带电泡沫小球，它们相互作用情况如图所示．已知a带负电，则b带________电．若用丝绸摩擦过的玻璃棒去靠近c，二者将相互________（选填“吸引”或“排斥”）．

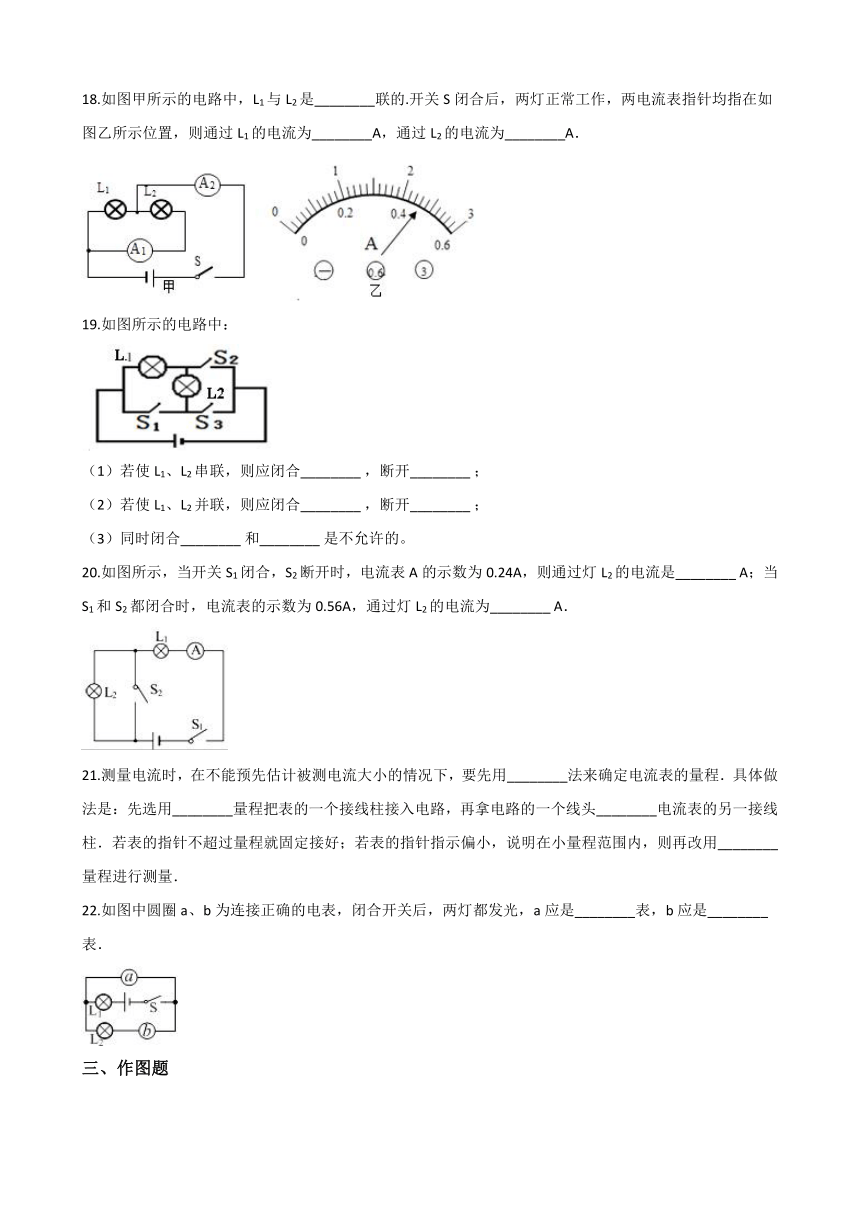

18.如图甲所示的电路中，L1与L2是________联的.开关S闭合后，两灯正常工作，两电流表指针均指在如图乙所示位置，则通过L1的电流为________A，通过L2的电流为________A．
19.如图所示的电路中： （1）若使L1、L2串联，则应闭合________?，断开________?；（2）若使L1、L2并联，则应闭合________?，断开________?；（3）同时闭合________?和________?是不允许的。
20.如图所示，当开关S1闭合，S2断开时，电流表A的示数为0.24A，则通过灯L2的电流是________?A；当S1和S2都闭合时，电流表的示数为0.56A，通过灯L2的电流为________?A．
21.测量电流时，在不能预先估计被测电流大小的情况下，要先用________法来确定电流表的量程．具体做法是：先选用________量程把表的一个接线柱接入电路，再拿电路的一个线头________电流表的另一接线柱．若表的指针不超过量程就固定接好；若表的指针指示偏小，说明在小量程范围内，则再改用________量程进行测量．
22.如图中圆圈a、b为连接正确的电表，闭合开关后，两灯都发光，a应是________表，b应是________表．
三、作图题
23.为节省电能，楼道中的照明灯只有同时满足“天黑和有人路过楼道”时，才会自动亮．为满足用户要求，小强设计出了楼道照明灯的“智能控制电路”控制电路由“光控开关”和“声控开关”组成，在答题卡上完成电路的连接．
24.图为某次实验线路图，请在图丁的方框中画出其对应的电路图.
25.请在图中用笔画线代替导线，按要求连接电路。要求： ⑴开关同时控制两盏电灯；⑵电灯L1、L2并联；⑶电流表测通过两灯的总电流；⑷所画导线不能交叉。
四、实验探究题
26.如图1是小明和小强做“探究并联电路的电流规律”的实验时未连好的电路，现要求灯L1和L2并联，且电流表测灯L2中的电流．
（1）请你用笔画线表示导线，帮他们完成电路连接，以符合要求．
（2）按要求正确连接好电路，闭合开关，电流表的示数如图2甲所示，则灯L2中电流为________A．
（3）在这个电路中，用电流表测干路中的电流时，电流表的示数如图2乙所示，则干路电流为________A，那么灯L1中的电流为________A．
27.如图是小明探究串联电路电流特点的实验电路图：
（1）在连接电路时，开关应处于________状态.
（2）小明最好选择两个小灯泡的规格应该是________的.（填“相同”或“不相同”）.实验时若L1不发光，L2发光的原因可能是________A.通过灯泡L1的电流比L2的电流小B.灯泡L1的灯丝断了C.小灯泡L1灯座处可能短路了D.灯泡靠近L2电源负极
（3）下表是小明实验中测得的三组数据：由表格数据可得出结论：________.
实验序号
电流表的位置
A
B
C
1
电流I/A
0.3
0.3
0.3
2
电流I/A
0.4
0.4
0.4
3
电流I/A
0.2
0.2
0.2
（4）甲、乙两同学在做实验时，闭合开关前，电流表的指针均指在零刻度处；当闭合开关试触时，发现电流表指针摆动分别出现了如图2甲、乙所示的两种情况.请分析他们在电流表的使用上分别存在什么问题？（填在下面横线上） 甲：________.乙：________.

参考答案
一、单选题
1. B 2.B 3.D 4.C 5. B 6. A 7. D 8.D 9. C 10. B 11. C 12. D
二、填空题
13.正；排斥 14.正 15.同种电荷相互排斥；A→B；电子 16.S1、S3；灯L1
17. 正；排斥 18.并；1.84；0.46 19.S3；S1 S；S1 S2；?S3?；S1；S3
20.0.24；0 21. 试触；大；试触；小 22.电压；电流
三、作图题
23. 解：晚上，天黑光控开关闭合，有人走动发出声音，声控开关闭合，灯亮，说明两个开关不能独立工作，即两个开关串联，再和灯泡串联．设计电路如下：
24.解:如图所示：
25.解：如图所示：
四、实验探究题
26. （1）见图 （2）0.36（3）0.8；0.44
27.（1）断开（2）不相同；C（3）在串联电路中电流处处相等（4）电流表正负接线柱接反了；电流表所选量程太大
