4.4 光的折射 同步练习（解析版）

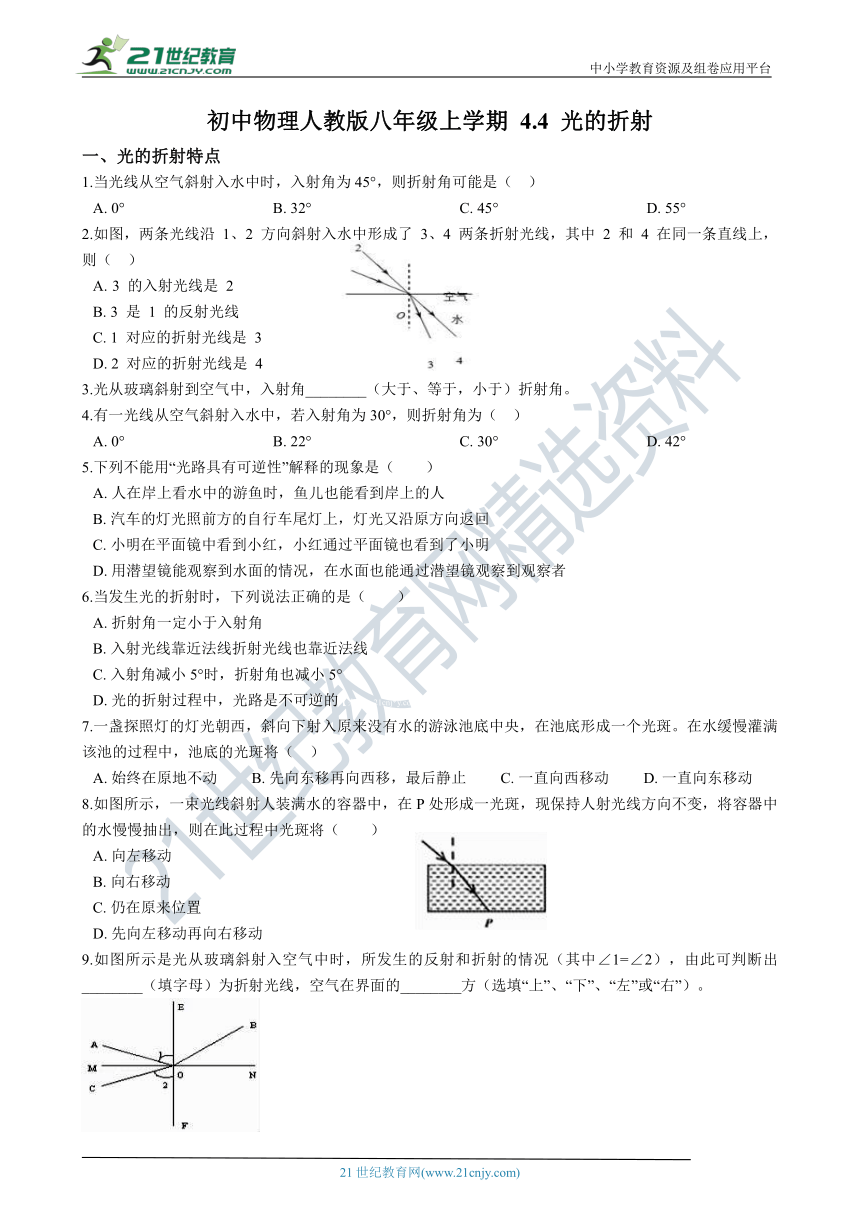

初中物理人教版八年级上学期 4.4 光的折射
一、光的折射特点
1.当光线从空气斜射入水中时，入射角为45°，则折射角可能是（?? ）
A.?0°???????????????????????????????????????B.?32°???????????????????????????????????????C.?45°???????????????????????????????????????D.?55°
2.如图，两条光线沿 1、2 方向斜射入水中形成了 3、4 两条折射光线，其中 2 和 4 在同一条直线上，则（?? ）21教育网
3 的入射光线是 2????
B.?3 是 1 的反射光线?????
C.?1 对应的折射光线是 3?????
D.?2 对应的折射光线是 4
3.光从玻璃斜射到空气中，入射角________（大于、等于，小于）折射角。
4.有一光线从空气斜射入水中，若入射角为30°，则折射角为（?? ）
A.?0°???????????????????????????????????????B.?22°???????????????????????????????????????C.?30°???????????????????????????????????????D.?42°
5.下列不能用“光路具有可逆性”解释的现象是（　　）
A.?人在岸上看水中的游鱼时，鱼儿也能看到岸上的人B.?汽车的灯光照前方的自行车尾灯上，灯光又沿原方向返回C.?小明在平面镜中看到小红，小红通过平面镜也看到了小明D.?用潜望镜能观察到水面的情况，在水面也能通过潜望镜观察到观察者21·世纪*教育网
6.当发生光的折射时，下列说法正确的是（　　）
A.?折射角一定小于入射角B.?入射光线靠近法线折射光线也靠近法线C.?入射角减小5°时，折射角也减小5°D.?光的折射过程中，光路是不可逆的【来源：21cnj*y.co*m】
7.一盏探照灯的灯光朝西，斜向下射入原来没有水的游泳池底中央，在池底形成一个光斑。在水缓慢灌满该池的过程中，池底的光斑将（?? ） 【出处：21教育名师】
A.?始终在原地不动?????????B.?先向东移再向西移，最后静止?????????C.?一直向西移动?????????D.?一直向东移动
8.如图所示，一束光线斜射人装满水的容器中，在P处形成一光斑，现保持人射光线方向不变，将容器中的水慢慢抽出，则在此过程中光斑将（　　）
A.?向左移动??????????????????
B.?向右移动??????????????????
C.?仍在原来位置??????????????????
D.?先向左移动再向右移动
9.如图所示是光从玻璃斜射入空气中时，所发生的反射和折射的情况（其中∠1=∠2），由此可判断出________（填字母）为折射光线，空气在界面的________方（选填“上”、“下”、“左”或“右”）。21*cnjy*com

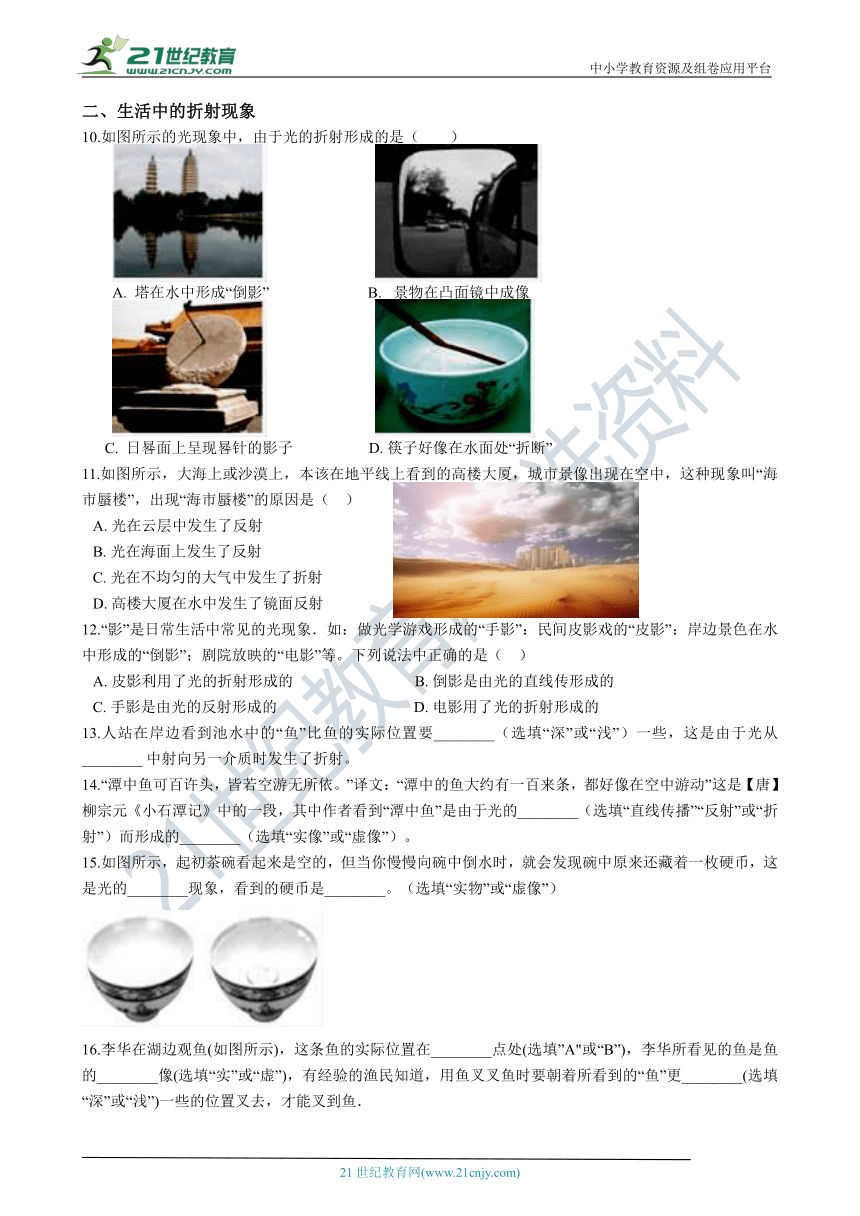

二、生活中的折射现象
10.如图所示的光现象中，由于光的折射形成的是（　　）
A.??塔在水中形成“倒影” B.???景物在凸面镜中成像
C.??日晷面上呈现晷针的影子 D.?筷子好像在水面处“折断”
11.如图所示，大海上或沙漠上，本该在地平线上看到的高楼大厦，城市景像出现在空中，这种现象叫“海市蜃楼”，出现“海市蜃楼”的原因是（?? ） ?
A.?光在云层中发生了反射???????????????????????????????????????
B.?光在海面上发生了反射C.?光在不均匀的大气中发生了折射?????????????????????????
D.?高楼大厦在水中发生了镜面反射
12.“影”是日常生活中常见的光现象．如：做光学游戏形成的“手影”：民间皮影戏的“皮影”：岸边景色在水中形成的“倒影”；剧院放映的“电影”等。下列说法中正确的是（?? ） 21世纪教育网版权所有
A.?皮影利用了光的折射形成的????????????????????????????????B.?倒影是由光的直线传形成的C.?手影是由光的反射形成的????????????????????????????????????D.?电影用了光的折射形成的【版权所有：21教育】
13.人站在岸边看到池水中的“鱼”比鱼的实际位置要________（选填“深”或“浅”）一些，这是由于光从________?中射向另一介质时发生了折射。
14.“潭中鱼可百许头，皆若空游无所依。”译文：“潭中的鱼大约有一百来条，都好像在空中游动”这是【唐】柳宗元《小石潭记》中的一段，其中作者看到“潭中鱼”是由于光的________（选填“直线传播”“反射”或“折射”）而形成的________（选填“实像”或“虚像”）。 2-1-c-n-j-y
15.如图所示，起初茶碗看起来是空的，但当你慢慢向碗中倒水时，就会发现碗中原来还藏着一枚硬币，这是光的________现象，看到的硬币是________。（选填“实物”或“虚像”）
16.李华在湖边观鱼(如图所示)，这条鱼的实际位置在________点处(选填”A"或“B”)，李华所看见的鱼是鱼的________像(选填“实”或“虚”)，有经验的渔民知道，用鱼叉叉鱼时要朝着所看到的“鱼”更________(选填“深”或“浅”)一些的位置叉去，才能叉到鱼．

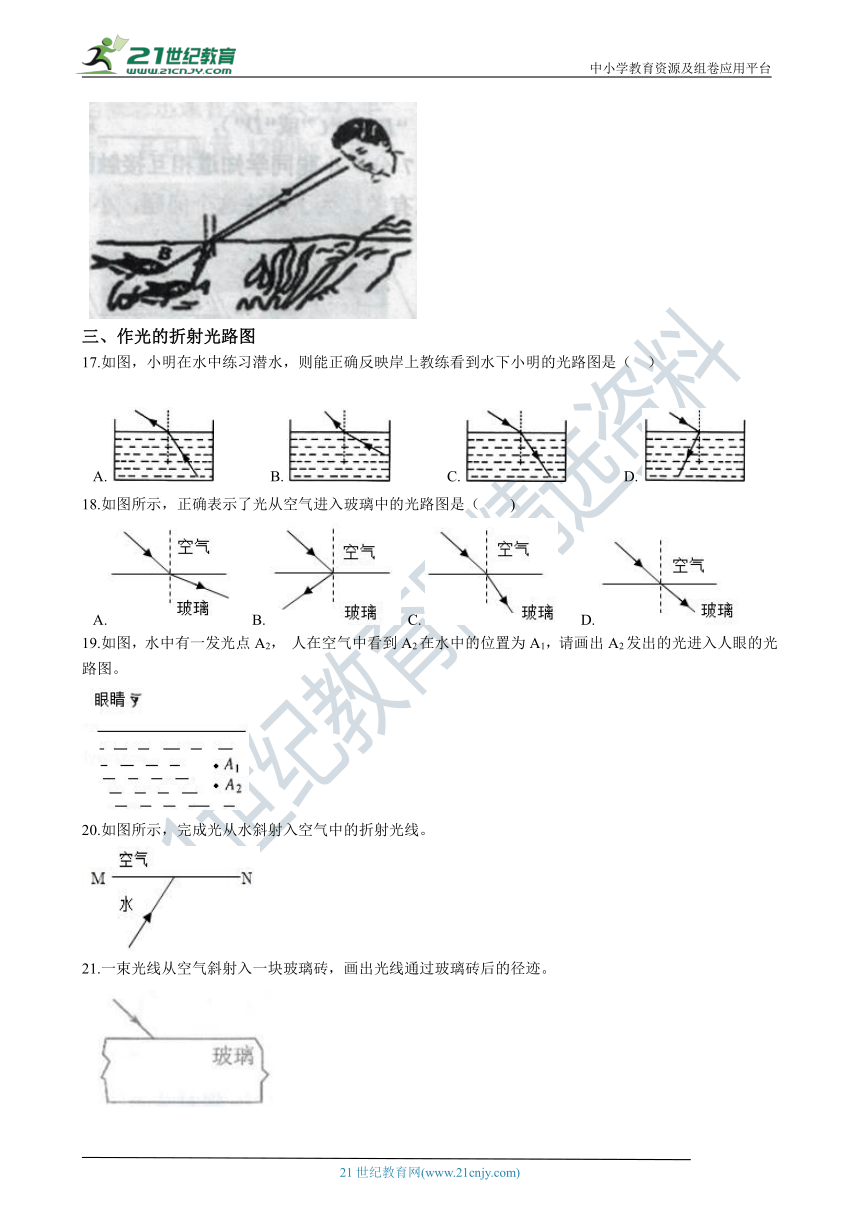

三、作光的折射光路图
17.如图，小明在水中练习潜水，则能正确反映岸上教练看到水下小明的光路图是（?? ）
A.????????????????B.????????????????C.????????????????D.?
18.如图所示，正确表示了光从空气进入玻璃中的光路图是（?????? )
A.B.? C.???????D.?
19.如图，水中有一发光点A2， 人在空气中看到A2在水中的位置为A1，请画出A2发出的光进入人眼的光路图。
20.如图所示，完成光从水斜射入空气中的折射光线。
21.一束光线从空气斜射入一块玻璃砖，画出光线通过玻璃砖后的径迹。

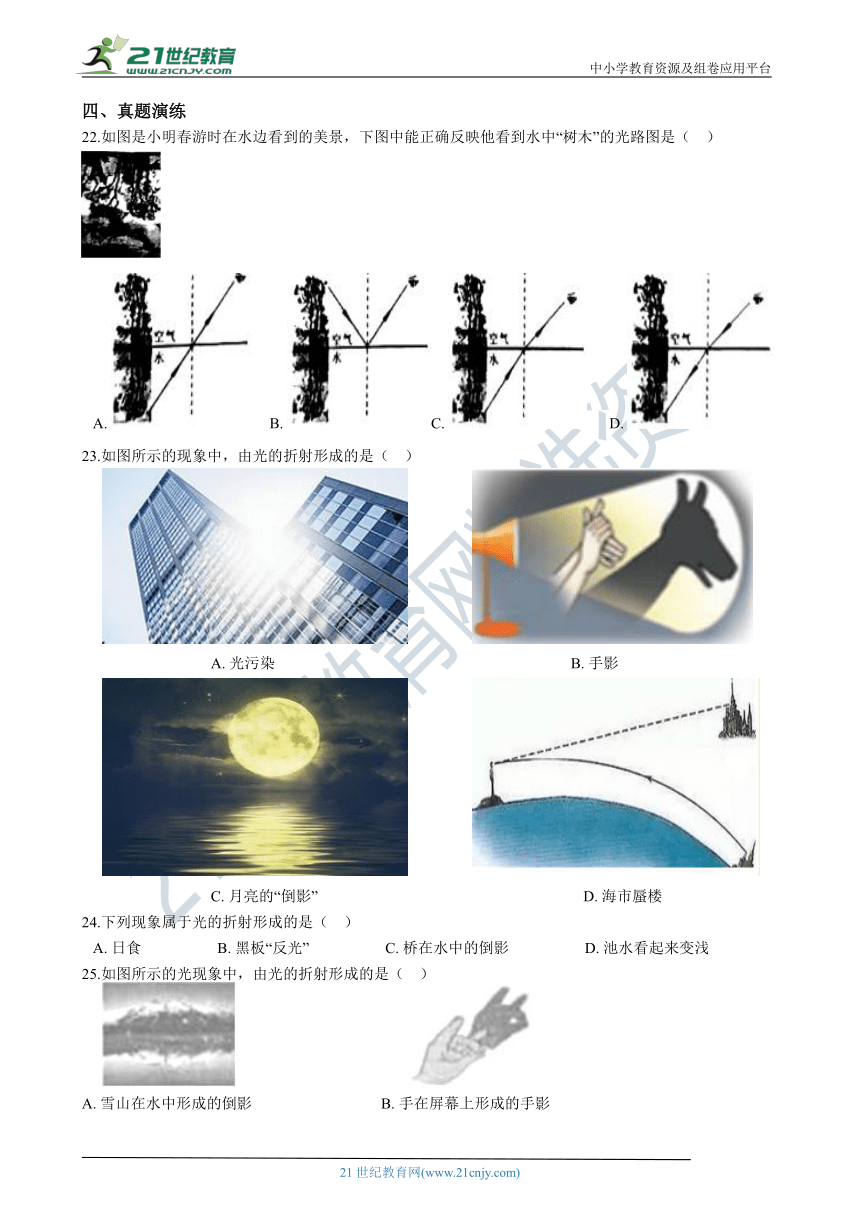

四、真题演练
22.如图是小明春游时在水边看到的美景，下图中能正确反映他看到水中“树木”的光路图是（?? ）
A.??????B.?C.???????D.?
23.如图所示的现象中，由光的折射形成的是（?? ）
A.?光污染 B.?手影
C.?月亮的“倒影” D.?海市蜃楼
24.下列现象属于光的折射形成的是（?? ）
A.?日食????????????????????B.?黑板“反光”????????????????????C.?桥在水中的倒影????????????????????D.?池水看起来变浅
25.如图所示的光现象中，由光的折射形成的是（?? ）
A.?雪山在水中形成的倒影???? B.?手在屏幕上形成的手影
C.?筷子在水面“折断”????? ???? ?D.?白天看到五颜六色的花朵

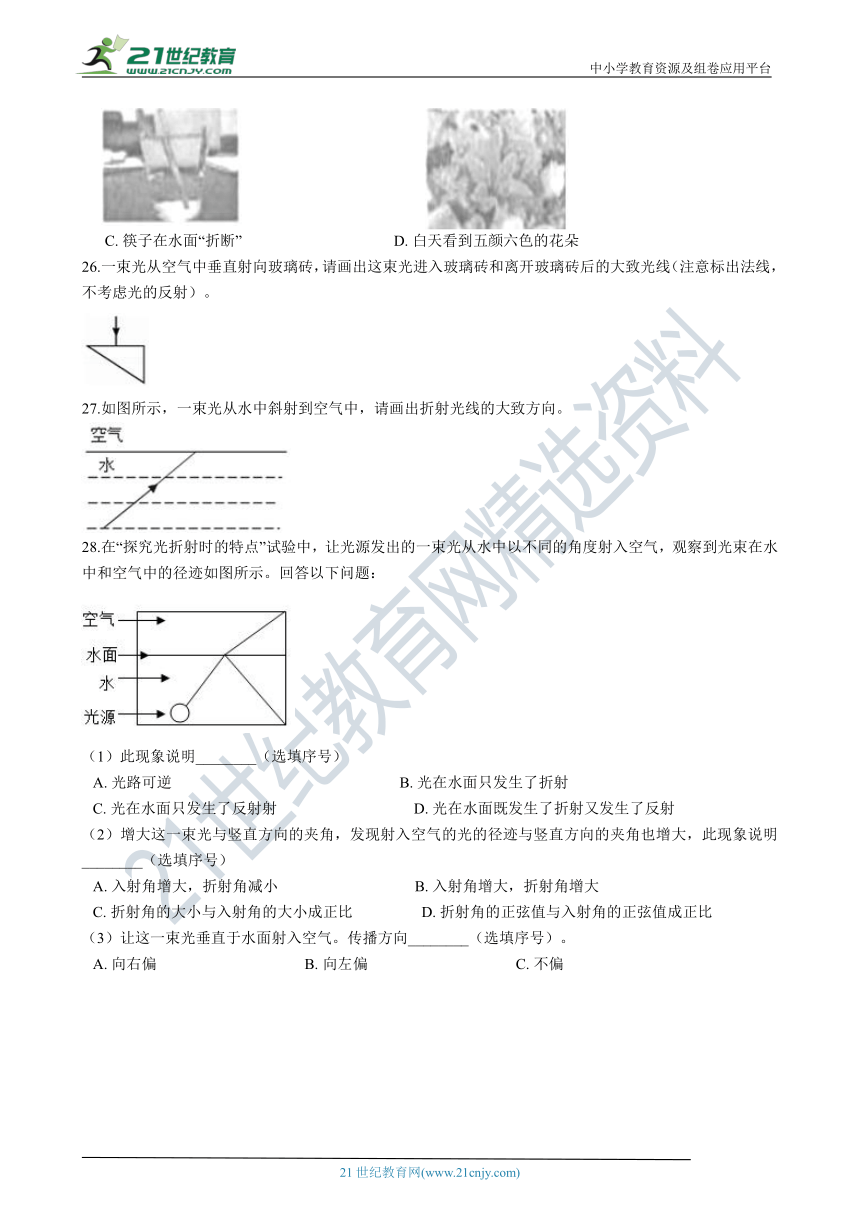

26.一束光从空气中垂直射向玻璃砖，请画出这束光进入玻璃砖和离开玻璃砖后的大致光线（注意标出法线，不考虑光的反射）。
27.如图所示，一束光从水中斜射到空气中，请画出折射光线的大致方向。
28.在“探究光折射时的特点”试验中，让光源发出的一束光从水中以不同的角度射入空气，观察到光束在水中和空气中的径迹如图所示。回答以下问题：
（1）此现象说明________（选填序号）
A.?光路可逆????????????????????????????????????????????????????????????B.?光在水面只发生了折射C.?光在水面只发生了反射射????????????????????????????????????D.?光在水面既发生了折射又发生了反射
（2）增大这一束光与竖直方向的夹角，发现射入空气的光的径迹与竖直方向的夹角也增大，此现象说明________（选填序号）
A.?入射角增大，折射角减小????????????????????????????????????B.?入射角增大，折射角增大C.?折射角的大小与入射角的大小成正比??????????????????D.?折射角的正弦值与入射角的正弦值成正比
（3）让这一束光垂直于水面射入空气。传播方向________（选填序号）。
A.?向右偏???????????????????????????????????????B.?向左偏???????????????????????????????????????C.?不偏
答案解析部分
一、光的折射特点
1. B
解析：由光的折射定律可知：光从空气斜射入水中时，折射角小于入射角，由于入射角等于45°，所以折射角小于45°，故只有B选项是可能的。故答案为：B。
【分析】结合光的折射定律分析理解.
2. A
解析：根据图中光线可知，由空气进入水中，因此入射角大于折射角。由此可知：1 的折射光线是 4；2 的折射光线是 3。故答案为：A
【分析】结合图像，利用光的折射定律分析即可.
3. 小于
解析：根据光的折射定律可知，光从玻璃斜射到空气中时，折射角大于入射角，即入射角小于折射角。故答案为：小于。
【分析】当光从玻璃斜射入空气中时，折射光线靠近法线偏折，折射角小于入射角。
4. B
解析：根据光的折射定律知道，光线从空气斜射入水中，是光从光疏介质（空气）射入光密介质（水），折射角小于入射角；所以，若入射角为 30°，则折射角小于30°，B符合题意，故答案为：B。
【分析】当光从空气斜射入水中时，折射光线靠近法线偏折，折射角小于入射角。
5.B
解析：A. 人在岸上看水中的游鱼时，鱼儿也能看到岸上的人，是因为在光的折射现象中能光路具有可逆性，A不符合题意；
B. 自行车的尾灯是两面垂直放置的平面镜，当光射向尾灯时，经过两次反射，最后的反射光线将沿原方向返回，不能证明光路具有可逆性，B符合题意；
C. 小明在平面镜中看到小红，小红通过平面镜也看到了小明，是因为在光的反射现象中光路具有可逆性，C不符合题意；
D. 用潜望镜能观察水面情况时，在水面也能通过潜望镜观察到观察者，也是因为在光的反射现象中光路具有可逆性，D不符合题意。
故答案为：B。
【分析】光的折射规律：光从空气斜射入水或其他介质，折射光线与入射光线、法线在同一平面上；折射光线和入射光线分居法线两侧，折射角小于入射角；入射角增大时，折射角也随着增大；当光线垂直射向介质表面时，传播方向不改变.（折射光路也是可逆的）光的反射定律：反射光线与入射光线、法线在同一平面上，反射光线与入射光线分居法线两侧，反射角等于入射角.（注：光路是可逆的）【来源：21·世纪·教育·网】
6.B
解析：A、折射角一定小于入射角，如光从水中或其他介质斜射入空气中时，折射角大于入射角，A不符合题意；
B、入射光线靠近法线时，入射角变小，折射角变小，折射光线靠近法线，B符合题意；
C、入射光线减小5°时，当光从空气斜射入水时，折射角减小角度小于5°，当光从水斜射入空气时，折射角减小角度大于5°，C不符合题意；
D、光的反射和光的折射过程中，光路是可逆的，D不符合题意。
故答案为：B。
【分析】折射定律：折射光线、入射光线、法线在同一个平面内；折射光线、入射光线分居法线两侧；当光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；折射角随入射角的增大而增大.
7. D
解析：池中没有水时，探照灯从东向西射向池底的光线沿图中OB方向传播，有水时沿图中的OC光线传播，如图所示：
在向池中灌水的过程中，随着水位的上升，入射点逐渐向东移动，所以在池底的光斑也向东移动。故答案为：D。
【分析】结合题意，利用光的折射定律做出图像，再结合光路图进行分析即可.
8.B
解析：一束光线斜射人装满水的容器中，在P处形成一光斑，将容器中的水慢慢抽出的过程中，入射点逐渐降低且右移，由光的折射规律可知，光线将发生折射现象，折射光线靠近法线，即向下偏折，也就是容器底的光斑向右移动。随着水位的降低，入射点向右移动，由于入射角不变，折射角也不变，折射光线平行，光斑向右移动，B符合题意。故答案为：B
【分析】光的折射规律：光从空气斜射入水或其他介质，折射光线与入射光线、法线在同一平面上；折射光线和入射光线分居法线两侧，折射角小于入射角；入射角增大时，折射角也随着增大；当光线垂直射向介质表面时，传播方向不改变.（折射光路也是可逆的）
9.OB；右
解析：由题和图示可知，∠1=∠2，则∠AOM=∠COM ， 根据反射角等于入射角，所以MN为法线，EF为分界面；而折射光线和入射光线分别位于法线两侧，则OB一定为折射光线；根据折射角∠BON>∠COM可知，右边为空气，左边为玻璃。故答案为：OB；右.【分析】?光的折射规律：光从空气斜射入水或其他介质，折射光线与入射光线、法线在同一平面上；折射光线和入射光线分居法线两侧，折射角小于入射角；入射角增大时，折射角也随着增大；当光线垂直射向介质表面时，传播方向不改变.（折射光路也是可逆的）
二、生活中的折射现象
10.D
解析：A. 塔在水中形成“倒影”影，是平面镜成像，属于光的反射现象，A不符合题意；
B. 景物在凸面镜中成像扩大视野，是凸面镜成像，属于光的反射现象，B不符合题意。
C. 日晷面上呈现晷针的影子，是光的直线传播形成的，C不符合题意；
D. 筷子好像在水面处向上弯折，属于光的折射现象，D符合题意。
故答案为：D.
【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的.
11. C
解析：海市蜃楼是光的一种折射现象，是由于光在不均匀的大气中发生了折射。故答案为：C。 【分析】解答本题要知道海市蜃楼的成因：光在不均匀的空气中传播时发生了折射现象。
12. D
解析：A.皮影利用光沿直线传播，A不符合题意； B.水中的倒影是光的反射形成的，B不符合题意； C.手影是光沿直线传播形成的，C不符合题意； D.电影利用了凸透镜成像的原理，利用了光的折射，D符合题意。 故答案为：D. 【分析】皮影、手影利用光的直线传播，倒影利用了光的反射，电影的镜头是凸透镜，利用光的折射现象。
13. 浅；水
解析：人站在岸上看水里的鱼比实际位置变浅，是因为光从水中进入空气中时发生了折射的原因。故答案为：浅；水。 【分析】光从水中斜射入空气中时，折射光线远离法线偏折，折射角大于入射角。
14. 折射；虚像
解析： “潭中鱼”是鱼反射的光线从水中进入空气发生折射形成的虚像。故答案为：折射；虚像。
【分析】光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的.
15. 折射；虚像
解析：保持眼睛和碗的位置不变，慢慢向空碗里倒水，硬币反射的光线从水中斜射入空气中时，在水面处发生折射，折射光线远离法线，人眼逆着折射光线沿直线看去，看到的是变高的硬币的虚像。 故答案为：折射；虚像
【分析】光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的.
16. A；虚；深
解析：水中的鱼进入到空气中时，由于光线发生折射，看到的鱼在实际位置的上方，实际的鱼的位置在看到的鱼的下面，图中是A点，由于看到的鱼是人的视线会聚而成的，是虚像，有经验的渔民用鱼叉叉鱼要向看到的鱼的下面叉去才能叉到鱼。故答案为：A；虚；深。 【分析】由于光的折射，空气中看到水中的物体比实际位置偏高，像是虚像。
三、作光的折射光路图
17. A
解析：A. 光由水中斜射入空气中，折射角大于入射角，光路图正确，A符合题意。
B.光由水中斜射向空气中，折射角应大于入射角，而图中折射角小于入射角，光路图错误，B不符合题意；
C. 光由空气射入水中，C不符合题意；
D. 光从空气射入水中，且折射光线、入射光线在法线同侧，D不符合题意；
故答案为：A。
【分析】结合题意，利用光的折射定律分析解答.
18. C
解析：根据光的折射规律可知，当光线从空气斜射入玻璃时，入射光线、法线、折射光线在同一平面内，折射光线和入射光线分别位于法线两侧，折射角小于入射角。 A选项中折射角大于入射角，故A选项错误；B选项中折射光线与入射光线在法线的同侧，故B选项错误；C选项正确；D选项中折射光线的方向没有变，故D选项错误。故答案为：C。 【分析】根据光的折射规律判断各选项是否正确；特别注意折射角与入射角的关系，当光线从空气斜射入玻璃时，折射角小于入射角。
19. 解：如图所示：
解析：由题知，水中有一发光点A2 ， 人在空气中看到A2在水中的位置为A1 ， 即A1为虚像；
连接人眼所在的位置M和虚像A1 ， 与水面的交点得出入射点（或折射点）O，连接A2O可得入射光线，如图所示：
【分析】利用光的折射定律作图即可.
20.
解析： 光从水斜射入空气中，折射光线远离法线，折射角大于入射角.如下图： 【分析】 根据光从水斜射入空气中，折射光线远离法线，折射角大于入射角作图.21教育名师原创作品
21.
解析：过入射点作出法线，当光线从空气进入玻璃时，折射光线偏向法线；折射光线与玻璃的下边沿接触点即为此时的入射点，再作出法线，当光线从玻璃进入空气时，折射光线偏离法线，注意入射光线与最后一条折射光线是平行的，如图： 【分析】本题有两次折射，第一次光从空气进入玻璃，第二次光从玻璃进入空气，当光从空气进入其它介质时，折射角小于入射角，当光从其它介质进入空气时，折射角大于入射角。
四、真题演练
22. B
解析：看到水中“树木”属于平面镜成像，平面镜成像原理是光的反射，所成的像是反射光线的反向延长线的会聚点，不是实际光线的会聚点，所以成的是虚像，而AC两图中光线从水中发出，D图中光线由眼睛处发出，ACD不符合题意，只有B符合题意；
如图所示：
故答案为：B。
【分析】利用光的折射定律分析解答即可，注意我们能看到不发光的物体是因为这些物体反射的光射入了我们的眼睛.
23. D
解析： A、光污染是因为发生了镜面反射，是由于光的反射形成的，A不符合题意；
B、手影是由于光的直线传播形成的，B不符合题意；
C、月亮的“倒影”属于平面镜成像，是光的反射形成的现象，C不符合题意；
D、海市蜃楼是由于光的折射形成的，D符合题意。
故答案为：D。
【分析】光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的.2·1·c·n·j·y
24. D
解析：“水池看起来变浅”是由于水池底部的光线经过水面（即水与空气的交界面）时，发生折射，在水中的入射角小于在空气中的折射角，看到的是池底变浅的虚像. 21*cnjy*com
故答案为：D．
【分析】光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的.
25. C
解析：A、雪山在水中形成的倒影，属于平面镜成像，是由光的反射形成的；A不合题意。
B、手在屏幕上形成的手影，是光的直线传播形成的；B不合题意。
C、筷子在水面“折断”是由于水面下的筷子反射的光进入空气时反生折射，折射角大于入射角而造成的，属于光的折射现象，C符合题意；
D、我们看到五颜六色的花朵是由于花朵反射的不同色光进入了人的眼睛，属于光的反射现象，D不合题意。
故答案为：C。
【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等； （2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的； （3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的.
26. 解：如图所示：
解析：光从空气垂直进入玻璃砖，所以其传播方向不变；然后光从玻璃斜射入空气中，先过入射点垂直于界面画出法线，然后根据折射光线和入射光线分别位于法线两侧、折射角大于入射角，画出折射光线。如图所示：
【分析】利用光的折射定律作图即可.
27. 解：如图所示：
解析：过入射点画出法线，根据折射光线、入射光线分居法线两侧，在法线的右侧空气中画出折射光线，注意折射角大于入射角，如图所示： 21cnjy.com
【分析】利用光的折射定律作图即可.
28. （1）D（2）B（3）C
解析：（1）让光源发出的一束光从水中以不同的角度射入空气，观察到光束在水中和空气中的径迹如图所示，图中可以看到反射光线，同时也看到折射光线， 故答案为：D。（2）光源射出的光线和竖直方向的夹角是入射角，空气中的光线和竖直方向的夹角是折射角；增大这一束光与竖直方向的夹角，即增大了入射角，发现射入空气的光的径迹与竖直方向的夹角也增大，也就是折射角也增大，此现象说明入射角增大，折射角增大，但不能得出成正比的关系，故答案为：B。（3）光垂直射到界面时不改变方向；所以，让这一束光垂直于水面射入空气，其传播方向不偏转，故答案为：C。
故答案为：（1）D；（2）B；（3）C。
【分析】光从空气斜射入水或其它透明介质时，折射角小于入射角；光从水或其它透明介质斜射入空气中，折射角大于入射角；光垂直射到界面时不改变方向；光射到界面上时同时发生反射和折射.
