三、通电螺线管的磁场

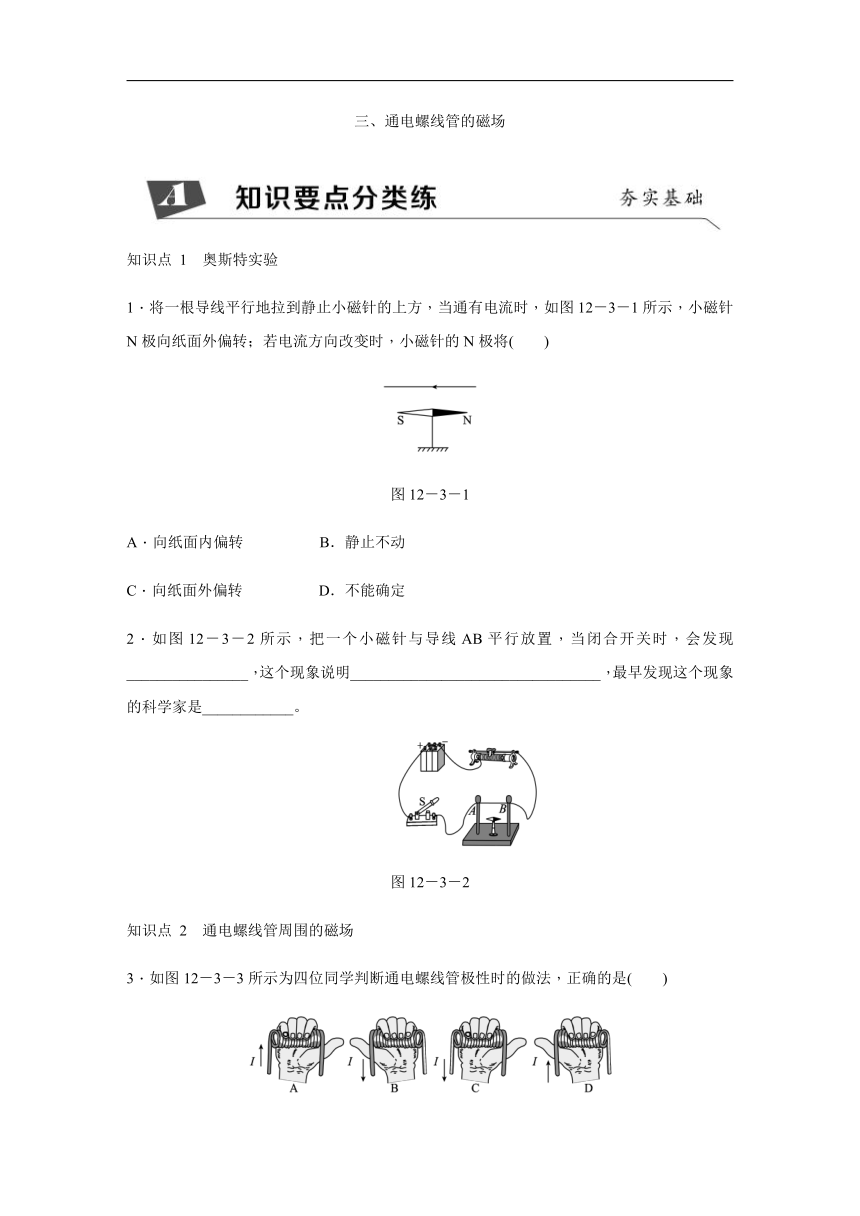

知识点 1 奥斯特实验
1.将一根导线平行地拉到静止小磁针的上方,当通有电流时,如图12-3-1所示,小磁针N极向纸面外偏转;若电流方向改变时,小磁针的N极将(  )
图12-3-1
A.向纸面内偏转 B.静止不动
C.向纸面外偏转 D.不能确定
2.如图12-3-2所示,把一个小磁针与导线AB平行放置,当闭合开关时,会发现________________,这个现象说明_________________________________,最早发现这个现象的科学家是____________。

图12-3-2
知识点 2 通电螺线管周围的磁场
3.如图12-3-3所示为四位同学判断通电螺线管极性时的做法,正确的是(  )
图12-3-3

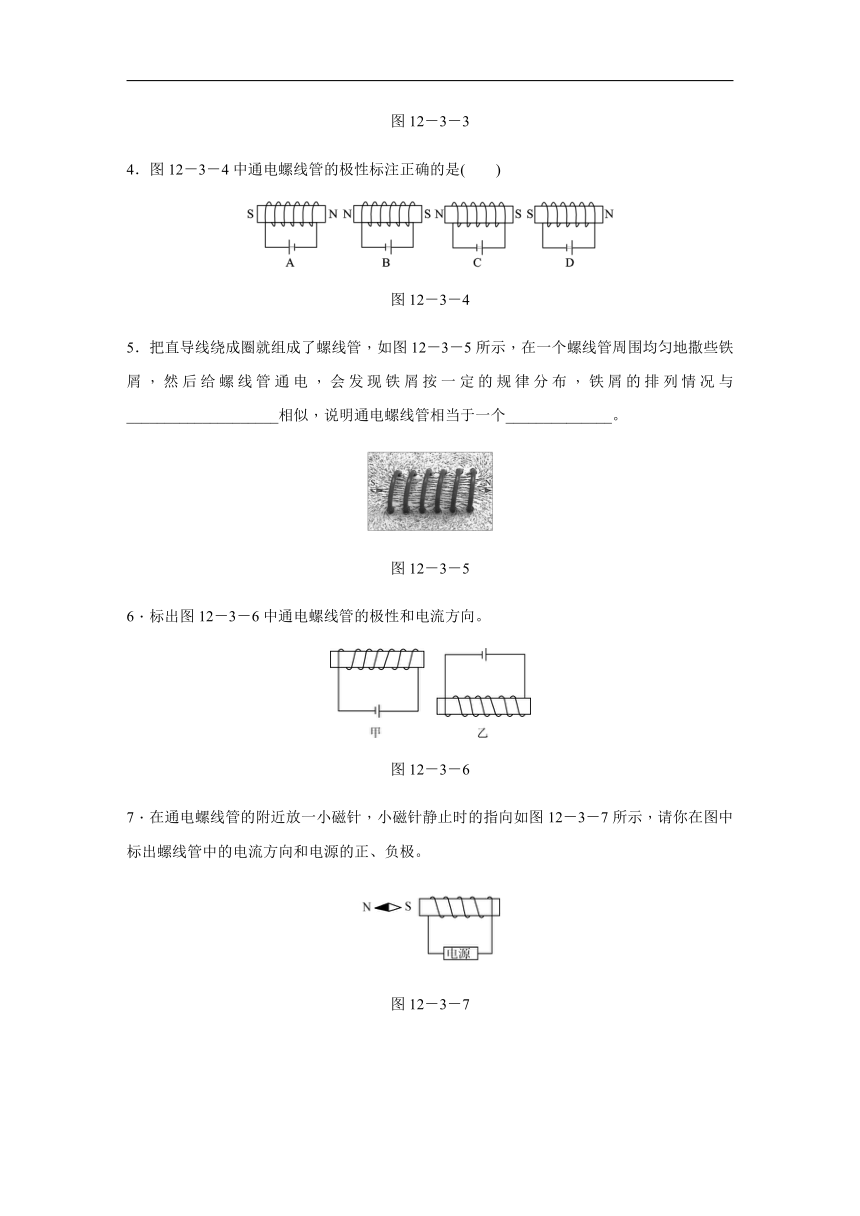

4.图12-3-4中通电螺线管的极性标注正确的是(  )
图12-3-4
5.把直导线绕成圈就组成了螺线管,如图12-3-5所示,在一个螺线管周围均匀地撒些铁屑,然后给螺线管通电,会发现铁屑按一定的规律分布,铁屑的排列情况与____________________相似,说明通电螺线管相当于一个______________。
图12-3-5
6.标出图12-3-6中通电螺线管的极性和电流方向。
图12-3-6
7.在通电螺线管的附近放一小磁针,小磁针静止时的指向如图12-3-7所示,请你在图中标出螺线管中的电流方向和电源的正、负极。
图12-3-7
8.一同学设计了一种判断电源正、负极的方法:在水平桌面上放一枚小磁针,在小磁针的西面放一个螺线管,如图12-3-8所示,闭合开关后,小磁针的N极向东偏转,则下列判断正确的是(  )
图12-3-8
A.电源a端是正极,在电源内部电流由b流向a
B.电源a端是正极,在电源内部电流由a流向b
C.电源b端是正极,在电源内部电流由a流向b
D.电源b端是正极,在电源内部电流由b流向a
9.如图12-3-9所示,木制小船模型漂浮在静止的水面上,船上安装了一只螺线管,船头A指向东;若接通开关S,则小船将会在水平面内自由转动,当小船再次处于静止状态时,船头A指向(  )
图12-3-9
A.东 B.南 C.西 D.北
10.如图12-3-10所示,A、B两线圈套在一玻璃管上,可以自由滑动。起初两线圈静止,闭合开关,给两线圈通电,则(  )
图12-3-10
A.两线圈向中间靠拢
B.两线圈分别向左、右分开
C.A线圈向右运动,B线圈不动
D.A线圈向左运动,B线圈不动
11.如图12-3-11甲所示是“探究通电螺线管外部磁场特点”的实验装置,小明将许多小磁针放在螺线管周围的不同位置,接通电路后观察各小磁针静止时的指向(小磁针上涂黑的一端是N极),然后根据小磁针的指向画出了螺线管周围的磁感线,如图乙所示。观察图甲和图乙发现,通电螺线管外部的磁场分布与________形磁体的磁场分布十分相似。然后,小明对调电源正、负极重新实验,发现小磁针静止时N极指向都与原来相反,这说明通电螺线管的磁场方向与________方向有关。
图12-3-11
12.奥斯特实验说明电流周围存在磁场,如图12-3-12所示是演示奥斯特实验的装置。
(1)为方便操作且使实验现象明显,闭合开关前应将导线AB放置在小磁针的正上方且沿着________(选填“南北”或“东西”)方向。
(2)按照正确的方法组装好实验器材后,闭合开关瞬间,将观察到小磁针沿________(选填“水平”或“竖直”)方向偏转。
图12-3-12
13.通电螺线管上方有一静止的小磁针,如图12-3-13所示,根据图中通电螺线管的磁感线方向,标出小磁针的N极和电源的正、负极。
图12-3-13
14.在图12-3-14中标出通电螺线管A端和永磁体B端的磁极极性,并标出磁感线的方向。
图12-3-14
15.2017·大兴一模 小刚在探究通电螺线管是否能产生磁场时,将能够在水平方向自由转动的螺线管沿某方向水平悬挂起来,图12-3-15为小刚设计的实验装置示意图,螺线管中电流方向如图所示。小刚发现通电后,螺线管不发生偏转,经检查,全部实验器材均无故障且连接无误,他又将电流增大,但螺线管仍然没有发生偏转。请你猜想螺线管不发生偏转的原因:_________________。写出检验猜想的方法:____________________________________。
 图12-3-15
考|  题|  展|  示
16.2018·北京 根据如图12-3-16所示的电流方向,判断通电螺线管的A端是________(选填“N”或“S”)极。
图12-3-16
17.2017·北京 在“验证电流产生磁场”的实验中,小东连接了如图12-3-17所示的实验电路。他把小磁针(图中没有画出)放在直导线AB的正下方,闭合开关后,发现小磁针指向不发生变化。经检查,各元件完好,电路连接无故障。
图12-3-17
(1)请你猜想小磁针指向不发生变化的原因:
________________________________________________________________________
________________________________________________________________________。
(2)写出检验你的猜想是否正确的方法:
________________________________________________________________________
________________________________________________________________________。

教师详解详析
1.A
2.小磁针发生偏转 电流周围存在磁场 奥斯特
3.A 4.C
5.条形磁体周围铁屑的分布 条形磁体
6.如图所示
7.如图所示
8.C [解析] 小磁针的N极向东偏转,根据磁极间相互作用的规律,可判断通电螺线管的右端是N极,利用右手螺旋定则得出b端是电源正极,在电源内部电流从负极流向正极。
9.D [解析] 根据右手螺旋定则判断通电螺线管右端是N极,所以船头指向北。
10.B [解析] 通电后,A、B两线圈就变成两个通电螺线管,通电螺线管周围存在着磁场。根据右手螺旋定则判定A、B两通电螺线管的极性,A通电螺线管左端为S极,右端为N极,B通电螺线管左端为N极,右端为S极。A、B两通电螺线管的相对磁极为同名磁极,故A、B两线圈相互排斥而向左、右分开。
11.条 电流
12.(1)南北
(2)水平
13.如图所示
[解析] 根据磁体周围的磁感线从N极出发回到S极,判断通电螺线管右端为N极,左端为S极;根据磁极间的相互作用规律,判断小磁针左端为N极;利用右手螺旋定则和电流从正极出发回到负极,得出电源左端为负极,右端为正极。
14.如图所示
15.通电螺线管的N极刚好朝向地理北极
①将能够自由转动的螺线管沿原方向水平悬挂,发现通电后螺线管不发生偏转;②再将能够自由转动的螺线管沿其他方向水平悬挂,发现通电后螺线管发生偏转,且静止时两端总是指向南北(其他答案正确均可)
16.N
[解析] 根据右手螺旋定则可以判断出通电螺线管的A端是N极。
17.(1)小磁针与直导线距离远
(2)使小磁针尽量靠近直导线,静止时,给直导线通电,观察小磁针指向是否发生变化,若小磁针指向发生变化,说明猜想正确;若小磁针指向不发生变化,说明猜想错误
