北京课改版 物理九年级全册 期末综合评价（含答案）

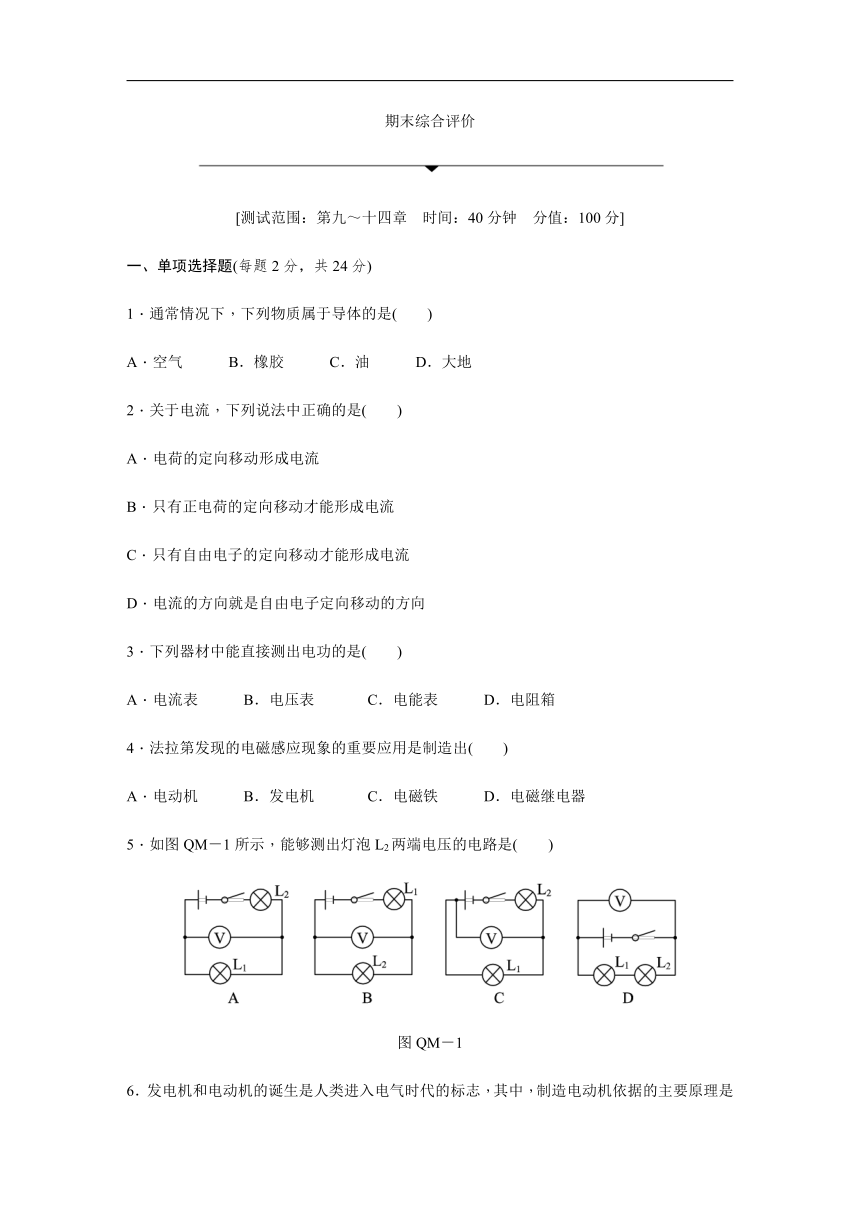

期末综合评价
/
[测试范围：第九～十四章　时间：40分钟　分值：100分]
一、单项选择题(每题2分，共24分)
1．通常情况下，下列物质属于导体的是(　　)
A．空气 B．橡胶 C．油 D．大地
2．关于电流，下列说法中正确的是(　　)
A．电荷的定向移动形成电流
B．只有正电荷的定向移动才能形成电流
C．只有自由电子的定向移动才能形成电流
D．电流的方向就是自由电子定向移动的方向
3．下列器材中能直接测出电功的是(　　)
A．电流表 B．电压表 C．电能表 D．电阻箱
4．法拉第发现的电磁感应现象的重要应用是制造出(　　)
A．电动机 B．发电机 C．电磁铁 D．电磁继电器
5．如图QM－1所示，能够测出灯泡L2两端电压的电路是(　　)
/
图QM－1
6．发电机和电动机的诞生是人类进入电气时代的标志，其中，制造电动机依据的主要原理是(　　)
A．电流周围存在磁场
B．通电螺线管周围存在磁场
C．通电导体在磁场中受到力的作用
D．电磁感应现象

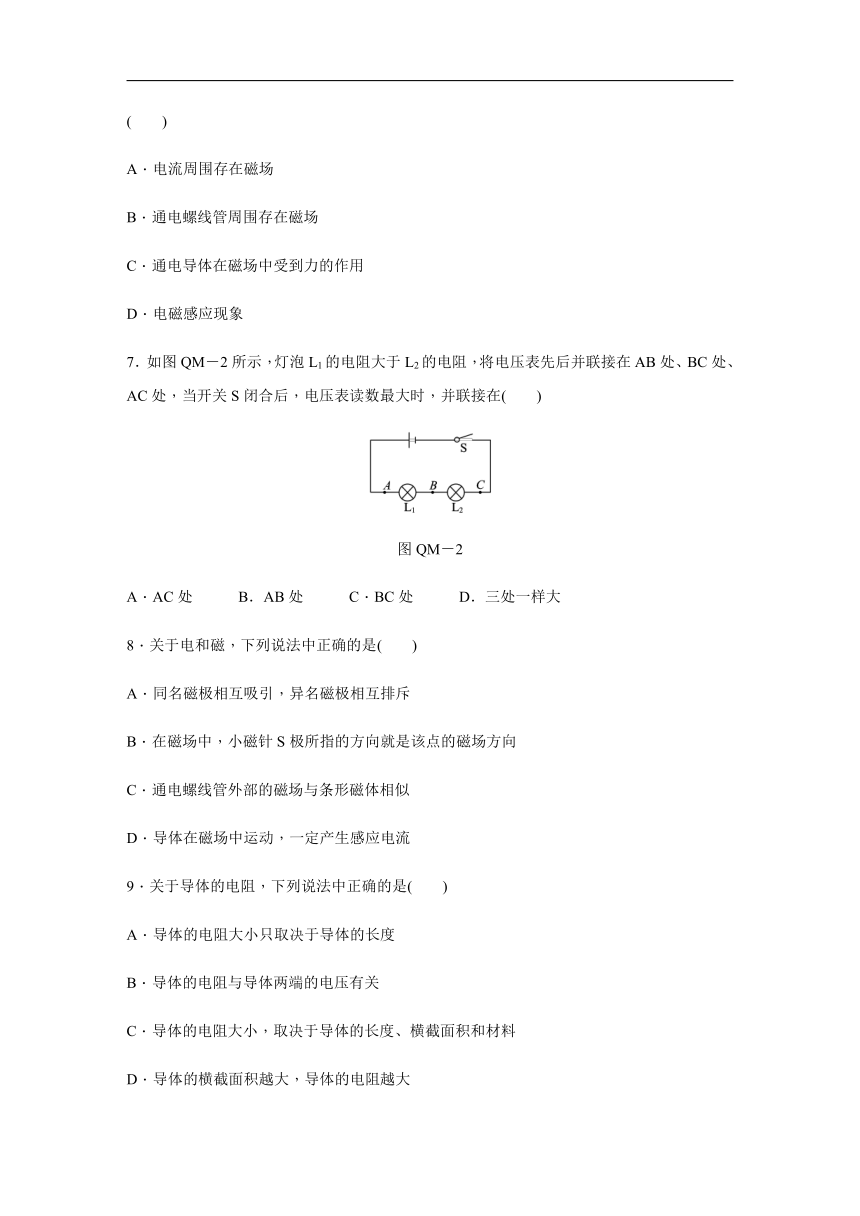

7．如图QM－2所示，灯泡L1的电阻大于L2的电阻，将电压表先后并联接在AB处、BC处、AC处，当开关S闭合后，电压表读数最大时，并联接在(　　)
/
图QM－2
A．AC处 B．AB处 C．BC处 D．三处一样大
8．关于电和磁，下列说法中正确的是(　　)
A．同名磁极相互吸引，异名磁极相互排斥
B．在磁场中，小磁针S极所指的方向就是该点的磁场方向
C．通电螺线管外部的磁场与条形磁体相似
D．导体在磁场中运动，一定产生感应电流
9．关于导体的电阻，下列说法中正确的是(　　)
A．导体的电阻大小只取决于导体的长度
B．导体的电阻与导体两端的电压有关
C．导体的电阻大小，取决于导体的长度、横截面积和材料
D．导体的横截面积越大，导体的电阻越大

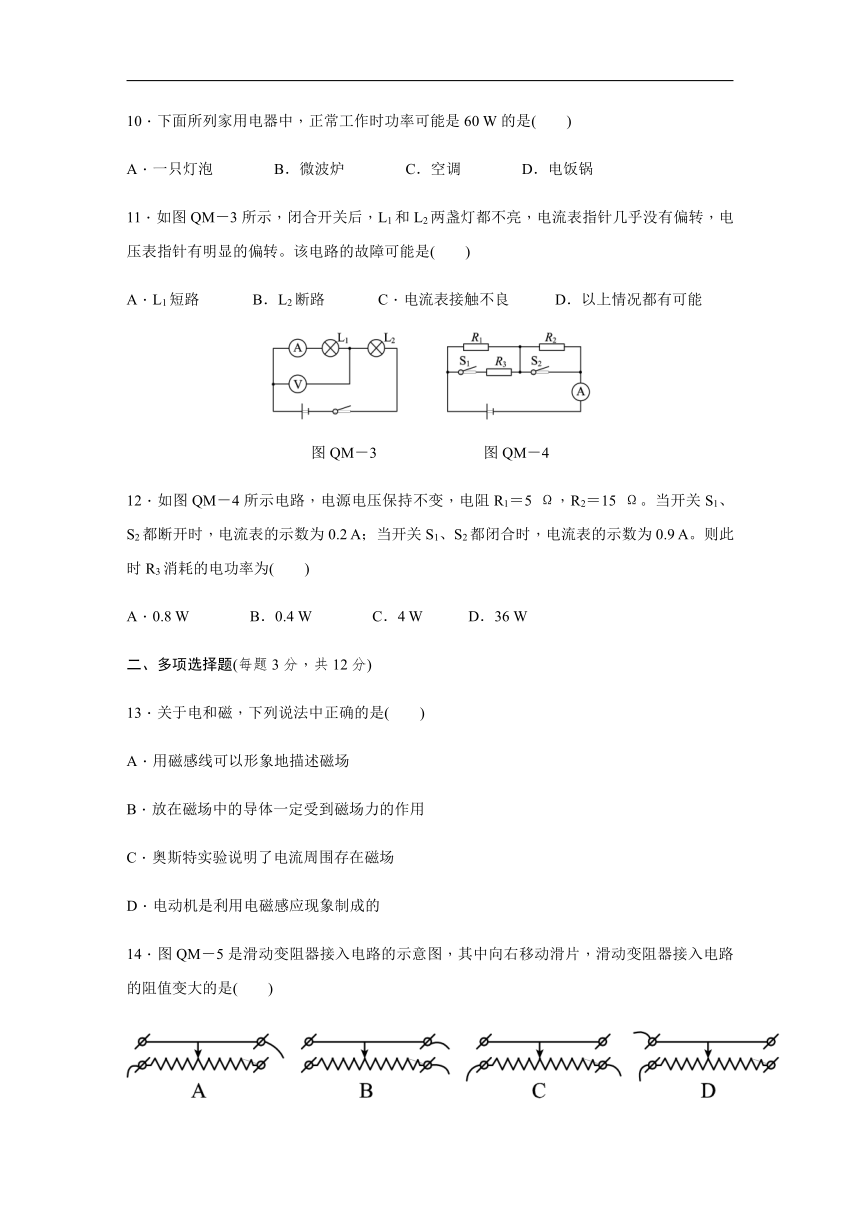

10．下面所列家用电器中，正常工作时功率可能是60 W的是(　　)
A．一只灯泡　　 B．微波炉　　 C．空调　　 D．电饭锅
11．如图QM－3所示，闭合开关后，L1和L2两盏灯都不亮，电流表指针几乎没有偏转，电压表指针有明显的偏转。该电路的故障可能是(　　)
A．L1短路 B．L2断路 C．电流表接触不良 D．以上情况都有可能
/　　　/
图QM－3 图QM－4
12．如图QM－4所示电路，电源电压保持不变，电阻R1＝5 Ω，R2＝15 Ω。当开关S1、S2都断开时，电流表的示数为0.2 A；当开关S1、S2都闭合时，电流表的示数为0.9 A。则此时R3消耗的电功率为(　　)
A．0.8 W 　 B．0.4 W 　 C．4 W D．36 W
二、多项选择题(每题3分，共12分)
13．关于电和磁，下列说法中正确的是(　　)
A．用磁感线可以形象地描述磁场
B．放在磁场中的导体一定受到磁场力的作用
C．奥斯特实验说明了电流周围存在磁场
D．电动机是利用电磁感应现象制成的
14．图QM－5是滑动变阻器接入电路的示意图，其中向右移动滑片，滑动变阻器接入电路的阻值变大的是(　　)
/
图QM－5
15．家庭电路中的熔丝断了，下列原因中可能的是(　　)
A．插座中两根线头相碰
B．电路中接入功率过大的用电器
C．连接用电器的电线太粗
D．开关接触不良
16．如图QM－6所示，电源电压不变，当开关S闭合时，电流表、电压表的变化是(　　)
/
图QM－6
A．电流表A1的示数变小 B．电流表A1的示数变大
C．电流表A2的示数不变 D．电压表的示数不变
三、填空题(每空1分，共7分)
17．最简单的电路由________、用电器、开关和导线四部分组成。
18．串联在电路中的两盏灯甲和乙，若甲灯比乙灯亮，则通过甲灯的电流I甲与通过乙灯的电流I乙的大小相比较是I甲________(选填“大于”“小于”或“等于”)I乙。
19．一盏灯泡两端的电压为220 V时，通过它的电流为0.5 A，则该灯泡的电阻为_______Ω；如果灯泡两端的电压变成110 V，则通过它的电流为________A。(不考虑温度的影响)

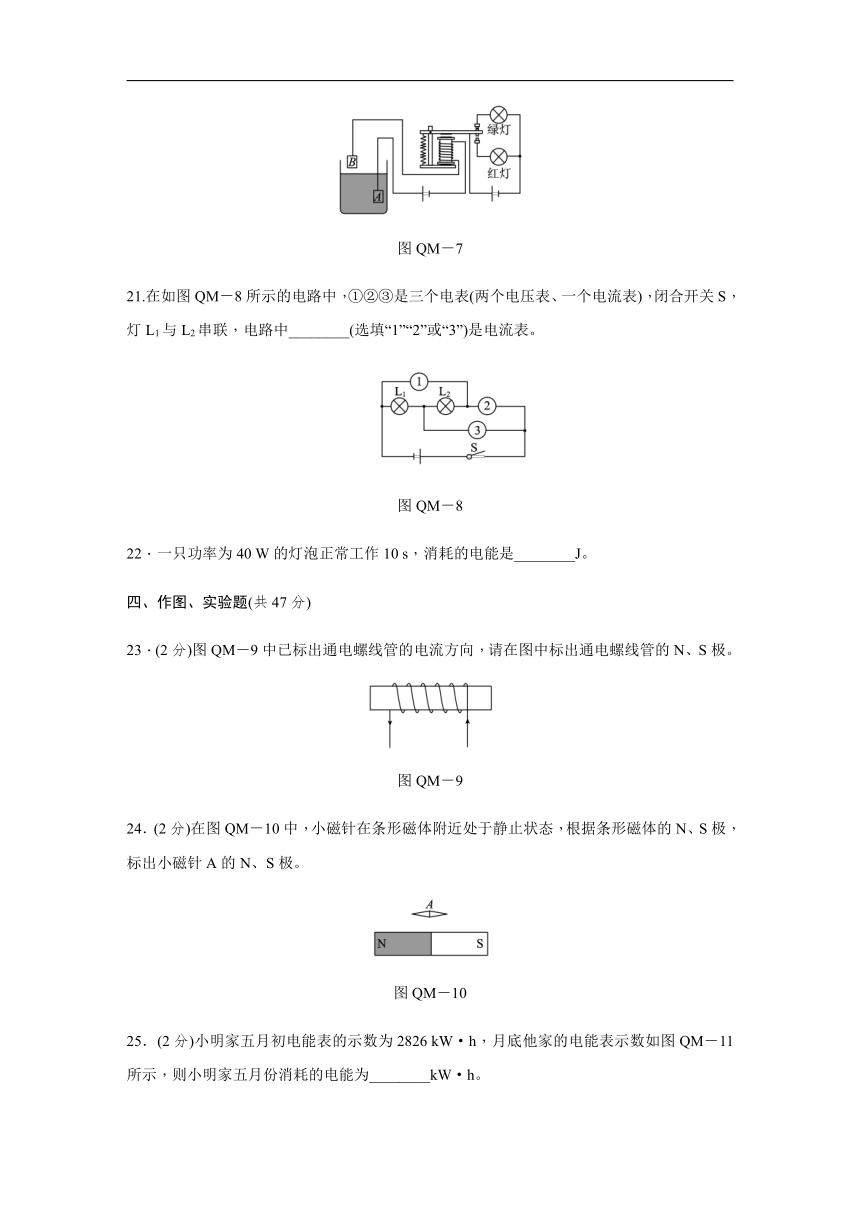

20．图QM－7是水位自动报警器的工作原理图，当水位升至金属片B处时，________(选填“红”或“绿”)灯亮。
/
图QM－7
21.在如图QM－8所示的电路中，①②③是三个电表(两个电压表、一个电流表)，闭合开关S，灯L1与L2串联，电路中________(选填“1”“2”或“3”)是电流表。
　　　/
图QM－8
22．一只功率为40 W的灯泡正常工作10 s，消耗的电能是________J。
四、作图、实验题(共47分)
23．(2分)图QM－9中已标出通电螺线管的电流方向，请在图中标出通电螺线管的N、S极。
/
图QM－9
24．(2分)在图QM－10中，小磁针在条形磁体附近处于静止状态，根据条形磁体的N、S极，标出小磁针A的N、S极。
/
图QM－10
25．(2分)小明家五月初电能表的示数为2826 kW·h，月底他家的电能表示数如图QM－11所示，则小明家五月份消耗的电能为________kW·h。
/
图QM－11
26．(10分)在探究“导体的电阻跟哪些因素有关”的问题时，某老师引导学生做了如下的
猜想：
猜想1：导体的电阻可能跟导体的横截面积有关；
猜想2：导体的电阻可能跟导体的长度有关；
猜想3：导体的电阻可能跟导体的材料有关。
图QM－12是他们进行实验探究的器材，演示板上固定了四根金属电阻丝，a、b、c的长度均是1 m，d的长度是0.5 m；a、b的横截面积相同，材料不同；a、c的材料相同，但c的横截面积大于a；a、d的材料和横截面积都相同。
　　　/
图QM－12
(1)在探究电阻跟横截面积的关系时，可依次把M、N跟________的两端连接，闭合开关，记下电流表的示数，分析比较这两根金属丝电阻的大小。
(2)依次把M、N跟a、d的两端连接，闭合开关，记下电流表示数，分析比较a、d两根金属丝电阻的大小，可探究电阻跟________的关系，其结论是_______________________________
________________________________________________________________________。
依次把M、N跟a、b的两端连接，闭合开关，记下电流表示数，分析比较a、b两根金属丝电阻的大小，可探究电阻跟________的关系，其结论是_____________________________
_____________________________________________________________________________。
27．(10分)一个同学用图QM－13甲所示的电路测小灯泡灯丝的电阻。
/
图QM－13
(1)请你用笔画线代替导线，将实物图连接完整(要求滑片P向右端移动时，电路中的电流变小)。
(2)闭合开关前，滑片P应置于________(选填“左”或“右”)端。
(3)在某次测量中，如果电流表、电压表的示数如图乙所示，则电路中的电流是______A，灯泡两端的电压是______V，灯丝的电阻是______Ω。
28．(6分)为了探究电磁铁的磁性强弱跟哪些因素有关，小红同学做出以下猜想：
猜想一：电磁铁通电时有磁性，断电时没有磁性；
猜想二：通过电磁铁的电流越大，它的磁性越强。
为了检验上述猜想是否正确，小红设计了以下实验方案：用漆包线(表面涂有绝缘漆的铜线)在大铁钉上绕制若干圈，制成简单的电磁铁。如图QM－14所示的A、B、C为实验中观察到的三种情况。请你根据小红的猜想和实验，完成下面填空：
/
图QM－14
(1)通过观察电磁铁吸引大头针多少的不同，来判断电磁铁____________的不同。
(2)通过比较________两种情况，可以验证猜想一是正确的。
(3)通过比较________两种情况，可以验证猜想二是正确的。
/
图QM－15
29．(6分)图QM－15是用来研究电流通过导体产生的热量跟____________的关系的实验装置。两个电阻丝串联是为了控制________相同，闭合开关后，若甲瓶中煤油柱上升的高度比乙瓶中高，那么，两瓶中电阻丝的电阻R甲________(选填“大于”“小于”或“等于”)R乙。
30．(9分)实验桌上有如下器材：符合实验要求的电源一个，已调零的电流表和电压表各一块，滑动变阻器、电阻箱和开关各一个，导线若干。请你选用上述器材，设计一个实验证明“当通过导体的电流保持不变时，导体消耗的电功率与电阻成正比”。要求：
(1)画出实验电路图。
(2)写出实验步骤。
(3)画出实验数据记录表。
五、计算题(共10分)
31．(4分)如图QM－16所示的电路中，已知R0＝20 Ω，R1的阻值未知。当闭合S1、断开S2时，电流表的示数是0.3 A；当S1、S2均闭合时，电流表的示数是0.5 A。求：
(1)电源电压。
(2)电阻R1的阻值。
/
图QM－16
32．(6分)如图QM－17甲所示电路，电源电压保持不变，小灯泡上标有“6 V　6 W”的字样，小灯泡的电流随电压的变化曲线如图乙所示，当小灯泡正常发光时，滑动变阻器两端的电压为3 V，求：
(1)电源电压。
(2)当电流表的示数为0.7 A时，小灯泡的电功率。
(3)当电压表的示数为2 V时，电路通电10 s所消耗的电能。
/
图QM－17

教师详解详析
1．D　2.A　3.C　4.B　5.B　6.C　7.A
8．C　9.C　10.A　11.C　12.B
13．AC　14.AD　15.AB　16.BCD
17．电源　18.等于
19．440　0.25　20.红　
21．2　22.400
23．如图所示
/
24．如图所示
/
25．200
26．(1)a、c
(2)长度　导体电阻的大小与长度有关
(3)材料　导体电阻的大小与材料有关
27．(1)如图所示
/
(2)右　(3)0.16　1.4　8.75
28．(1)磁性强弱 (2)A、B　(3)B、C
29．电阻大小　电流　大于
30．(1)如图所示
/
(2)实验步骤：①按照电路图连接电路；②断开开关S，将滑动变阻器的滑片移至阻值最大处，调节电阻箱R的阻值，闭合开关S，读出电压表的示数U和电流表的示数I，将R、U、I的测量数据记录在表格中；③断开开关S，调节电阻箱R到另一阻值，闭合开关S，移动滑动变阻器的滑片使电流表的示数仍然为I，读出电压表的示数，将测量数据记录在表格中；④仿照步骤③再改变4次电阻箱的阻值，分别读出电压表的示数，将测量数据记录在表格中；⑤利用公式P＝UI，分别计算出6次R的电功率，并分别记录在表格中；⑥分析实验数据，得出实验结论。
(3)实验数据记录表
实验序号
1
2
3
4
5
6
R/Ω
U/V
I/A
P/W
31.(1)当闭合S1、断开S2时，电路为R0的简单电路，电流表测电路中的电流，电源电压：
U＝I0R0＝0.3 A×20 Ω＝6 V。
(2)当闭合S1、S2时，R0与R1并联，电流表测干路电流，则R1支路的电流：
I1＝I－I0＝0.5 A－0.3 A＝0.2 A，
根据欧姆定律，电阻R1的阻值：
R1＝＝＝30 Ω。
32．(1)小灯泡正常发光时其两端的电压UL＝6 V，此时滑动变阻器两端的电压UR＝3 V，
因串联电路中总电压等于各分电压之和，
电源电压：U＝UL＋UR＝6 V＋3 V＝9 V。
(2)由图乙可知，当电流表的示数为0.7 A时，小灯泡两端的电压为3 V，则小灯泡的电功率：PL＝UL′IL＝3 V×0.7 A＝2.1 W。
(3)由图乙可知，当电压表的示数为2 V时，通过小灯泡的电流为0.5 A，即电路中的电流为0.5 A，则电路通电10 s所消耗的电能：
W＝UIt＝9 V×0.5 A×10 s＝45 J。
