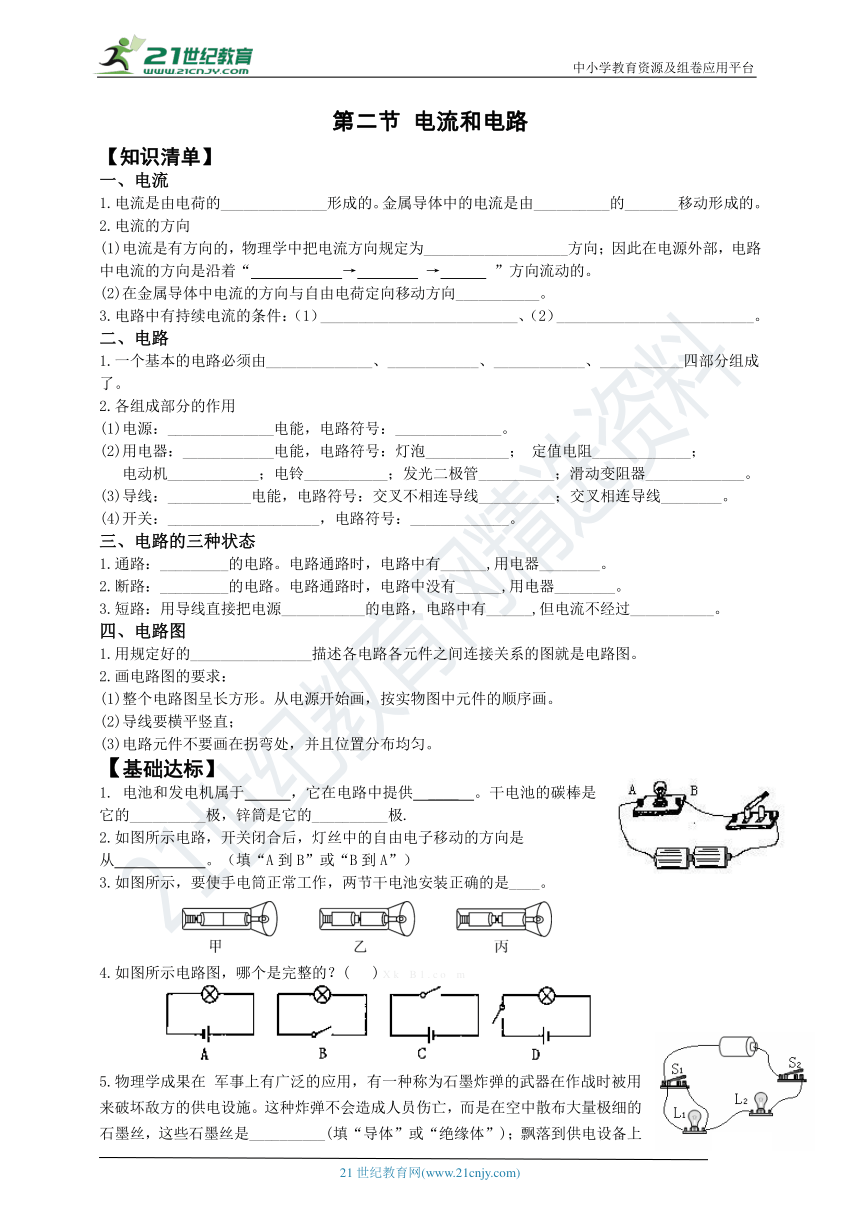

第二节 电流和电路
【知识清单】
一、电流
1.电流是由电荷的______________形成的。金属导体中的电流是由__________的_______移动形成的。
2.电流的方向
(1)电流是有方向的，物理学中把电流方向规定为___________________方向；因此在电源外部，电路中电流的方向是沿着“??????→???? →??? ”方向流动的。
(2)在金属导体中电流的方向与自由电荷定向移动方向___________。
3.电路中有持续电流的条件：（1）__________________________、（2）__________________________。
二、电路
1.一个基本的电路必须由______________、____________、____________、___________四部分组成了。
2.各组成部分的作用
(1)电源：______________电能，电路符号：______________。
(2)用电器：____________电能，电路符号：灯泡___________； 定值电阻_____________；
电动机____________；电铃___________；发光二极管__________；滑动变阻器_____________。
(3)导线：___________电能，电路符号：交叉不相连导线__________；交叉相连导线________。
(4)开关：____________________，电路符号：_____________。
三、电路的三种状态
1.通路：_________的电路。电路通路时，电路中有______,用电器________。
2.断路：_________的电路。电路通路时，电路中没有______,用电器________。
3.短路：用导线直接把电源___________的电路，电路中有______,但电流不经过___________。
四、电路图
1.用规定好的________________描述各电路各元件之间连接关系的图就是电路图。
2.画电路图的要求：
(1)整个电路图呈长方形。从电源开始画，按实物图中元件的顺序画。
(2)导线要横平竖直；
(3)电路元件不要画在拐弯处，并且位置分布均匀。
【基础达标】
1. 电池和发电机属于?? ，它在电路中提供???____?。干电池的碳棒是它的__________极，锌筒是它的__________极.
2.如图所示电路，开关闭合后，灯丝中的自由电子移动的方向是从??????。（填“A到B”或“B到A”）
3.如图所示，要使手电筒正常工作，两节干电池安装正确的是____。

4.如图所示电路图，哪个是完整的？( ) X k B 1 . c o m



5.物理学成果在 军事上有广泛的应用，有一种称为石墨炸弹的武器在作战时被用来破坏敌方的供电设施。这种炸弹不会造成人员伤亡，而是在空中散布大量极细的石墨丝，这些石墨丝是__________(填“导体”或“绝缘体”)；飘落到供电设备上会造成__________ (填“断路”或“短路”)从而使供电系统瘫痪。
6．某同学参加兴趣小组活动时，连成了如右图所示电路，那么，当S1、S2都闭合时，发光的灯泡是 ；当S1断开、S2闭合时，发光的是 。
7.关于电流和电源，下列说法中正确的是：(?? )
A．电路中只要有电源，就一定产生电流
B．金属导体中自由电子的移动一定能形成电流
C．电源外部电流的方向总是从电源的正极流向负极
D．电流沿着“正极→用电器→负极”方向移动
8.与右图所示实物电路相对应的电路图是下图中的( )
A. B. C. D.
【能力提升】
9.为了节能、方便，新建的楼道照明灯使用声控开关、光控开关，其原理是：光控开关在黑暗时闭合，声控开关在有声音时闭合，下面能实现只在黑暗且有声音时灯才亮的电路原理图是( )
A. B. C. D.
10.如图所示,若开关闭合后,灯L1、L2均不亮,小华同学利用一根导线去查找电路故障,当她将导线连接在灯L1两端时,两灯均不亮,将导线连接在灯L2两端时,灯L1亮而灯L2不亮.由此可以判断( )
A. 灯L1短路 B. 灯L2短路
C. 灯L1断路 D. 灯L2断路
11.如图所示的连接的电路中，能够使灯泡亮的电路是（???）
(?http:?/??/?photo.blog.sina.com.cn?/?showpic.html" \l "blogid=626d479a0100gao3&url=http:?/??/?s16.sinaimg.cn?/?orignal?/?626d479at7b7938d893ff" \t "_blank?)

12.请根据图中的实物连接图在右边的方框内电路图，并标明电流的方向。




参考答案
知识清单
1、 电流
1、定向移动 自由电荷 定向
2、（1）正电荷定向移动 电源正极 用电器 电源负极
（2）相反
3、（1）有电源 （2）连接成闭合回路
二、电路
1、电源 用电器 开关 导线
2、（1）提供 （2）消耗 （3）输送 （4）控制电路通断
三、电路的三种状态
1、用电器能够正常工作 电流 正常工作
2、用电器不能正常工作 电流 不能正常工作
3、正负接线柱连接 电流 用电器
四、电路图
1、符号
基础达标
1、电源 电能 正 负
2、A到B
3、乙
4、D
5、导体 短路
6、L2 L1L2
7、C
8、A
能力提升
9、B
10、D
11、A
12、图略
