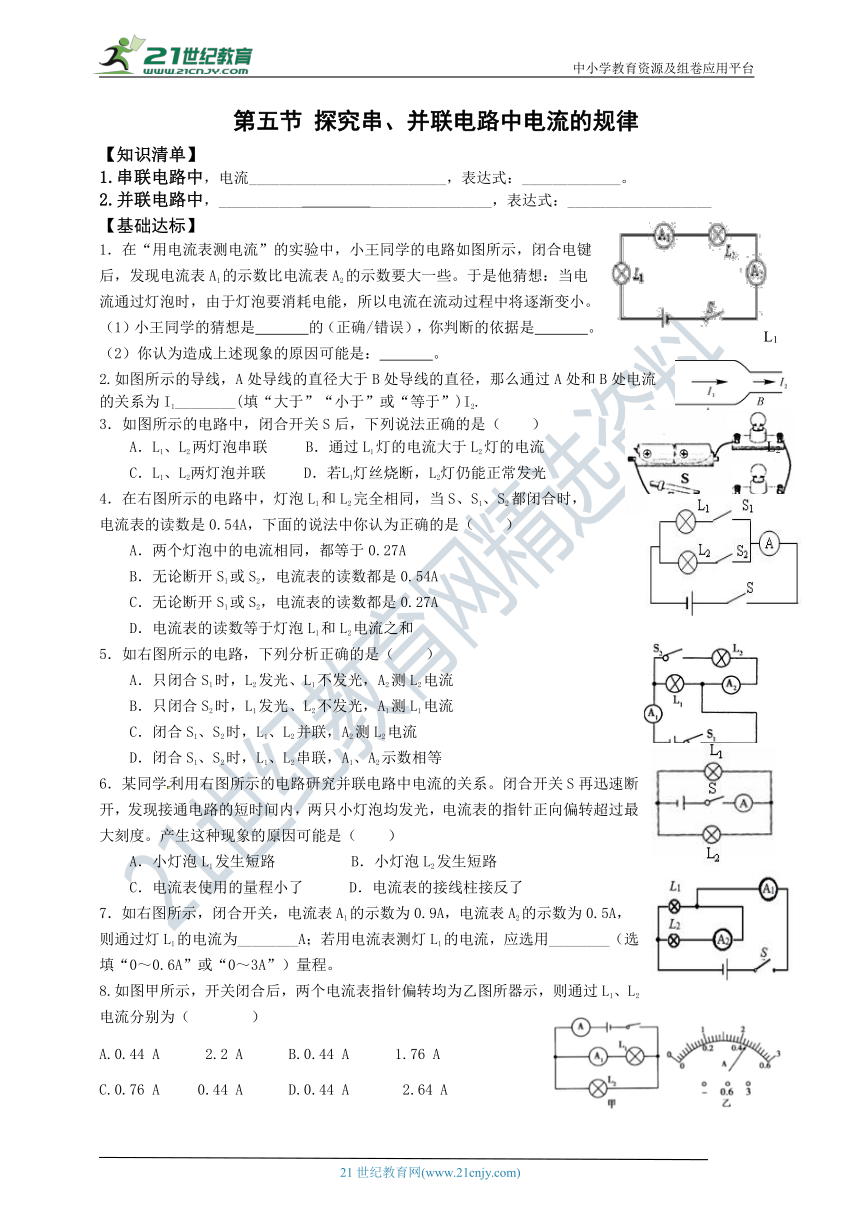

第五节 探究串、并联电路中电流的规律
【知识清单】
1.串联电路中，电流__________________________，表达式：_____________。
2.并联电路中，___________ ________________，表达式：___________________
【基础达标】
1．在“用电流表测电流”的实验中，小王同学的电路如图所示，闭合电键后，发现电流表A1的示数比电流表A2的示数要大一些。于是他猜想：当电流通过灯泡时，由于灯泡要消耗电能，所以电流在流动过程中将逐渐变小。
（1）小王同学的猜想是　 　的（正确/错误），你判断的依据是　 　。
（2）你认为造成上述现象的原因可能是：　 　。
2.如图所示的导线，A处导线的直径大于B处导线的直径，那么通过A处和B处电流的关系为I1________(填“大于”“小于”或“等于”)I2.
3．如图所示的电路中，闭合开关S后，下列说法正确的是（ ）
A．L1、L2两灯泡串联 B．通过L1灯的电流大于L2灯的电流
C．L1、L2两灯泡并联 D．若L1灯丝烧断，L2灯仍能正常发光
4．在右图所示的电路中，灯泡L1和L2完全相同，当S、S1、S2都闭合时，电流表的读数是0.54A，下面的说法中你认为正确的是（ ）
A．两个灯泡中的电流相同，都等于0.27A
B．无论断开S1或S2，电流表的读数都是0.54A
C．无论断开S1或S2，电流表的读数都是0.27A
D．电流表的读数等于灯泡L1和L2电流之和
5．如右图所示的电路，下列分析正确的是（ ）
A．只闭合S1时，L2发光、L1不发光，A2测L2电流
B．只闭合S2时，L1发光、L2不发光，A1测L1电流
C．闭合S1、S2时，L1、L2并联，A2测L2电流
D．闭合S1、S2时，L1、L2串联，A1、A2示数相等
6．某同学利用右图所示的电路研究并联电路中电流的关系。闭合开关S再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度。产生这种现象的原因可能是（ ）
A．小灯泡L1发生短路 B．小灯泡L2发生短路
C．电流表使用的量程小了 D．电流表的接线柱接反了
7．如右图所示，闭合开关，电流表A1的示数为0.9A，电流表A2的示数为0.5A，则通过灯L1的电流为________A；若用电流表测灯L1的电流，应选用________（选填“0～0.6A”或“0～3A”）量程。
8.如图甲所示，开关闭合后，两个电流表指针偏转均为乙图所器示，则通过L1、L2电流分别为（?? ）
A.0.44 A 2.2 A B.0.44 A 1.76 A
C.0.76 A 0.44 A D.0.44 A 2.64 A

【能力提升】
9．如图是小明探究串联电路特点的实验电路图：
（1）小明最好选择两个小灯泡的规格是 的。（填“相同”或“不相同”）。
（2）小明连电路时把一只开关和两个小灯泡连接后，刚将线路两端接到电源两极，L2就亮了，但L1没亮。他在实验操作中不当之处是： 。实验时L1没亮的原因可能是（ ）
A．通过灯泡L1的电流比L2中的电流小 B．该灯泡的灯丝断了
C．该小灯泡灯座处可能短路了 D．该灯泡靠近电源负极
10．为探究并联电路中电流的规律，实验室提供的器材有：干电池组、电流表、多个小灯泡、开关、导线若干。
（1）在连接电路时，开关应处于________状态。请用笔画线代替导线，在右图中把电路连接完整，要求电流表测量灯L1中的电流（电流小于0.6A）。
（2）小明先将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：________________。
（3）排除故障后，他测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如下图中甲、乙、丙所示，可读出：I1=_____A，I2=______A，I=_____A。根据测量结果，在误差允许范围内你认为并联电路中干路电流和各路电流的关系是：_______________。（写出关系式即可）
（4）为了验证结论的普遍性，小薇采用了改变不同电源继续实验的方法进行验证，你还可以采用的方法是：_______________。
11.如图所示是小明同学在探究并联电路电流规律时连接的电路，使用的电流表A1和A2规格相同。他打算用电流表A1测量干路中的电流，用电流表A2测量灯L1中的电流。
(1)若小明没有检查电路就闭合开关，将会出现的现象是 。
(2)在电路连接正确的情况下，两灯中的电流约0.46 A，除(1)中的错误外，还存在错误或不足的地方是 。
(3)为了保证实验顺利进行，小明主张拆了重新连接，可是时间来不及了，同组的小林很聪明，在电路中只增加一根导线、移动两根导线中每根导线的一端，电路就正常工作了。请在图中画出小林连接和改动的导线。
12.如图所示电路中，电流表A1读数为0.18 A,电流表A2读数为0.32 A,通过灯泡L3的电流为0.15 A,求：
(1)通过L1、L2的电流分别是多大?
(2)电流表A3的读数是多少?




参考答案
知识清单
1、处处相等 I=I1=I2
2、总电流等于所有支路电流之和 I=I1+I2
基础达标
1、（1）错误 串联电路电流处处相等
（2）量程选择不同或是未接通前，其中一只电流表指针未指在零刻度线
2、小于
3、A
4、D
5、D
6、C
7、0.4 0---0.6A
8、A
能力提升
9、（1）不同 （2）连接电路过程中没有断开开关 C
10、（1）断开 （2）L1断路
（3）0.5 0.52 1 I=I1+I2
（4）改用不同规格的小灯泡
11、（1）电流表可能被烧坏
（2）L1和L2没有并联
（3）图略
12、（1）0.18A 0.18A （2）0.47A

L1

L2











0

0.2

A

0

1

2

3

3

0.6

－

0.4

0.6

0

0.2

A

0

1

2

3

3

0.6

－

0.4

0.6

甲　　 乙　　　 　丙

0

0.2

A

0

1

2

3

3

0.6

－

0.4

0.6
