粤沪版八年级物理上册《光和眼睛》单元检测题（含答案）

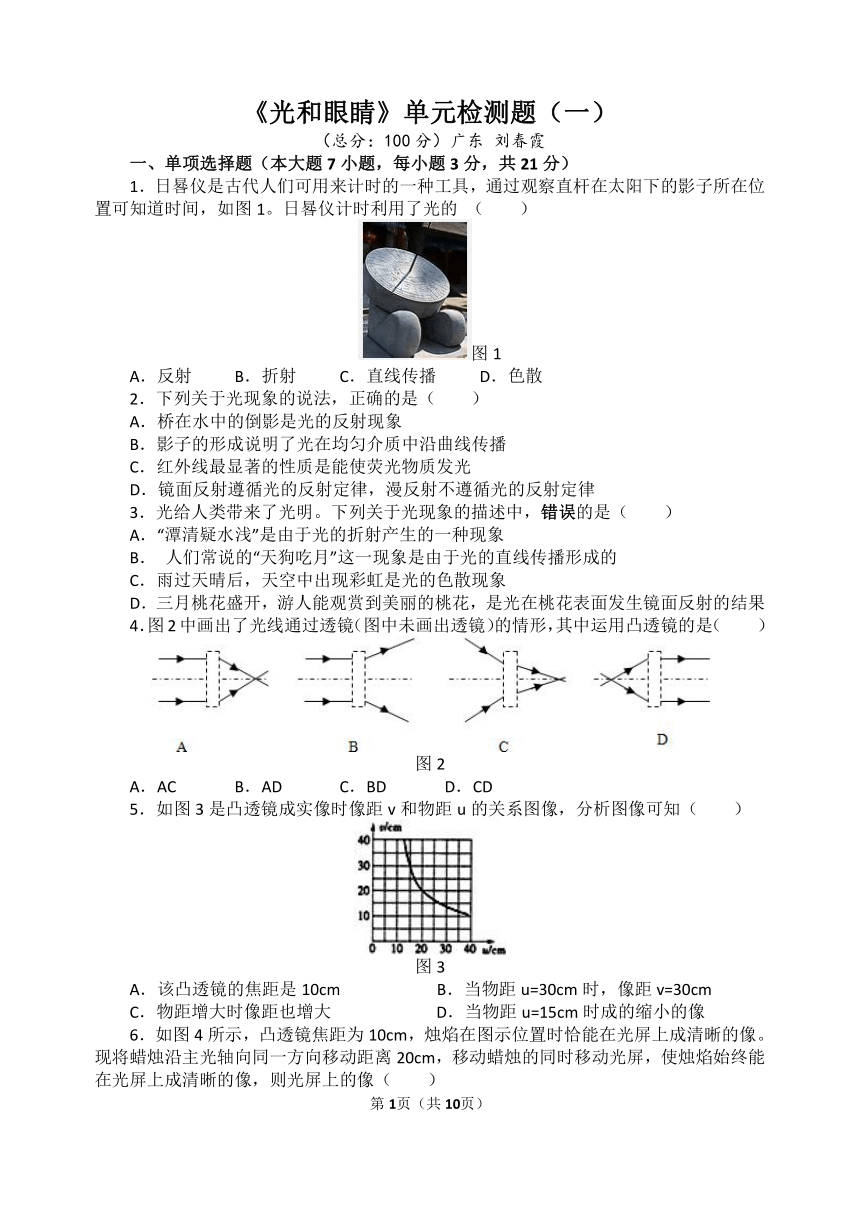

《光和眼睛》单元检测题（一）
（总分：100分）广东 刘春霞
一、单项选择题（本大题7小题，每小题3分，共21分）
1．日晷仪是古代人们可用来计时的一种工具，通过观察直杆在太阳下的影子所在位置可知道时间，如图1。日晷仪计时利用了光的 （　　）
图1
A．反射 B．折射 C．直线传播 D．色散
2．下列关于光现象的说法，正确的是（　　）
A．桥在水中的倒影是光的反射现象
B．影子的形成说明了光在均匀介质中沿曲线传播
C．红外线最显著的性质是能使荧光物质发光
D．镜面反射遵循光的反射定律，漫反射不遵循光的反射定律
3．光给人类带来了光明。下列关于光现象的描述中，错误的是（　　）
A．“潭清疑水浅”是由于光的折射产生的一种现象
B． 人们常说的“天狗吃月”这一现象是由于光的直线传播形成的
C．雨过天晴后，天空中出现彩虹是光的色散现象
D．三月桃花盛开，游人能观赏到美丽的桃花，是光在桃花表面发生镜面反射的结果
4．图2中画出了光线通过透镜（图中未画出透镜）的情形，其中运用凸透镜的是（　　）

图2
A．AC B．AD C．BD D．CD
5．如图3是凸透镜成实像时像距v和物距u的关系图像，分析图像可知（　　）

图3
A．该凸透镜的焦距是10cm B．当物距u=30cm时，像距v=30cm
C．物距增大时像距也增大 D．当物距u=15cm时成的缩小的像

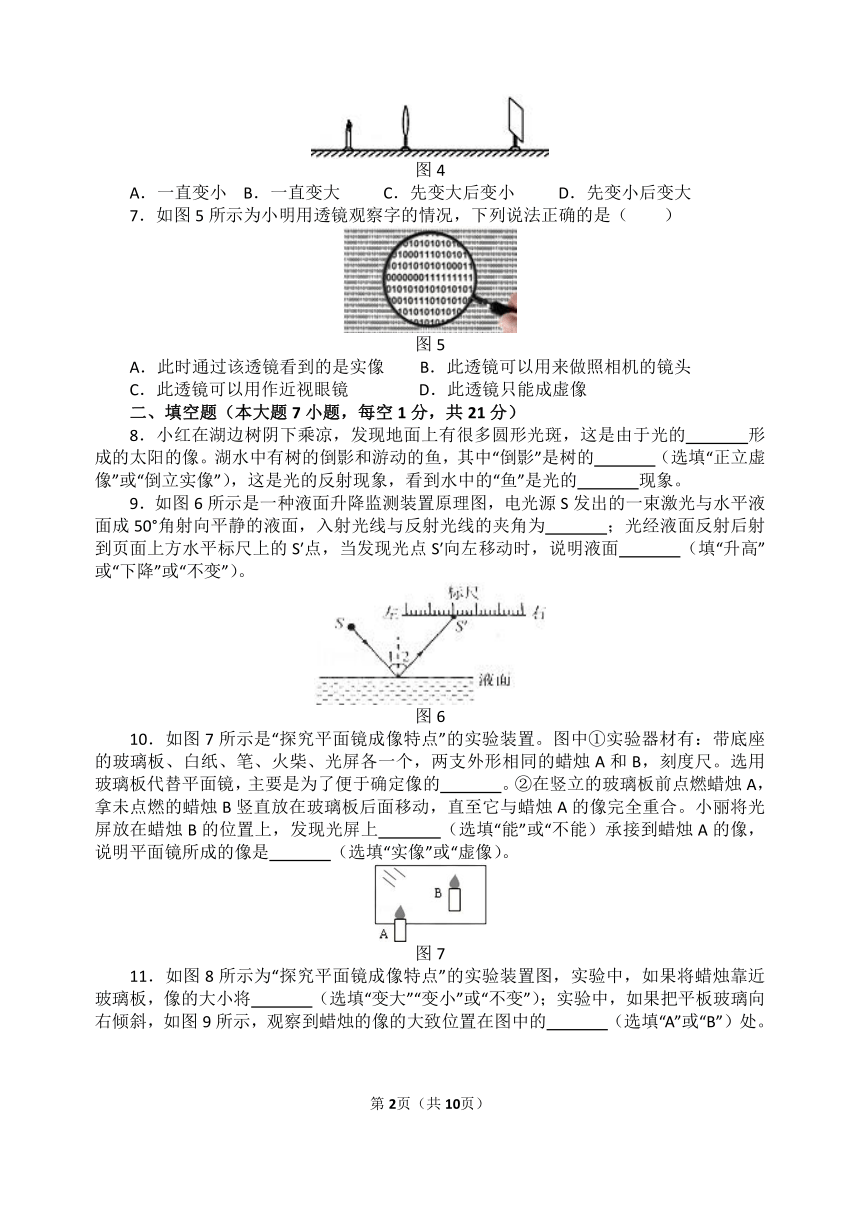

6．如图4所示，凸透镜焦距为10cm，烛焰在图示位置时恰能在光屏上成清晰的像。现将蜡烛沿主光轴向同一方向移动距离20cm，移动蜡烛的同时移动光屏，使烛焰始终能在光屏上成清晰的像，则光屏上的像（　　）

图4
A．一直变小 B．一直变大 C．先变大后变小 D．先变小后变大
7．如图5所示为小明用透镜观察字的情况，下列说法正确的是（　　）

图5
A．此时通过该透镜看到的是实像 B．此透镜可以用来做照相机的镜头
C．此透镜可以用作近视眼镜 D．此透镜只能成虚像　
二、填空题（本大题7小题，每空1分，共21分）
8．小红在湖边树阴下乘凉，发现地面上有很多圆形光斑，这是由于光的　 　形成的太阳的像。湖水中有树的倒影和游动的鱼，其中“倒影”是树的　 　（选填“正立虚像”或“倒立实像”），这是光的反射现象，看到水中的“鱼”是光的　 　现象。
9．如图6所示是一种液面升降监测装置原理图，电光源S发出的一束激光与水平液面成50°角射向平静的液面，入射光线与反射光线的夹角为　 　；光经液面反射后射到页面上方水平标尺上的S′点，当发现光点S′向左移动时，说明液面　 　（填“升高”或“下降”或“不变”）。

图6
10．如图7所示是“探究平面镜成像特点”的实验装置。图中①实验器材有：带底座的玻璃板、白纸、笔、火柴、光屏各一个，两支外形相同的蜡烛A和B，刻度尺。选用玻璃板代替平面镜，主要是为了便于确定像的　 　。②在竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖直放在玻璃板后面移动，直至它与蜡烛A的像完全重合。小丽将光屏放在蜡烛B的位置上，发现光屏上　 　（选填“能”或“不能）承接到蜡烛A的像，说明平面镜所成的像是　 　（选填“实像”或“虚像）。

图7
11．如图8所示为“探究平面镜成像特点”的实验装置图，实验中，如果将蜡烛靠近玻璃板，像的大小将　 　（选填“变大”“变小”或“不变”）；实验中，如果把平板玻璃向右倾斜，如图9所示，观察到蜡烛的像的大致位置在图中的　 　（选填“A”或“B”）处。

图8 图9

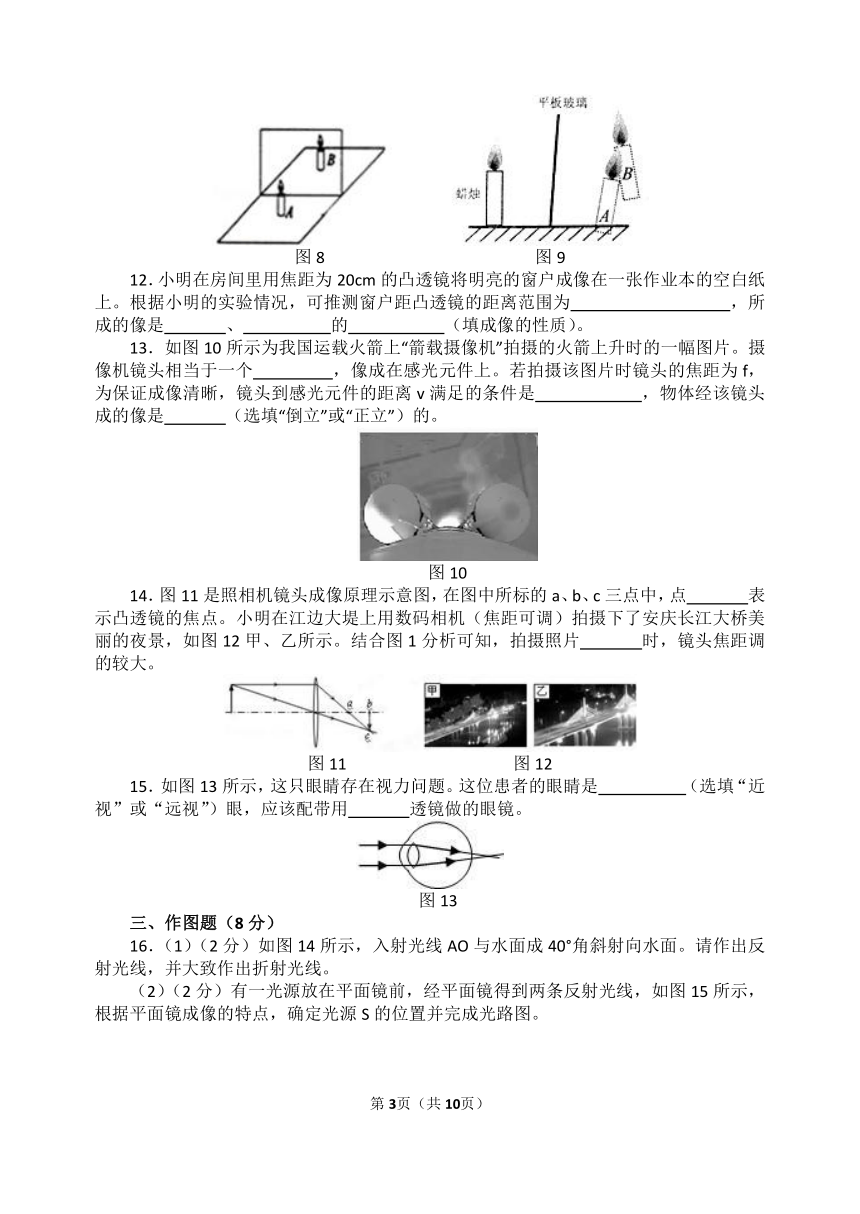

12．小明在房间里用焦距为20cm的凸透镜将明亮的窗户成像在一张作业本的空白纸上。根据小明的实验情况，可推测窗户距凸透镜的距离范围为　 　，所成的像是　 、 的 　（填成像的性质）。
13．如图10所示为我国运载火箭上“箭载摄像机”拍摄的火箭上升时的一幅图片。摄像机镜头相当于一个 ，像成在感光元件上。若拍摄该图片时镜头的焦距为f，为保证成像清晰，镜头到感光元件的距离v满足的条件是　 　，物体经该镜头成的像是　 　（选填“倒立”或“正立”）的。

图10
14．图11是照相机镜头成像原理示意图，在图中所标的a、b、c三点中，点　 　表示凸透镜的焦点。小明在江边大堤上用数码相机（焦距可调）拍摄下了安庆长江大桥美丽的夜景，如图12甲、乙所示。结合图1分析可知，拍摄照片　 　时，镜头焦距调的较大。

图11 图12
15．如图13所示，这只眼睛存在视力问题。这位患者的眼睛是　 　（选填“近视”或“远视”）眼，应该配带用　 　透镜做的眼镜。

　 图13
三、作图题（8分）

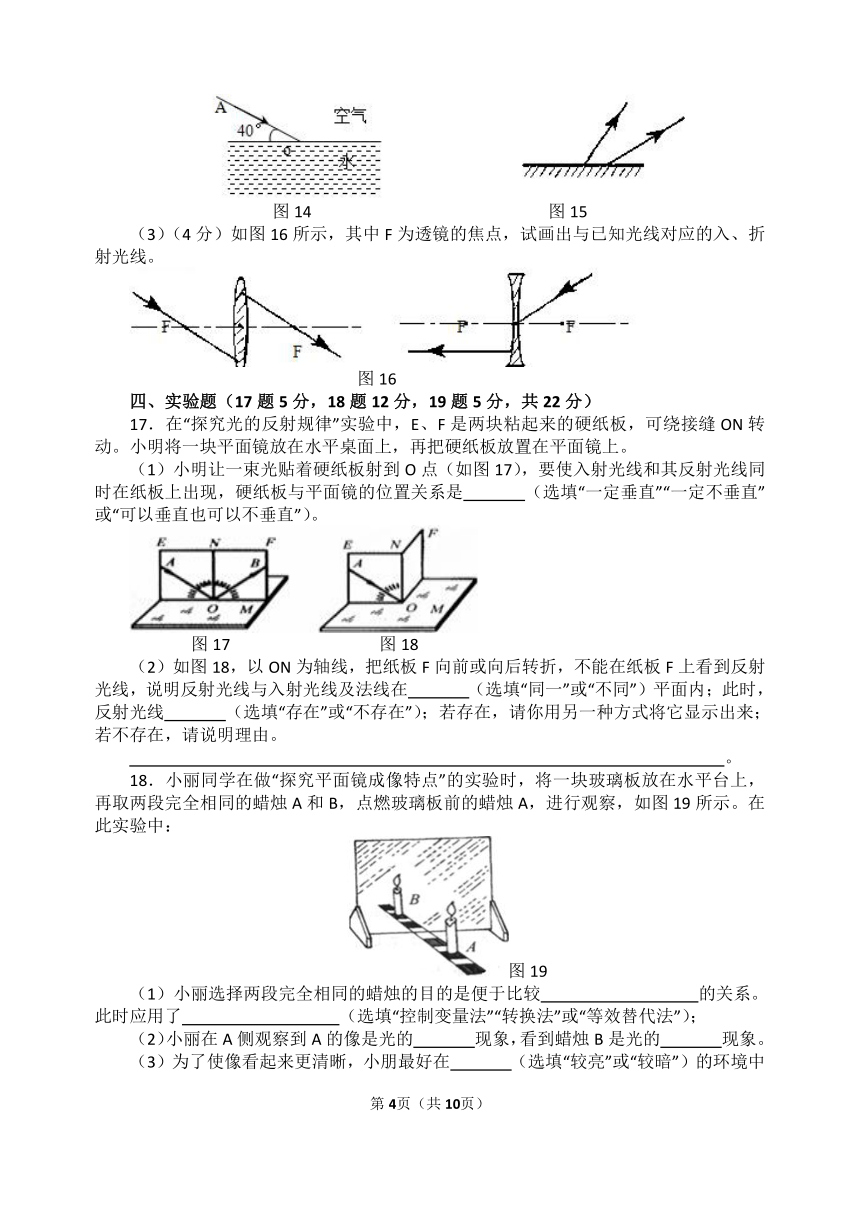

16．（1）（2分）如图14所示，入射光线AO与水面成40°角斜射向水面。请作出反射光线，并大致作出折射光线。
（2）（2分）有一光源放在平面镜前，经平面镜得到两条反射光线，如图15所示，根据平面镜成像的特点，确定光源S的位置并完成光路图。

图14 图15
（3）（4分）如图16所示，其中F为透镜的焦点，试画出与已知光线对应的入、折射光线。

图16
四、实验题（17题5分，18题12分，19题5分，共22分）
17．在“探究光的反射规律”实验中，E、F是两块粘起来的硬纸板，可绕接缝ON转动。小明将一块平面镜放在水平桌面上，再把硬纸板放置在平面镜上。
（1）小明让一束光贴着硬纸板射到O点（如图17），要使入射光线和其反射光线同时在纸板上出现，硬纸板与平面镜的位置关系是　 　（选填“一定垂直”“一定不垂直”或“可以垂直也可以不垂直”）。

图17 图18
（2）如图18，以ON为轴线，把纸板F向前或向后转折，不能在纸板F上看到反射光线，说明反射光线与入射光线及法线在　 　（选填“同一”或“不同”）平面内；此时，反射光线　 　（选填“存在”或“不存在”）；若存在，请你用另一种方式将它显示出来；若不存在，请说明理由。
　 　。
18．小丽同学在做“探究平面镜成像特点”的实验时，将一块玻璃板放在水平台上，再取两段完全相同的蜡烛A和B，点燃玻璃板前的蜡烛A，进行观察，如图19所示。在此实验中：
图19
（1）小丽选择两段完全相同的蜡烛的目的是便于比较　 　的关系。此时应用了　 　（选填“控制变量法”“转换法”或“等效替代法”）；
（2）小丽在A侧观察到A的像是光的　 　现象，看到蜡烛B是光的　 　现象。
（3）为了使像看起来更清晰，小朋最好在　 　（选填“较亮”或“较暗”）的环境中进行；

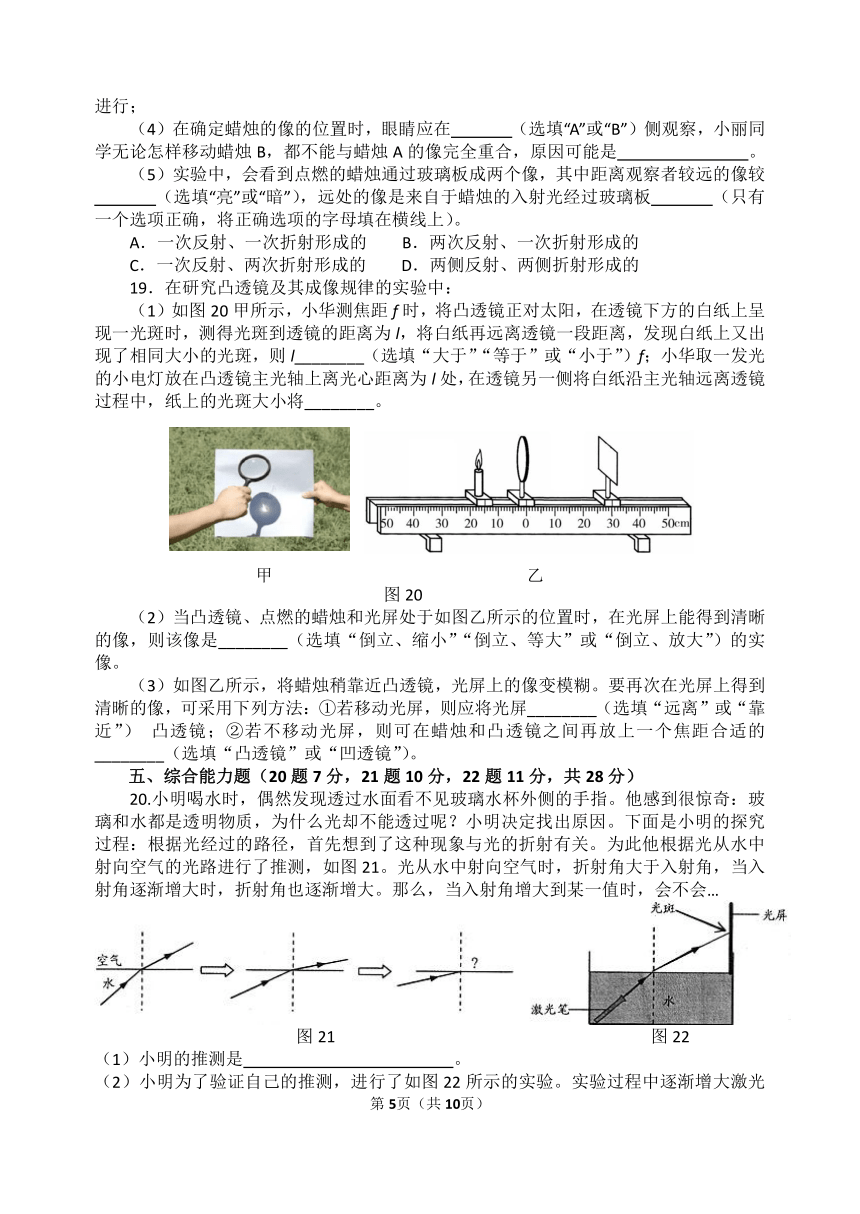

（4）在确定蜡烛的像的位置时，眼睛应在　 　（选填“A”或“B”）侧观察，小丽同学无论怎样移动蜡烛B，都不能与蜡烛A的像完全重合，原因可能是　 　。
（5）实验中，会看到点燃的蜡烛通过玻璃板成两个像，其中距离观察者较远的像较
　 　（选填“亮”或“暗”），远处的像是来自于蜡烛的入射光经过玻璃板　 　（只有一个选项正确，将正确选项的字母填在横线上）。
A．一次反射、一次折射形成的 B．两次反射、一次折射形成的
C．一次反射、两次折射形成的 D．两侧反射、两侧折射形成的　
19．在研究凸透镜及其成像规律的实验中：
（1）如图20甲所示，小华测焦距f时，将凸透镜正对太阳，在透镜下方的白纸上呈现一光斑时，测得光斑到透镜的距离为l，将白纸再远离透镜一段距离，发现白纸上又出现了相同大小的光斑，则l________（选填“大于”“等于”或“小于”）f；小华取一发光的小电灯放在凸透镜主光轴上离光心距离为l处，在透镜另一侧将白纸沿主光轴远离透镜过程中，纸上的光斑大小将________。








图20
（2）当凸透镜、点燃的蜡烛和光屏处于如图乙所示的位置时，在光屏上能得到清晰的像，则该像是________（选填“倒立、缩小”“倒立、等大”或“倒立、放大”）的实像。
（3）如图乙所示，将蜡烛稍靠近凸透镜，光屏上的像变模糊。要再次在光屏上得到清晰的像，可采用下列方法：①若移动光屏，则应将光屏________（选填“远离”或“靠近”） 凸透镜；②若不移动光屏，则可在蜡烛和凸透镜之间再放上一个焦距合适的________（选填“凸透镜”或“凹透镜”）。
五、综合能力题（20题7分，21题10分，22题11分，共28分）
20.小明喝水时，偶然发现透过水面看不见玻璃水杯外侧的手指。他感到很惊奇：玻璃和水都是透明物质，为什么光却不能透过呢？小明决定找出原因。下面是小明的探究过程：根据光经过的路径，首先想到了这种现象与光的折射有关。为此他根据光从水中射向空气的光路进行了推测，如图21。光从水中射向空气时，折射角大于入射角，当入射角逐渐增大时，折射角也逐渐增大。那么，当入射角增大到某一值时，会不会…

图21 图22
（1）小明的推测是　 　。
（2）小明为了验证自己的推测，进行了如图22所示的实验。实验过程中逐渐增大激光笔射向水面的入射角的角度，当增大到某一角度时，小明观察到　 　，证实了自己的推测。
（3）当光从空气射向水中时，也会出现“看不见”的现象吗？说出你的观点并解释：　 。
21．如图23所示，光电鼠标是利用发光二极管照亮鼠标垫，鼠标垫通过成像透镜在光学感应器上成像。当鼠标移动时，感应器会连续拍摄鼠标垫表面所成的像，产生的结果会传回计算机，电脑屏幕上的光标根据这些结果来移动，图中光学感应器、透镜、发光二极管等元件固定在鼠标内。









图23
（1）为了使被照亮的鼠标垫能在光学感应器上成像，鼠标垫应选用________（选填“光滑”或“粗糙”）的材料。
（2）当鼠标平放在鼠标垫上，成像透镜距鼠标垫7mm，光学感应器距成像透镜3mm，则在光学感应器上成__________（选填“正立、放大的虚”、“倒立、放大的实”或“倒立、缩小的实”）像。
（3）当鼠标向前推移时，所成的像相对于光学感应器在向________（选填“前”或“后”）移动。
（4）将鼠标离开鼠标垫一定高度后悬空向前移动时，电脑显示器上的光标并不移动，是因为像成在光学感应器的?________（选填“上”或“下”）方，而且所成的像?________（选填“变大”“不变”或“变小”）。
22．阅读短文，回答问题：
如图24所示，人眼的晶状体相当于一个凸透镜，视网膜相当于光屏，它到晶状体的距离是固定的，正常的人眼能看清远近不同的物体，都是依靠调节晶状体的平凸程度，使视网膜上都能获得清晰的像。近视眼是由于晶状体过凸，在观察远景时，像不能落在视网膜上。远视眼是由于晶状体过扁，在观察近景时，像不能落在视网膜上。由眼睛的调节作用所能看清楚的最远点，叫远点，正常眼的远点在极远处。眼睛所能看清楚的最近点，叫近点，正常眼的近点约距眼睛10cm。






图24
（1）正常人看远景或近景都能在视网膜上成清晰的像，这是通过改变________（选填“焦距”或“像距”）来实现，具体是当人眼由看远景而改变看近景时，眼球的晶状体就得________ （选填“扁平”或“凸起”）些。
（2）患近视眼的人欲矫正视力，应配戴合适的________透镜；患远视眼的人欲矫正视力，应配戴合适的________透镜。
（3）根据上文，你认为人的正常眼的观察范围是（ ）
A．0～10cm B．10～25cm C．从10cm到极远处 D．0～25cm
《光和眼睛》单元检测题（一）
一、单项选择题
1．C【提示】光在同一种均匀介质中沿直线传播。当光遇到不透光障碍物后，会被障碍物挡住，会在障碍物后形成影子；日晷利用影子的方向和长短，可粗略判断时刻。
2．A【提示】A．平静水面上桥的倒影，属于平面镜成像，是由于光的反射形成的，说法正确；
B．影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，说法错误；
C．紫外线最显著的性质是能使荧光物质发光，说法错误；
D．镜面反射遵循光的反射定律，漫反射也遵循光的反射定律，说法错误。
3．D【提示】A．“潭清疑水浅”是由于光的折射产生的一种现象，正确；
B．天狗吃月，即为月食现象，是光沿直线传播形成的，正确；
C．雨过天晴时，常在天空出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种彩色光，是光的色散现象，正确；
D．三月桃花盛开，游人能观赏到美丽的桃花，是光在桃花表面发生漫反射的结果，错误。
4．B【提示】从ABCD四个光线通过透镜的情形可知，B和C的折射光线相对于入射光线是发散的，所以都是凹透镜；A和D的折射光线相对于入射光线变得会聚了，是凸透镜。
5．A【提示】A．由图像可知，u=v=2f=20cm，所以凸透镜的焦距是10cm，正确；
B．当物距u=30cm时，像距20cm＞v＞10cm，错误；
C．凸透镜成实像时，物距增大时像距减小，错误；
D．当物距u=15cm，此时2f＞u＞f，成倒立、放大的实像，错误。
6．A【提示】烛焰在图示位置时恰能在光屏上成清晰的像，由图可知，物距小于像距，说明物距在焦距和2倍焦距之间。将蜡烛沿主光轴向同一方向移动距离20cm（即2f），只能是向左移动蜡烛，物距增大，像距变小，像变小。
7．B【提示】A．图中看到字正立、放大的像，u＜f，成的是正立、放大的虚像，错误；
B．此透镜是凸透镜，u＞2f 时，在另一侧光屏上可以得到倒立、缩小的实像，可以用来做照相机的镜头，正确。
C．此透镜是凸透镜，凹透镜是矫正近视眼的眼镜，错误；
D．由凸透镜成像规律可知，凸透镜既可以成虚像，也可以成实像，错误。
二、填空题
8．直线传播；正立虚像；折射
【提示】树叶间有空隙，形成一个个小孔，树荫下地面上的光斑是太阳经小孔成的实像，是光的直线传播形成的。湖水中树的倒影是树经湖水这个“平面镜”成的像，是光的反射形成的，成的是正立等大的虚像。水中的“鱼”是鱼反射的光线从水中进入空气发生折射形成的。
9．80°；升高
【提示】由“激光与水平液面成50°角射向平静的液面”，可得入射角为90°﹣50°=40°。因反射角等于入射角，所以反射角也为40°，则入射光线与反射光线的夹角为80°。
当液面上升时，由于入射角的大小不变，所以反射光线与原来的反射光线平行；反射光斑将向左移动。
10．①位置②不能；虚像
【提示】①透明的玻璃板，可以观察到玻璃板的另一侧。即在观察到A蜡烛像的同时，也能观察到蜡烛B，确定像的位置；②做平面镜成像实验时，把光屏放在像的位置，发现光屏上并没有像，说明平面镜成的像是虚像。
11．不变；A
【提示】平面镜成像的特点是物像等大，所以不管是将蜡烛向靠近镜面的方向移动还是远离镜面，像的大小不变。
如图1，作出蜡烛火焰关于平面镜的对称点，可知在实验中如果把平板玻璃向右倾斜（如图2），观察到蜡烛的像的大致位置在图中的A处。
图1
12．大于2倍焦距；倒立；缩小；实像
【提示】窗户成像在一张作业本的空白纸上，那么这个像一定是倒立、缩小的实像。根据凸透镜成像规律可知，只有物距大于2倍焦距时，凸透镜才成倒立、缩小的实像，故窗户应在透镜的2倍焦距以外。
13．凸透镜；f＜v＜2f； 倒立
【提示】摄像机镜头相当于一个凸透镜，成像原理是当物距u＞2f时，凸透镜成倒立、缩小的实像，像距v的范围是f＜v＜2f，题中镜头到感光元件的距离即为像距。
14．a；乙
【提示】平行于主光轴的光线经凸透镜折射后会聚在主光轴上一点，这点是凸透镜的焦点，所以a点是凸透镜的焦点。
在江边大堤上用数码相机拍摄下了安庆长江大桥美丽的夜景，增大镜头的焦距，物距相对变小，像变大，所以拍摄乙图时，镜头的焦距调大了。
15．远视；凸
【提示】根据图片信息可得，晶状体将光线会聚在视网膜之后，所以是远视眼。应当佩戴会聚透镜，将会聚点移至视网膜上，即凸透镜。
三、作图题
16．如图2-4所示。

图2 图3


图4
【提示】（1）过入射点O作垂直于界面的法线，根据入射角等于反射角画出反射光线；根据折射角小于入射角画出折射光线。
（2）先将两条反射光线反向延长交于一点，即为发光点的像点S′；再作出像点S′关于平面镜的对称点，就是发光点S的位置。从发光点S到反射点画出两条入射光线。
（3）通过焦点的光线经凸透镜折射后将平行于主光轴；平行于主光轴的光线经凸透镜折射后将过焦点；延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；过光心的光线经凹透镜折射后传播方向不改变。　
四、实验题
17．（1）一定垂直（2）同一；存在；在硬纸板附近点蚊香，造烟雾（或撒粉笔灰等）
【提示】（1）要使入射光线和其反射光线的径迹同时在纸板上出现，则法线必须与平面镜垂直，并且反射光线、入射光线和法线必须在同一平面内，因此纸板与平面镜的位置关系必垂直。
（2）根据光的反射定律：在反射现象中，反射光线、入射光线分居法线两侧；反射光线、入射光线和法线在同一平面内。
所以把纸板F向前或向后折叠，则在纸板F上都不能看到反射光线，说明反射光线、与入射光线和法线应在同一平面内。
此时，反射光仍是存在的，可以在硬纸板附近点蚊香，造烟雾（或撒粉笔灰等）的方法，将在雾气中看到反射光路。
18．（1）像与物的大小；等效替代法；（2）反射；折射（3）较暗（4）A；玻璃板没有竖直放置（5）暗；C
【提示】（1）选取两段完全相同的蜡烛的目的是比较像与物的大小关系；一支大小和点燃蜡烛相同的蜡烛在玻璃板后面移动，当移动到B处时，可以看到它跟像完全重合，即用蜡烛B来替代蜡烛A的像，这里应用了等效替代法。
（2）在实验过程中小丽在A侧观察到A的像是平面镜成像，属于光的反射现象，透过玻璃板看到蜡烛B是光的折射现象。
（3）在比较明亮的环境中，很多物体都在射出光线，干扰人的视线，在较黑暗的环境中，蜡烛是最亮的，蜡烛射向平面镜的光线最多，反射光线最多，进入人眼的光线最多，感觉蜡烛的像最亮。所以最比较黑暗的环境中进行实验。
（4）实验时要同时观察蜡烛A的像和代替蜡烛A的蜡烛B，只能在蜡烛A的一侧观察。实验时，蜡烛B和蜡烛A的像不能完全重合时，可能是透明玻璃板没有竖直放置（玻璃板没有垂直于水平面）。
（5）光线射到玻璃上，要发生反射和折射。玻璃有两个表面，前表面直接反射，较亮，所以其中距离观察者较近的像较亮，距离观察者较远的像较暗；
反射是光线到达玻璃板后有一部分被反射到你的眼睛，所以看到1次反射，2次折射是光到了玻璃板后还有一部分光透过玻璃板，而光从空气进入玻璃板后会折射，这是第一次，然后又要从玻璃板另一侧出来，又一次折射，所以1次反射，2次折射。　
19．（1）小于；逐渐变大 （2）倒立、放大 （3）远离；凸透镜
五、综合能力题
20.（1）折射光线消失（2）光斑消失（3）不会；光从空气斜射入水中时，折射角始终小于入射角。
【提示】（1）光从水中射向空气时，折射角大于入射角，当入射角逐渐增大时，折射角也逐渐增大。那么，当入射角增大到某一值时，可能会发现折射光线消失。
（2）据（1）的猜想可知，若猜想正确，即该实验过程中逐渐增大激光笔射向水面的入射角的角度，当增大到某一角度时，光斑会消失。
（3）据上面的规律不难看出，由于光从水中斜射向空气时，折射角大于入射角，所以当折射角增大到某种程度后，折射光线会消失；而光线从空气斜射向水中时，折射角小于入射角，所以不会出现上述现象。
21．（1）粗糙 （2）倒立、缩小的实 （3）后 （4）下；变小
22．（1）焦距；凸起 （2）凹；凸 （3）C



甲 乙
