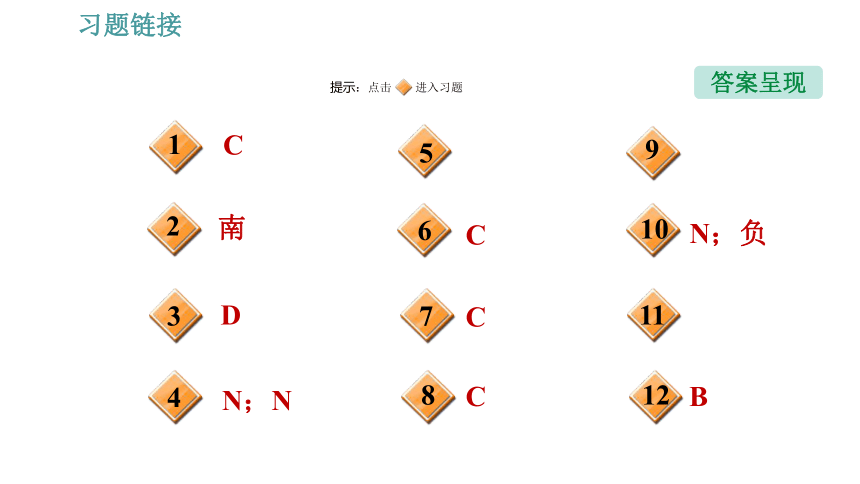

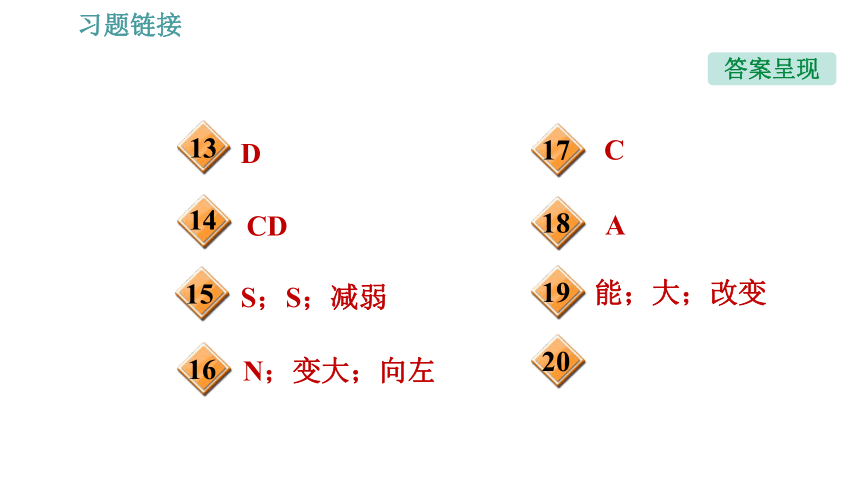

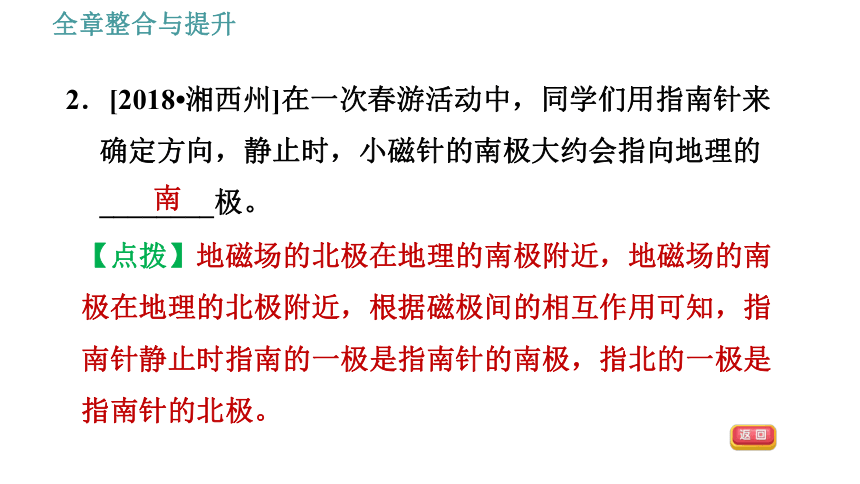

课件24张PPT。第十七章 从指南针到磁浮列车 HK版 九年级下全章整合与提升C南DC123456习题链接答案呈现N;NC7B1112N;负 1089CCD141513D答案呈现习题链接1617181920CA能;大;改变N;变大;向左S;S;减弱C全章整合与提升2.[2018?湘西州]在一次春游活动中,同学们用指南针来确定方向,静止时,小磁针的南极大约会指向地理的________极。全章整合与提升南【点拨】地磁场的北极在地理的南极附近,地磁场的南极在地理的北极附近,根据磁极间的相互作用可知,指南针静止时指南的一极是指南针的南极,指北的一极是指南针的北极。全章整合与提升DN全章整合与提升N解:如图所示。全章整合与提升C全章整合与提升7.[2018?益阳]如图所示,在通电螺线管附近放一小磁针,静止后小磁针指向正确的是(黑色一端表示小磁针的N极)
(  )全章整合与提升C全章整合与提升C9.[2018?济宁]如图所示的是小易设计的一个新指南针,其中的两处错误是:
(1)______________________________;
(2)_______________________________。全章整合与提升使用交流电使用铁盘盛水10.[2018?株洲]下图为一种电磁仪表的部分装置,闭合开关后,磁铁 N 极向上转动(箭头所示),则通电线圈上端为______(填“S”或“N”)极,电池右端为________(填“正”或“负”)极。全章整合与提升N负11.[2018?南充]如图所示,根据通电螺线管的S、N极,判断并标出电源“+”“-”极和静止的小磁针的
S、N极。全章整合与提升解:如图所示。B全章整合与提升D全章整合与提升全章整合与提升全章整合与提升【点拨】根据安培定则可知,F端为螺线管的S极,故A错误;R的滑片左移时,电阻减小,根据欧姆定律可知,电流变大,螺线管磁性增强,故B错误;电动机启动说明衔铁向下移动,这是螺线管产生磁性而出现的结果,故C正确;由图可知,螺线管的电路中电源只有一组电池,电动机的电源是两组电池,故螺线管两端电压小于电动机两端电压,故D正确。【答案】CD全章整合与提升SS减弱16.[2018?广东]如图所示,条形磁铁放在水平木桌上,电磁铁右端固定并与条形磁铁在同一水平面上。闭合开关S,当滑动变阻器的滑片P逐渐向右移动时,条形磁铁仍保持静止,此时电磁铁的左端为________极,条形磁铁受到的摩擦力________(填“变大”“变小”或“不变”),方向水平________
(填“向左”或“向右”)。全章整合与提升N变大向左C全章整合与提升A全章整合与提升19.[2018?徐州]如图所示的直流电动机模型,把线圈两端导线的漆按图中方法刮去,通电后线圈能否连续转动?________。如果通过线圈的电流变大,线圈的转动速度将变________。如果改变线圈中的电流方向,线圈的转动方向将________。能全章整合与提升大改变20.[2018·泰州]如图所示,导体棒AB放在处于
蹄形磁体磁场中的水平金属轨道上。
(1)接通电源,这时会看到导体AB
运动起来,这表明_______________有力的作用。
(2)保持磁场方向不变,改变导体AB中的电流方向,导体AB的运动方向________(填“不变”或“改变”)。
(3)通电后导体AB运动的过程,是把________能转化为 ________能的过程。磁场对通电导体全章整合与提升改变电机械
