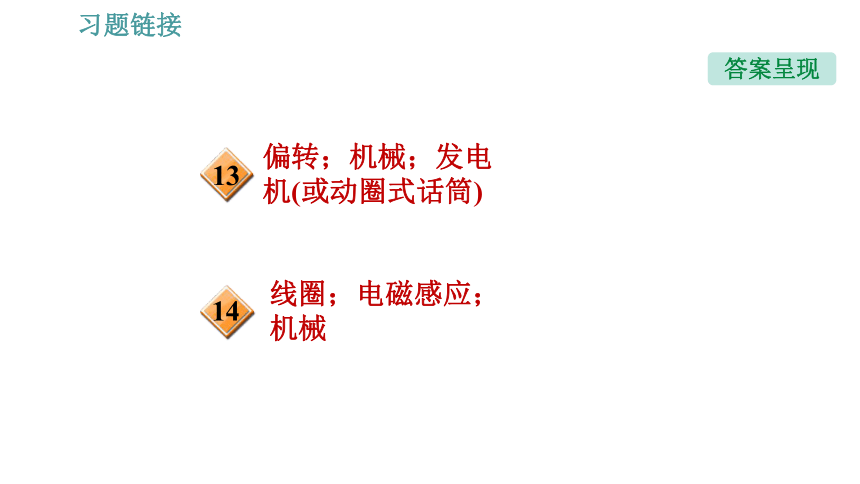

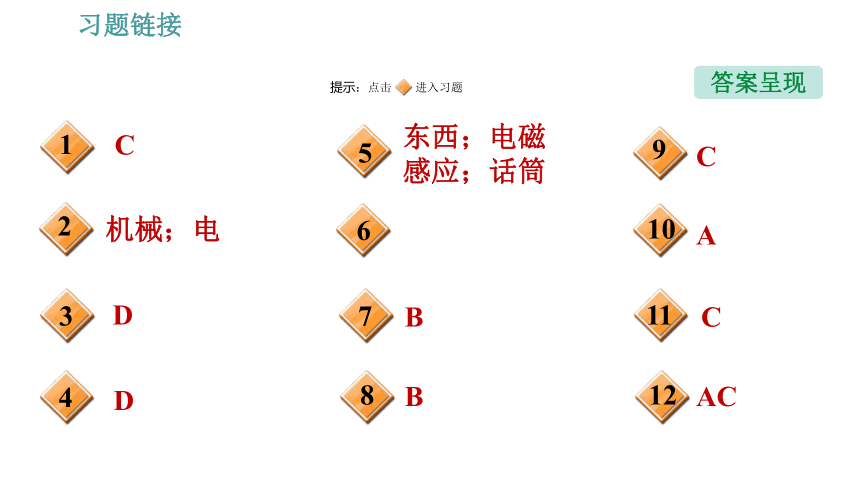

课件21张PPT。第十八章 电能从哪里来 HK版 九年级下全章整合与提升C机械；电D东西；电磁感应；话筒123456习题链接提示：点击 进入习题答案呈现DB7CAC1112A1089BC线圈；电磁感应；机械1413偏转；机械；发电机(或动圈式话筒)　答案呈现习题链接1．核电站发电流程如图所示，在核电站的发电过程中，下列所述能量转化顺序正确的是(　　)
A．核能→化学能→内能→电能
B．核能→化学能→机械能→电能
C．核能→内能→机械能→电能

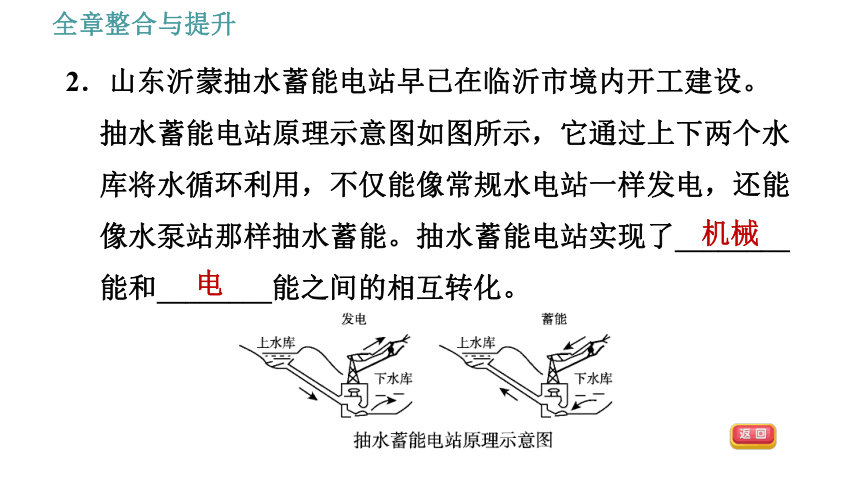

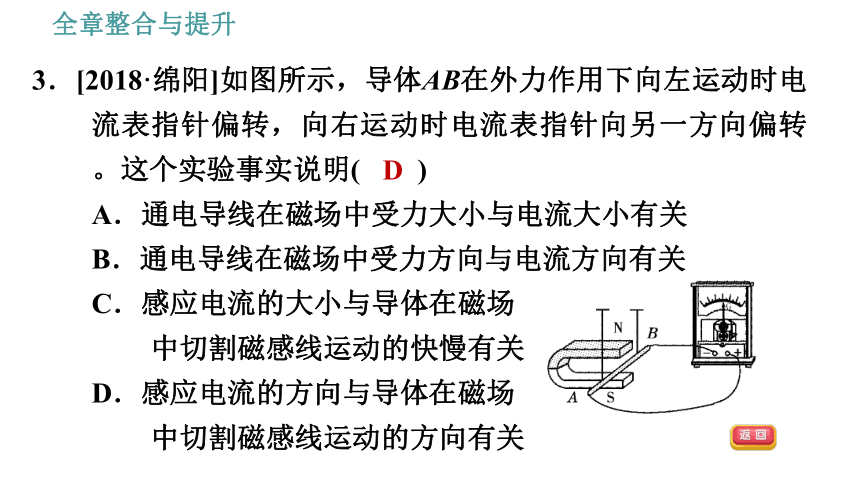

D．核能→机械能→内能→电能C全章整合与提升2．山东沂蒙抽水蓄能电站早已在临沂市境内开工建设。抽水蓄能电站原理示意图如图所示，它通过上下两个水库将水循环利用，不仅能像常规水电站一样发电，还能像水泵站那样抽水蓄能。抽水蓄能电站实现了________能和________能之间的相互转化。全章整合与提升机械电3．[2018·绵阳]如图所示，导体AB在外力作用下向左运动时电流表指针偏转，向右运动时电流表指针向另一方向偏转。这个实验事实说明(　　)
A．通电导线在磁场中受力大小与电流大小有关
B．通电导线在磁场中受力方向与电流方向有关
C．感应电流的大小与导体在磁场
中切割磁感线运动的快慢有关
D．感应电流的方向与导体在磁场

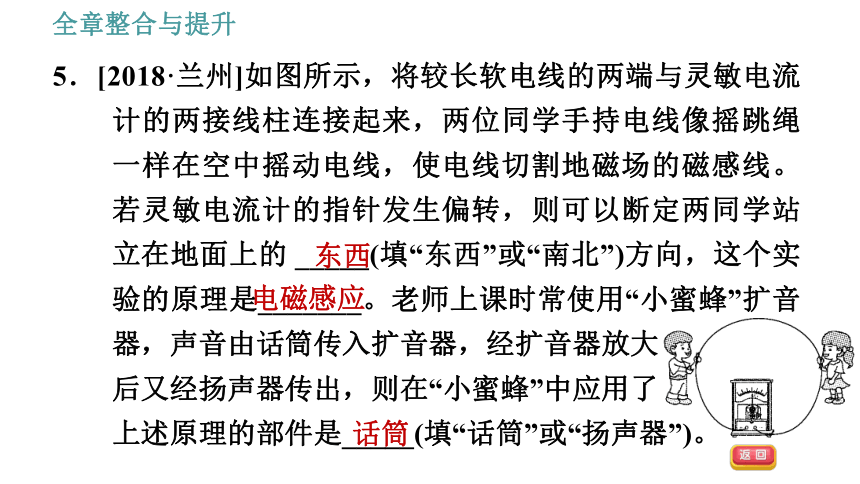

中切割磁感线运动的方向有关全章整合与提升D4．[2018·乐山]图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分。它在磁场中按箭头方向运动时，能够产生感应电流的是(　　)D全章整合与提升5．[2018·兰州]如图所示，将较长软电线的两端与灵敏电流计的两接线柱连接起来，两位同学手持电线像摇跳绳一样在空中摇动电线，使电线切割地磁场的磁感线。若灵敏电流计的指针发生偏转，则可以断定两同学站立在地面上的 _____(填“东西”或“南北”)方向，这个实验的原理是_______。老师上课时常使用“小蜜蜂”扩音器，声音由话筒传入扩音器，经扩音器放大
后又经扬声器传出，则在“小蜜蜂”中应用了
上述原理的部件是_____(填“话筒”或“扬声器”)。东西全章整合与提升电磁感应话筒6．[2018·河南]小明利用如图所示的实验装置探究“导体在磁场中运动时产生感应电流的条件”。
(1)磁铁不动，闭合开关，导体棒沿________(填“上下”或“左右”)方向运动时，电流表指针会发生偏转。
(2)导体棒不动，闭合开关，磁铁上下
运动，电流表指针________(填
“会”或“不会”)发生偏转。左右全章整合与提升不会(3)断开开关，无论磁铁如何放置、导体棒怎样运动，电流表指针都不发生偏转。
由此小明得出结论：闭合电路的一部分导体在磁场中做______________运动时，电路中就产生感应电流。
(4)小明进一步猜想，感应电流的大小可能与导体运动速度和磁场强弱有关。为了探究感应电流的大小与磁场强弱是否有关，他应进行的操作是_______________________
_______________________________________。切割磁感线全章整合与提升保持导体棒运动快慢相同，
改变磁场强弱，观察电流表指针的偏转角度7．[2018?佳木斯]下面四幅图中利用电磁感应现象工作的是(　　)全章整合与提升B8．[2018·温州]如图所示的小制作中，装置A中有磁铁和可转动的线圈。当有风吹向风扇时扇叶转动，引起灯泡发光。装置A的工作原理是(　　)
A．通电线圈周围存在磁场　　　
B．电磁感应
C．通电线圈能在磁场中转动　　
D．磁极间相互作用全章整合与提升全章整合与提升【点拨】装置A中有磁铁和可转动的线圈，当有风吹向风扇时扇叶转动，相当于线圈在磁场中转动切割磁感线，会产生感应电流，引起灯泡发光，这是利用电磁感应原理工作的，故B正确。【答案】 B9．[2018?遂宁]KTV丰富了人们的业余文化生活，唱歌时用的麦克风(动圈式话筒)如图所示，它的工作原理是：对着话筒说话时，话筒将声音转变为随声音变化的电流，然后经扬声器(喇叭)还原为声音。麦克风工作原理与下列装置的工作原理相同的是(　　)全章整合与提升C10．[2018·咸宁]关于图甲、乙所示的实验，下列说法正确的是(　　)
A．甲实验的原理与动圈式话筒的工作原理相同
B．甲实验的过程中，电能转化为机械能
C．乙实验的原理与发电机的工作原理相同
D．乙实验的过程中，
机械能转化为电能全章整合与提升A11．[2018?聊城]手机无线充电方便了人们的生活，其中电磁感应无线充电是应用最多的无线充电方案。如图所示，它的原理是送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端。下列选项中和受电线圈工作原理相同的是(　　)
A．扬声器 B．电磁继电器
C．动圈式话筒 D．电动机全章整合与提升全章整合与提升【点拨】扬声器是利用通电导体在磁场中受力运动的原理工作的，故A错误；电磁继电器利用的是电流的磁效应，故B错误；动圈式话筒是利用电磁感应原理将声音信号转化为电信号的装置，故C正确；电动机利用通电导体在磁场中受力运动的原理工作，故D错误。
【答案】 C12．[2018·潍坊，多选题]如图所示，线圈转动过程中，下列说法正确的是(　　)
A．线圈的机械能转化为电能
B．通过灯泡的电流方向不变
C．通过灯泡的电流大小发生变化
D．线圈中产生电流的原理是电流磁效应全章整合与提升全章整合与提升【点拨】发电机的线圈在转动过程中，消耗机械能，产生电能，即将机械能转化为电能的过程，故A正确；由于在转动过程中，线圈切割磁感线的方向不同，感应电流的方向是变化的，故B错误；线圈在转动过程中，切割磁感线的速度不同，感应电流的大小是变化的，故C正确；线圈中产生电流的原理是电磁感应，故D错误。
【答案】 AC13．在如图所示的实验装置中，用棉线将铜棒ab悬挂于磁铁N、S极之间，铜棒的两端通过导线连接到灵敏电流计上。当铜棒向左运动时，电流计的指针________(填“偏转”或“不偏转”)。该装置可将________能转化为电能。写出用该原理制成的一种设备：______________________。偏转全章整合与提升机械发电机(或动圈式话筒)14．[2017?盐城]右图所示是小明设计的手摇电筒，其内部除灯泡、导线外只有固定的线圈和可来回运动的条形磁铁，当他沿图中箭头方向来回摇动手电筒时，灯泡发光，手摇电筒中_______相当于电源，它应用的是___________原理，将________能转化为电能。全章整合与提升【点拨】“手摇电筒”消耗了机械能产生了电能；握住它上下摇动是为了让线圈切割磁感线产生感应电流，故是利用了电磁感应原理。线圈电磁感应　机械
