2020春九年级下册物理习题课件-专训（九） 电磁作图题 沪科版（共23页ppt）

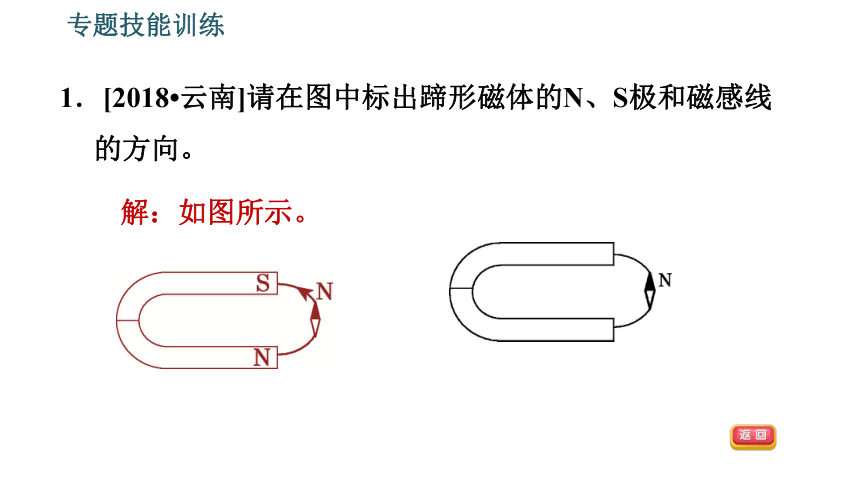

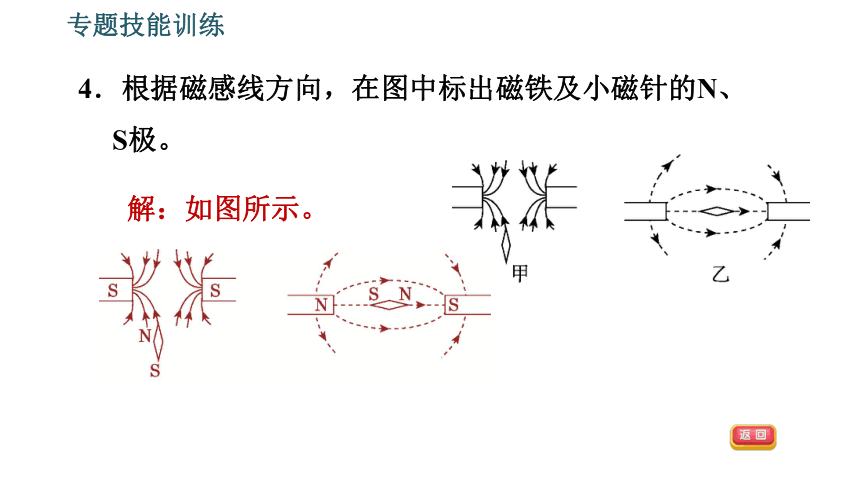

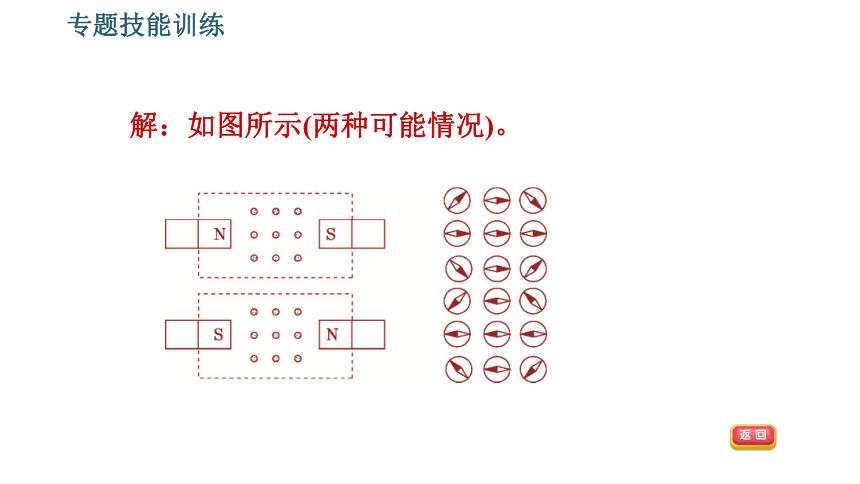

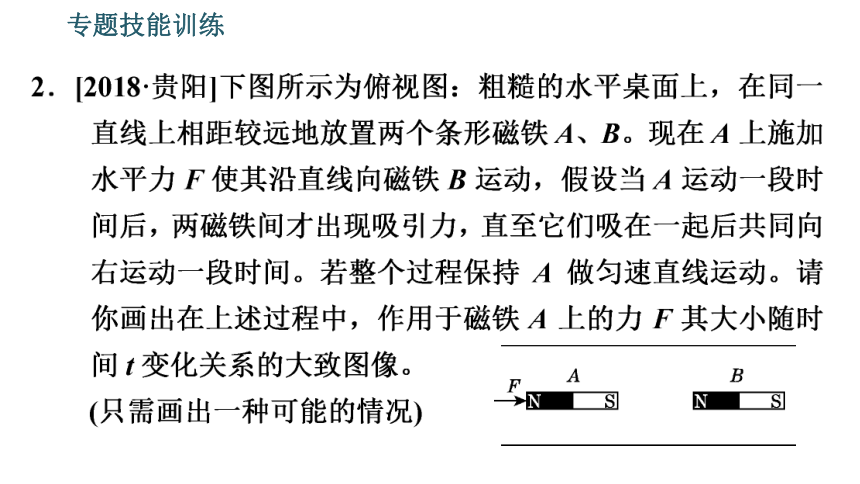

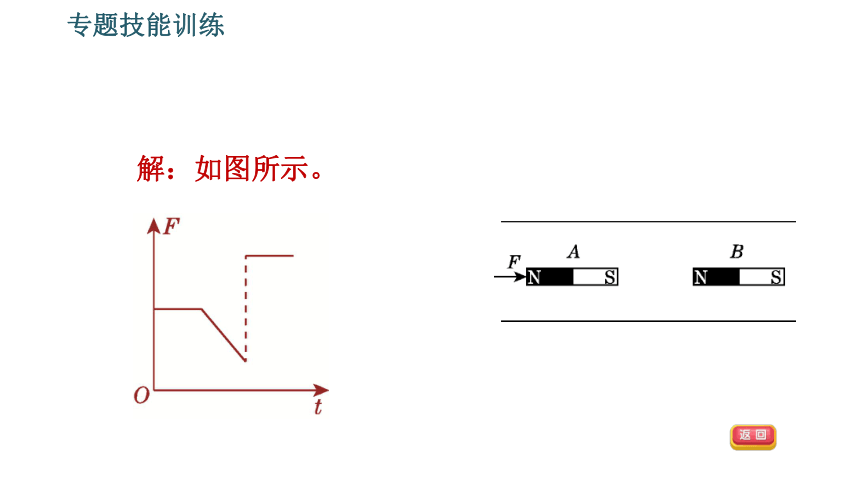

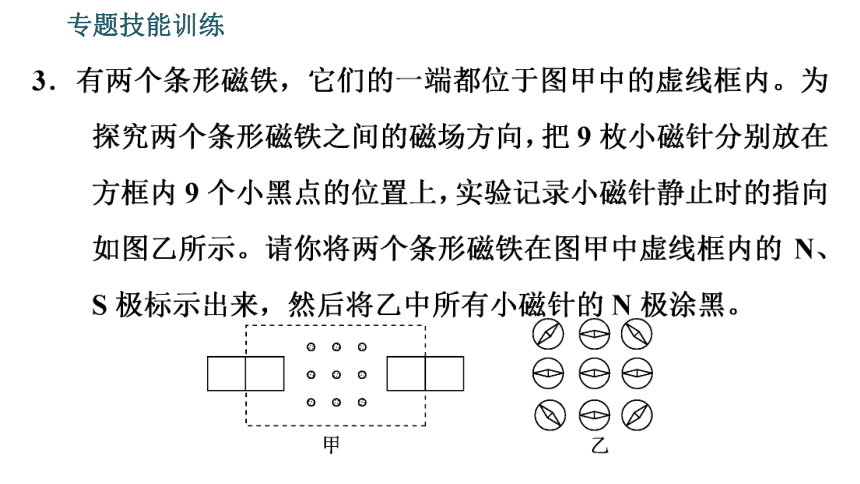

课件23张PPT。专题技能训练（九）训练　电磁作图题 HK版 九年级下12习题链接345678910习题链接111213141516171．[2018?云南]请在图中标出蹄形磁体的N、S极和磁感线的方向。解：如图所示。专题技能训练专题技能训练专题技能训练解：如图所示。专题技能训练专题技能训练解：如图所示(两种可能情况)。4．根据磁感线方向，在图中标出磁铁及小磁针的N、S极。专题技能训练解：如图所示。5．请在图中标出地磁场的磁感线方向。专题技能训练解：如图所示。【点拨】地磁N极在地理南极附近，地磁S极在地理北极附近。6．图中小磁针静止在地球赤道正上方，请标出此时小磁针的N、S极。专题技能训练解：如图所示。7．如图所示，条形磁体(阴影端为N极)挂在弹簧下，现处于通电螺线管左端上方附近。在将磁体平移到通电螺线管右端的过程中，观察到弹簧的长度逐渐变短。根据以上信息，标出通电螺线管两端的磁极，并在螺线管上标出绕线中的电流方向。专题技能训练解：如图所示。8．[2018?昆明]闭合开关，小磁针静止后的指向如图所示，请标出螺线管的S极和电源的正极。专题技能训练解：如图所示。专题技能训练解：如图所示。专题技能训练解：如图所示。11．如图所示，小磁针静止在通电螺线管内部，其中N、S极的指向已标明，试在图中画出螺线管的绕法，并标明螺线管的N、S极。专题技能训练解：如图所示。12．请你根据通电螺线管的极性，在图中用“＋”“－”标出电源的正负极。专题技能训练解：如图所示。13．如图所示的通电螺线管电路中，电流表的示数正常，请标出通电螺线管的N、S极。专题技能训练解：如图所示。14．闭合开关后，在通电螺线管和条形磁铁的共同作用下，小磁针指向如图，请标出电源的“＋”极、小磁针和条形磁铁的N极。专题技能训练解：如图所示。专题技能训练解：如图所示。专题技能训练解：如图所示。专题技能训练专题技能训练解：如图所示。
工作过程：悬挂重物G，
当G＝150 N时，
PM接触，衔铁吸下，铃响；
当G＜150 N时，绿灯亮。
