3.6 电能 同步练习（解析版）

九年级上册3.6 电能
一、基础题
1.下列用电器主要利用电流热效应工作的是（?? ）
A.?电饭煲 ???????????????????????????????????B.?电视机 C.?洗衣机 ?????????????????????????????????????????D.?油烟 2-1-c-n-j-y
2.小明利用电能表测量某一家用电器的电功率。当电路中只有这一个用电器连续工作时，测得在1h内，消耗的电能为1.2kWh，那么这个用电器是（?? ） 【来源：21cnj*y.co*m】21教育网
A.?电冰箱?????????????????????????B.?普通白炽灯?????????????????????????C.?彩色电视机?????????????????????????D.?挂壁式空调
3.下列用电器在正常工作时，消耗的电功率最大的是（?? ）
A.?手机 ?????????????????????????????????????????????????????????B.?液晶电视机 C.?电热水壶 ?????????????????????????????????????????D.?家用洗衣机 21教育名师原创作品
4.小明想利用电能表测出家中微波炉的电功率。他观察到电能表上标有1600imp/kw·h（imp的含义是闪烁次数），当电路中只有微波炉工作时，测出1分钟内指示灯闪烁32 次，1分钟内微波炉耗电________焦耳，它的电功率为________W。 21·cn·jy·com
5.手机是我们最常用的通讯工具，手机使用的是可充电电池，给电池充电过程是将电能转化为________能。电池上标有“电压”和“容量”两个重要参数，容量的单位通常为“毫安时”（符号 mA·h ）。某手机充电电池铭牌所示：电压 3.6V、容量 1500mA·h ，这种电池一次充电最多可储存的能量为________J。
6.小刚早上8：00出门前查看了他家的电能表示数如图甲所示，然后关闭家中其他用电器，只让电冰箱工作。下午18：00回家后再次查看电能表，显示的数字如图乙所示。则小刚家的电冰箱在这段时间内消耗的电能为________kW·h，电冰箱的实际电功率为________W。 www-2-1-cnjy-com
?
7.以下是某研究性学习小组利用“220V 60W”的L1灯泡和“220V 15W”的L2灯泡所设计的四个电路图。当把它们分别接入同一家庭电路中时，电路消耗的总功率最大的是（?? ）
A.??????B.??????C.??????D.?
8.小明家电冰箱铭牌如下表，小明控制只有冰箱正常工作的情况下，观察冰箱从启动到停止工作用了6min。电能表转盘转了18圈。该冰箱启动1次耗电________J；工作电流是________A。一天启动________次，实际工作________h。每消耗1度电，电能表转盘转________圈。 21*cnjy*com
耗电量
0.72kWh/24h
额定电压
220V
冷冻量
4kg
输入功率
120W
制冷剂
R600a
气候类型
NST
二、中档题
9.如图所示。电源电压保持不变。开关s闭合后。灯L1、L2都能正常工作，甲、乙两个电表的示数之比是4：5，此时灯L1、L2的电功率之比是（?? ） 21·世纪*教育网ww.21-cn-jy.com
A.?4：5????????????????????????????????????B.?4：1???????????????????????????????????
?C.?1：4????????????????????????????????????D.?5：4
10.如图所示，在四个相同水槽中盛有质量和温度都相同的纯水，现将阻值为R1、R2的电阻丝（R1A.?????????????????????????????????????????B.?C.???????????????????????????????????????????D.?【出处：21教育名师】

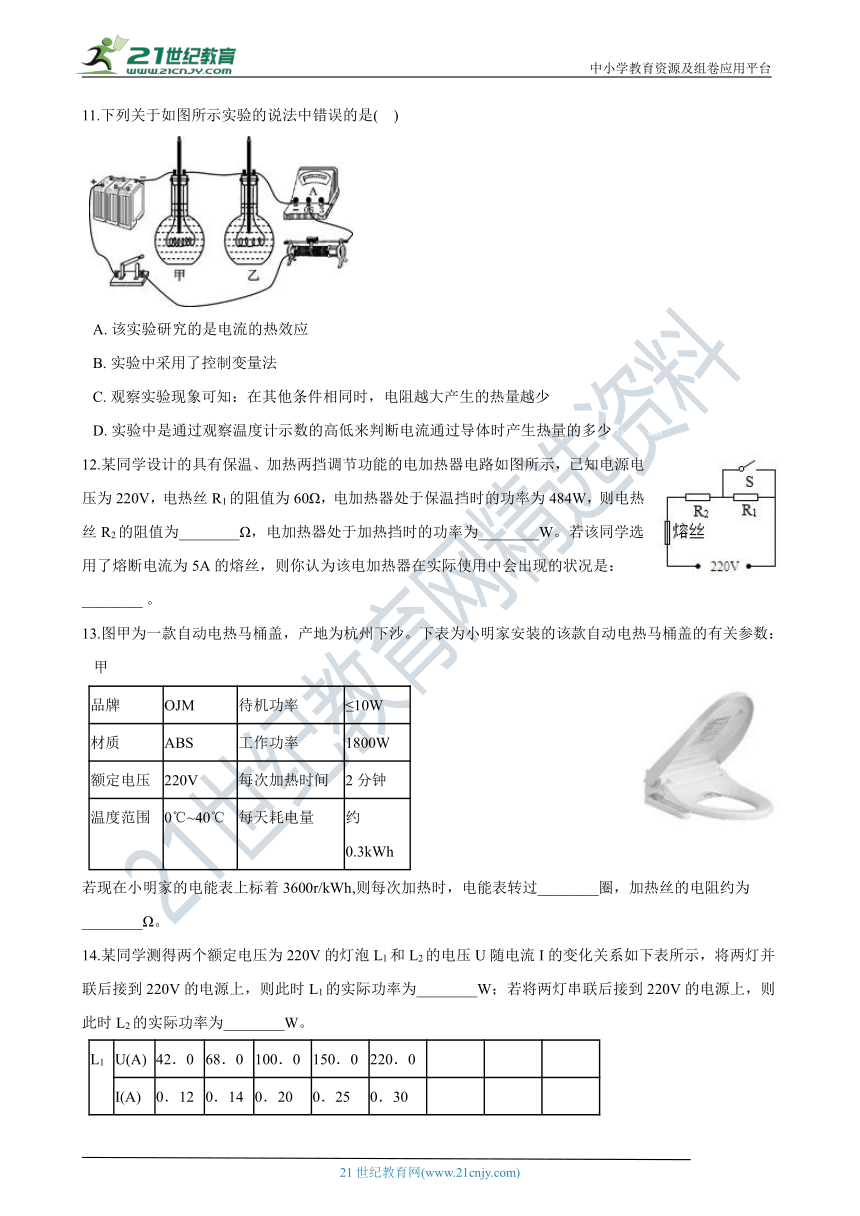

11.下列关于如图所示实验的说法中错误的是(?? )

A.?该实验研究的是电流的热效应B.?实验中采用了控制变量法C.?观察实验现象可知：在其他条件相同时，电阻越大产生的热量越少D.?实验中是通过观察温度计示数的高低来判断电流通过导体时产生热量的多少21·cn·jy·com
12.某同学设计的具有保温、加热两挡调节功能的电加热器电路如图所示，已知电源电压为220V，电热丝R1的阻值为60Ω，电加热器处于保温挡时的功率为484W，则电热丝R2的阻值为________Ω，电加热器处于加热挡时的功率为________W。若该同学选用了熔断电流为5A的熔丝，则你认为该电加热器在实际使用中会出现的状况是：________?。 21cnjy.com
13.图甲为一款自动电热马桶盖，产地为杭州下沙。下表为小明家安装的该款自动电热马桶盖的有关参数：
? 甲
品牌
OJM
待机功率
≤10W
材质
ABS
工作功率
1800W
额定电压
220V
每次加热时间
2分钟
温度范围
0℃~40℃
每天耗电量
约0.3kWh
若现在小明家的电能表上标着3600r/kWh,则每次加热时，电能表转过________圈，加热丝的电阻约为________Ω。2·1·c·n·j·y
14.某同学测得两个额定电压为220V的灯泡L1和L2的电压U随电流I的变化关系如下表所示，将两灯并联后接到220V的电源上，则此时L1的实际功率为________W；若将两灯串联后接到220V的电源上，则此时L2的实际功率为________W。 【来源：21·世纪·教育·网】
L1
U(A)
42．0
68．0
100．0
150．0
220．0
I(A)
0．12
0．14
0．20
0．25
0．30
L2
U(A)
21．0
39．0
51．0
70．0
92．0
120．0
150．0
220．0
I(A)
0．11
0．15
0．20
0．25
0．31
0．36
0．40
0．45

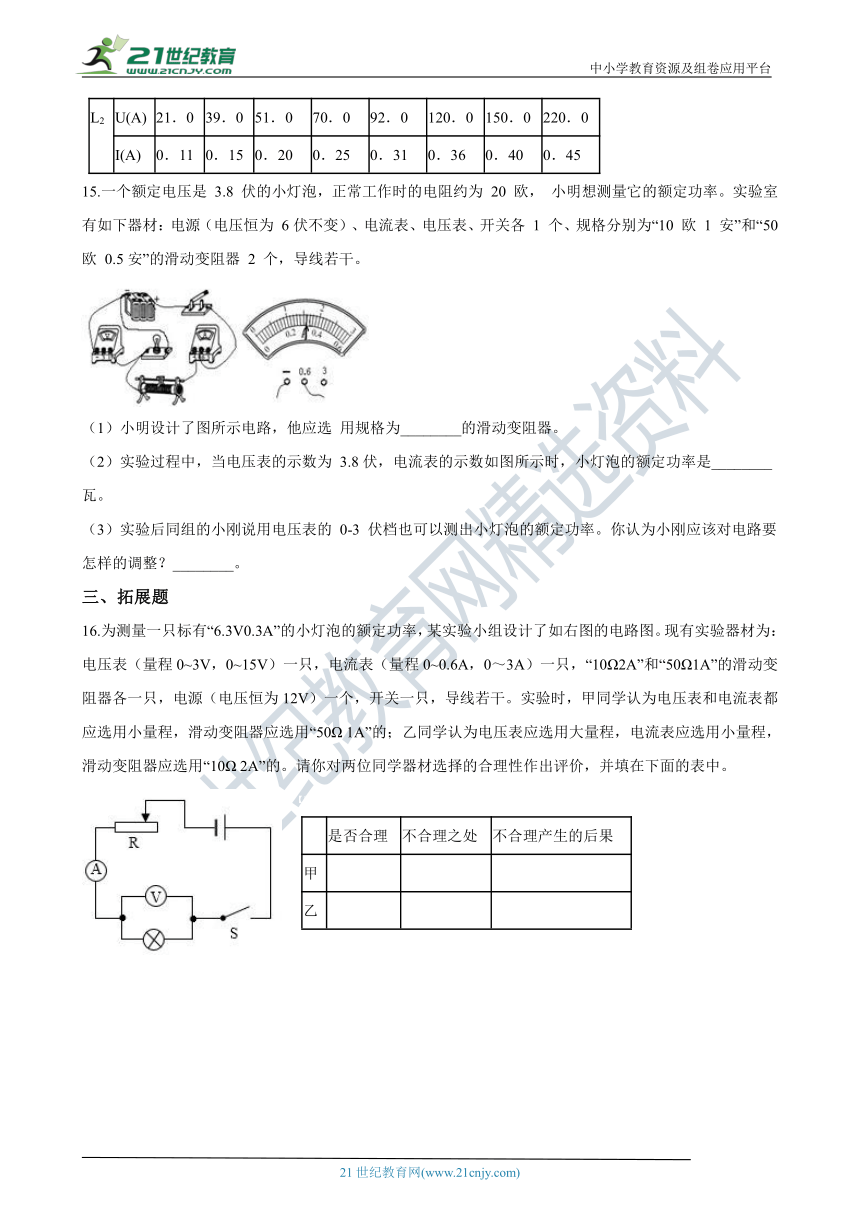

15.一个额定电压是 3.8 伏的小灯泡，正常工作时的电阻约为 20 欧， 小明想测量它的额定功率。实验室有如下器材：电源（电压恒为 6伏不变）、电流表、电压表、开关各 1 个、规格分别为“10 欧 1 安”和“50 欧 0.5安”的滑动变阻器 2 个，导线若干。 21世纪21世纪教育网有21·世纪*教育网
（1）小明设计了图所示电路，他应选 用规格为________的滑动变阻器。
（2）实验过程中，当电压表的示数为 3.8伏，电流表的示数如图所示时，小灯泡的额定功率是________瓦。 21世纪教育网21-cn-jy.com2-1-c-n-j-y
（3）实验后同组的小刚说用电压表的 0-3 伏档也可以测出小灯泡的额定功率。你认为小刚应该对电路要怎样的调整？________。 2·1·c·n·j·y【来源：21cnj*y.co*m】
三、拓展题
16.为测量一只标有“6.3V0.3A”的小灯泡的额定功率，某实验小组设计了如右图的电路图。现有实验器材为：电压表（量程0~3V，0~15V）一只，电流表（量程0~0.6A，0～3A）一只，“10Ω2A”和“50Ω1A”的滑动变阻器各一只，电源（电压恒为12V）一个，开关一只，导线若干。实验时，甲同学认为电压表和电流表都应选用小量程，滑动变阻器应选用“50Ω 1A”的；乙同学认为电压表应选用大量程，电流表应选用小量程，滑动变阻器应选用“10Ω 2A”的。请你对两位同学器材选择的合理性作出评价，并填在下面的表中。【版权所有：21教育】【出处：21教育名师】
是否合理
不合理之处
不合理产生的后果
甲
乙

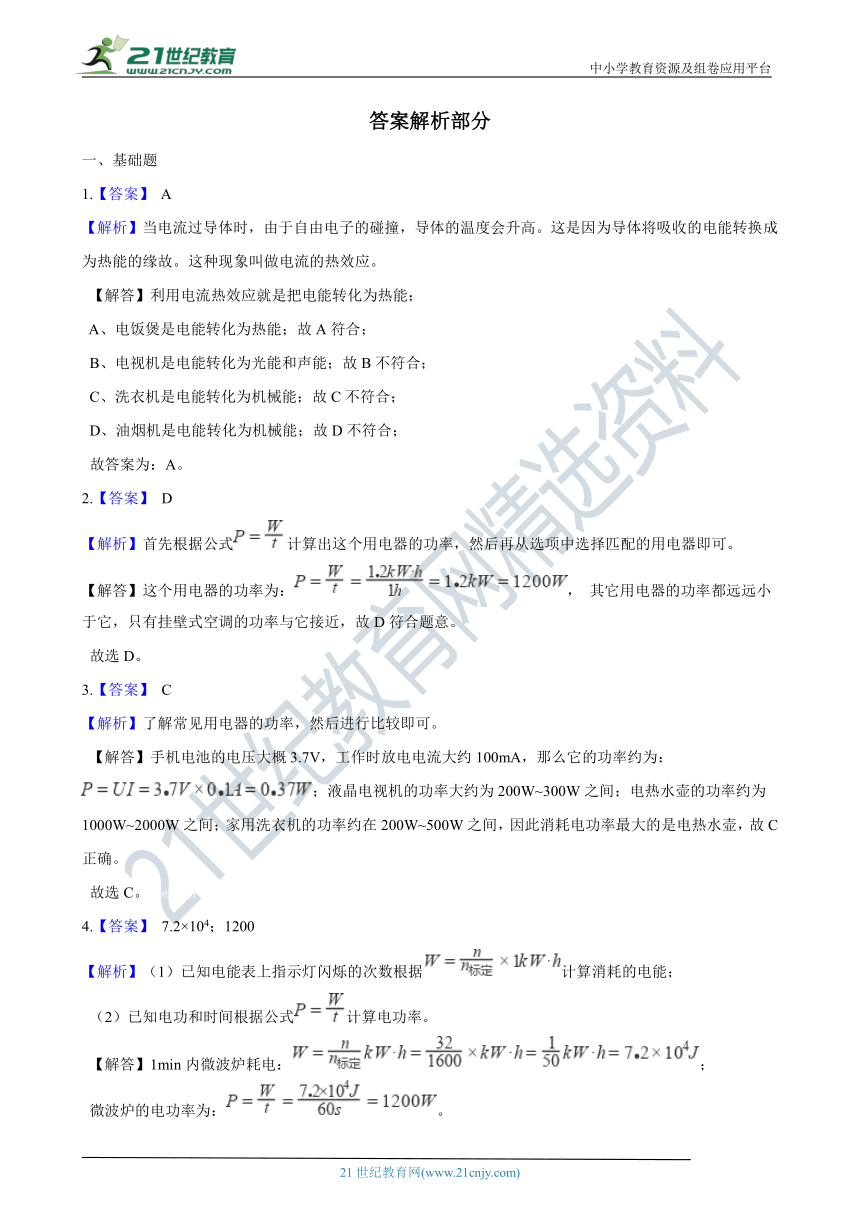

答案解析部分
一、基础题
1.【答案】 A
【解析】当电流过导体时，由于自由电子的碰撞，导体的温度会升高。这是因为导体将吸收的电能转换成为热能的缘故。这种现象叫做电流的热效应。 【解答】利用电流热效应就是把电能转化为热能； A、电饭煲是电能转化为热能；故A符合； B、电视机是电能转化为光能和声能；故B不符合； C、洗衣机是电能转化为机械能；故C不符合； D、油烟机是电能转化为机械能；故D不符合； 故答案为：A。21cnjy.com【版权所有：21教育】
2.【答案】 D
【解析】首先根据公式计算出这个用电器的功率，然后再从选项中选择匹配的用电器即可。
【解答】这个用电器的功率为：， 其它用电器的功率都远远小于它，只有挂壁式空调的功率与它接近，故D符合题意。 故选D。www-2-1-cnjy-com21教育名师原创作品
3.【答案】 C
【解析】了解常见用电器的功率，然后进行比较即可。 【解答】手机电池的电压大概3.7V，工作时放电电流大约100mA，那么它的功率约为：；液晶电视机的功率大约为200W~300W之间；电热水壶的功率约为1000W~2000W之间；家用洗衣机的功率约在200W~500W之间，因此消耗电功率最大的是电热水壶，故C正确。 故选C。21教育网21*cnjy*com
4.【答案】 7.2×104；1200
【解析】（1）已知电能表上指示灯闪烁的次数根据计算消耗的电能； （2）已知电功和时间根据公式计算电功率。 【解答】1min内微波炉耗电：； 微波炉的电功率为：。 故答案为：；120021*cnjy*com
5.【答案】 化学；19440
【解析】（1）蓄电池充电的过程将电能转化为化学能，放电的过程将化学能转化为电能； （2）已知电压、电流和时间根据公式计算电池的能量。 21*cnjy*com
【解答】手机是我们最常用的通讯工具，手机使用的是可充电电池，给电池充电过程是将电能转化为化学能。 这种电池一次充电最多可储存的能量为：。 故答案为：化学；19440
6.【答案】 0.5；50
【解析】电能表是用来测量电能的仪表，又称电度表，火表，千瓦小时表，指测量各种电学量的仪表。
【解答】电能表消耗的电能是两次示数之差，即10124.1 kW·h -10123.6 kW·h =0.5 kW·h ；早上8点到下午18：00共10个小时，消耗0.5 kW·h 电能，即 故答案为：0.5；50.
7.【答案】 D
【解析】（1）并联电路的总电阻比任何一个电阻都小；串联电路的总电阻比任何一个电阻都大； （2）根据公式可知，当电压相同时，电阻越大，功率越小。
【解答】根据串联电路的电阻规律可知，当两个灯泡串联时，总电阻R串>R1 ， 且R串?>R2； 当两个灯泡并联时，总电阻R并8.【答案】 43200；0.55；60；6；1500
【解析】（1）由额定功率和通电时间，利用公式W＝Pt求出启动1次的耗电量 ; （2）由额定电压和额定功率，根据公式P＝UI求出额定电流 ; （3）由启动1次的耗电量和24h的耗电量，求出启动的次数 ； （4）由一天中的启动次数乘以启动1次的时间得出内工作的时间 ; （5）根据电冰箱启动1次表盘转动的圈数 , 求出电能表每消耗1度电，表转盘转的圈数。 【解答】冰箱启动1次的耗电量 : W＝Pt=120W×6×60s=4.32×104J； 冰箱的工作电流：； 冰箱24h的耗电量：0.72kW=0.72×3.6×106J=2.592×106J, 冰箱启动的次数：； 冰箱实际工作时间为：; 每消耗1度电 , 电能表转盘转的圈数 : 。 故答案为：4.32×104；0.55；60；6；1500。?
二、中档题
9.【答案】 C
【解析】电压表可以看作断路，电流表可以看作导线，根据此方法对甲、乙两个电表进行假设，判断灯泡的串并联关系，最后根据功率公式计算功率后作比即可。 【解答】（1）当开关S闭合后，如果乙是电流表，那么电路会发生短路，因此乙肯定是电压表；如果甲是电流表，那么灯泡L2会被短路，不能发光，因此甲也是电压表； （2）当两个灯泡串联时，甲测灯泡L2的电压U2 ， 乙测电源电源U； 因为 甲、乙两个电表的示数之比是4：5， 所以： ； 因为I2=I， 所以 ； 因为P=P1+P2 ， 所以 ， 故C正确。 故选C。
10.【答案】 D
【解析】相同的电源说明电源电压相等，不同的连接方式总电阻不同，可根据公式比较各个选项中总功率的大小关系，功率最大的水温升高最快。 【解答】A图中只有R1 ， 那么总电阻； B图中两个电阻串联，总电阻； C图中只有R2 ， 那么； D图中两个电阻并联，总电阻； 因为串联电路的总电阻比任何一个电阻都大，并联电路的总电阻比最小的电阻还小， 所以：; 根据公式可知，当电源电压不变时，PD最大，水温升高最快，故D正确。 故选D。
11.【答案】 C
【解析】（1）由于导体存在电阻，当电流通过时，导体会发热，这叫电流的热效应； （2）电流产生热量的多少，与电阻大小、电流大小和通电时间有关，研究其中一个因素对产生热量的影响时，需要保持另外两个物理量不变，即运用控制变量法； （3）根据公式Q=I2Rt可知，在电流和通电时间一定时，发热丝产生的热量与电阻成正比； （4）实验中是通过观察温度计示数的高低来判断电流通过导体时产生热量的多少。 【解答】A、该实验探究的是电流产生热量多少的影响因素，是电流的热效应，A正确，不合题意； B、电流产生热量的多少，与电阻大小、电流大小和通电时间有关，研究其中一个因素对产生热量的影响时，需要保持另外两个物理量不变，此处采用的是控制变量法，B正确，不合题意； C、由公式Q=I2Rt知：在电流和通电时间一定时，发热丝产生的热量与电阻成正比，电阻越大，产生的热量越多，C错误，符合题意； D、实验中是通过观察温度计示数的高低来判断电流通过导体时产生热量的多少，采用的是转换法，D正确，不合题意。 故答案为：C。 ?
12.【答案】 40；1210；电路中的熔丝会熔断
【解析】（1）首先根据计算串联电路的总电阻，然后根据R2=R总-R1计算电热丝的阻值； （2）加热档时只有R2工作，根据计算加热功率； （3）根据计算出加热时的电流，然后与5A的电流比较，根据比较的结果解答即可。 【解答】（1）串联电路的总电阻； 电热丝的电阻R2=R总-R1=100Ω-60Ω=40Ω； （2）加热档时只有R2工作，加热功率为：； （3）加热时电路电流为：。 因此在实际使用过程中电路中的熔丝会熔断。 故答案为：40；1210；电路中的熔丝会熔断
13.【答案】 216；26.9
【解析】（1）首先根据W=Pt计算出每次加热消耗的电能，然后根据公式计算实际消耗的电能； （2）已知功率和电压根据计算加热丝的电阻。 【解答】（1）每次加热消耗的电能为：； 根据公式得到： 那么：n=216r； 加热丝的电阻为：。 故答案为：216；26.9
14.【答案】 66；17.5
【解析】（1）从表格中找到实际电压为220V时通过灯泡L1的电流，然后根据P1=UI计算实际功率； （2）当两个灯泡串联时，通过它们的电流相等，且二者电压之和等于总电压220V，从表格中找到符合条件的两组数据，进而确定这时通过灯泡L2的实际电流，最后根据P2=U'2I'2计算实际功率。 【解答】（1）将两灯并联后接到220V的电源上，两个灯泡的电压均等于220V，此时L1的实际功率为其额定功率，根据表格数据可得L1的实际功率为P1=UI=220V×0.30A=66W； （2）若将两灯串联后接到220V的电源上，则此时需要在表格数据中找到电流相同、两个灯泡两端电压加起来等于220V的数据，即“150V 0.25A”和“70V ?0.25A”，故此时L2的实际功率为P2=U'2I'2=70V.×0.25A=17.5W。
15.【答案】 （1）50欧 0.5安（2）1.216（3）将电压表并联在变阻器两端
【解析】（1）滑动变阻器的阻值大小决定了它的调节能力。根据欧姆定律，计算出当灯泡电压是3.8V时变阻器接入电阻，以这个值为参照标准选择变阻器； （2）根据电流表读出灯泡的额定电流，根据公式P=UI计算额定功率； （3）当灯泡的电压是3.8V时，变阻器的电压是2.2V，而2.2V小于3V，可以改变电压表的连接位置。 【解答】（1）当灯泡正常发光时，通过灯泡的电流为：； 变阻器两端电压为：； 变阻器的接入电阻为：。 因此小明要选用规格为“50Ω? ?0.5A”的滑动变阻器。 （2）电流表的读数是0.32A，灯泡的额定功率为：P=UI=3.8V×0.32A=1.216W； （3）当灯泡的电压是3.8V时，变阻器的电压是2.2V，而2.2V小于3V，可以将电压表并联在变阻器两端。 故答案为：（1）“50Ω? ?0.5A”；（2）1.216；（3）将电压表并联在变阻器两端。
三、拓展题
16.【答案】
是否合理
不合理之处
不合理产生的后果
甲
否（不合理）
电压表量程太小
电压表无法指示小灯泡的额定电压（可能损坏电压表）
乙
否（不合理）
滑动变阻器阻值过小
小灯泡实际电压总是超过额定电|压（可能损坏小灯泡）
【解析】（1）在测定灯泡额定功率的实验中，电流表的量程以灯泡的额定电流为准，电压表的量程以灯泡的额定电压为准； （2）变阻器的最大阻值决定了它的调节能力，根据欧姆定律计算出灯泡正常发光时变阻器接入电路的最小阻值，然后判断选择哪个变阻器； （3）根据甲乙同学的实验方案判断他们设计的不足之处，描述不良后果。 【解答】根据灯泡的规格“6.3V 0.3A”可知，电流表的量程选小量程，电压表的量程选大量程。 当灯泡正常发光时，变阻器两端的电压是：U=U总-UL=12V-6.3V=5.7V; 变阻器接入的最小阻值为：； 因此变阻器应选择“50Ω ?1A”的。 甲：不合理，电压表的量程太小，不良结果为：电压表无法指示小灯泡的额定电压（可能损坏电压表）； 乙：不合理，变阻器阻值太小，不良结果为：小灯泡实际电压总是超过额定电压（可能损坏小灯泡）。 故答案为： 【来源：21·世纪·教育·网】21世纪教育网版权所有
?
是否合理
不合理之处
不合理产生的后果
甲
否（不合理）
电压表量程太小
电压表无法指示小灯泡的额定电压（可能损坏电压表）
乙
否（不合理）
滑动变阻器阻值过小
小灯泡实际电压总是超过额定电|压（可能损坏小灯泡）
