教科版九年级上册物理 第五单元 综合与测试 课件 (29张PPT)

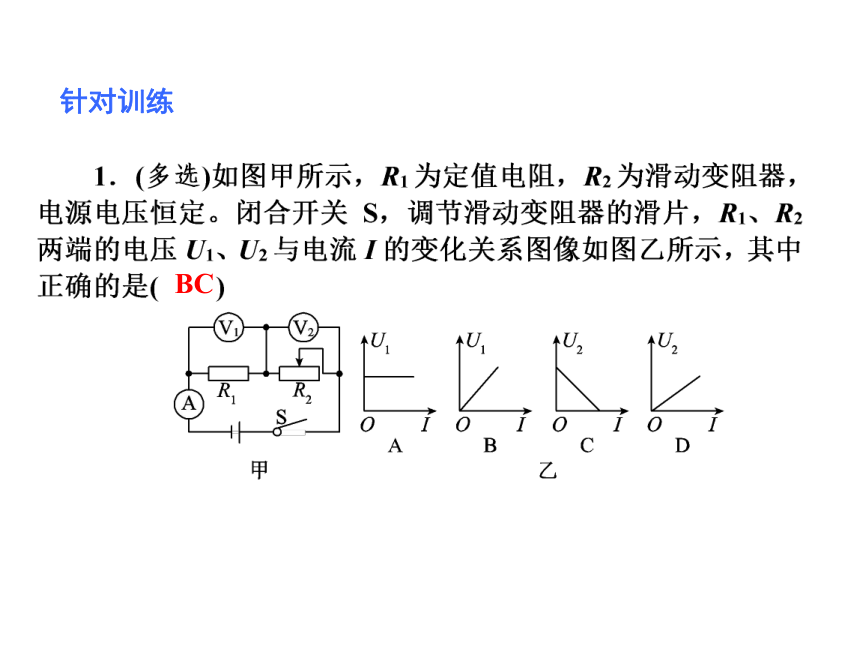

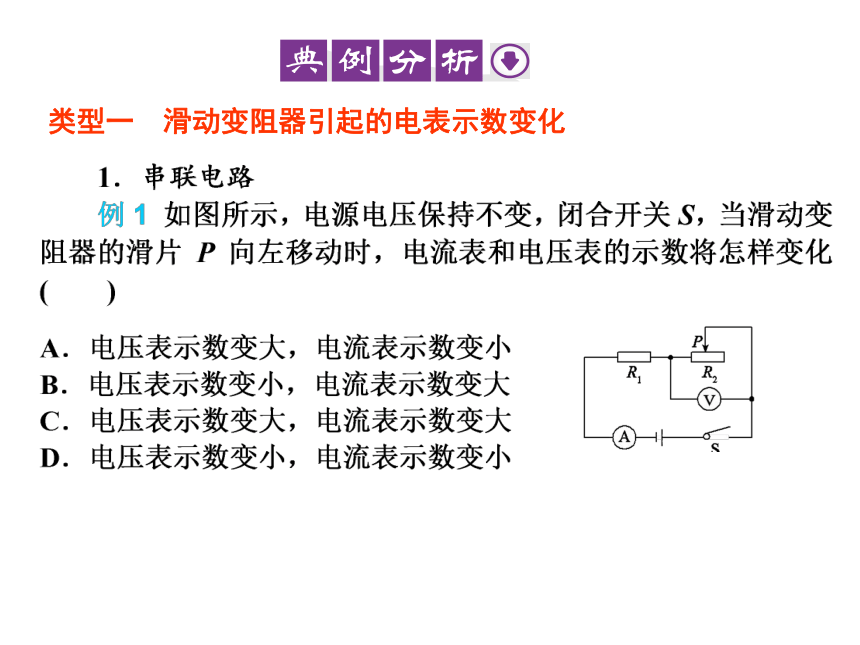

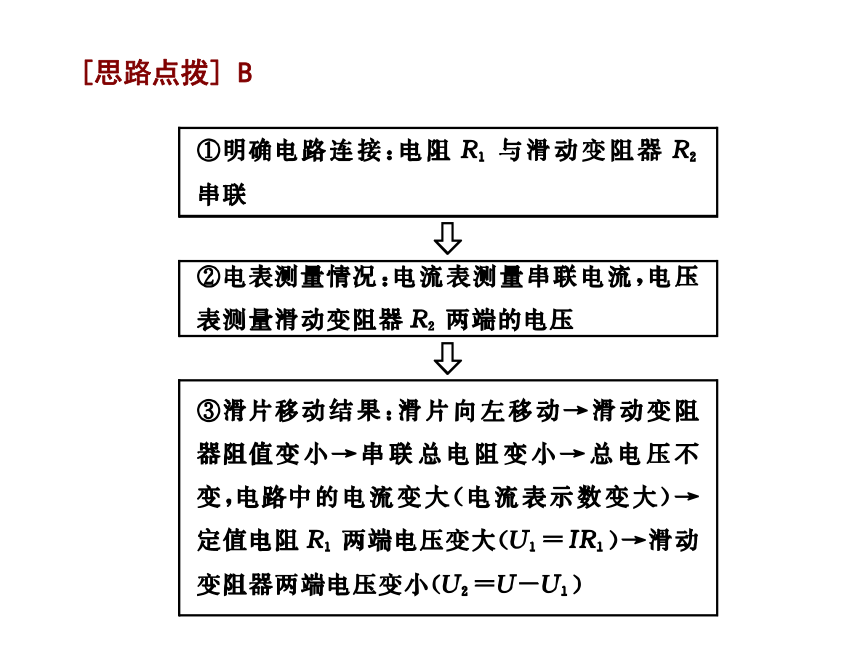

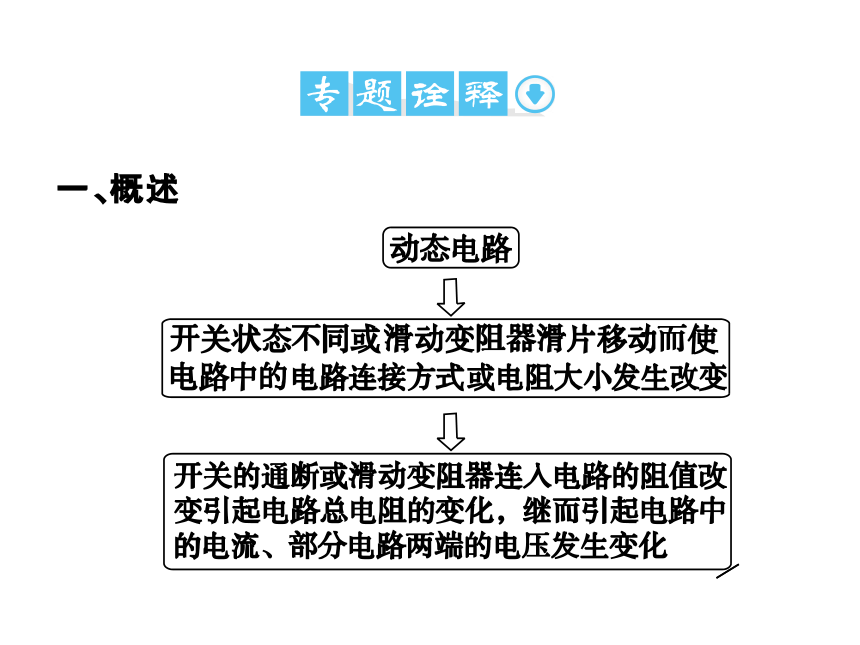

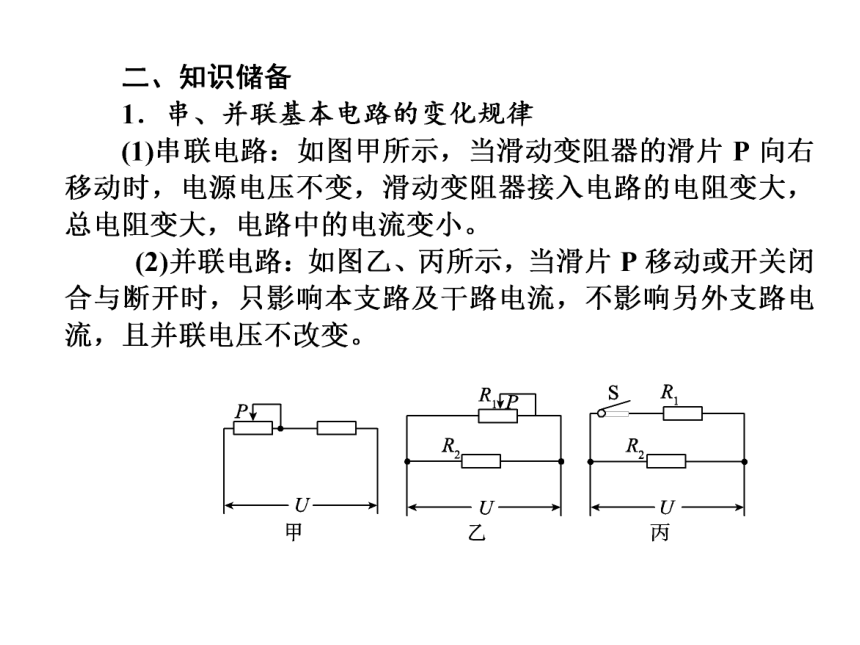

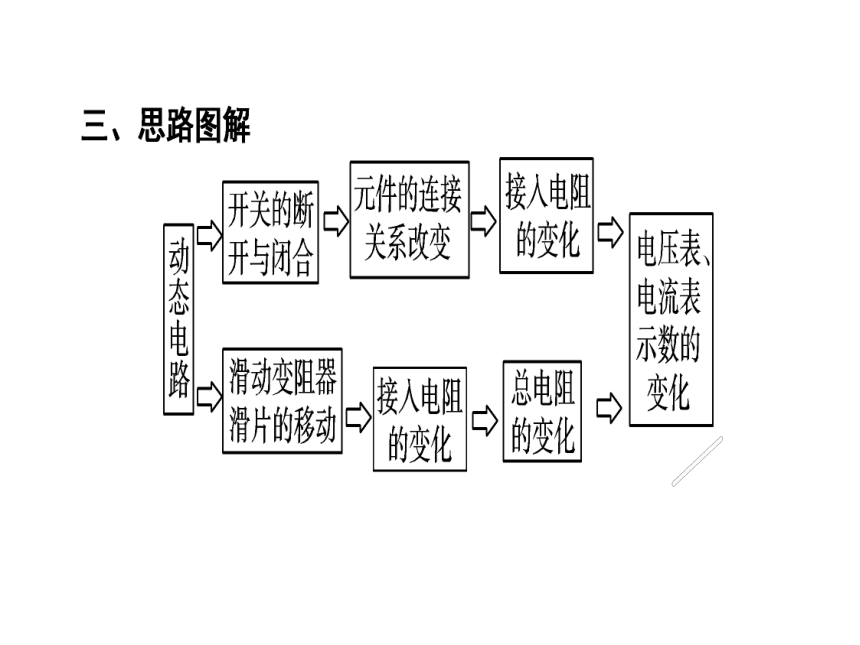

课件29张PPT。动态电路定性分析欧姆定律专题类型一 滑动变阻器引起的电表示数变化[思路点拨] B针对训练BC[思路点拨] D针对训练C2．如图所示，电源电压保持不变时，在滑动变阻器的滑片P向右滑动的过程中 (　　)
A．电压表V示数变小
B．电流表A1示数变大
C．电流表A2示数变大
D．电流表A2示数变小D类型二 开关的通断引起的电表示数变化1.如图所示电路，电源电压不变。当开关S由闭合到断开时，电压表的示数将________，电流表的示数将__________。

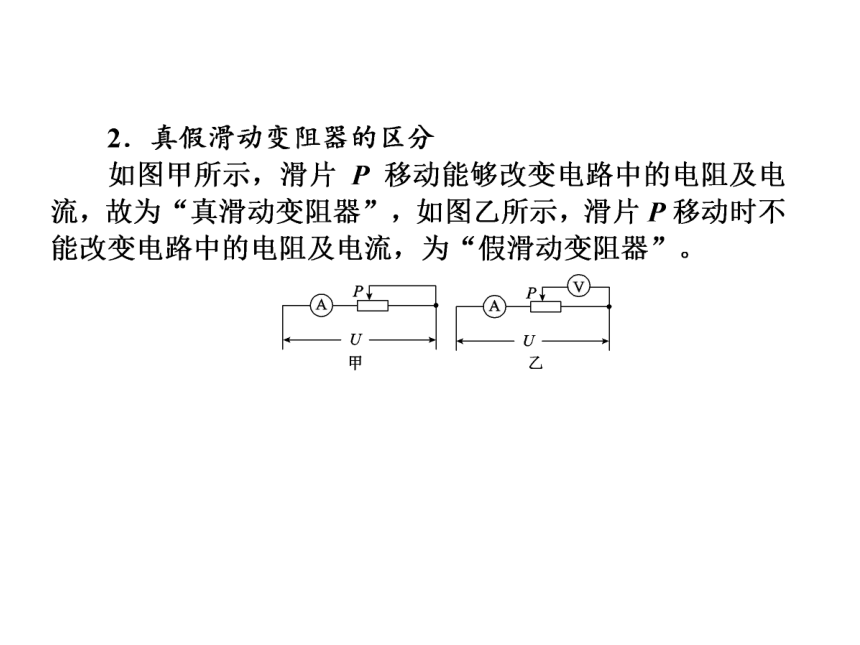

?针对训练C针对训练电流表不变BC类型三 “假滑动变阻器”的电表示数变化针对训练C2.(多选)小丽设计了如图所示的简易电子距离测量仪，R是一根粗细均匀的电阻丝，其每厘米长的电阻为0.5 Ω，电路各部分均接触良好。物体M只能在导轨上做直线运动，并带动与之相连的金属滑片P移动，电压表示数可反映物体M移动的距离。开始测量前，将金属滑片P置于电阻丝中点，此时电压表和电流表示数分别为1.5 V和0.2 A。由此可知（ ）
A. 电阻丝的总电阻为7.5 Ω
B. 当电压表示数为2 V时，物体M向左移动了5 cm
C. 当电压表示数为1 V时，物体M向左移动了5 m
D. 若开始测量前，将金属滑片P置于电阻丝某端点，可测量的最大距离30 cmBD例5.如图所示，当滑动变阻器的滑片P向右移动时，各电表的示数如何变化？类型四 混联电路动态分析1.如图所示，当滑动变阻器的滑片Ｐ向右移动时，各电表示数如何变化？针对训练　　2.在如图所示的电路中，电源电压保持不变 当闭合开关S后，将滑动变阻器的滑片向左滑动时 ( )
(A)灯L1、L3 变亮，灯 L2变暗
(B)灯L1、L2 变亮，灯L3变暗
(C)灯L2、L3变亮，灯L1变暗
(D)灯L1、L2 、L3 都变亮B谢谢指导
