第15章 第2节 第2课时
欧姆定律

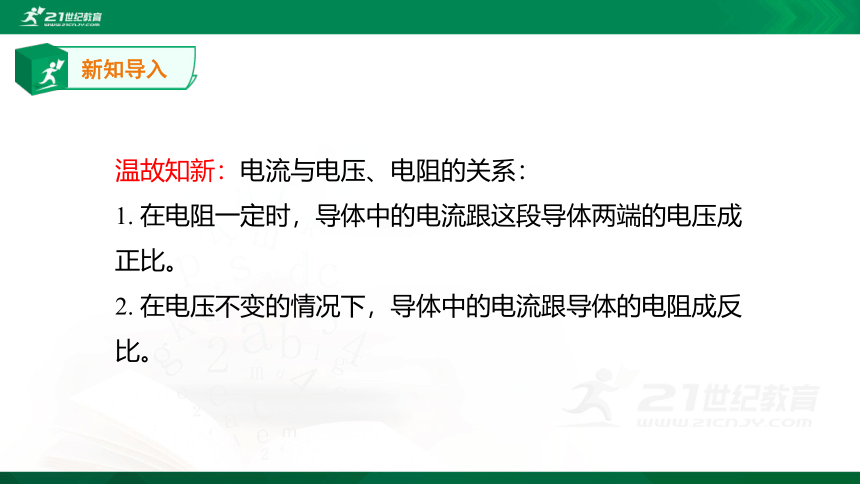

温故知新：电流与电压、电阻的关系：
1. 在电阻一定时，导体中的电流跟这段导体两端的电压成正比。
2. 在电压不变的情况下，导体中的电流跟导体的电阻成反比。
新知导入

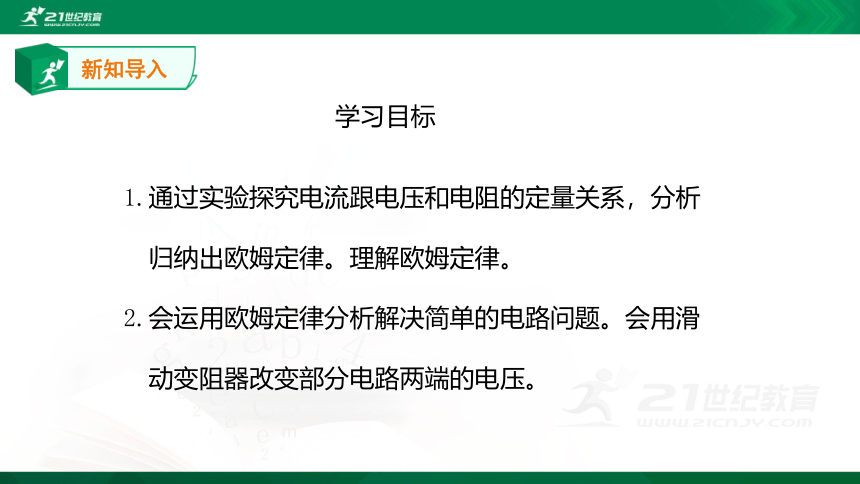

学习目标
1.通过实验探究电流跟电压和电阻的定量关系，分析
归纳出欧姆定律。理解欧姆定律。
2.会运用欧姆定律分析解决简单的电路问题。会用滑
动变阻器改变部分电路两端的电压。
新知导入

1

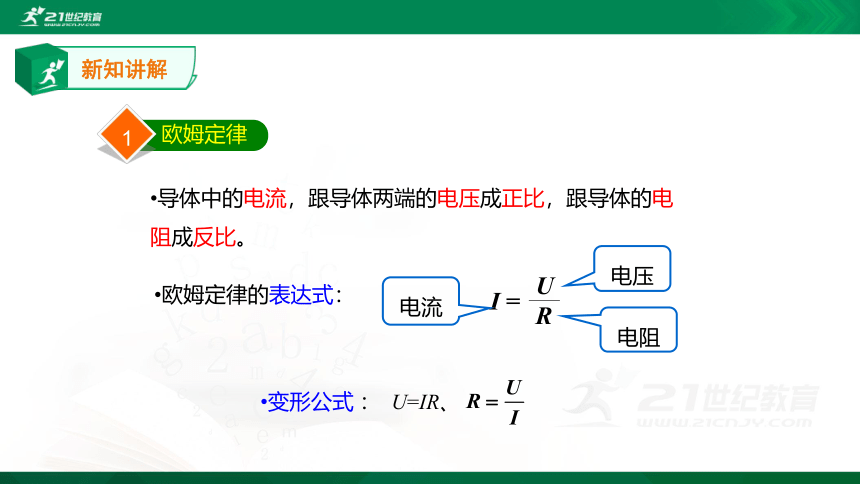

欧姆定律
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
欧姆定律的表达式：
电压
I =
U
R
电阻
电流
变形公式 ： U=IR、
新知讲解

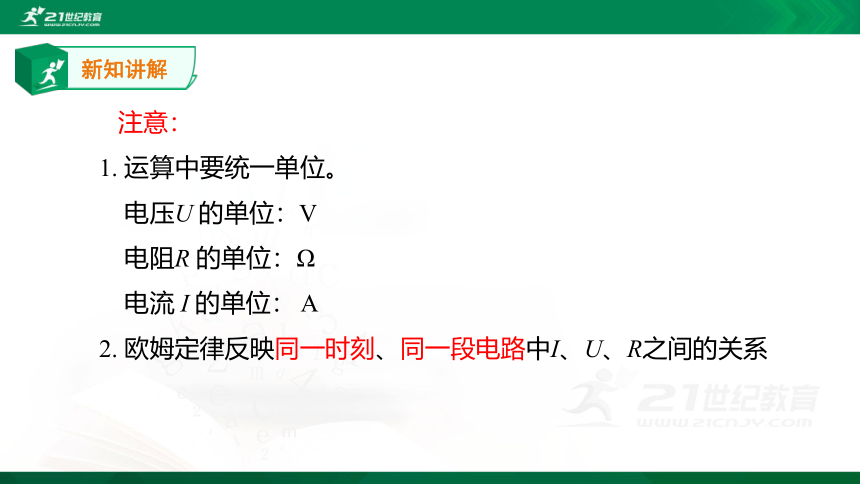

注意：
1. 运算中要统一单位。
电压U 的单位：V
　电阻R 的单位：Ω
　电流 I 的单位： A
2. 欧姆定律反映同一时刻、同一段电路中I、U、R之间的关系?
新知讲解

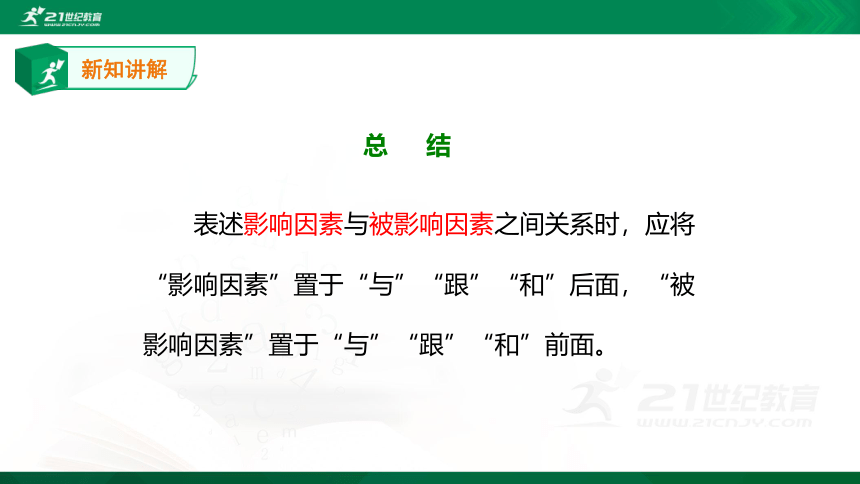

总 结
表述影响因素与被影响因素之间关系时，应将
“影响因素”置于“与”“跟”“和”后面，“被
影响因素”置于“与”“跟”“和”前面。
新知讲解

2

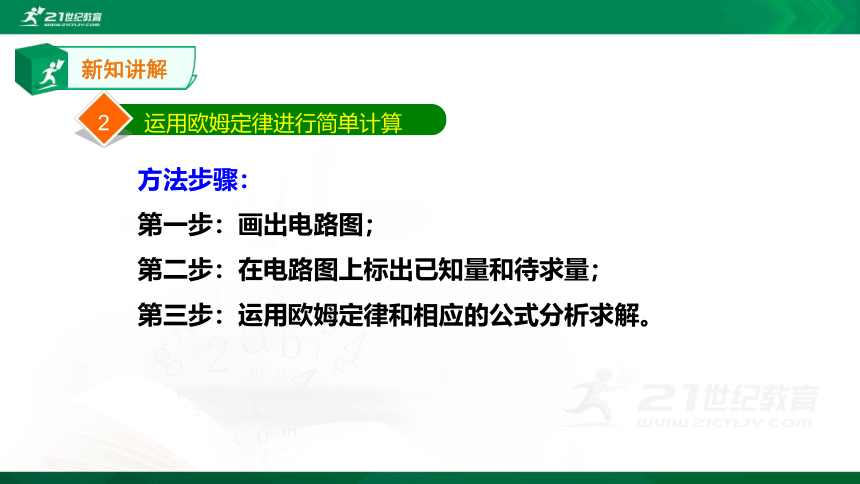

运用欧姆定律进行简单计算
方法步骤：
第一步：画出电路图；
第二步：在电路图上标出已知量和待求量；
第三步：运用欧姆定律和相应的公式分析求解。
新知讲解

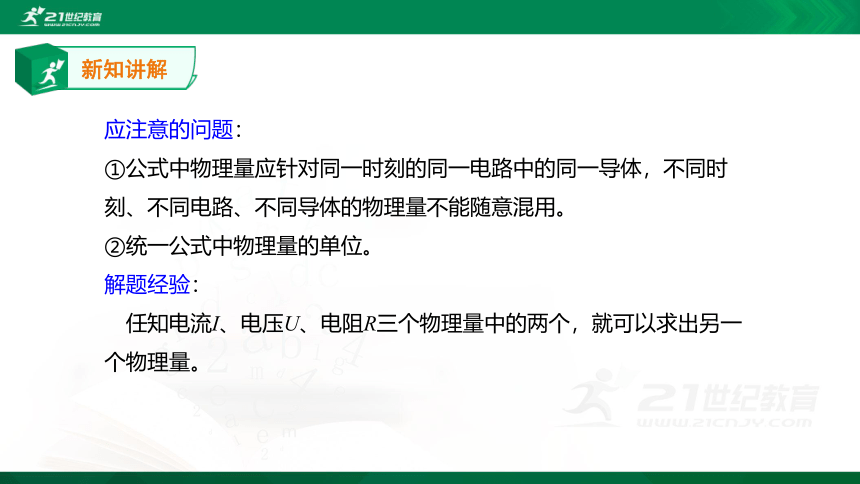

应注意的问题：
①公式中物理量应针对同一时刻的同一电路中的同一导体，不同时刻、不同电路、不同导体的物理量不能随意混用。
②统一公式中物理量的单位。
解题经验：
任知电流I、电压U、电阻R三个物理量中的两个，就可以求出另一个物理量。
新知讲解

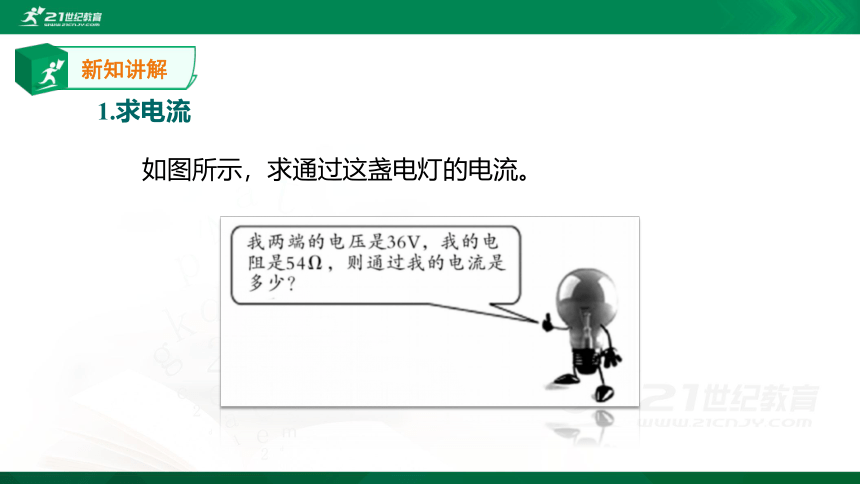

1.求电流
如图所示，求通过这盏电灯的电流。
新知讲解
画出简单的电路图。
新知讲解
已知：R=54Ω， U=36V；
求：I=？　
解：　
答：通过白炽电灯的电流约为0.67A。
新知讲解
2.求电压
有一种指示灯，电阻为6.3Ω，通过的电流为0.45A时才能正常发光。要使这种指示灯正常发光，应加多大的电压？
新知讲解
画出简单的电路图。
新知讲解
已知：R=6.3Ω， I=0.45A；
求：U=？　
解：由I=U/R得
U=IR=0.45A×6.3Ω=2.8V
答：要使这种指示灯正常发光，应加大约2.8V的电压。
新知讲解
3.求电阻
探究活动用电压表测出一段导体两端的电压是7.2V，用电流表测出通过这段导体的电流为0.4A，求这段导体的电阻。
新知讲解
已知：U=7.2V， I=0.4A；
求：R=？　
解：由I=U/R得
R=U/I=7.2V/0.4A=18Ω
答：导体的电阻是18Ω。
新知讲解
电学计算口诀：
电学计算有诀窍，画图标量不可少；
量的关系细细找，列式计算答写好。
利用欧姆定律及变形式计算时，应注意U、I、R的同体性。
新知讲解
【例1】
对于欧姆定律的理解，下列说法中正确的是(　　)
A．导体的电阻跟它两端的电压成正比，跟通过它的电流成反比
B．电源电压与通过它的电流成正比
C．导体中的电流只与导体两端电压有关
D．通过电阻的电流跟它两端的电压成正比，跟它的电阻成反比
课堂练习
【例1】
对于欧姆定律的理解，下列说法中正确的是(　　)
A．导体的电阻跟它两端的电压成正比，跟通过它的电流成反比
B．电源电压与通过它的电流成正比
C．导体中的电流只与导体两端电压有关
D．通过电阻的电流跟它两端的电压成正比，跟它的电阻成反比
D
课堂练习
【解析】
导体的电阻只跟导体的材料、长度、横截面积和温度有关，与电流和电压无关，故A错误；
电源电压只与电源本身有关，与电路中的电流和电阻无关，故B错误；
导体中的电流与电压、电阻有关，故C错误。
课堂练习
有一种指示灯，电阻为6.3 Ω，通过的电流为0.45 A时才正常发光。要使其正常发光，应加多大的电压？

【例2】
课堂练习
有一种指示灯，电阻为6.3 Ω，通过的电流为0.45 A时才正常发光。要使其正常发光，应加多大的电压？

已知：R= 6.3 Ω
I= 0.45 A
求：U
解：由I= U/I 得到
U=IR=0.45 A×6.3 Ω=2.8 V
答：要使灯正常发光，应加2.8 V电压。
【例2】
课堂练习
实验测得一个未知电阻两端的电压是4.8V，流过的电流是320mA，这个电阻的阻值是多少？

【例3】
课堂练习
实验测得一个未知电阻两端的电压是4.8V，流过的电流是320mA，这个电阻的阻值是多少？

【例3】
已知：U= 4.8V
I= 320mA=0.32A
求：R
解：根据I=U/R变形得到
R=U/I= 4.8V/0.32A=15Ω
答：这个电阻的阻值是15Ω

课堂练习
课堂总结
1. 由欧姆定律分析电流与电压和电阻的关系：
由 变形可得U＝IR 和 。
由U＝IR 可知，当电压U一定时，电流I 与R 的乘积一定，电流I 与导体的电阻R成反比。
由 可知，当电阻R一定时，导体两端的电压U 与导体中电流I的比值一定，电流I与电压U成正比。
2. 应用时注意的要点：使用欧姆定律应注意电压U、电流I 和电阻R 三者间的对应关系。
3. 适用范围：适用于纯电阻电路。
课堂总结
作业布置
1
根据欧姆定律，下列说法中正确的是( )
A. 通过导体的电流越大，这段导体的电阻就越小
B. 导体两端的电压越大，这段导体的电阻就越大
C. 导体的电阻与电压成正比，与电流成反比
导体两端的电压越大，通过这段导体的电流就越大
作业布置
2
某导体两端的电压为5 V，通过的电流为0.1 A，则该导体的电阻为________,若它两端的电压变为2.5 V，则通过它的电流变为________ ，电阻是________ ，若它两端的电压变为0,则通过它的电流为________ ，电阻是________ 。
作业布置
3
某导体两端的电压是3 V时，通过它的电流为 200 mA，这个导体的电阻为多少？现将电压增加到6 V，若电流表有0~0.6 A、0~3 A两种量程，应选用哪一种量来测量导体中的电流？

一盏电灯正常发光时的电流是0.11 A，灯丝的电阻为1 936 Ω，该电灯两端的电压是多少？
4
