课课精编精练——14.2 让电灯发光（含答案与解析）

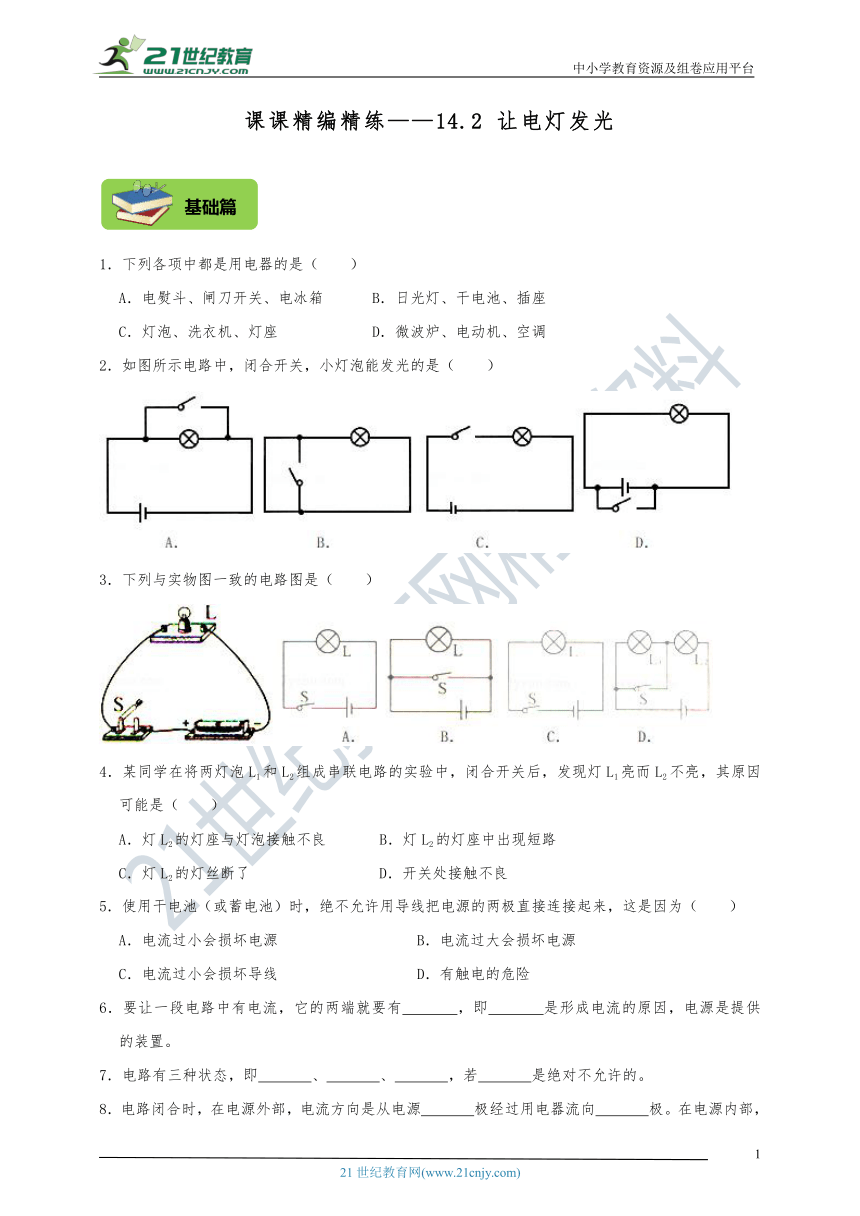

课课精编精练——14.2 让电灯发光

1．下列各项中都是用电器的是（　　）
A．电熨斗、闸刀开关、电冰箱 B．日光灯、干电池、插座
C．灯泡、洗衣机、灯座 D．微波炉、电动机、空调
2．如图所示电路中，闭合开关，小灯泡能发光的是（　　）
3．下列与实物图一致的电路图是（　　）
4．某同学在将两灯泡L1和L2组成串联电路的实验中，闭合开关后，发现灯L1亮而L2不亮，其原因可能是（　　）
A．灯L2的灯座与灯泡接触不良 B．灯L2的灯座中出现短路
C．灯L2的灯丝断了 D．开关处接触不良
5．使用干电池（或蓄电池）时，绝不允许用导线把电源的两极直接连接起来，这是因为（　　）
A．电流过小会损坏电源 B．电流过大会损坏电源
C．电流过小会损坏导线 D．有触电的危险
6．要让一段电路中有电流，它的两端就要有　 　，即　 　是形成电流的原因，电源是提供　 　的装置。
7．电路有三种状态，即　 　、　 　、　 　，若　 　是绝对不允许的。
8．电路闭合时，在电源外部，电流方向是从电源　 　极经过用电器流向　 　极。在电源内部，电流由电源的　 　极流向　 　极。

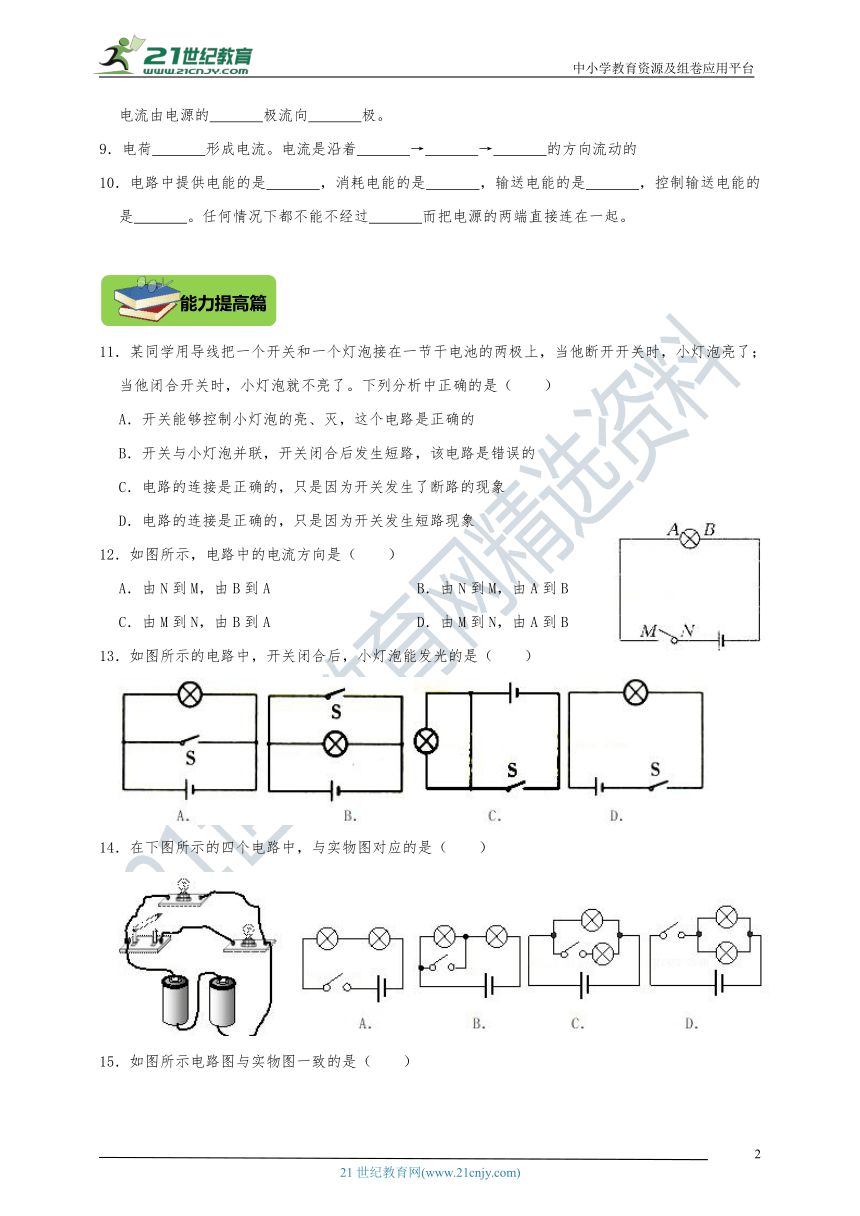

9．电荷　 　形成电流。电流是沿着　 　→　 　→　 　的方向流动的
10．电路中提供电能的是　 　，消耗电能的是　 　，输送电能的是　 　，控制输送电能的是　 　。任何情况下都不能不经过　 　而把电源的两端直接连在一起。

11．某同学用导线把一个开关和一个灯泡接在一节干电池的两极上，当他断开开关时，小灯泡亮了；当他闭合开关时，小灯泡就不亮了。下列分析中正确的是（　　）
A．开关能够控制小灯泡的亮、灭，这个电路是正确的
B．开关与小灯泡并联，开关闭合后发生短路，该电路是错误的
C．电路的连接是正确的，只是因为开关发生了断路的现象
D．电路的连接是正确的，只是因为开关发生短路现象
12．如图所示，电路中的电流方向是（　　）
A．由N到M，由B到A B．由N到M，由A到B
C．由M到N，由B到A D．由M到N，由A到B
13．如图所示的电路中，开关闭合后，小灯泡能发光的是（　　）
14．在下图所示的四个电路中，与实物图对应的是（　　）
15．如图所示电路图与实物图一致的是（　　）
16．如图所示电路，此时是处于　 　状态；当闭合开关时，小灯泡发光，此时电路处于　 　状态。如果用导线将接线柱a、b两个接线柱连接，电路处于　 　状态。
17．某同学用导线把一个电键、一只小灯泡接在一节干电池的两极上，闭合电键时，电灯就灭了；开启电键时，电灯就亮了，下列分析中正确的是：　 　.
A．电键起到了控制电灯明灭的作用，因而电路是正确的。
B．电键与灯泡并联了，当电键闭合时发生了短路，所以电灯灭了，电路是错误的。
C．电键接反了，只要把接线柱上的导线交换一下，电路就正确了。
18．在如图中：如果小灯泡短路，则灯泡　 　（选填“亮”或“不亮”） 电压表　 　示数，电流表　 　示数（选填“有”或“无”）．如果不慎将两块表位置对调接错了，则闭合开关后，电流表的示数接近　 　，电压表的示数接近　 　。
19．如图所示，是一个不完整的电路，请在图中的A、B、C三处填入适当的电路元件，使电路成为并联电路，只有左边电灯点亮与熄灭可以控制。A　 　、B　 　、C　 　。（选择电源、开关、电压表、电流表中的任意器材，不重复选择）
20．下列器件中，属于电源的是　 　，属于用电器的是　 　。（只填写序号）
A．发电机；B．门铃；C．灯泡；D．电池；E．电视机；F．微波炉；G．空调； H．开关；I．电饭锅；J．导线；K．电风扇。

21．（2019?昆明）如果家庭电路中发生短路，那么（　　）
A．用电器仍然正常工作 B．灯泡烧坏
C．电灯发暗 D．保险丝烧断
22．（2019?邵阳）随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（　　）
A．总开关 B．电源 C．用电器 D．电能表
23．（2019?湘西州）如图所示的实物电路，关于它的电路图画法正确的是（　　）
24．（2018?昆明）如图所示电路，开关闭合后，两灯都不亮，用一根导线连接a、b两点后，两灯仍不亮，再用这根导线连接b、c两点后，两灯还是不亮：仍然用这根导线连接b、d两点后，灯L1亮而灯L2不亮，假设故障是下列中的一个，那么故障可能是（　　）
A．灯 L1断路 B．灯 L1短路
C．灯 L2断路 D．开关的接线柱处断开
25．（2018?怀化）下列各电路图中完全无误的是（　　）
A． B．
C． D．
26．（2019?东营）如图所示，酸甜多汁的水果提供的电力足以点亮一排发光二极管，在此电路中水果扮演的角色是　 　：它为发光二极管提供了　 　，使自由电荷在电路中定向运动起来。
27．（2018?盘锦）如图所示，用毛皮摩擦过的橡胶棒，接触验电器的金属球，则验电器的金属箔片带　 　电荷，金属杆中的电流方向是　 　（选填“金属球到金属箔”或“金属箔到金属球”）。

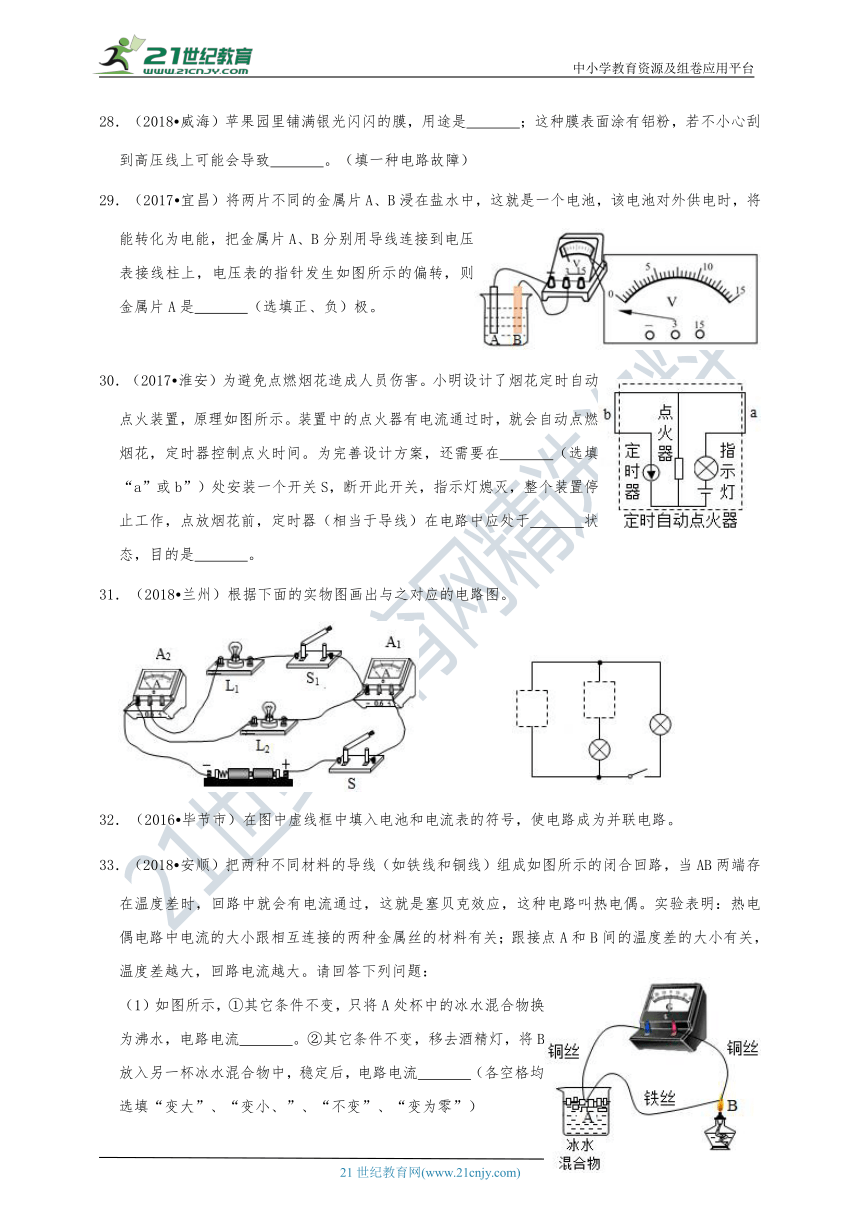

28．（2018?威海）苹果园里铺满银光闪闪的膜，用途是　 　；这种膜表面涂有铝粉，若不小心刮到高压线上可能会导致　 　。（填一种电路故障）
29．（2017?宜昌）将两片不同的金属片A、B浸在盐水中，这就是一个电池，该电池对外供电时，将　 　能转化为电能，把金属片A、B分别用导线连接到电压表接线柱上，电压表的指针发生如图所示的偏转，则金属片A是　 　（选填正、负）极。
30．（2017?淮安）为避免点燃烟花造成人员伤害。小明设计了烟花定时自动点火装置，原理如图所示。装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间。为完善设计方案，还需要在　 　（选填“a”或b”）处安装一个开关S，断开此开关，指示灯熄灭，整个装置停止工作，点放烟花前，定时器（相当于导线）在电路中应处于　 　状态，目的是　 　。
31．（2018?兰州）根据下面的实物图画出与之对应的电路图。
32．（2016?毕节市）在图中虚线框中填入电池和电流表的符号，使电路成为并联电路。
33．（2018?安顺）把两种不同材料的导线（如铁线和铜线）组成如图所示的闭合回路，当AB两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶。实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温度差的大小有关，温度差越大，回路电流越大。请回答下列问题：
（1）如图所示，①其它条件不变，只将A处杯中的冰水混合物换为沸水，电路电流　 　。②其它条件不变，移去酒精灯，将B放入另一杯冰水混合物中，稳定后，电路电流　 　（各空格均选填“变大”、“变小、”、“不变”、“变为零”）
（2）这样的热电偶实际上是一个电源，它的电能是由　 　能转化而来。
（3）热电偶电路可以把温度信号换成　 　信号，利用这种性质可以把热电偶做成　 　（写出一种应用）。
34．（2016?台州）普通电动车的充电插口内有金属插脚，在使用过程中绝不能拿硬币、手等去触碰，如图甲。
（1）图乙是某种电动车的局部电路图。如图硬币碰到充电插口的两个金属插脚，就会造成蓄电池　 　路。
（2）这种电动车的蓄电池总电压为48伏，人体不能触碰蓄电池两极，原因是　 　。
（3）对蓄电池充电时，蓄电池相当于电路中的　 　（选填“电源”，“用电器”，“开关”或“导线”）。
课课精编精练——14.2 让电灯发光
参考答案与试题解析

1．解：A、闸刀开关是电路控制元件，不是用电器，故A错误；
B、干电池是电源，插座是用来插接用电器的，不是用电器，故B错误；
C、灯座不是用电器，故C错误；
D、微波炉、电动机、空调都是用电器，故D正确。
故选：D。
2．解：A、当开关闭合后，导线将电源的两极连接在了一起，电流不再经过用电器，因此会造成电源短路；故A错误；
B、无论开关断开还是闭合，灯泡一直发光，该图中小灯泡是否发光与开关是否闭合无关；故B错误；
C、开关闭合后，小灯泡接入电路，能发光；故C正确；
D、当开关闭合后，导线将电源的两极连接在了一些，电流不再经过用电器，因此会造成电源短路；故D错误。
故选：C。
3．解：A、由图可知，电流从电源的正极出发，经开关、灯泡回负极。故A正确；
B、闭合开关S，发生短路，烧坏电源，这种做法是不允许的，故B错误；
C、电流从电源的正极出发，经灯泡、开关回负极，元件的顺序不对，故C错误；
D、闭合开关S，其中一个灯泡被短路，而且实物图是一只灯泡，而图中是两只灯泡，故D错误。
故选：A。
4．解：A、灯L2的灯座与灯泡接触不良，则电路断路，两灯泡都不亮，不符合题意，故A错误；
B、如果灯L2的灯座中出现短路，灯L2不亮而灯L1亮，符合题意，故B正确；
C、如果灯L2的灯丝断了，电路断路，两灯泡都不亮，不符合题意，故C错误；
D、如果开关处接触不良，则电路断路，两灯泡都不亮，不符合题意，故D错误；
故选：B。
5．解：进行电路连接时，绝不允许用电线把电源的两极直接连接起来，是因为电流太大会损坏电源，此时发生短路。
故选：B。
6．解：据电源提供电压，电压产生电流的特点可知，电源是提供电压的装置，要使一段电路中产生电流，它的两端就要有电压，同时电路要闭合。
故答案为：电压；电压；电压。
7．解：电路有三种状态：通路、开路、短路。
不经过用电器，用导线直接将电源的两极相连，就会形成短路，损坏电源；
故答案为：通路；断路；短路；电源被短路
8．解：在电源的外部，电流从电源的正极流出，通过用电器，从电源的负极回到电源；
在电源内部，电流由电源的负极流向正极。
故答案为：正；负；负；正。
9．解：电流是电荷定向移动形成的；
在电源外部，电流从电源正极出发，经用电器回到电源负极。
故答案为：定向移动；电源正极；用电器；电源负极。
10．解：电路的组成包括电源，用电器，开关，导线。
电源是提供电能的装置，用电器是消耗电能的装置，导线是将电源、用电器、开关连接起来构成电路，是输送电能的元件，开关是用来控制电路通、断的装置；
短路是指电源两极不经过用电器直接连通的电路，若短路时，电源中会产生非常大的电流，会烧坏电源，严重时可能引起火灾，故在任何情况下，都不能不经过用电器而把电源的两端直接连在一起。
故答案为：电源；用电器；导线；开关；用电器。

11．解：断开开关小灯泡亮了，说明此时电路是通路；闭合开关时，小灯泡就不亮了，说明灯泡处于开路或被短路，但由于原来是通路，而开关是闭合引起的，由此分析可知开关与灯泡是并联引起的，故ACD错误，B正确。
故选：B。
12．解：由图知，左端是电源的正极，右端的电源负极，电流从电源正极出来，经开关N点到M点，再经灯泡的A点到B点，最后到电源的负极。
故选：B。
13．解：A、闭合开关后，灯泡被短路，同时造成电源短路，是错误的连接，不合题意；
B、闭合开关后，灯泡被短路，同时造成电源短路，同样是错误的连接，不合题意；
C、闭合开关后，灯泡被短路，同时造成电源短路，同样是错误的连接，不合题意；
D、闭合开关后，各元件依次连接，形成通路，小灯泡可以发光，符合题意。
故选：D。
14．解：A、由图可知，两灯串联，不合题意；
B、开关闭合后一个灯泡被短路，不合题意；
C、电路连接从正极开始分支，一支经开关、灯泡回到负极，另一支经另一个灯泡回到负极，符合题意；
D、开关控制干路，题意是开关控制支路，不合题意。
故选：C。
15．解：由实物图知，两灯串联，开关控制整个电路。
A、图中两只灯泡串联，开关控制两只灯泡，符合题意。
B、图中，两只灯泡并联，开关控制整个电路，不合题意。
C、图中，两只灯泡并联，且开关只控制一只灯泡，不合题意。
D、图中，开关闭合后，一只灯泡被短路，不合题意。
故选：A。
16．解：电路中开关是断开的，故此时是处于开路状态；由于当开关闭合时，小灯泡中有电流通过，所以电路是处于通路状态，小灯泡会发光；
如果用导线将接线柱a、b两个接线柱连接，电流通过导线从正极直接到到负极，没有经过用电器，电路处于短路状态。
故答案为：开路；通路；短路。
17．解：闭合电键时，电灯就灭了；开启电键时，电灯就亮了说明是通路，闭合开关小灯不亮，说明灯泡被短路，
电键没有正负之说，所以电键不能影响灯泡是否发光，
由以上分析可知开关与灯泡并联，故B正确，ACD错误；
故选：B。
18．解：（1）由图可知：如果小灯泡短路，则灯泡不亮，同时由于电压表与灯泡不亮，则会对电压表短路，则电压表没有示数；电路3中只有变阻器连入，则电流表有示数；
（2）当电压表与电流表的位置互换时，则电压表串联在电路中，能测量电源的电压，所以示数接近电源的电压；
但电压表的内阻很大，根据欧姆定律可知，此时电路中的电流会很小，所以电流表示数几乎为零。
故答案为：不亮；有；无；零；电源电压。
19．解：要使电路能正常工作，则需要有电源；要使两灯泡并联，则两灯泡应并列接在电源两端；则A处应为电源；因只有左边电灯点亮与熄灭可以控制，故B处为开关；C处为电流表。
故答案如图所：
20．解：能够提供电能的装置有：发电机、电池；在电路中消耗电能的有：门铃、灯泡、电视机、微波炉、空调、电饭锅、电风扇。
故答案为：AD；BCEFGIK。

21．解：（1）如果家庭电路中发生短路，没有电流流过用电器，则用电器不能正常工作，灯泡不会烧坏，故ABC错误；
（2）保险丝在电路中的作用是当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用。故D正确。
故选：D。
22．解：
房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器都不工作，所以房卡相当家庭电路的总开关，故A正确。
故选：A。
23．解：由实物图可知，两灯泡并联，电流表测量灯泡L2支路的电流；开关在干路上；
A、此图中两灯泡并联，电流表在干路上，故A不符合题意。
B、此图中两灯泡是并联的，电流表测量灯泡L1支路的电流，电流表正负接线柱连接正确，开关在干路上；故B不符合题意；
C、此图中两灯泡是并联的，电流表测量灯泡L2支路的电流，电流表正负接线柱连接正确，开关在干路上；故C符合题意；
D、此图中两灯泡是并联的，电流表测量灯泡L1支路的电流，但电流表正负接线柱连接错误，开关在干路上；故D不符合题意；
故选：C。
24．解：
开关闭合后，两灯泡都不发光，且故障只有一个，说明电路出现了断路故障，故B错误；
将导线接在ab两点时，两灯仍不亮，说明故障出现在a到电源正极之间或b到电源负极之间，即ab间是正常的；
将导线接在bc两点上，两灯还是不亮，说明故障出现在a到电源正极之间或c到电源负极之间，即bc间也是正常的；
将导线接在bd两点上时，发现灯L1亮而灯L2不亮，说明a到电源正极之间以及L1都是完好的，且bc间正常（即L2完好），所以故障出现在cd之间，即可能是开关处断路，故D正确，AC错误。
故选：D。
25．解：
A、图中电流表与灯并联，故A错；
B、图中电压表与灯串联，故B错；
C、图中电压表虽然与灯并联，但电流从负接线柱流入、从正接线柱流出，故C错；
D、图中电流表与灯串联，并且电流从正接线柱流入、从负接线柱流出，连接正确，故D正确。
故选：D。
26．解：水果在这里扮演了电源的角色，点亮一排发光二极管，它为发光二极管提供了电压，使自由电荷在电路中定向移动起来，形成电流。
故答案为：电源； 电压。
27．解：用毛皮摩擦过的橡胶棒带负电（即橡胶棒有多余的电子），用该橡胶棒接触验电器的金属球时，电子移动方向是：橡胶棒→金属球→金属杆→金属箔，则两金属箔都带负电荷相互排斥而张开；
因为电流方向与负电荷定向移动的方向相反，所以电流方向是：金属箔→金属杆→金属球。
故答案为：负；金属箔到金属球。
28．解：在苹果树下铺设一层反光膜，利用光的反射。让每一个苹果都能充分吸收阳光照耀，促进苹果均匀着色，增糖；
由于反光膜表面的金属铝具有较好导电性能，一旦接触到高压线会瞬间引发线路短路。
故答案为：利用光的反射，促进苹果均匀着色、增糖；短路。
29．解：盐水电池和干电池、蓄电池类似，都是将化学能转化为电能的装置。
图中电压表指针反向偏转，则连接电压表正接线柱的是电池的负极，与连接电压表负接线柱的是电池的正极，即金属片A是电池的正极。
故答案为：化学；正
30．解：
（1）由题知，断开此开关，指示灯熄灭，整个装置停止工作，所以，该开关应与指示灯串联，同时能控制整个电路；由电路图可知，开关S应安装在a处；
（2）由电路图可知，定时器与点火器并联；
点放烟花前，只有定时器是通路时（相当于一根导线），才能将点火器短路，使点火器不能工作；否则，在进行倒计时，点火器工作会点燃烟花造成人员伤害；因此其目的是：进行倒计时，避免点燃烟花造成人员伤害。
故答案为：a；通路；进行倒计时，避免点燃烟花造成人员伤害。
31．解：
由分析可知，两灯并联，开关S和电流表A1在干路上，电流表A2和开关S1在L1支路上，由此画出电路图如图所示：
32．解：若左侧方框为电流表，会造成右侧灯泡短路，不能发光，故电流表位于右侧方框，电源位于左侧方框，如下图所示：
33．解：
（1）其它条件不变，只将A 处杯中的冰水混合物换为沸水，则AB两处的温度差减小，电路电流变小；
其它条件不变，移去酒精灯，将B放入另一杯冰水混合物中，则AB两端没有温度差，电流变为零；
（2）要产生电流，两接点间必须存在温度差，说明热电偶是将内能转化为电能的装置；
（3）根据热电偶电路中电流的特点及产生条件可知，电流的大小直接反映了两接点间温度差的大小，即热电偶电路可以把温度信号转换成电信号；
因此，我们可以从中得到启示：可将电流表改装成温度计，控制两接点中的一个点的温度不变，将另一个点的温度作为被测温度，即可通过电流表示数反映出其温度值的大小，所以其可行的应用为温度计。
故答案为：（1）变小；变为零；（2）内；（3）电；温度计。
34．解：（1）因为硬币是导体，将硬币碰到充电插口的两个金属插脚时，使电池的正负极相连，因此会造成蓄电池短路；
（2）因为对人体安全的电压为不高于36V，而蓄电池总电压为48伏，因此人体不能触碰蓄电池两极时，会造成触电事故；
（3）对蓄电池充电时，蓄电池消耗电能，因此相当于电路中的用电器。
故答案为：（1）短；（2）会造成触电事故；（3）用电器。
