第4节 探究光的折射规律【课件】29张PPT

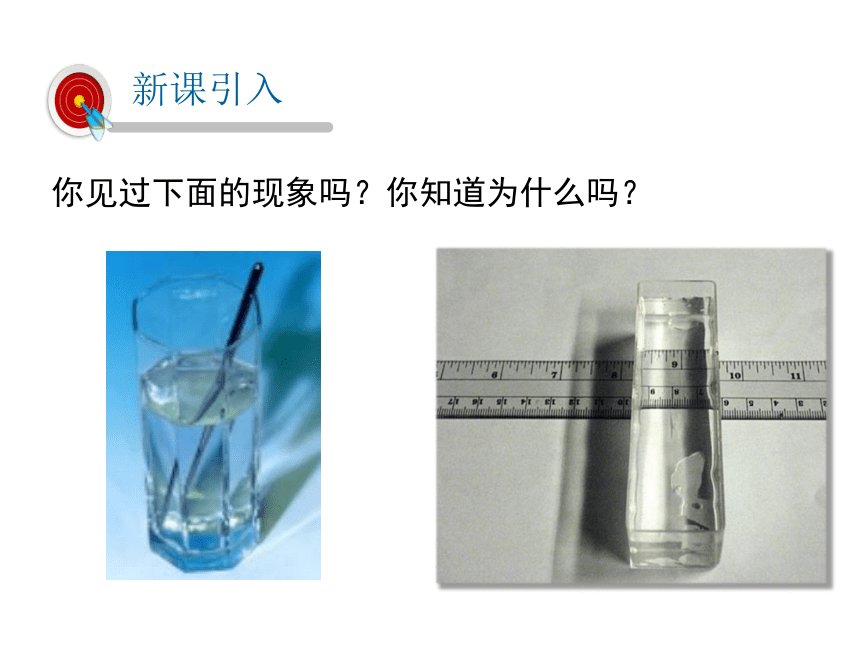

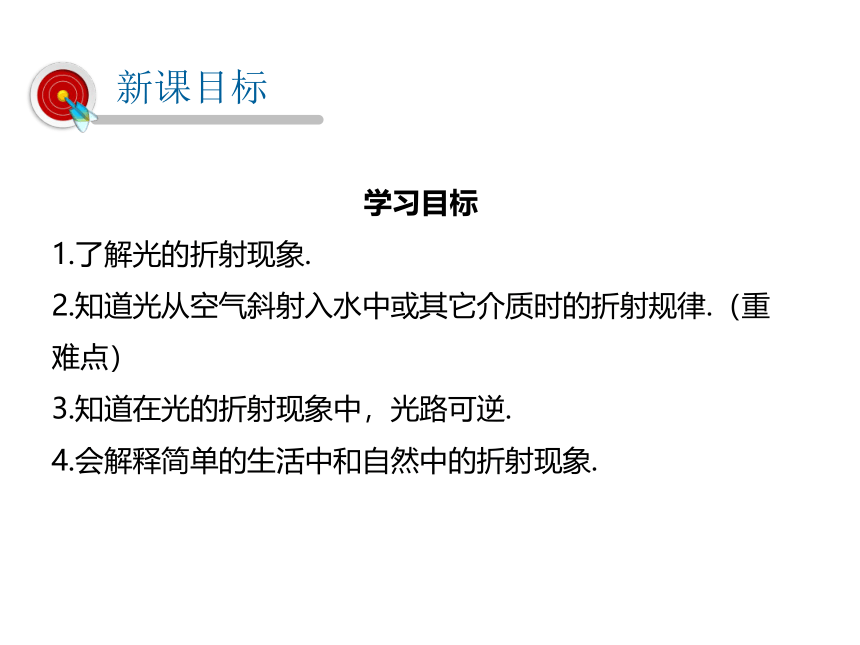

课件29张PPT。 第三章　光和眼睛 第4节　探究光的折射规律你见过下面的现象吗？你知道为什么吗？学习目标
1.了解光的折射现象.
2.知道光从空气斜射入水中或其它介质时的折射规律.（重难点）
3.知道在光的折射现象中，光路可逆.

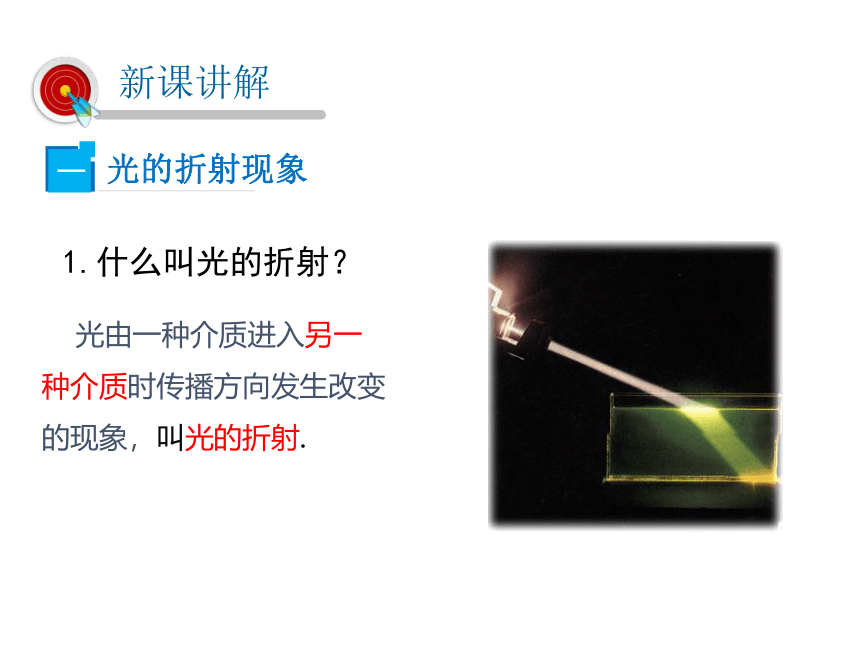

4.会解释简单的生活中和自然中的折射现象. 光由一种介质进入另一种介质时传播方向发生改变的现象，叫光的折射.

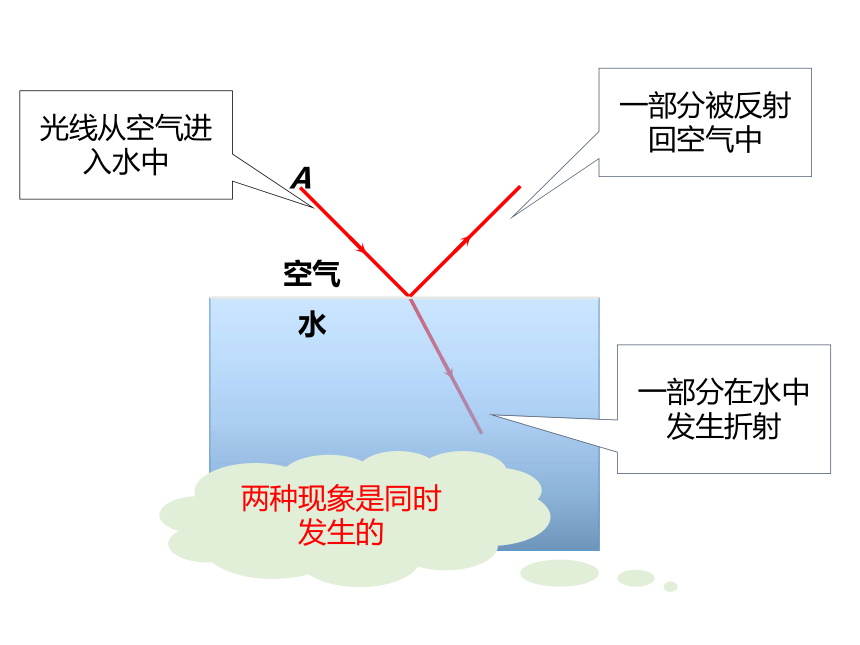

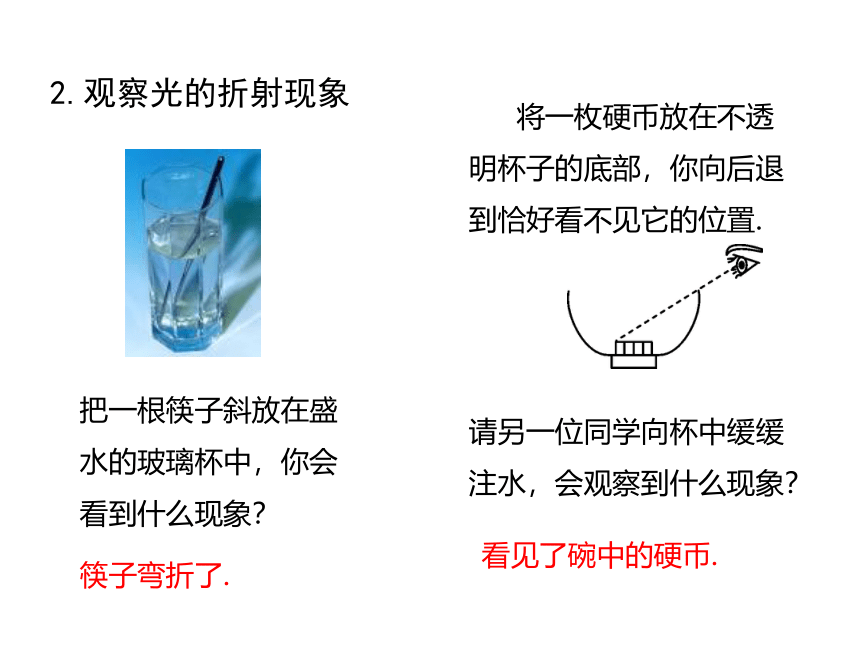

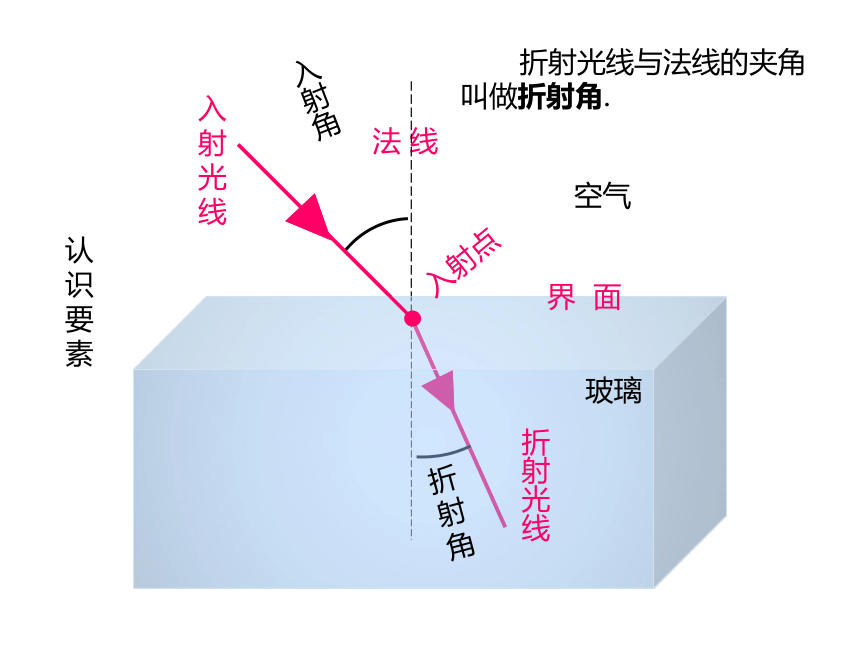

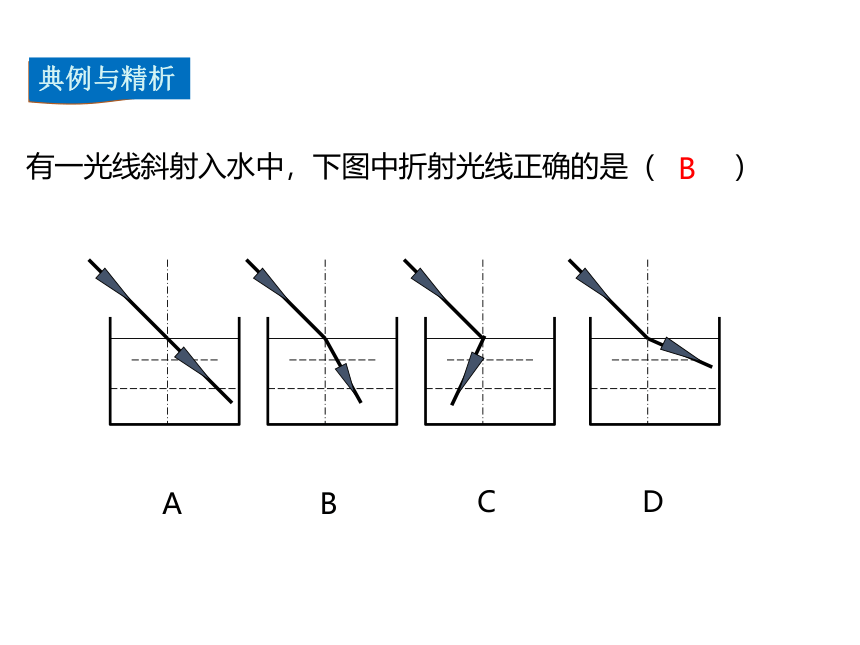

1.什么叫光的折射？入射光线入射角法 线空气界 面入射点认识要素折射角折射光线玻璃 折射光线与法线的夹角叫做折射角.A空气水光线从空气进入水中一部分被反射回空气中一部分在水中发生折射有一光线斜射入水中，下图中折射光线正确的是（ ） B 2.观察光的折射现象把一根筷子斜放在盛水的玻璃杯中，你会看到什么现象？
将一枚硬币放在不透明杯子的底部，你向后退到恰好看不见它的位置.请另一位同学向杯中缓缓注水，会观察到什么现象？

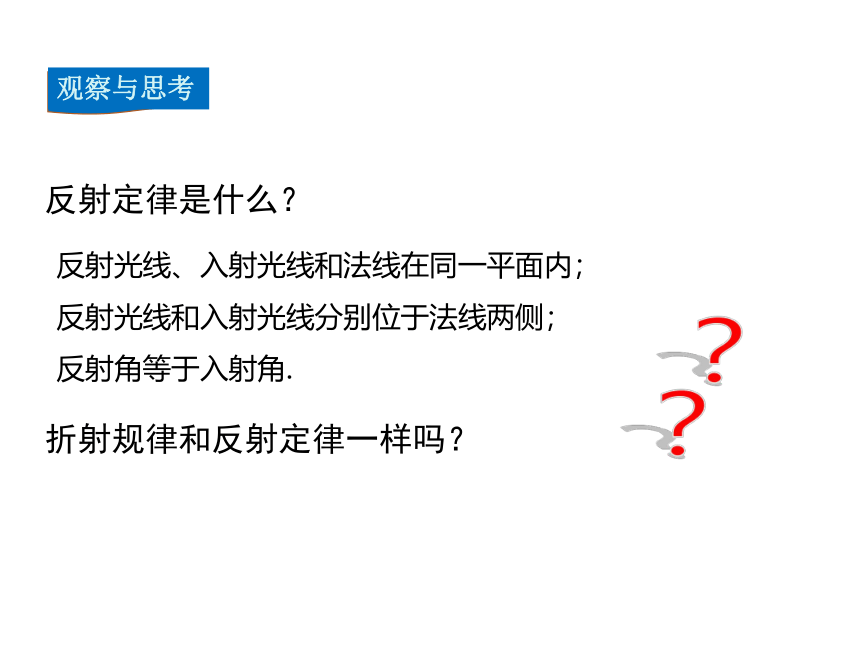

看见了碗中的硬币.筷子弯折了.反射定律是什么？反射光线、入射光线和法线在同一平面内；
反射光线和入射光线分别位于法线两侧；
反射角等于入射角.？？折射规律和反射定律一样吗？ 如图所示，让一束光从空气中以不同的角度射入水中，观察光束在空气中和水中的径迹.观察实验现象,思考并回答下列问题.1.当光从空气中斜射入水中时，光的传播方向改变吗?垂直入射呢？
答：会改变，光在反射面处发生了偏折，垂直入射时光的传播方向不变.
2.与入射光线相比，折射光线是偏离还是靠近法线？
答：靠近.
3.使入射角增大，则折射角如何变化？入射角减小呢？
答：入射角增大时，折射角增大.入射角减小时，折射角减小.
4.将光逆着折射光的方向从水中射向空气中时，会观察到什么现象？
答：进入空气中的折射光逆着原来入射光的方向射出.将水槽换成玻璃砖，重做实验.试归纳光的折射规律.光的折射规律：
①反射光线与折射光线、法线在同一平面内.
②折射光线与入射光线分居在法线的两侧.
③当光线从空气斜射到水或玻璃表面时，折射光线向法线偏折（折射角小于入射角) .
④当入射角增大时，折射角也增大.
⑤当光从空气垂直射入水或玻璃中时，传播方向不变.
⑥折射现象中，光路可逆.
应用光的折射规律完成光路图： 当一束光线斜穿过一块玻璃时，光线传播的路线将会怎样呢？画出光路图并回答. 射入的光线与射出的光线不在同一直线上，但两条光线平行.光反射和折射的联系铅笔为什么会弯折？PP' 实验证明，在折射现象中，光路也是可逆的.
根据光的折射规律，我们可以解释铅笔向上折的原理.自P点射向空气中的光线在水面处发生了折射，眼睛沿着折射光线看去，觉得光好像是从水中P'点射出来的，P'点在P点上方.小猫为什么叉不着鱼？ 折射所成虚像是人们根据光沿直线传播经验的一种判断，实物的真实位置需要找准.叉鱼时应判断鱼的像比鱼高且稍向后移.海市蜃楼的成因海市蜃楼是：由于空气疏密不均匀使光线发生折射
造成的. 由于空气疏密发生变化而折射，逐渐向地面弯曲（如下图），进入观察者眼中，于是就看到地平线以外的景物了.思考：海市蜃楼是光从一种介质斜射入另一种介质折射形成的吗？SS′太阳光经过大气层到达地球，光线发生了弯折.利用光的折射解释现象光的折射1.在湖边看平静湖水中的“鱼在云中游”， 则（ ）
A、“鱼”是光的反射形成的虚像，“云”是光的折射
形成的虚像
B、“鱼”是光的折射形成的虚像，“云”是光的反射
形成的虚像
C、“鱼”和“云”都是光的反射形成的虚像
D、“鱼”和“云”都是光的折射形成的虚像B2.一束光从一种均匀介质射入另一种均匀介质中，入射光线与法线的夹角叫 入射角，折射光线与法线的夹角叫折射角.下列说法正确的是（ ）
A .折射角一定小于入射角
B .折射角一定大于入射角
C .折射角一定等于入射角
D .光可能沿直线传播D4.下列现象中，不属于光的折射现象的是（ ）
A．盛了水的碗，看上去碗底变浅了
B．晴天看见“白云”在水中飘动
C．一端放入水中的铅笔看起来在水面被折断了
D．透过一张透明塑料纸上的水珠看到字放大了B3.下列各现象中，属于光的折射现象的是（ ）
A．我们能从不同方向看见本身不发光的物体
B．人站在湖边看到湖中的鱼
C．黑板某部分“反光”看不清上面的字．
D．夜晚，在路灯下出现人的影子BO?AA'B
