课课精编精练——14.5 测量电压（含答案与解析）

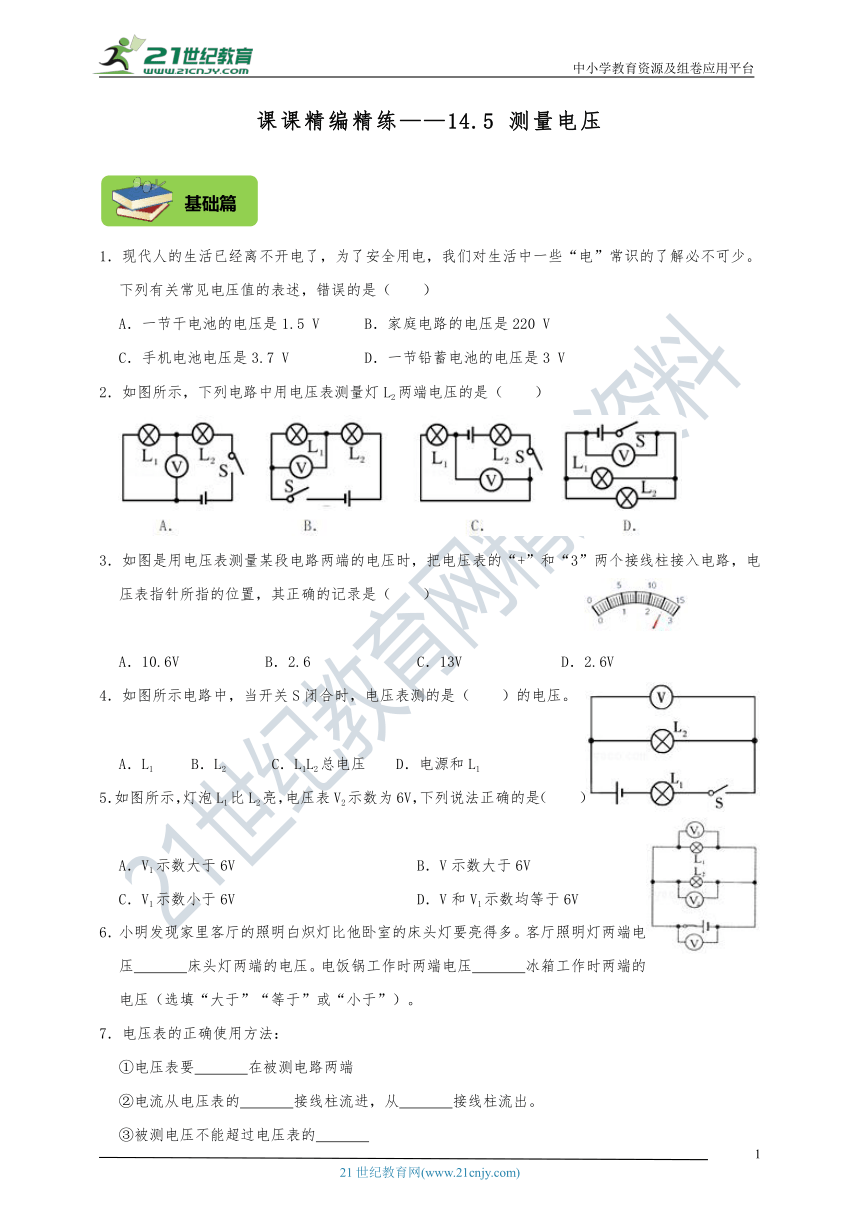

课课精编精练——14.5 测量电压

1．现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少。下列有关常见电压值的表述，错误的是（　　）
A．一节干电池的电压是1.5 V B．家庭电路的电压是220 V
C．手机电池电压是3.7 V D．一节铅蓄电池的电压是3 V
2．如图所示，下列电路中用电压表测量灯L2两端电压的是（　　）
3．如图是用电压表测量某段电路两端的电压时，把电压表的“+”和“3”两个接线柱接入电路，电压表指针所指的位置，其正确的记录是（　　）
A．10.6V B．2.6 C．13V D．2.6V
4．如图所示电路中，当开关S闭合时，电压表测的是（　　）的电压。
A．L1 B．L2 C．L1L2总电压 D．电源和L1
5．如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（　　）
A．V1示数大于6V B．V示数大于6V
C．V1示数小于6V D．V和V1示数均等于6V
6．小明发现家里客厅的照明白炽灯比他卧室的床头灯要亮得多。客厅照明灯两端电压　 　床头灯两端的电压。电饭锅工作时两端电压　 　冰箱工作时两端的电压（选填“大于”“等于”或“小于”）。
7．电压表的正确使用方法：
①电压表要　 　在被测电路两端
②电流从电压表的　 　接线柱流进，从　 　接线柱流出。
③被测电压不能超过电压表的　 　
④电压表可以直接　 　联在电源两端。

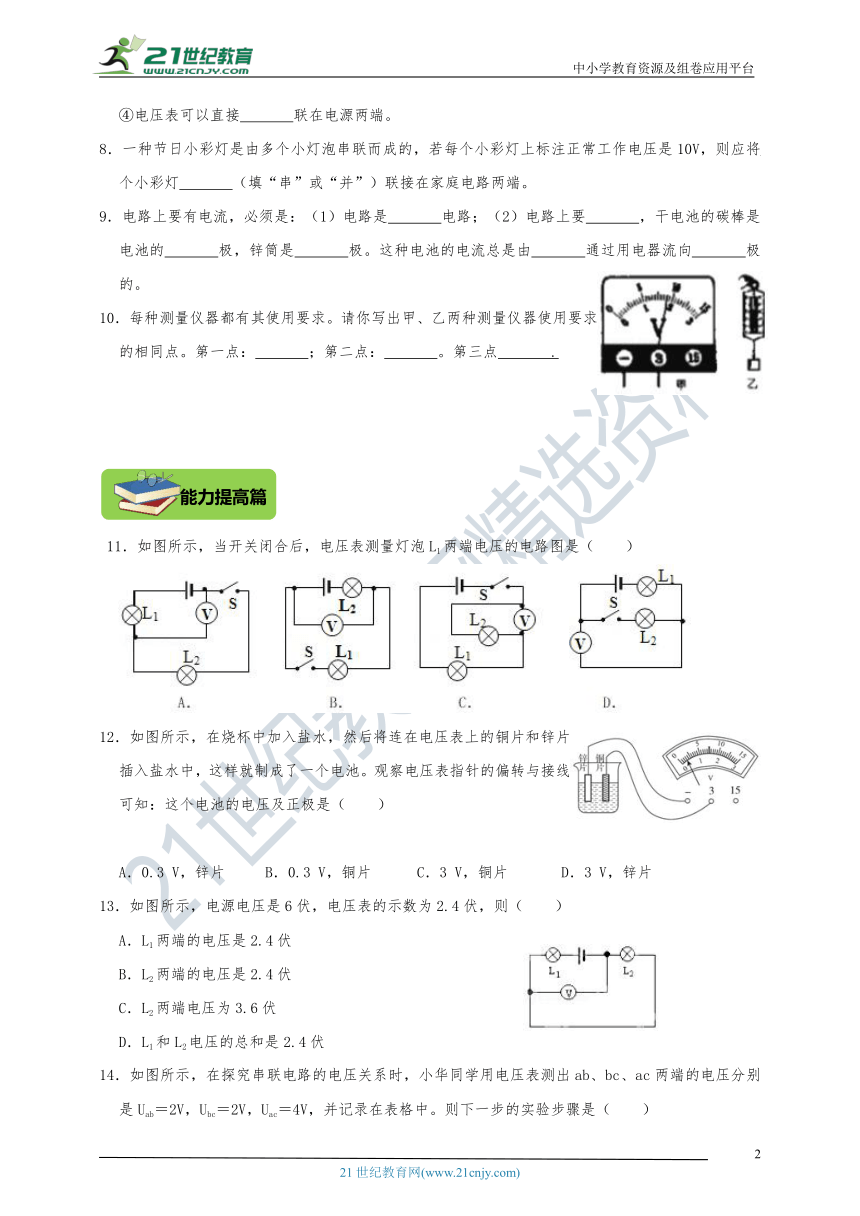

8．一种节日小彩灯是由多个小灯泡串联而成的，若每个小彩灯上标注正常工作电压是10V，则应将　 　个小彩灯　 　（填“串”或“并”）联接在家庭电路两端。
9．电路上要有电流，必须是：（1）电路是　 　电路；（2）电路上要　 　，干电池的碳棒是电池的　 　极，锌筒是　 　极。这种电池的电流总是由　 　通过用电器流向　 　极的。
10．每种测量仪器都有其使用要求。请你写出甲、乙两种测量仪器使用要求的相同点。第一点：　 　；第二点：　 　。第三点　 　.

11．如图所示，当开关闭合后，电压表测量灯泡L1两端电压的电路图是（　　）
?
12．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池。观察电压表指针的偏转与接线可知：这个电池的电压及正极是（　　）
A．0.3 V，锌片 B．0.3 V，铜片 C．3 V，铜片 D．3 V，锌片
13．如图所示，电源电压是6伏，电压表的示数为2.4伏，则（　　）
A．L1两端的电压是2.4伏
B．L2两端的电压是2.4伏
C．L2两端电压为3.6伏
D．L1和L2电压的总和是2.4伏
14．如图所示，在探究串联电路的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别是Uab＝2V，Ubc＝2V，Uac＝4V，并记录在表格中。则下一步的实验步骤是（　　）

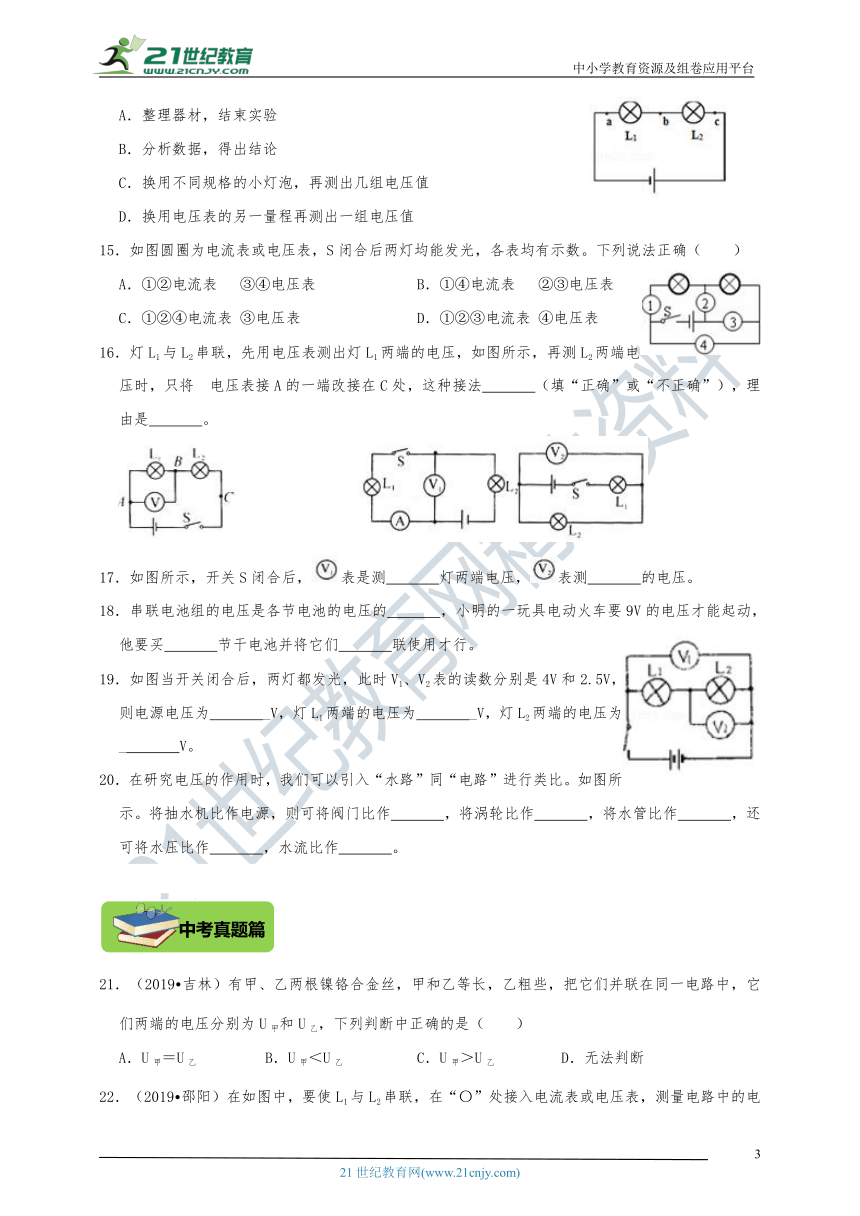

A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程再测出一组电压值
15．如图圆圈为电流表或电压表，S闭合后两灯均能发光，各表均有示数。下列说法正确（　　）
A．①②电流表 ③④电压表 B．①④电流表 ②③电压表
C．①②④电流表 ③电压表 D．①②③电流表 ④电压表
16．灯L1与L2串联，先用电压表测出灯L1两端的电压，如图所示，再测L2两端电压时，只将　电压表接A的一端改接在C处，这种接法　 　（填“正确”或“不正确”），理由是　 　。
17．如图所示，开关S闭合后，表是测　 　灯两端电压，表测　 　的电压。
18．串联电池组的电压是各节电池的电压的　 　，小明的一玩具电动火车要9V的电压才能起动，他要买　 　节干电池并将它们　 　联使用才行。
19．如图当开关闭合后，两灯都发光，此时V1、V2表的读数分别是4V和2.5V，则电源电压为　 　_V，灯L1两端的电压为　 　_V，灯L2两端的电压为_　 　V。
20．在研究电压的作用时，我们可以引入“水路”同“电路”进行类比。如图所示。将抽水机比作电源，则可将阀门比作　 　，将涡轮比作　 　，将水管比作　 　，还可将水压比作　 　，水流比作　 　。

21．（2019?吉林）有甲、乙两根镍铬合金丝，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲和U乙，下列判断中正确的是（　　）
A．U甲＝U乙 B．U甲＜U乙 C．U甲＞U乙 D．无法判断

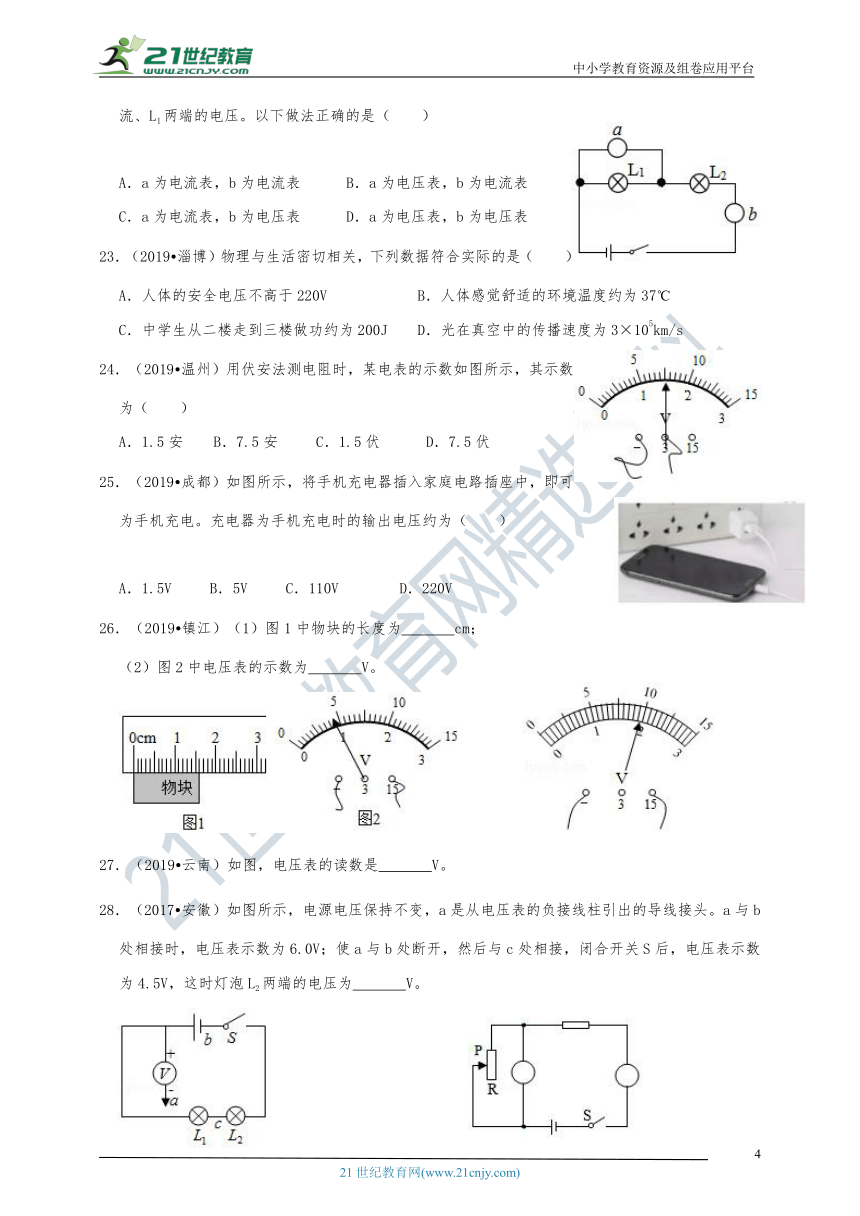

22．（2019?邵阳）在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（　　）
A．a为电流表，b为电流表 B．a为电压表，b为电流表
C．a为电流表，b为电压表 D．a为电压表，b为电压表
23．（2019?淄博）物理与生活密切相关，下列数据符合实际的是（　　）
A．人体的安全电压不高于220V B．人体感觉舒适的环境温度约为37℃
C．中学生从二楼走到三楼做功约为200J D．光在真空中的传播速度为3×105km/s
24．（2019?温州）用伏安法测电阻时，某电表的示数如图所示，其示数为（　　）
A．1.5安 B．7.5安 C．1.5伏 D．7.5伏
25．（2019?成都）如图所示，将手机充电器插入家庭电路插座中，即可为手机充电。充电器为手机充电时的输出电压约为（　　）
A．1.5V B．5V C．110V D．220V
26．（2019?镇江）（1）图1中物块的长度为　 　cm；
（2）图2中电压表的示数为　 　V。
27．（2019?云南）如图，电压表的读数是　 　V。
28．（2017?安徽）如图所示，电源电压保持不变，a是从电压表的负接线柱引出的导线接头。a与b处相接时，电压表示数为6.0V；使a与b处断开，然后与c处相接，闭合开关S后，电压表示数为4.5V，这时灯泡L2两端的电压为　 　V。

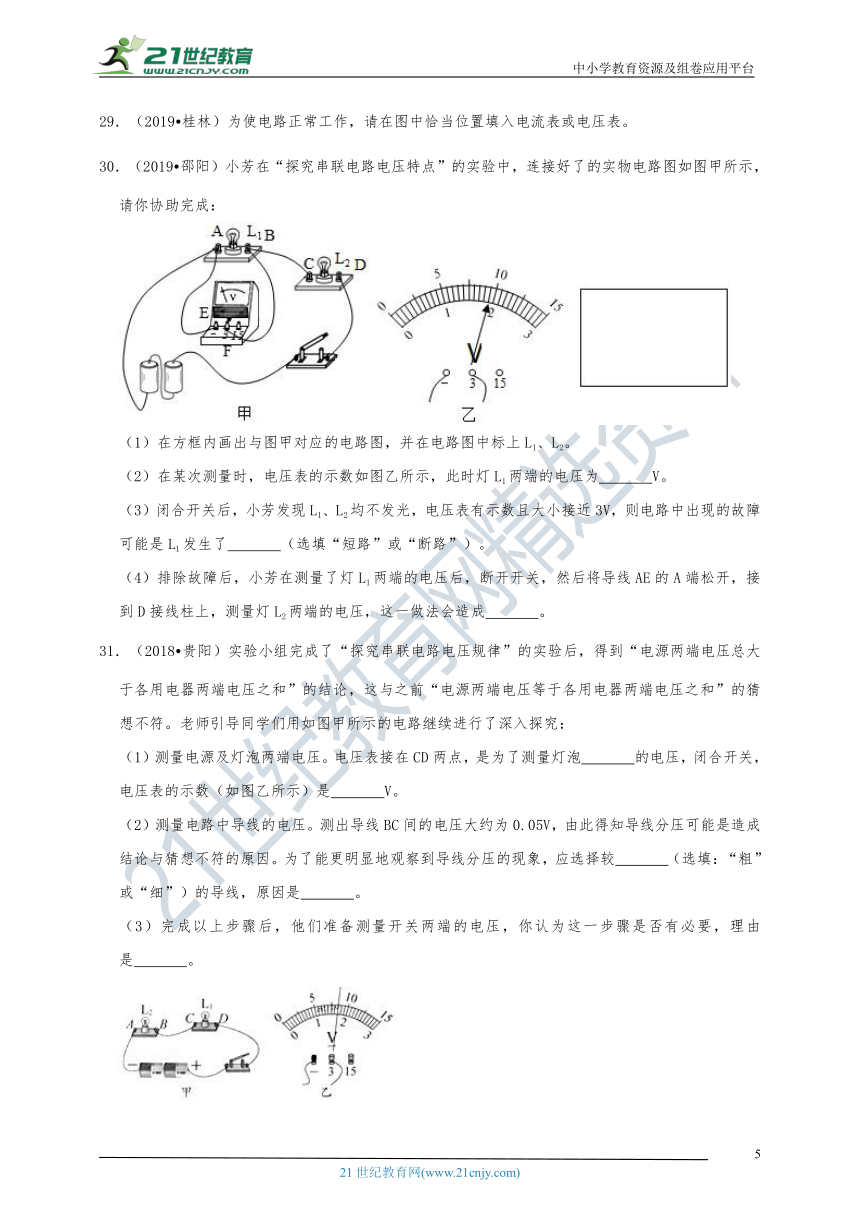

29．（2019?桂林）为使电路正常工作，请在图中恰当位置填入电流表或电压表。
30．（2019?邵阳）小芳在“探究串联电路电压特点”的实验中，连接好了的实物电路图如图甲所示，请你协助完成：
（1）在方框内画出与图甲对应的电路图，并在电路图中标上L1、L2。
（2）在某次测量时，电压表的示数如图乙所示，此时灯L1两端的电压为　 　V。
（3）闭合开关后，小芳发现L1、L2均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是L1发生了　 　（选填“短路”或“断路”）。
（4）排除故障后，小芳在测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法会造成　 　。
31．（2018?贵阳）实验小组完成了“探究串联电路电压规律”的实验后，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。老师引导同学们用如图甲所示的电路继续进行了深入探究：
（1）测量电源及灯泡两端电压。电压表接在CD两点，是为了测量灯泡　 　的电压，闭合开关，电压表的示数（如图乙所示）是　 　V。
（2）测量电路中导线的电压。测出导线BC间的电压大约为0.05V，由此得知导线分压可能是造成结论与猜想不符的原因。为了能更明显地观察到导线分压的现象，应选择较　 　（选填：“粗”或“细”）的导线，原因是　 　。
（3）完成以上步骤后，他们准备测量开关两端的电压，你认为这一步骤是否有必要，理由是　 　。
32．（2018?六盘水）李瑞同学在参加六盘水市物理实验技能大赛时，对串联电路电压规律进行了探究。
【猜想与假设】串联电路总电压等于各用电器两端电压之和。
【设计与进行实验】
①按图所示的电路图连接电路；
②闭合开关，用电压表测出L1两端的电压；
③在测L2两端的电压时，李瑞同学为了节省时间，采用以下方法：电压表所接的B点不动，只断开A点，并改接到C点上；
④测出AC间的电压。
（1）在拆接电路时，开关必须　 　；
（2）李瑞同学用上面的方法能否测出L2两端的电压？　 　，为什么？　 　；
UAB/V
UBC/V
UAC/V
2.4
1.4
3.75
（3）方法改进后，实验数据记录如上表，李瑞同学分析后得出结论：串联电路总电压不等于各用电器两端的电压之和；他的结论与猜想是否相符　 　；这个实验在设计方案上还存在的不足之处是　 　（写出一条）。

课课精编精练——14.5 测量电压
参考答案与试题解析

2．【解答】ABC、由电路图可知，两灯串联，电压表与灯L1并联，测量的是L1的电压，故ABC错误；
D、由电路图可知，两灯并联，电压表并联在电源两端，则电压表测电源电压，由并联电路的电压特点可知，电压表也能测量灯L2两端电压，故D正确；
故选：D。
3．【解答】由题意可知，电压表使用的是0﹣3V量程，每一个大格代表1V，每一个小格代表0.1V，其示数为2.6V，故D正确。
故选：D。
4．【解答】从电路图中可以看出，当S闭合，电压表并联在L2两端，因此电压表测量L2两端的电压。
故选：B。
5．【解答】根据电路可知，两灯泡并联，电压表V测量电源电压，电压表V1测量L1两端电压，电压表V2测量L2两端电压，而并联电路两端电压相等，因此电压表V、电压表V1、电压表V2的示数相等，都等于6V。
故选：D。
6．【解答】
照明白炽灯、床头灯、电饭锅、冰箱都是家用电器，且工作时互不影响，所以各用电器是并联的；
根据并联电路的电压特点可知：客厅照明灯两端电压等于床头灯两端的电压，电饭锅工作时两端电压等于冰箱工作时两端的电压。
故答案为：等于、等于。
7．【解答】正确使用电压表的方法：
①电压表并联在被测电路两端；
②必须使电流从电压表的“+”接线柱流入，“﹣”接线柱流出；
③被测电压不要超过电压表的量程，在不能预先估计被测电压大小的要先用大量程，并且进行试触，根据情况使用大量程或更大量程的电压表；
④电压表可以直接并联到电源的正负极上，此时测出的电压是电源电压。
故答案为：并联；+；﹣；量程；并。
8．【解答】小彩灯额定电压小于家庭电路电压，小彩灯应串联接入家庭电路；
串联的只数n＝＝＝22（只），取22只串联。
故答案为：22；串。
9．【解答】（1）电路中要有电流，必须满足两个条件：一是电路是闭合电路，二是电路中要有电源；
（2）在干电池中，碳棒是正极，锌筒是负极，电流由正极（碳棒）经过用电器流向负极（锌筒）。
故答案为：闭合；有电源；正；负；正极；负。
10．【解答】电压表和弹簧测力计使用要求的相同点有：①观察量程；②认清分度值；③读数时视线要与刻度板表面垂直；④所测量的量不能超过量程等。
故答案为：观察量程；认清分度值；读数时视线要与刻度板表面垂直。

11．【解答】A、电压表并联在灯L2两端，测量的是灯L2的电压，不合题意；
B、电压表并联在灯L1两端，测量的是灯L1的电压，符合题意；
C、电压表并联在灯L2两端，测量的是灯L2的电压，不合题意；
D、电压表并联在灯L2两端，测量的是灯L2的电压，不合题意。
故选：B。
12．【解答】根据图示可知，电压表的量程为0～3V，分度值为0.1V，示数为0.3V；因为铜与电压表的正接线柱相连，因此铜为盐水电池的正极，故B正确。
故选：B。
13．【解答】
由电路图可知，L1和L2串联在电路中，电压表测L2两端电压，所以L2两端的电压是2.4伏，故B正确，C错误；
由串联电路的电压特点可得L1两端的电压：U1＝U﹣U2＝6V﹣2.4V＝3.6V，故A错误；
电源电压6V，即两灯的总电压为6V，故D错误。
故选：B。
14．【解答】用电压表测出ab、bc、ac两端的电压分别为Uab＝2V，Ubc＝2V，Uac＝4V，说明两个小灯泡是同一个规格的，
接下来的操作是换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有科学性。
故选：C。
15．【解答】
电流表的电阻很小，在电路中相当于一根导线；电压表的电阻很大，它所在的电路可以看作是断路。
A、若①②是电流表，③④是电压表，则右边电路是断路，右边的灯泡不发光，左边灯泡发光，不符合题意，故A错误；
B、若①④电流表，②③电压表，整个电路是断路，两灯泡都不亮，不符合题意，故B错误；
C、若①②④是电流表，③是电压表；根据电流流向可知，②在干路上，测的是总电流，①测的是左边灯泡的电流，④测的是右边灯泡的电流，则两灯并联，且③测右边灯泡的电压，符合题意，故C正确。
D、若①②③电流表，④电压表，则右边灯泡被短路，右边灯泡不亮，左边灯泡发光，不符合题意，故D错误。
故选：C。
16．【解答】用电压表测灯L1两端的电压，电压表使用正确，电流是从A点流入电压表；而只将电压表接A的一端改接C，则流入电压表的电流将是从B点流入，即电压表的正负接线柱就接反了；不符合电压表的正确用法。
故答案为：不正确；电压表正、负接线柱接反了。
17．【解答】第一个图中，电压表与灯泡L1并联，则测量的是L1的电压；
第二个图中，电压表与灯泡L2并联，则测量的是L2的电压。
故答案为：L1；L2。
18．【解答】串联电池组的电压是各节电池的电压的和；
每节干电池的电压为1.5V，要想得到9V的电压，应将干电池串联起来，
则需要干电池的节数n＝＝6（节），即将6节干电池串联起来使用。
故答案为：和；6；串。
19．【解答】由电路图可知，两个灯泡是串联的，
电压表V1测电路的总电压，则由V1的读数可知，电源电压为4V，
电压表V2测L2两端的电压，则由V2的读数可知，L2两端的电压U2＝2.5V，
由串联电路电压的特点可知，灯泡L1两端电压为：U1＝U﹣U2＝4V﹣2.5V＝1.5V。
故答案为：4；1.5；2.5。
20．【解答】引入“水路”同“电路”进行类比。如图所示。将抽水机比作电源，则可将阀门比作开关；涡轮比作用电器；水管比作导线；水压比作电压；水流比作电流。
故答案为：开关；用电器；导线；电压；电流。

21．【解答】
由题知，两根镍铬合金丝并联在同一电路中，由并联电路的电压特点可知，它们两端电压U甲＝U乙。
故选：A。
22．【解答】由图可知，a表跟灯泡L1并联，所以a应为电压表；b表串联在电路中，所以b应为电流表，此时电流表测量电路中的电流，电压表测量L1两端的电压。
故选：B。
23．【解答】A、对人体的安全电压不高于36V，故A不符合实际；
B、人的正常体温是36.5℃，人感到比较舒适的温度为23℃，故B不符合实际；
C、中学生的体重在500N左右，二楼到三楼的高度在3m左右，所以中学生从二楼走到三楼所做的功约为W＝Gh＝500N×3m＝1500J，故C不符合实际；
D、真空中的光速约为3×105千米/秒，故D符合实际。
故选：D。
24．【解答】
由图可知，表盘上标有单位“V”，是电压表，选用的量程为0～3V，分度值为0.1V，示数为1.5V。
故选：C。
25．【解答】充电器为手机充电时的输出电压较小，在5V左右。
故选：B。
26．【解答】
（1）图1中，刻度尺的分度值为0.1cm，测量时起始端从0开始，正对1.6刻度线，则物体的长度L＝1.60cm。
（2）图2中，电压表用的是0～15V量程，其分度值为0.5V，则其读数为4.5V。
故答案为：（1）1.60；（2）4.5。
27．【解答】电压表选0～15V的量程，分度值为0.5V，根据指针位置读数是9.5V。
故答案为：9.5。
28．【解答】a接b时，电压表测量的是电源电压为：U＝6V，
a接c时，电压表测量灯L1两端电压为：U1＝4.5V，
据串联电路中电压的规律可知，灯L2两端电压为：U2＝U﹣U1＝6V﹣4.5V＝1.5V。
故答案为：1.5。
29．【解答】由图可知，左边的电表与滑动变阻器并联在一起，应为电压表；右边的电表与整个电路串联在一起，为电流表，如图：
。
30．【解答】（1）由实物图分析可知，两盏灯串联，开关控制整个电路，电压表测量灯泡L1两端电压，画出相应的电路图如下：
（2）由图甲可知，电源由2节干电池串联组成，则电源电压大约3V，因此图乙电压表选用的是小量程，其分度值是0.1V，此时电压表的示数是1.9V。
（3）闭合开关S后，灯L1、L2均不发光，说明电路中可能有断路故障，而电压表的示数大小接近电源电压3V，说明此时电压表的正负接线柱与电源两极相连，故灯L1发生断路。
（4）如图，如果将AE导线的A端松开，接到D接线柱上来测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，即会造成电压表的正负接线柱接反。
故答案为：（1）见上图；（2）1.9；（3）断路；（4）电压表的正负接线柱接反。
31．【解答】（1）电压表接在CD两点，与灯泡L1并联，测量灯泡L1的电压；
闭合开关，电压表的量程为0～3V，分度值为0.1V，则电压表的示数1.7V；
（2）在长度和材料相同时，横截面积越小电阻越大，故为了能更明显地观察到导线分压的现象，需要选用较细的导线使导线的电阻大，分压多；
（3）有必要，开关容易接触不良，造成电阻变大，分压增多，故有必要测量开关两端的电压。
故答案为：（1）L1；1.7；（2）细；在长度和材料相同时，横截面积越小电阻越大，分压大，更容易观察到实验现象；（3）有必要，开关容易接触不良，造成电阻变大，分压增多。
32．【解答】（1）在拆接电路时，开关必须断开；
（2）当电压表B点不动，只断开A点，并改接到C点上时，虽然电压表此时与L2并联，但电压表的正负接线柱却是反的，闭合开关后，指针会反向偏转，所以不能测出L2两端的电压；
