15.4电流的测量及练习题（含答案）

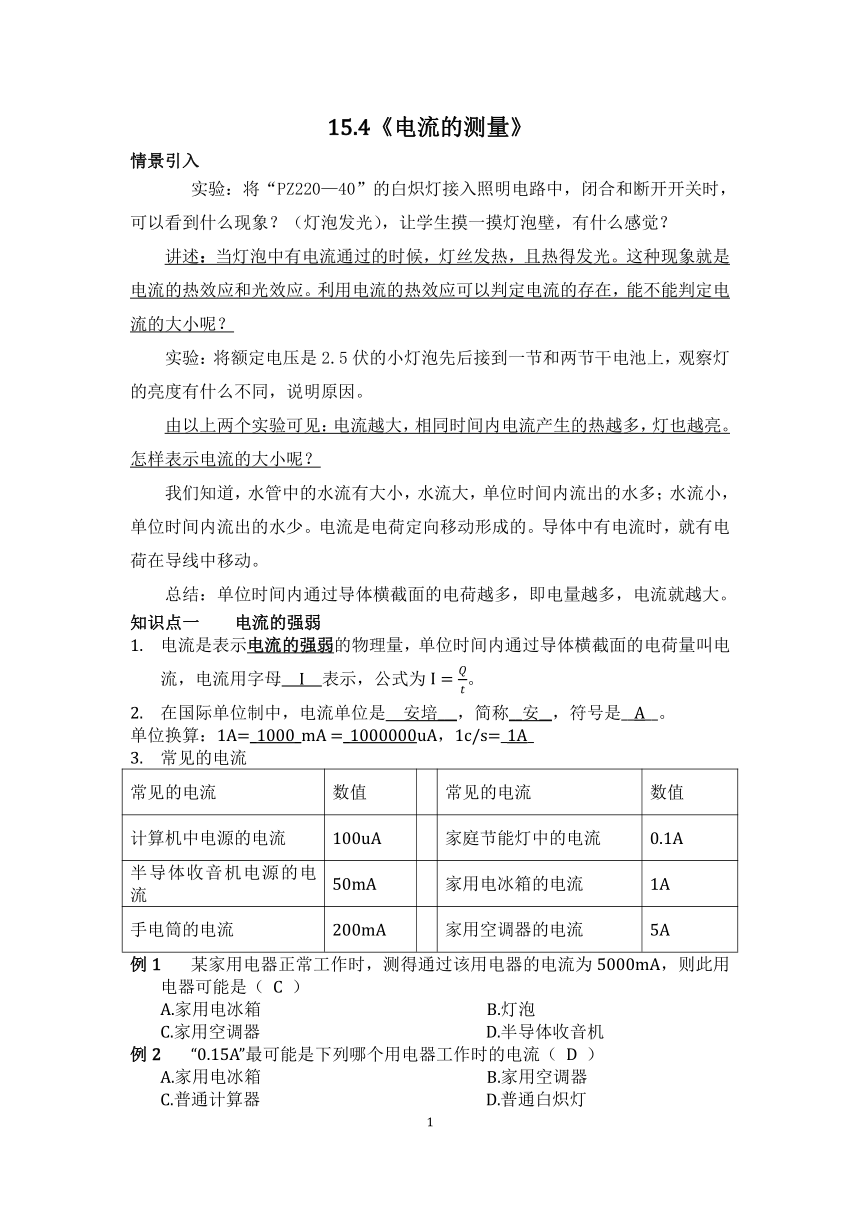

15.4《电流的测量》
情景引入
实验：将“PZ220—40”的白炽灯接入照明电路中，闭合和断开开关时，可以看到什么现象？（灯泡发光），让学生摸一摸灯泡壁，有什么感觉？
讲述：当灯泡中有电流通过的时候，灯丝发热，且热得发光。这种现象就是电流的热效应和光效应。利用电流的热效应可以判定电流的存在，能不能判定电流的大小呢？
实验：将额定电压是2.5伏的小灯泡先后接到一节和两节干电池上，观察灯的亮度有什么不同，说明原因。
由以上两个实验可见：电流越大，相同时间内电流产生的热越多，灯也越亮。怎样表示电流的大小呢？
我们知道，水管中的水流有大小，水流大，单位时间内流出的水多；水流小，单位时间内流出的水少。电流是电荷定向移动形成的。导体中有电流时，就有电荷在导线中移动。
总结：单位时间内通过导体横截面的电荷越多，即电量越多，电流就越大。
知识点一 电流的强弱
电流是表示电流的强弱的物理量，单位时间内通过导体横截面的电荷量叫电流，电流用字母 I 表示，公式为。
在国际单位制中，电流单位是 安培___，简称__安__，符号是__A__。
单位换算：1A=_1000_mA =_1000000uA，1c/s=_1A_
常见的电流
常见的电流 数值 常见的电流 数值
计算机中电源的电流 100uA 家庭节能灯中的电流 0.1A
半导体收音机电源的电流 50mA 家用电冰箱的电流 1A
手电筒的电流 200mA 家用空调器的电流 5A

某家用电器正常工作时，测得通过该用电器的电流为5000mA，则此用电器可能是（ C ）
A.家用电冰箱 B.灯泡
C.家用空调器 D.半导体收音机
“0.15A”最可能是下列哪个用电器工作时的电流（ D ）
A.家用电冰箱 B.家用空调器
C.普通计算器 D.普通白炽灯

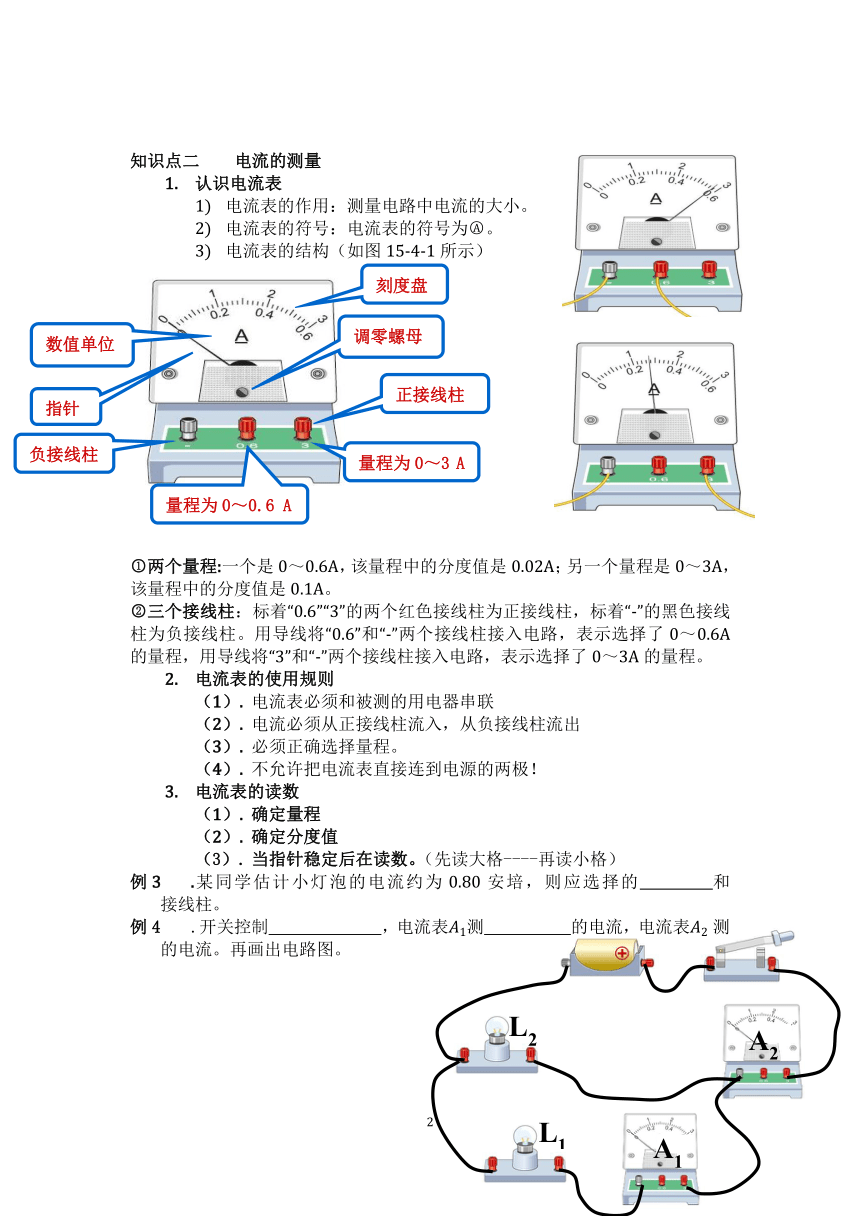

知识点二 电流的测量
认识电流表
电流表的作用：测量电路中电流的大小。
电流表的符号：电流表的符号为。
电流表的结构（如图15-4-1所示）













两个量程:一个是0～0.6A，该量程中的分度值是0.02A；另一个量程是0～3A，该量程中的分度值是0.1A。
三个接线柱：标着“0.6”“3”的两个红色接线柱为正接线柱，标着“-”的黑色接线柱为负接线柱。用导线将“0.6”和“-”两个接线柱接入电路，表示选择了0～0.6A的量程，用导线将“3”和“-”两个接线柱接入电路，表示选择了0～3A的量程。
电流表的使用规则
电流表必须和被测的用电器串联
电流必须从正接线柱流入，从负接线柱流出
必须正确选择量程。
不允许把电流表直接连到电源的两极！
电流表的读数
确定量程
确定分度值
当指针稳定后在读数。（先读大格----再读小格）
.某同学估计小灯泡的电流约为0.80安培，则应选择的 和 接线柱。
.开关控制 ，电流表测 的电流，电流表 测 的电流。再画出电路图。







.请图中的表盘上分别标示出0.46A和2.3A的表示方法。

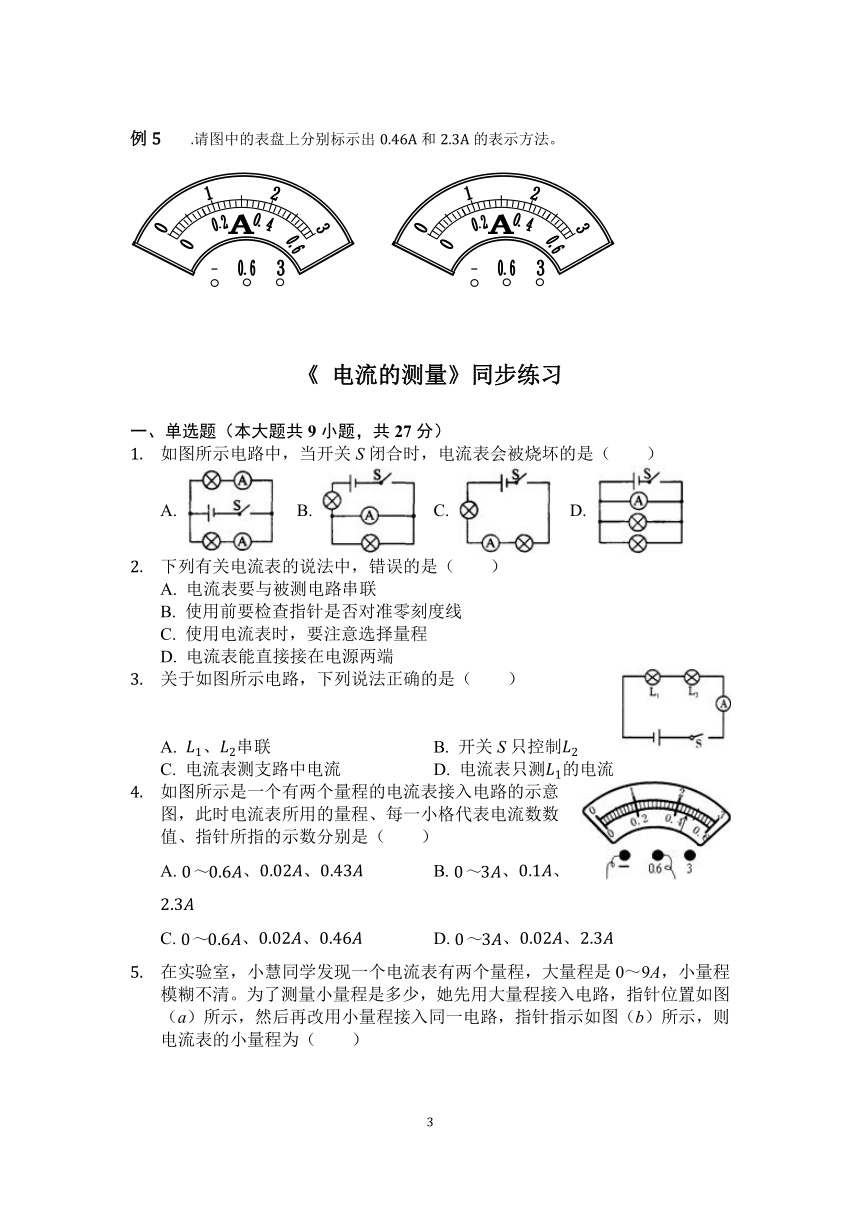

《 电流的测量》同步练习

一、单选题（本大题共9小题，共27分）
如图所示电路中，当开关S闭合时，电流表会被烧坏的是（　　）
A. B. C. D.
下列有关电流表的说法中，错误的是（　　）
A. 电流表要与被测电路串联
B. 使用前要检查指针是否对准零刻度线
C. 使用电流表时，要注意选择量程
D. 电流表能直接接在电源两端
关于如图所示电路，下列说法正确的是（　　）


A. 、串联 B. 开关S只控制
C. 电流表测支路中电流 D. 电流表只测的电流
如图所示是一个有两个量程的电流表接入电路的示意图，此时电流表所用的量程、每一小格代表电流数数值、指针所指的示数分别是（　　）
A. 、、 B. 、、
C. 、、 D. 、、
在实验室，小慧同学发现一个电流表有两个量程，大量程是0～9A，小量程模糊不清。为了测量小量程是多少，她先用大量程接入电路，指针位置如图（a）所示，然后再改用小量程接入同一电路，指针指示如图（b）所示，则电流表的小量程为（　　）
A. ?A B. ?A C. ?A D. ?A
如图所示的四种接法中，会烧坏电流表的是（　　）
A. B. C. D.
下列所举的实验仪器中，能直接测量电流的实验仪器是（　　）
A. 电流表 B. 电压表 C. 电度表 D. 电能表
在“探究并联电路电流的特点”实验中，实验电路如图甲所示，闭合开关S后，电流表A1、A2示数分别如图乙、丙所示，则通过灯泡L1、L2电流大小的判断正确的是（　　）?
A. 的电流大于的电流 B. 的电流小于的电流
C. 的电流等于的电流 D. 无法比较、的电流大小
电流的单位是（　　）
A. 库仑 B. 度 C. 安培 D. 米
二、填空题（本大题共5小题，共15分）
某同学用如图所示的电路来测通过灯泡的电流。
（1）图中电流表的连接错误是______
（2）现要测量通过A灯的电流，但只允许变动原图中一根导线中一个端点的接线位置，应将导线______（选填“a”、“b”或“c”）的一端改接在电流表的______接线柱上（选填“3”“0.6”或“负”）。
（3）在第（2）问已经改动的基础上，若要测量通过A、B两灯的电流之和，而且又只允许再变动一根导线中一个端点接线的位置，应将导线______（选填“a”、“b”或“c”）的一端改接在电流表的______接线柱上（选填“3”“0.6”或“负”）。
（4）在笫（3）问已经改动的基础上，闭合开关，灯A、B正常发光，如果实验时电路中a线断路，则电流表的示数______（填“变大”“变小”或“不变”），灯A的亮度______（填“变亮”“变暗”或“不变”）。

电流表是用来测量______的仪器，电流表的测量范围叫______。要测量电路中通过某个元件的电流，必须把电流表与这个元件______起来，并且要使电流从电流表的______接线柱流进，从______接线柱流出。
500mA=______A=______μA????5×104μA=______mA=______A。
测量电流大小的仪表叫______，它的元件符号是______，电流表有两个量程，分别是______安和______安，测量普通白炽灯的电流用______的量程比较合适，这时它的分度值为______安。
做“用电流表测量通过小灯泡的电流”实验。
（1）按规定要进行试触。若试触时发现下列两种情况，分别分析其原因。
①指针反向偏转：______
②指针正向偏转，但超过量程：______
（2）正确连接电路后，电流表的指针如图所示，则通过小灯泡的电流是______A。
三、简答题（本大题共2小题，共10分）
阅读下面短文，回答文后问题。
电流的效应
为什么电流表能测电流的大小呢？原来，有电流通过时会产生特殊的现象，我们就把这些现象称做电流的效应。例如：有电流通过时，电路中导体会发热，我们称之为电流的热效应，电熨斗、电钣锅都是利用了电流的热效应；有电流通过时，会使酸、碱、盐溶液中发生化学反应，我们称之为电流的化学效应；有电流通过时，导体的周围会产生与磁体相似的作用，我们称之为电流的磁效应。我们可以通过观察是否产生电流的效应来判断导体中是否有电流通过。由于电流越大，电流产生的效应也越大，我们还可以通过比较产生的电流效应的大小来比较电流的大小。电流表就是利用电流的磁效应做成的。在电流表中有一只马蹄形的磁铁，磁铁的附近安放了一只线圈，当有电流通过线圈时，线圈的周围产生了和磁铁相似的作用，线圈就能与磁铁产生力的作用而使线圈转动，带动指针偏转。线圈中的电流越大，线圈受到的力就越大，线圈就转动得越厉害，电流表指针偏转的角度就越大。所以，把电流表接入电路中，电流表指针偏转角度越大表示电流表中通过的电流越大。
（1）为什么电流表要与被测的用电器串联？
（2）为什么电流表中通过的电流过大时会烧坏电流表呢？
（3）为什么电流表的正、负接线柱接反，电流表的指针会反向偏转呢？请你猜测一下原因。
（4）若把电流表放在一块大磁铁附近，电流表还能准确地测量电流的大小吗？







请你自行设计一个电路测量通过一个小灯泡的电流。要求写出测量所用的器材和测量的主要步骤。







四、综合题（本大题共1小题，共8分）
小明在用电流表测电流的实验中，把电流表接入电路，闭合开关，发现电流表的指针向左偏，他应该怎么做？改正错误后，他发现电流表0---0.6A的量程模糊看不清，他从0---3A读的数是2.4A，你知道实际电流是多少吗？

答案
1.D
2.D
3.A
4. C
5.D
6.C
7.A
8.B
9.C
10.电流表正负接线柱接反；c；3；a；负；变小；不变

11.电路电流；量程；串联；正；负

12.0.5；5×105；50；0.05

13.电流表；；0～0.6；0～3；0～0.6A；0.02

14.正负接线柱接反；量程选择过小；0.24

15.解：（1）电流表与用电器并联，将会使用电器发生短路，则用电器不在工作，故电流表与被测的用电器应该串联；
（2）由于电流的热效应，线圈也会发热，电流过大时，电流表内部线圈将被烧坏，所以通过电流表的电流不能超过其量程；
（3）电流表是利用线圈的转动工作的，当正负接线柱接反后，通过线圈的电流反向改变，则线圈的转动反向也将改变，所以电流表会反偏；
（4）不能，因为磁体的磁极之间会产生相互作用，从而改变线圈周围的磁场，所以电流表就不能准确测量电流的大小。
16.解：器材：3V的电源，一个开关，一个小灯泡，一个电流表，导线若干。
电路图：

步骤：1、按照电路图连接电路，连接时开关是断开的，电流表使用0-0.6A的量程；
2、闭合开关，灯泡发光，从电流表上读数。
17.解：
小明在用电流表测电流的实验中，把电流表接入电路，闭合开关，发现电流表的指针向左偏，说明此时电流表的正负接线柱接反了，电流应从正接线柱流入，从负接线柱流出；
电流表使用“0～0.6A”的量程时，按照“0～3A”的量程读成了2.4A，则正确读数应为=0.48A。
故答案为：电流应从正接线柱流入，从负接线柱流出；实际电流为0.48A。
7
